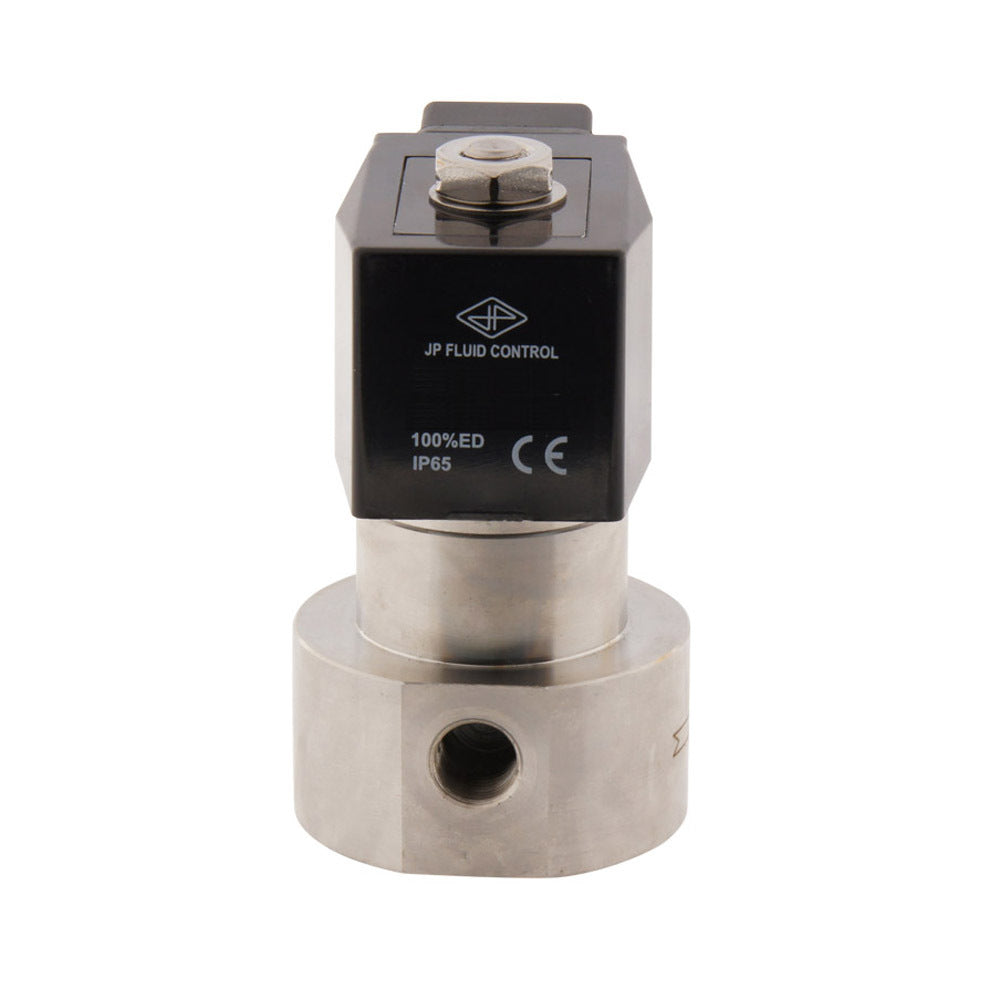

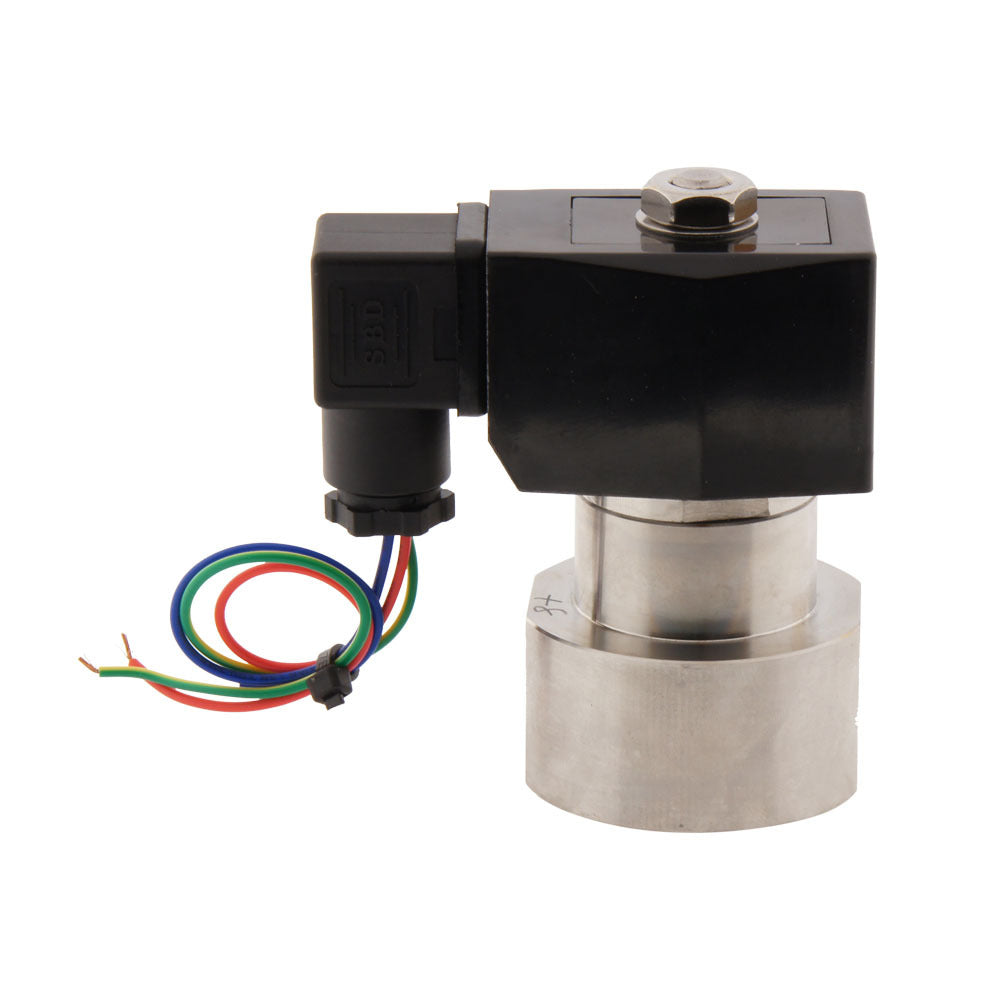

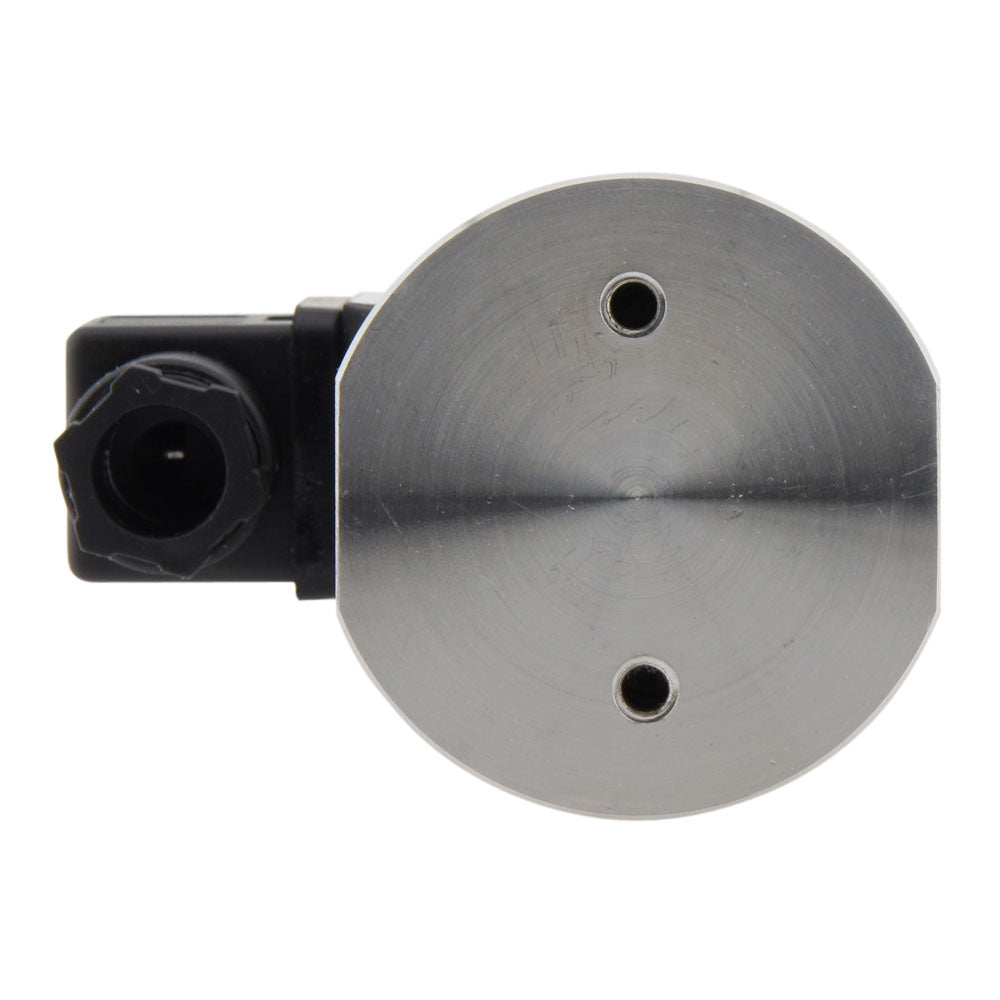

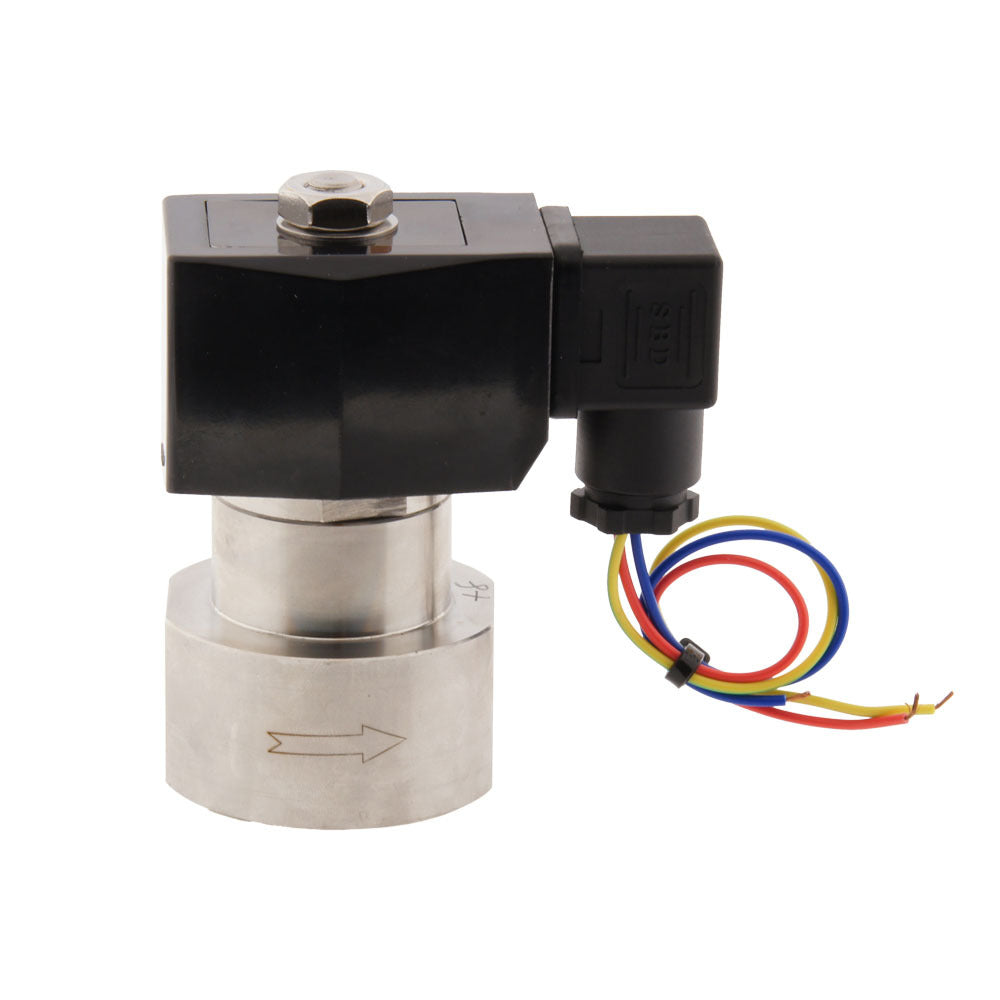

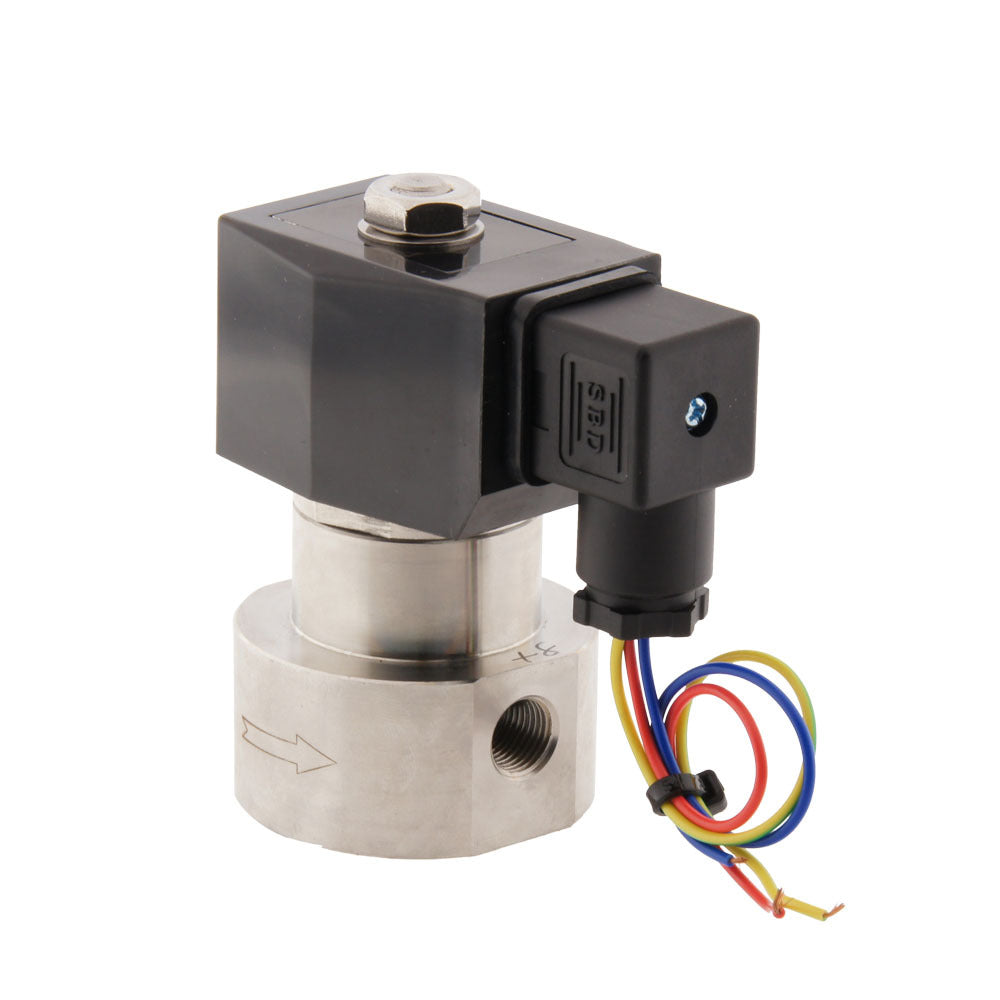

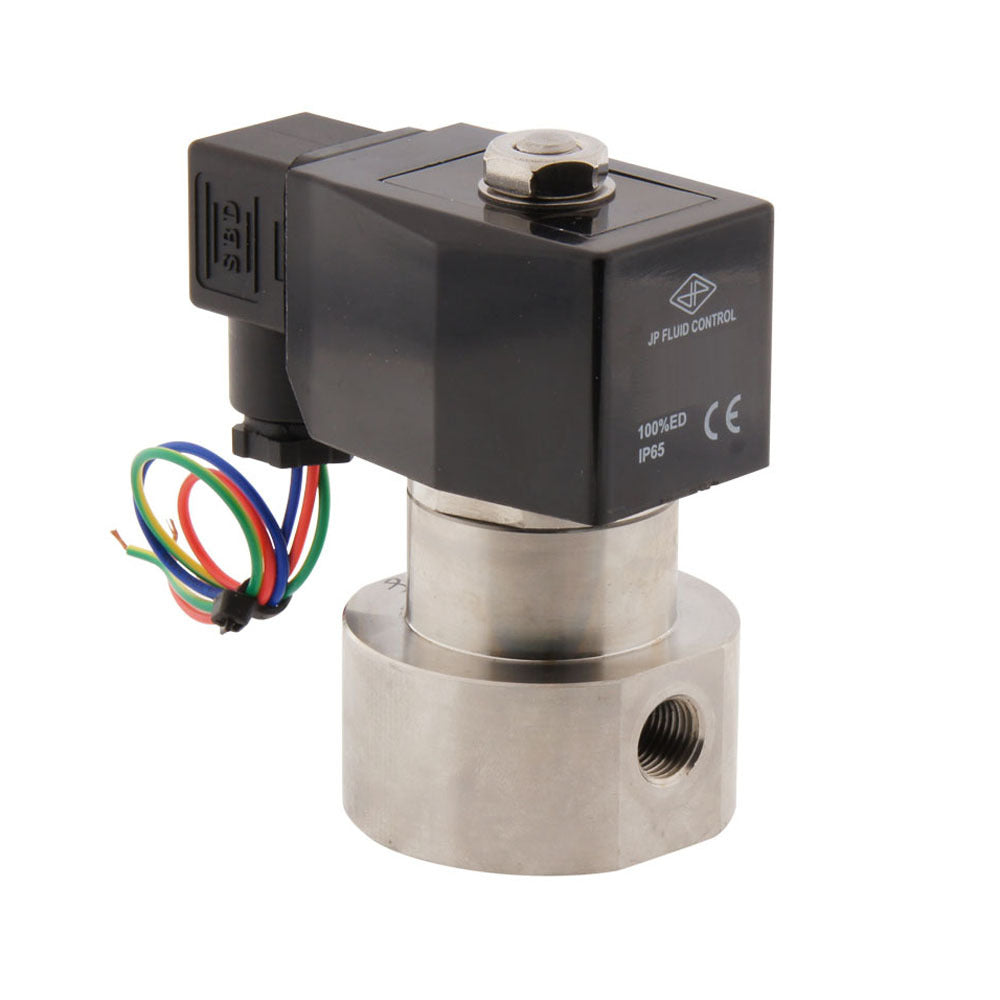

Electrovanne HP-IA 1/4'' haute pression acier inoxydable PTFE 0.5-70bar 24V DC
Électrovanne à 2 voies JP Fluid Control (type HP-IA) avec filetage G 1/4 pouce et bobine 24 V DC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et indirecte, de sorte qu'une faible pression différentielle est nécessaire. Convient pour une température maximale du fluide de 80° C (176° F) et une plage de pression de 0,5 à 70 bar (7 à 1015 psi). Boîtier en acier inoxydable avec joint en téflon (PTFE) et orifice de 8 mm. La valeur Kv est de 0,85 m3/h (14,17 l/min à dp=1 bar d'eau).
- Prix normal
- €179,75
- Prix normal
- €149,79
Description
Il s'agit d'une electrovanne 2 voies à commande indirecte de JP Fluid Control avec un filetage G 1/4 pouce et une bobine 24 V DC. La vanne a un boîtier en acier inoxydable avec une etancheite en teflon (PTFE) et un orifice de 8 mm (environ 1/4 de pouce). Le circuit de l'electrovanne est normalement ferme, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0,5 à 70 bars (7 à 1015 psi) et à une temperature maximale de 80° C (176° F). La vanne a une valeur Kv de 0,85 m3/h, ce qui correspond à un debit de 14,17 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 0,98, ce qui signifie 0,98 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en acier inoxydable est très durable, solide et resistant à une large gamme de produits chimiques, à l'exception des solutions chlorees. Consulter notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordee.
Pour :
- Convient aux pressions elevees jusqu'à 70 bars
- Fiable et durable grâce à la conception du piston au lieu d'une membrane en caoutchouc
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livre avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- Ne convient pas aux faibles pressions differentielles (< 0,5 bar). En cas de basse pression ou de vide, envisagez une electrovanne (semi-)directe ou un autre type de vanne tel qu'une vanne à bille electrique.
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut chauffer. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie HP-IA
La HP-IA est une electrovanne 2/2 normalement fermee, à commande indirecte, specialement conçue pour les applications à haute pression. Les electrovannes ont un grand orifice de 8 mm et necessitent une pression differentielle de 0,5 bar (7,251 psi) pour fonctionner. Les vannes conviennent pour des debits eleves en combinaison avec des pressions elevees. Le corps est en acier inoxydable avec un joint FKM et PTFE. Les electrovannes HP-IA sont compatibles avec les bobines de la serie CS5.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
