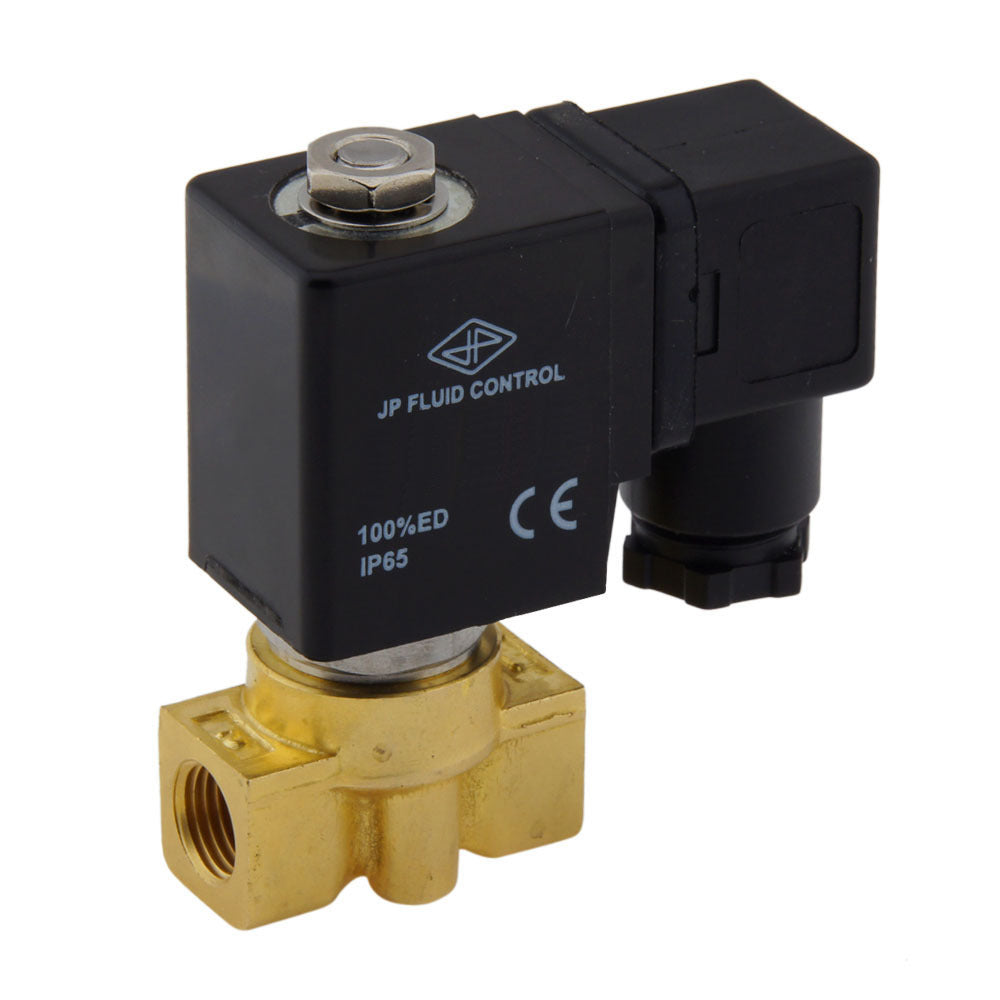

Electrovanne HP-DA 1/4'' haute pression laiton FKM 0-100bar 230V AC
Électrovanne à 2 voies JP Fluid Control (type HP-DA) avec filetage G 1/4 pouce et bobine 230 V AC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et à fonctionnement direct, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient pour une température maximale du fluide de 110° C (230° F) et une plage de pression de 0 à 100 bar (0 à 1450 psi). Boîtier en laiton avec joint FKM (FPM) et orifice de 1 mm. La valeur Kv est de 0,03 m3/h (0,5 l/min à dp=1 bar d'eau).
- Prix normal
- €57.52
- Prix normal
- €47.93
Description

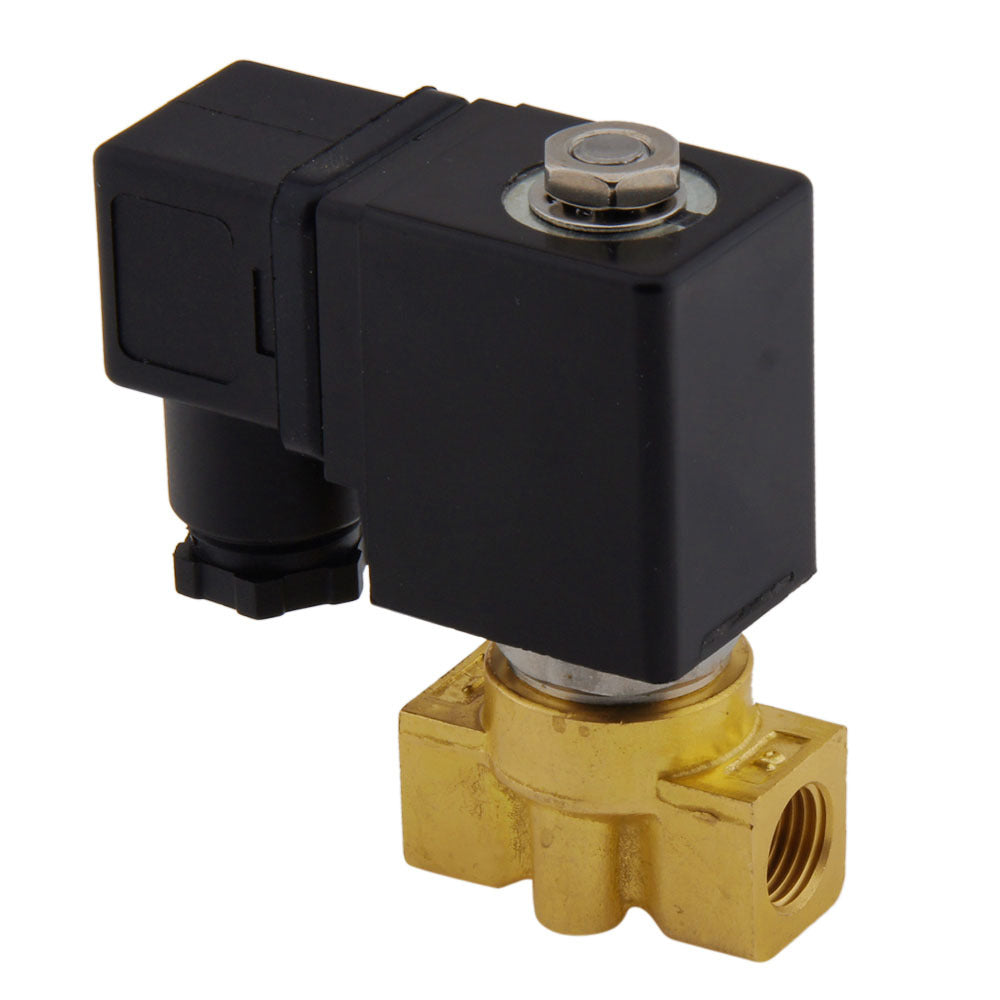

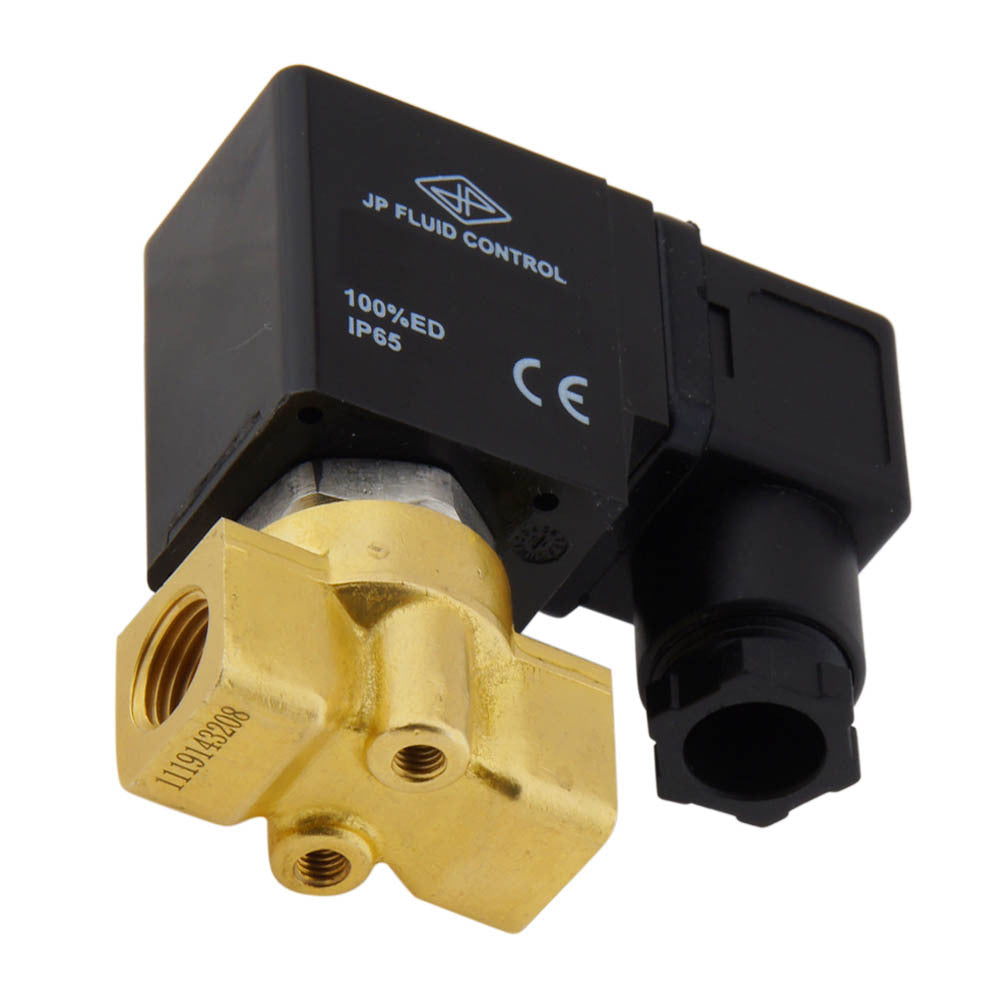

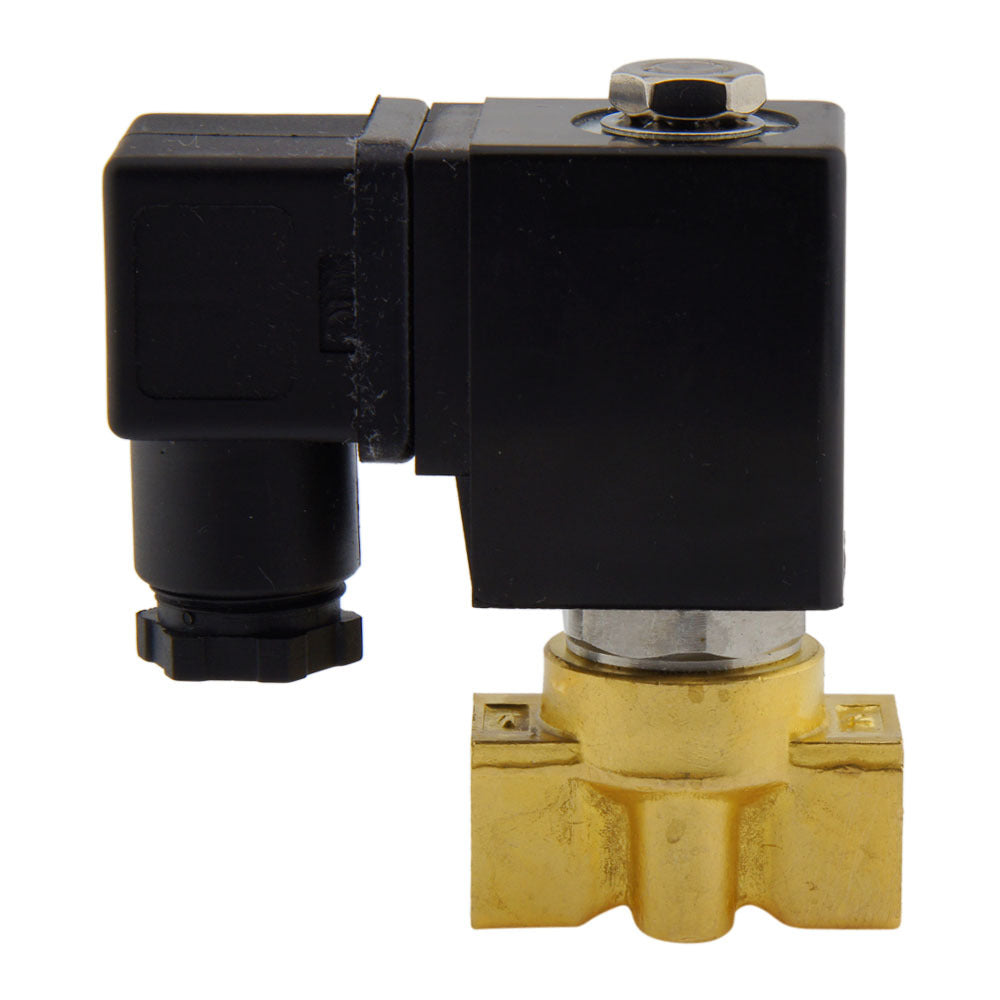

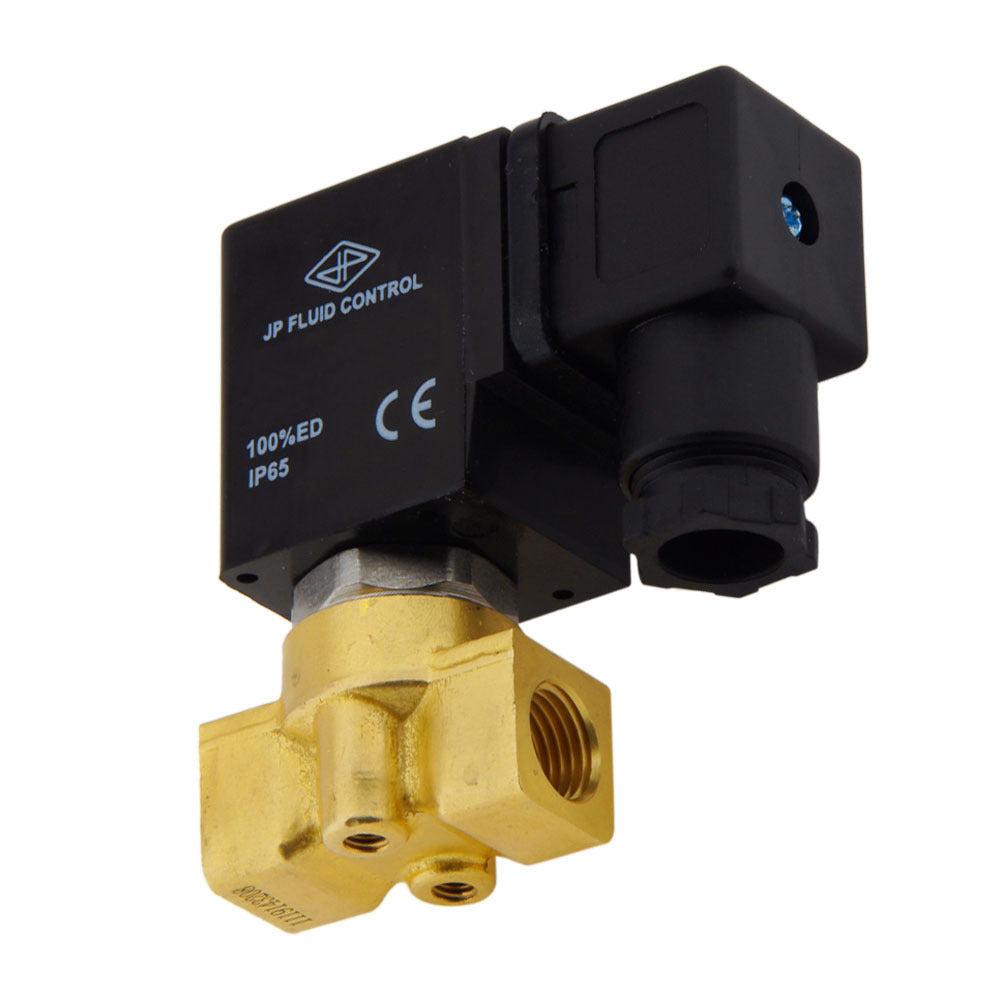

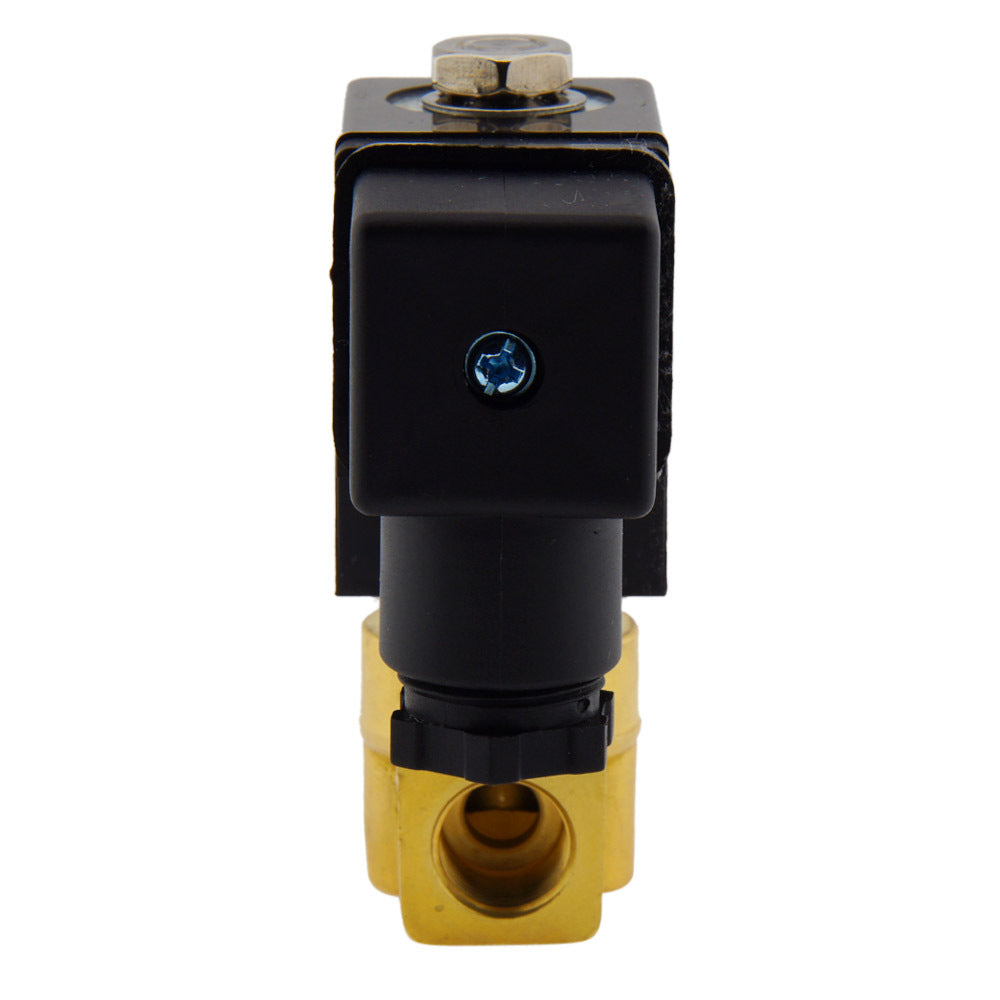

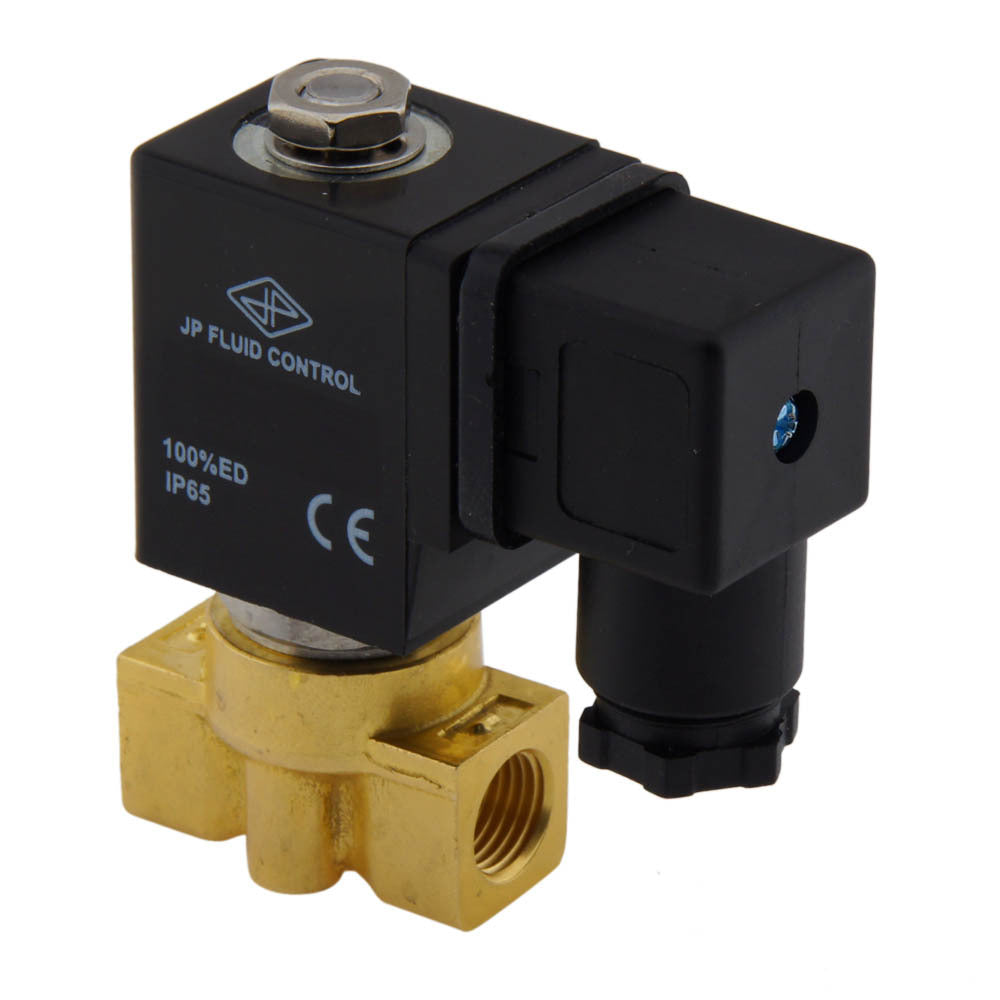

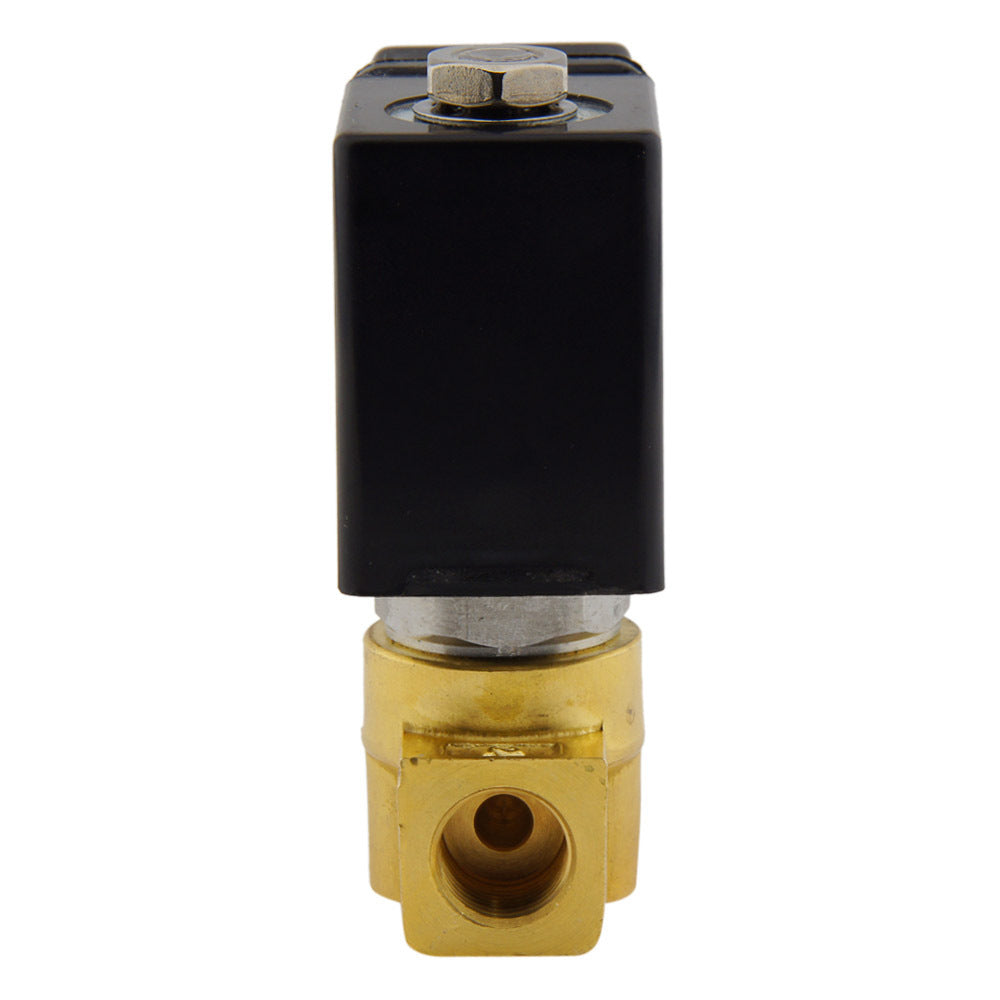

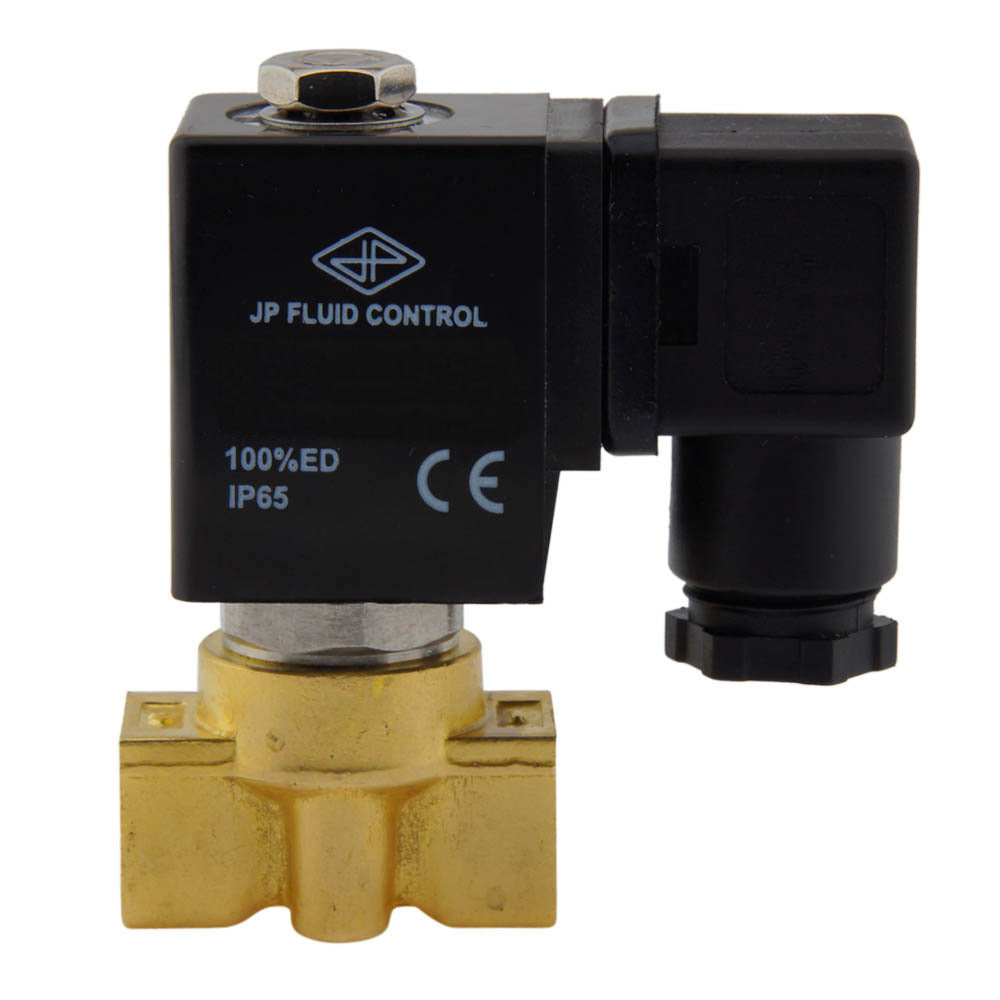

Il s'agit d'une électrovanne 2 voies à commande directe de JP Fluid Control avec un filetage G 1/4 pouce et une bobine 230 V AC. La vanne a un boîtier en laiton avec un joint FKM (FPM) et une taille d'orifice de 1 mm (environ 3/64 pouces). Le circuit de l'électrovanne est normalement fermé, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée.
La vanne est adaptée à des pressions de 0 à 100 bars (0 à 1450 psi) et à une température maximale de 110° C (230° F). La vanne a une valeur Kv de 0,03 m3/h, ce qui correspond à un débit de 0,5 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0,03, ce qui signifie 0,03 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- Convient aux pressions élevées jusqu'à 100 bars
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livré avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut chauffer. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série HP-DA
La HP-DA est une électrovanne 2/2 voies à commande directe, normalement fermée, spécialement conçue pour les applications à haute pression. Les électrovannes ont un orifice de 3 mm, fonctionnent à partir de 0 bar et conviennent pour de très petits débits. Le corps est disponible en laiton et en acier inoxydable avec un joint NBR, PTFE ou FKM. Les électrovannes HP-DA sont compatibles avec toutes les bobines de la série CS3.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
