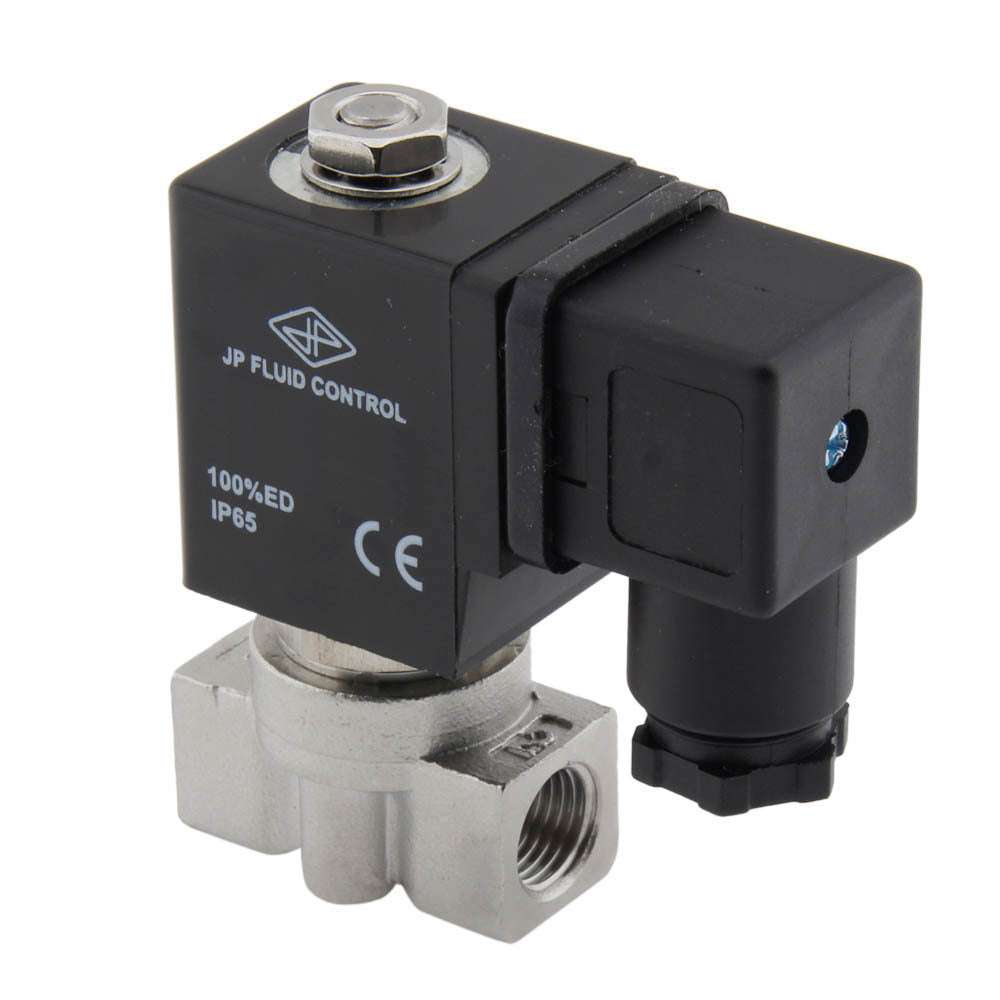

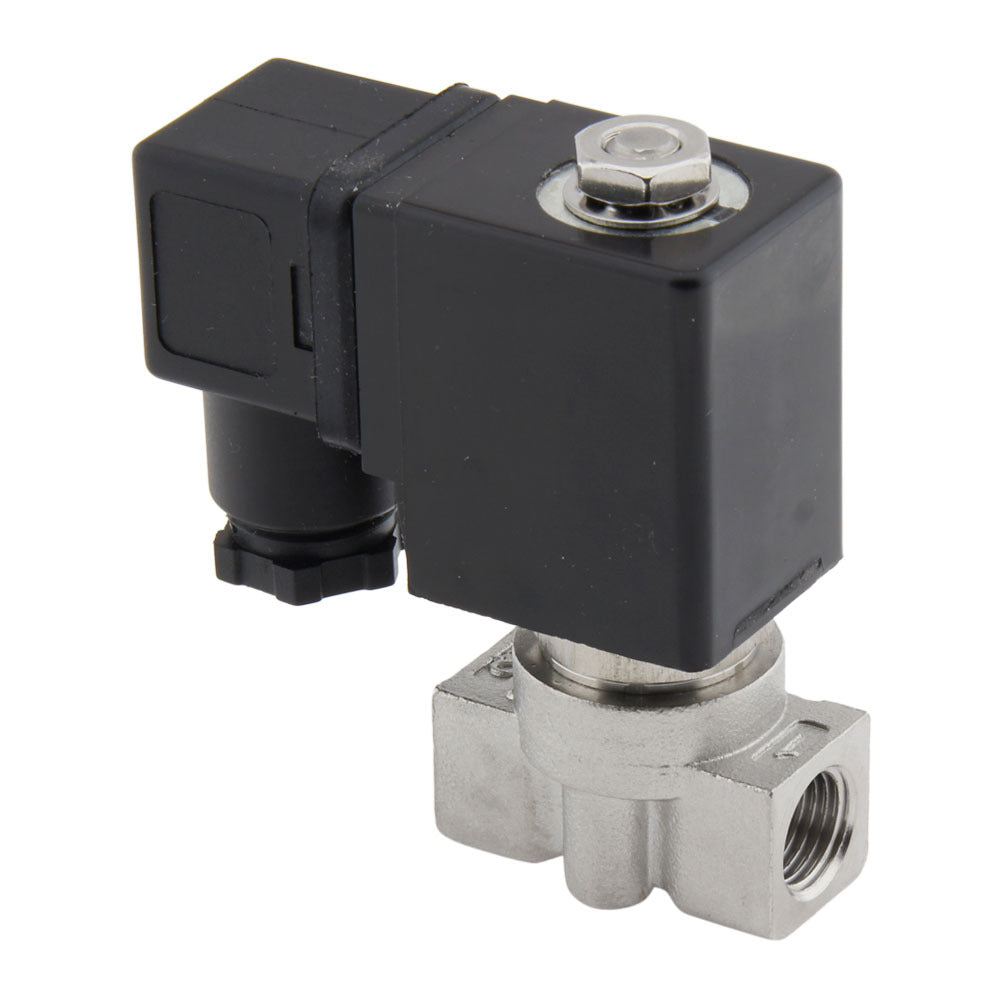

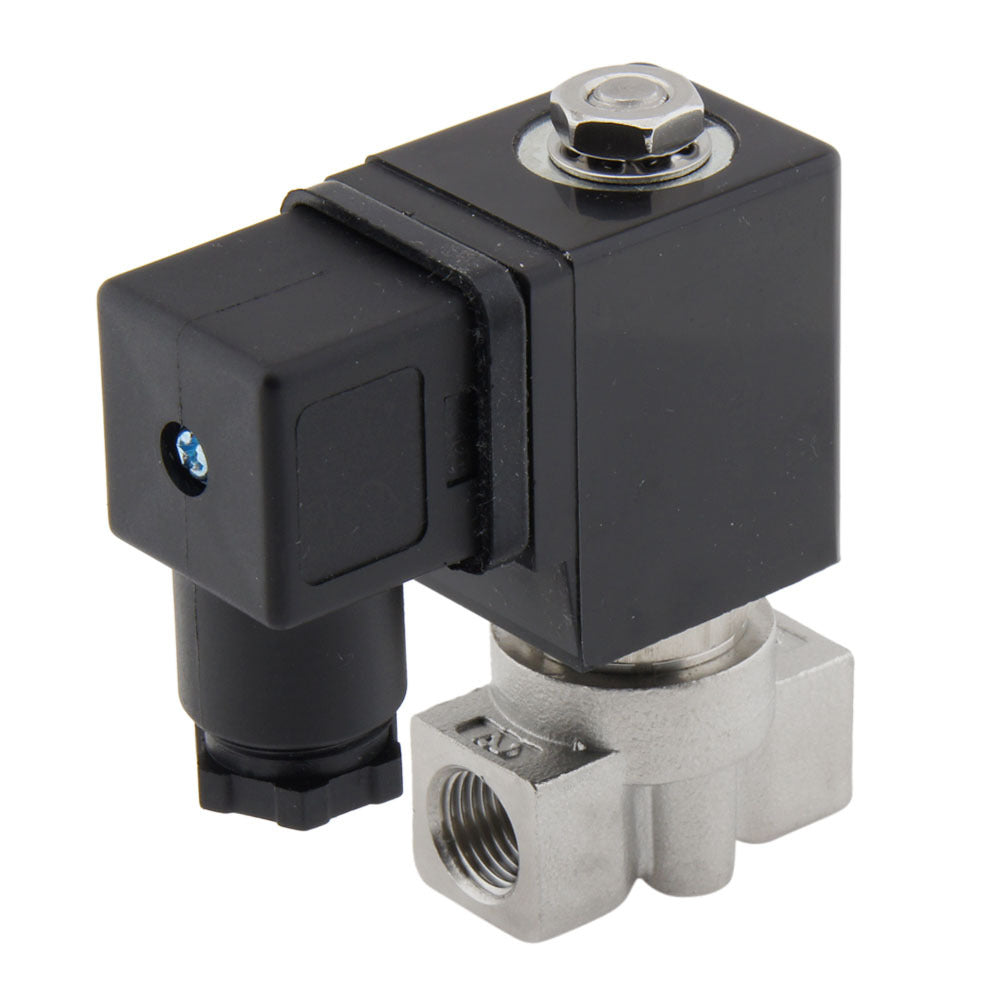

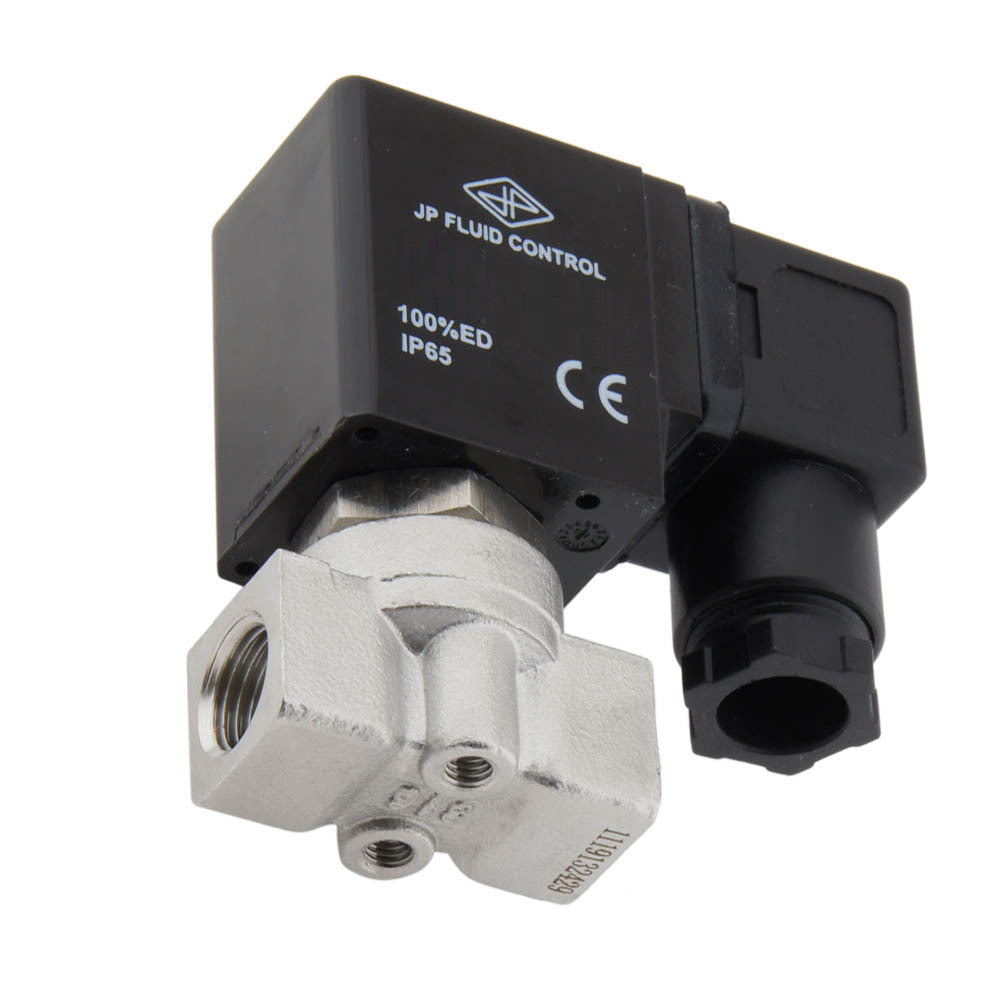

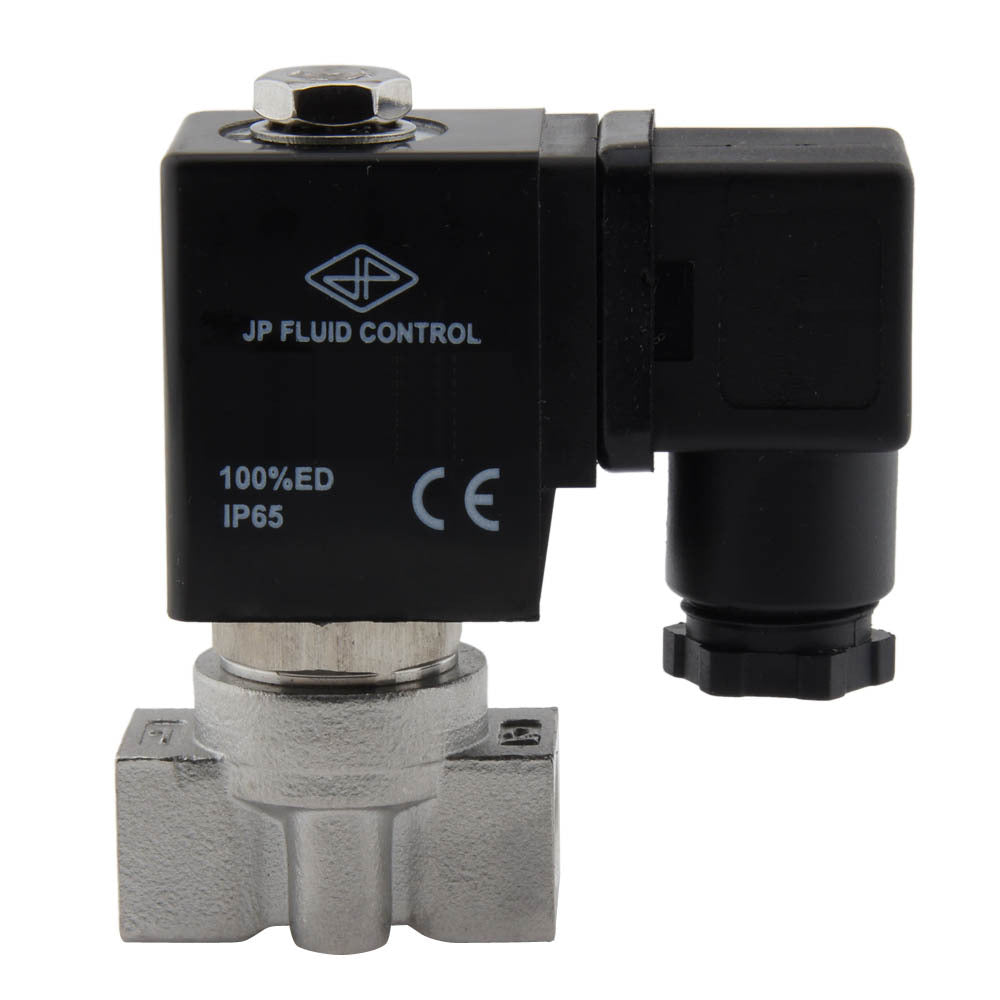

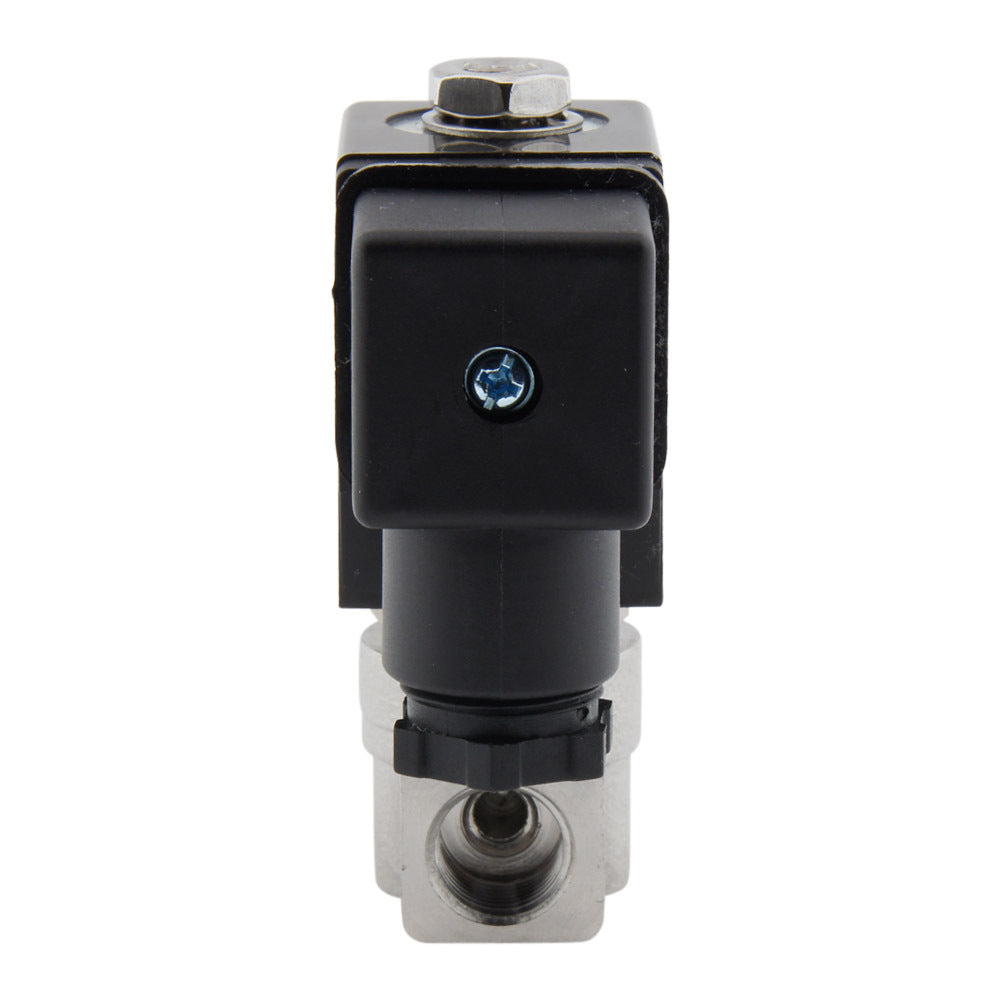

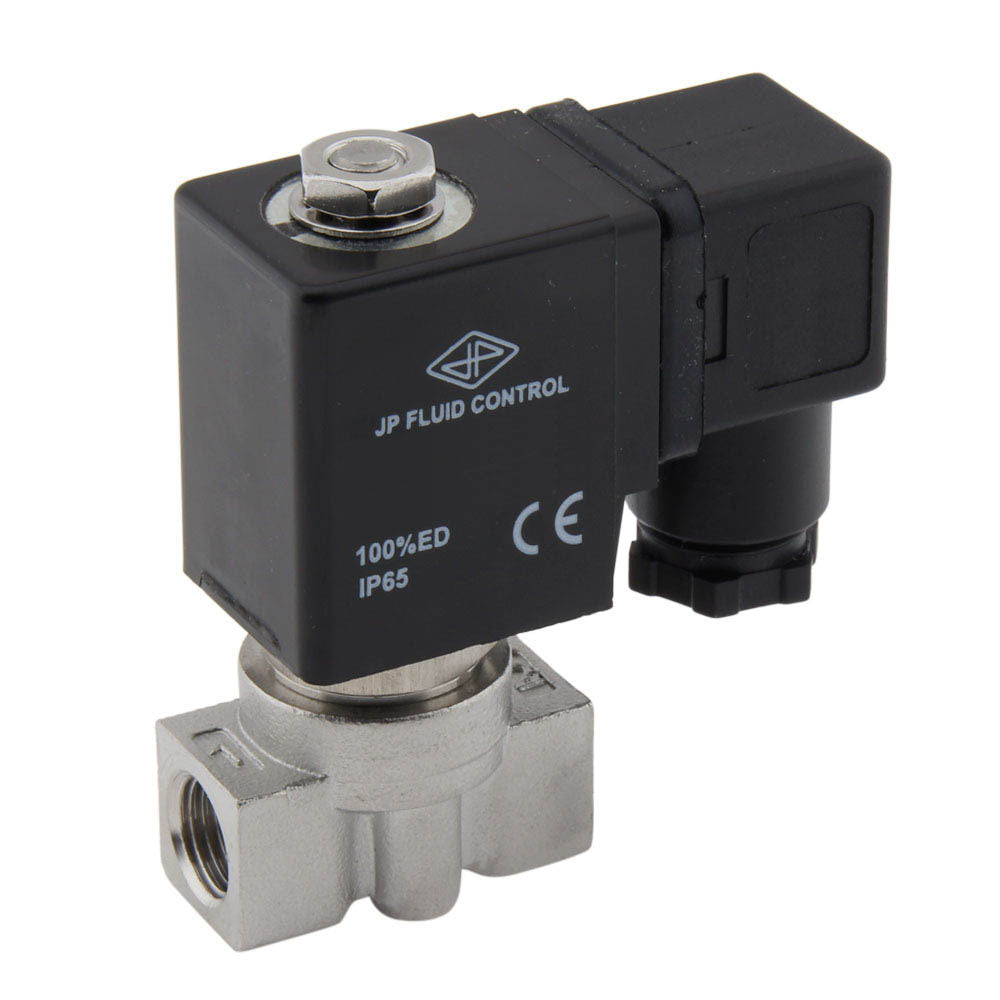

Electrovanne HP-DA 1/4'' Haute Pression Acier Inoxydable PTFE 4-75bar 24V DC
Avis : Ce produit sera discontinué à l`avenir
Électrovanne à 2 voies JP Fluid Control (type HP-DA) avec filetage G 1/4 pouce et bobine 24 V DC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et à fonctionnement direct, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient à une température maximale de 130° C (266° F) et à une plage de pression de 4 à 75 bars (58 à 1088 psi). Boîtier en acier inoxydable avec joint en téflon (PTFE) et orifice de 1 mm. La valeur Kv est de 0,03 m3/h (0,5 l/min à dp=1 bar d'eau).
Le joint en PTFE dur est moins étanche que le FKM ou l'EPDM. Choisissez le FKM si possible ou assurez-vous que la différence de pression est supérieure à 4 bar (60 psi).
Avis : Ce produit sera discontinué à l`avenir
- Prix normal
- €77,06
- Prix normal
- €64,22
Description
Il s'agit d'une electrovanne 2 voies à commande directe de JP Fluid Control avec un filetage G 1/4 pouce et une bobine 24 V DC. La vanne a un boîtier en acier inoxydable avec un joint en teflon (PTFE) et une taille d'orifice de 1 mm (environ 3/64 pouces). Le circuit de l'electrovanne est normalement ferme, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 4 à 75 bars (58 à 1088 psi) et à une temperature maximale de 130° C (266° F). La vanne a une valeur Kv de 0,03 m3/h, ce qui correspond à un debit de 0,5 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 0,03, ce qui signifie 0,03 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en acier inoxydable est très durable, solide et resistant à une large gamme de produits chimiques, à l'exception des solutions chlorees. Consulter notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordee.
Pour :
- Convient aux pressions elevees jusqu'à 75 bars
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livre avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- Le joint en PTFE dur est moins etanche que le FKM ou l'EPDM. Choisissez le FKM si possible ou assurez-vous que la difference de pression est superieure à 4 bar (60 psi).
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut chauffer. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie HP-DA
La HP-DA est une electrovanne 2/2 voies à commande directe, normalement fermee, specialement conçue pour les applications à haute pression. Les electrovannes ont un orifice de 3 mm, fonctionnent à partir de 0 bar et conviennent pour de très petits debits. Le corps est disponible en laiton et en acier inoxydable avec un joint NBR, PTFE ou FKM. Les electrovannes HP-DA sont compatibles avec toutes les bobines de la serie CS3.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
