Avis : Ce produit sera discontinué à l`avenir

Référence : HP-DA014S010P-230AC
Marque: JP Fluid Control

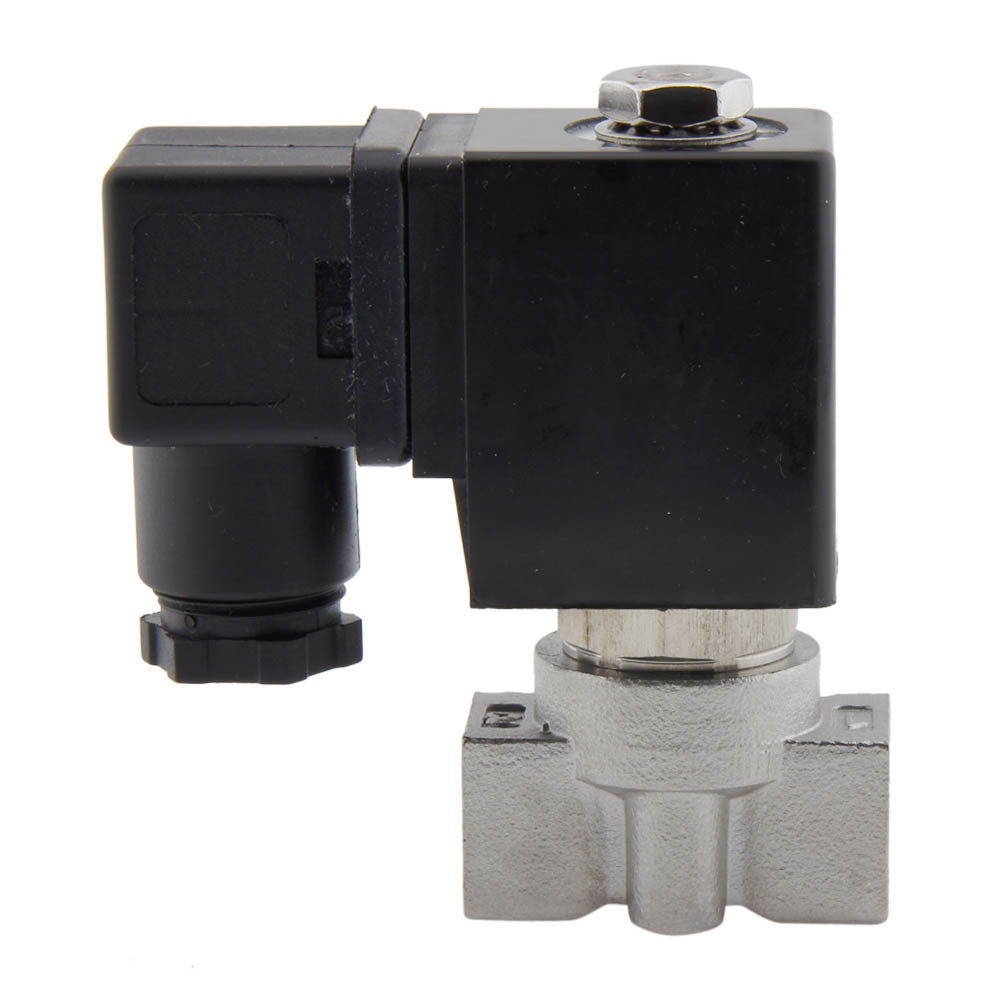

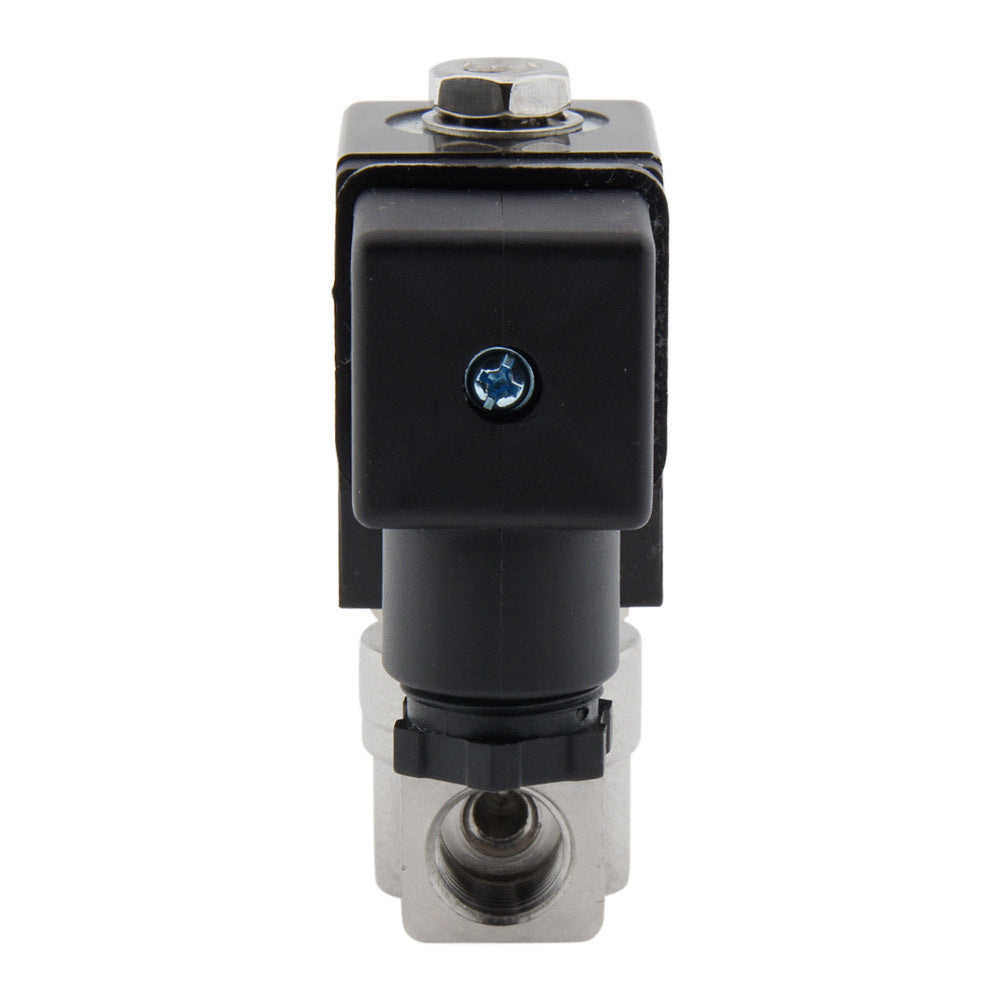

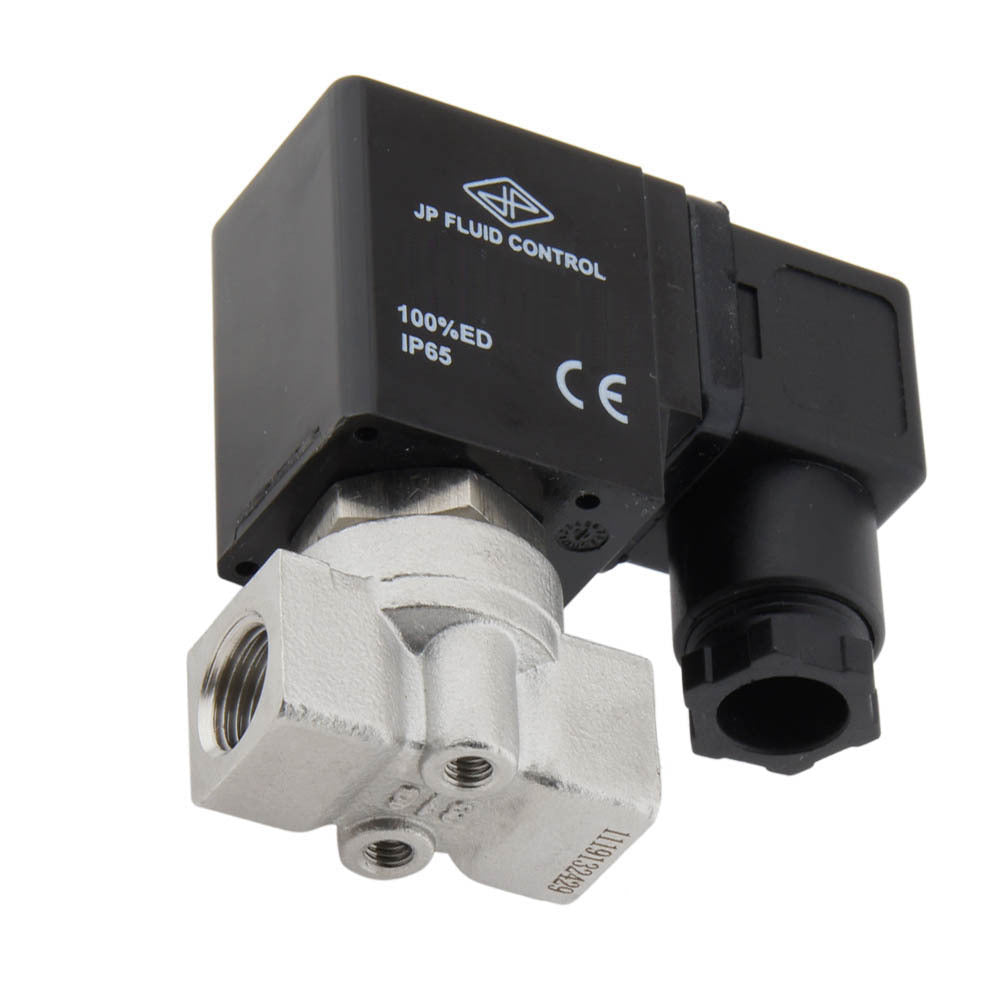

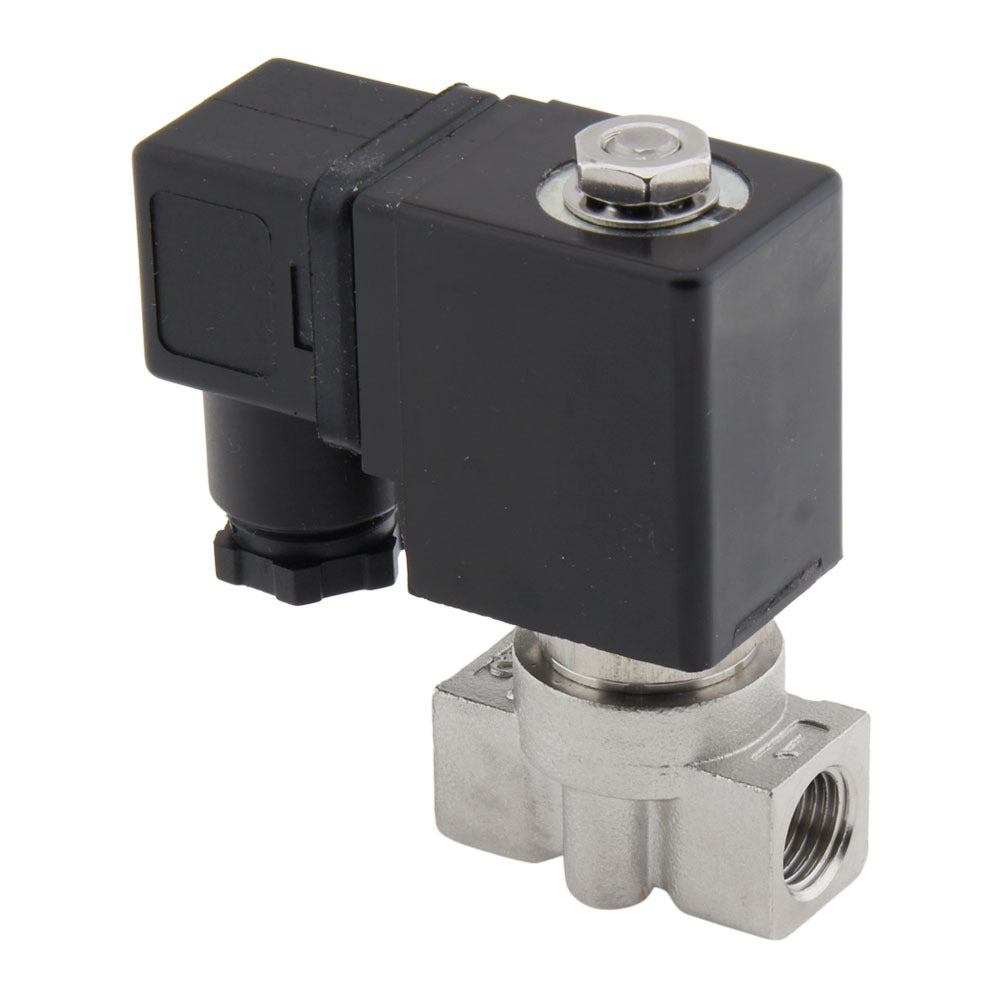

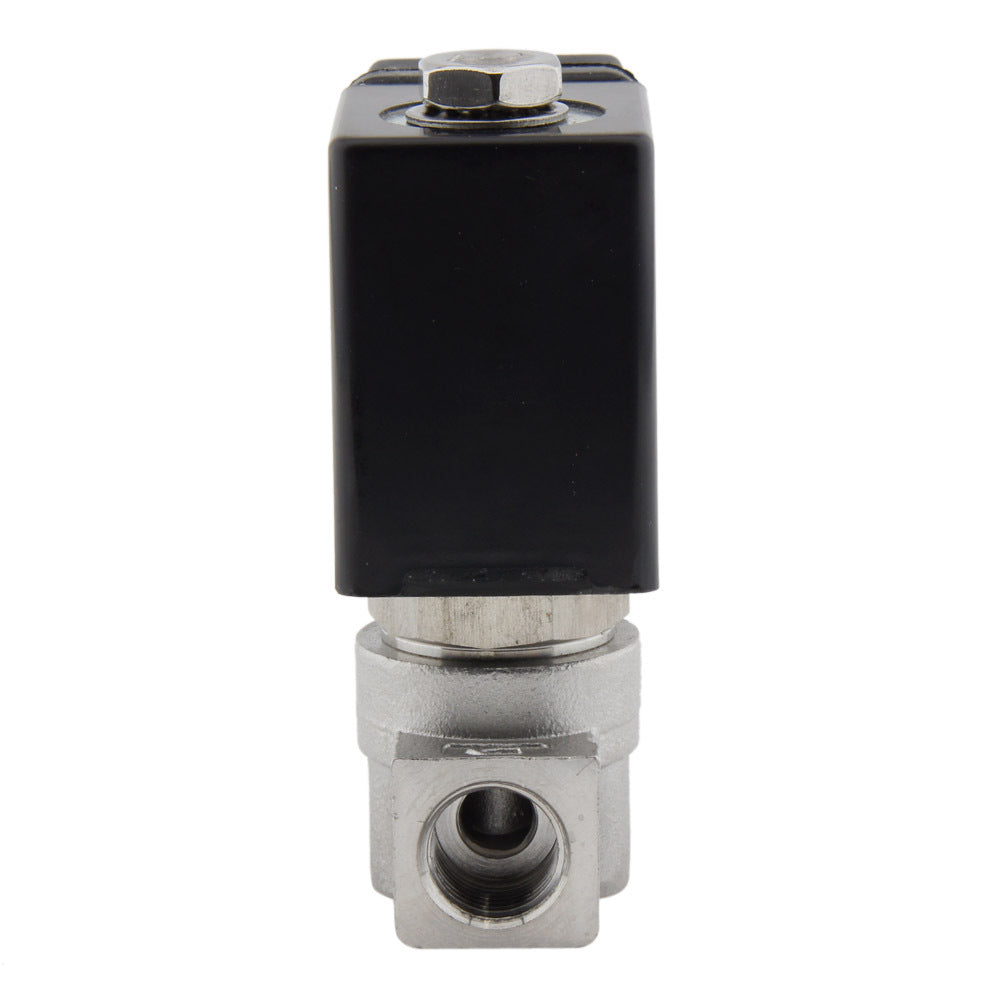

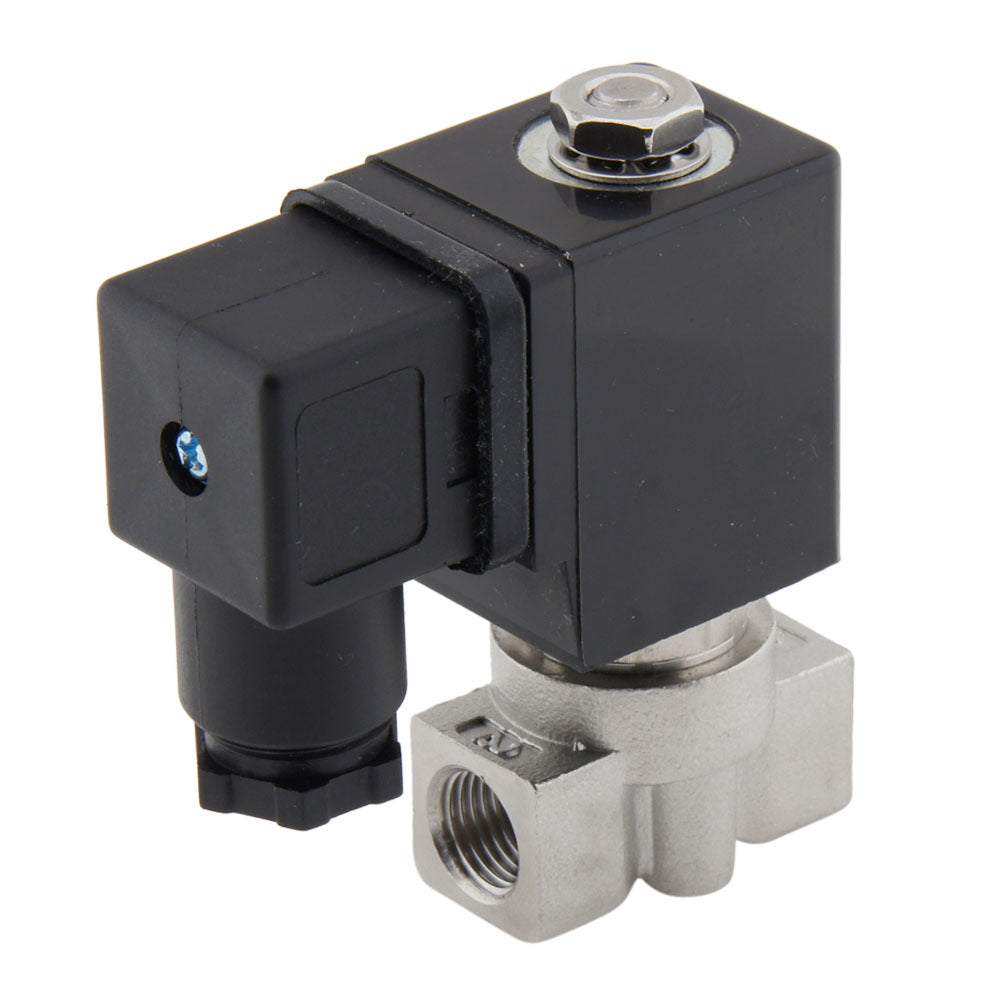

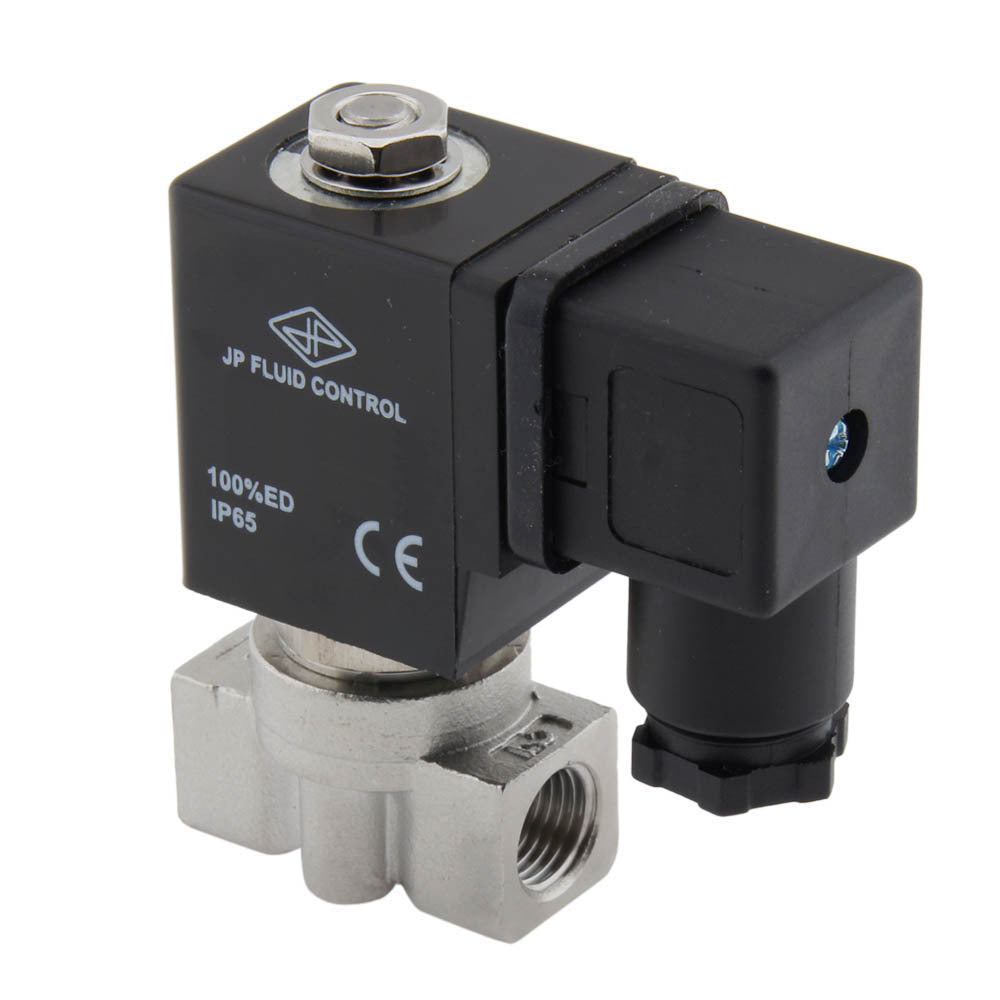

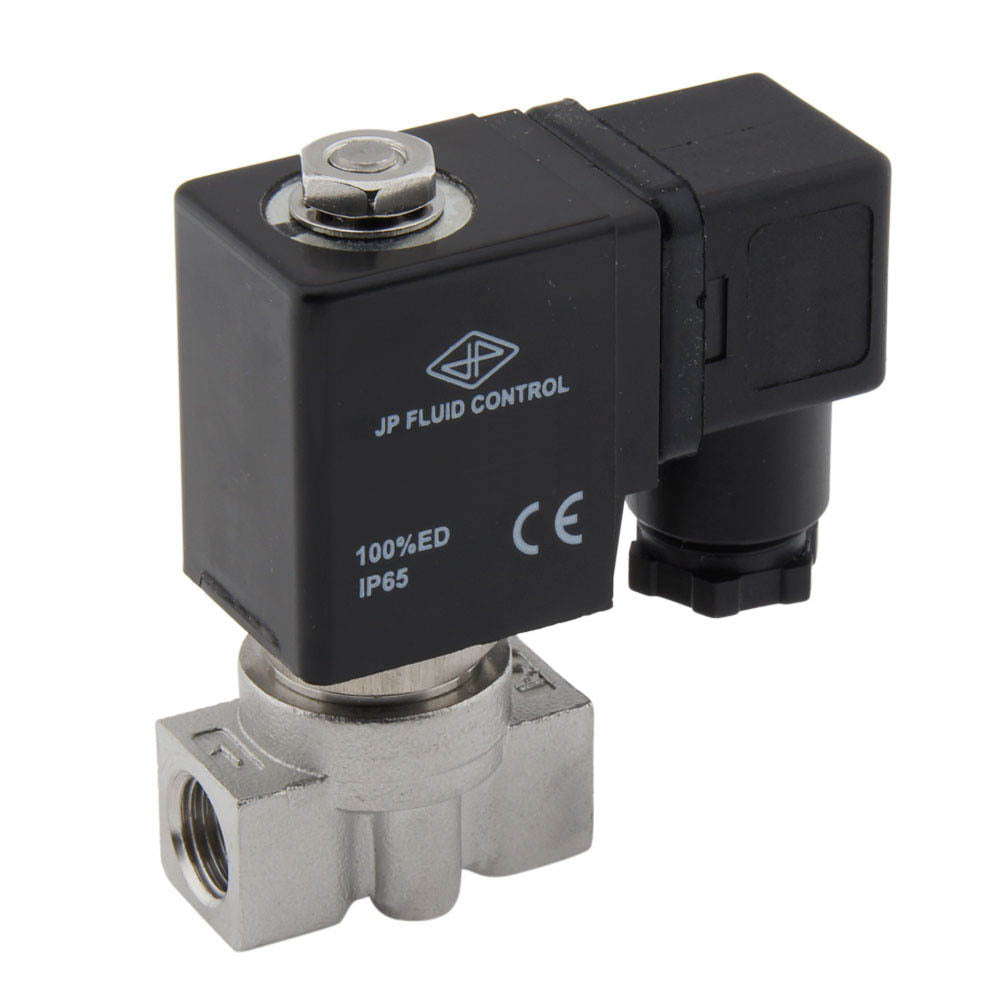

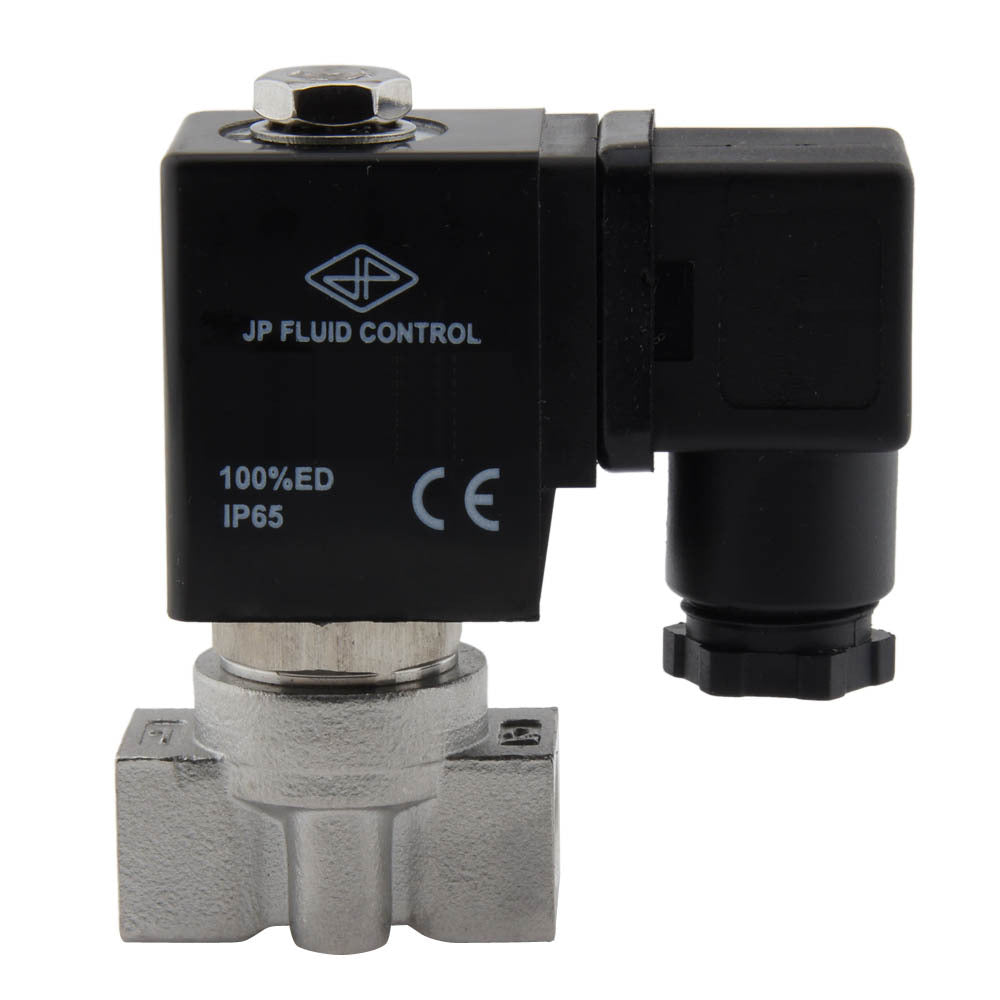

Électrovanne à 2 voies JP Fluid Control (type HP-DA) avec filetage G 1/4 pouce et bobine 230 V AC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et à fonctionnement direct, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient à une température maximale de 130° C (266° F) et à une plage de pression de 4 à 100 bars (58 à 1450 psi). Boîtier en acier inoxydable avec joint en téflon (PTFE) et orifice de 1 mm. La valeur Kv est de 0,03 m3/h (0,5 l/min à dp=1 bar d'eau).

Le joint en PTFE dur est moins étanche que le FKM ou l'EPDM. Choisissez le FKM si possible ou assurez-vous que la différence de pression est supérieure à 4 bar (60 psi).

Voir tous

Avis : Ce produit sera discontinué à l`avenir

Prix normal
€77,06
TVA incluse
La TVA (taxe sur la valeur ajoutée) est une taxe sur les biens et services qui concerne l'Union européenne (UE). Nous, Tameson, sommes tenus par la loi de collecter la TVA pour les commandes au sein de l'UE pour les clients qui ne nous fournissent pas leur numéro de TVA.
Prix normal
€64,22
hors TVA

En stock +0 jours Sur demande Sur demande
0 sont déjà dans votre panier Pour les commandes dépassant 58, prévoyez un délai supplémentaire de 0 jours. Jusqu'à 58 articles peuvent être commandés en ligne. Pour des quantités plus importantes, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison. Cet article n'est pas disponible pour une commande en ligne, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison.


Expédition vers France: €4,95
Gratuit pour les commandes > €75,00
Livraison prévue dans 1 - 4 jours ouvrables

Description
Spécifications
Téléchargements
Produits apparentés

Il s'agit d'une electrovanne 2 voies à commande directe de JP Fluid Control avec un filetage G 1/4 pouce et une bobine 230 V AC. La vanne a un boîtier en acier inoxydable avec un joint en teflon (PTFE) et une taille d'orifice de 1 mm (environ 3/64 pouces). Le circuit de l'electrovanne est normalement ferme, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 4 à 100 bars (58 à 1450 psi) et à une temperature maximale de 130° C (266° F). La vanne a une valeur Kv de 0,03 m3/h, ce qui correspond à un debit de 0,5 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 0,03, ce qui signifie 0,03 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en acier inoxydable est très durable, solide et resistant à une large gamme de produits chimiques, à l'exception des solutions chlorees. Consulter notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordee.

Pour :

  • Convient aux pressions elevees jusqu'à 100 bars
  • Les electrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
  • Livre avec bobine et connecteur
  • Bonne protection contre l'environnement grâce à l'indice de protection IP65

Cons :

  • Le joint en PTFE dur est moins etanche que le FKM ou l'EPDM. Choisissez le FKM si possible ou assurez-vous que la difference de pression est superieure à 4 bar (60 psi).
  • Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
  • Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut chauffer. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.

Serie HP-DA

La HP-DA est une electrovanne 2/2 voies à commande directe, normalement fermee, specialement conçue pour les applications à haute pression. Les electrovannes ont un orifice de 3 mm, fonctionnent à partir de 0 bar et conviennent pour de très petits debits. Le corps est disponible en laiton et en acier inoxydable avec un joint NBR, PTFE ou FKM. Les electrovannes HP-DA sont compatibles avec toutes les bobines de la serie CS3.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
