Electrovanne HP-DA 1/4'' Laiton FKM 0-100bar 120V AC

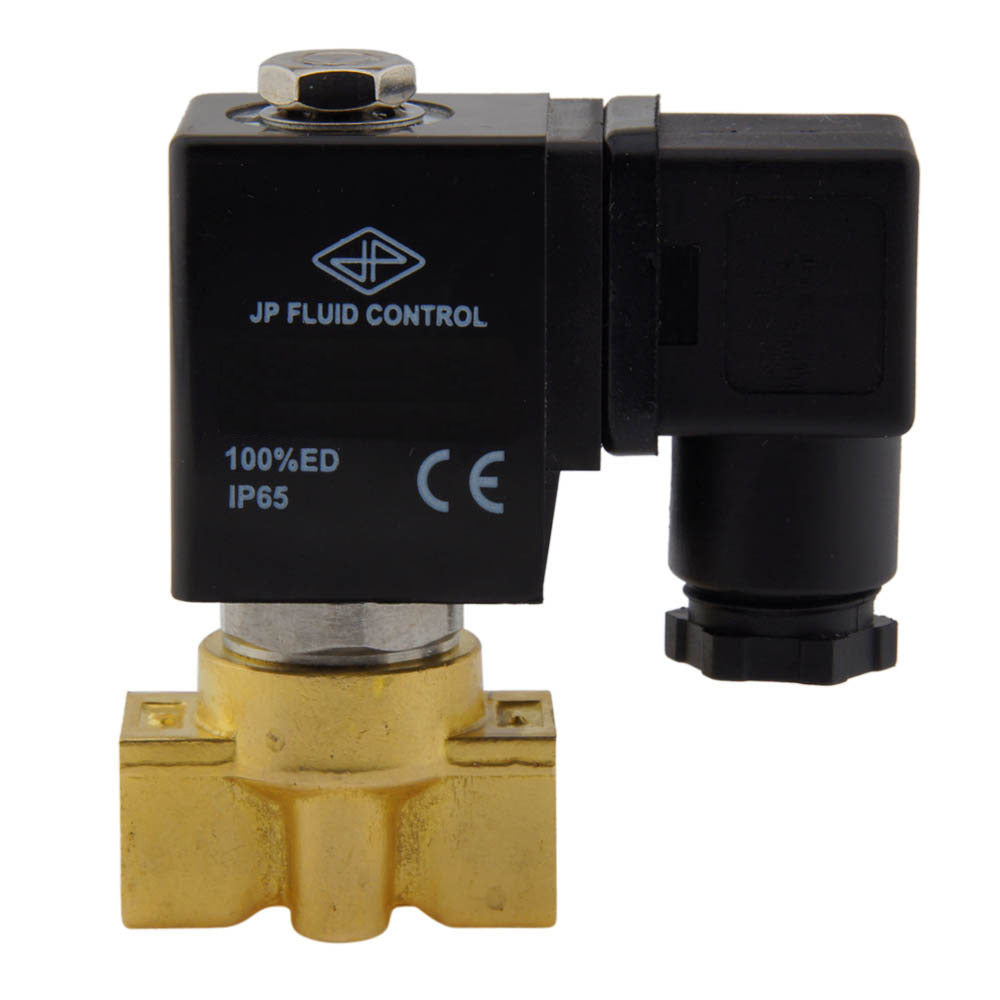

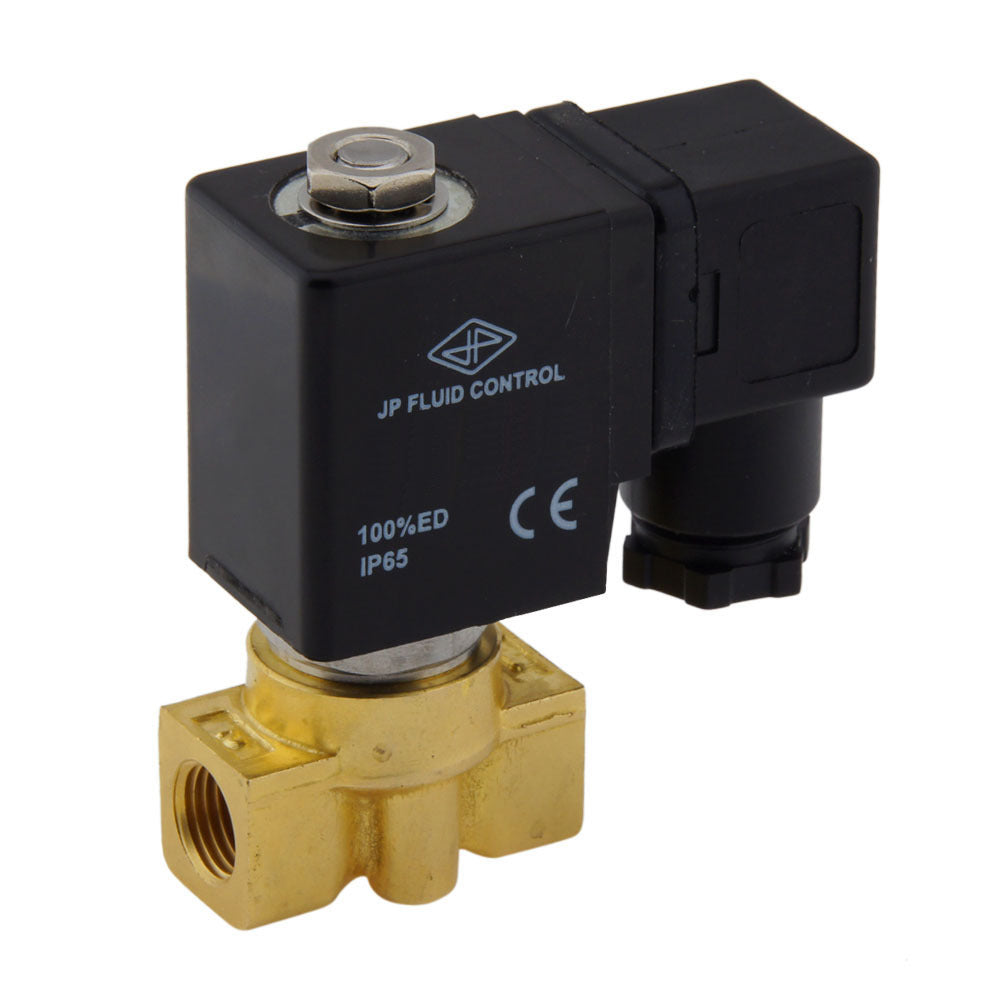

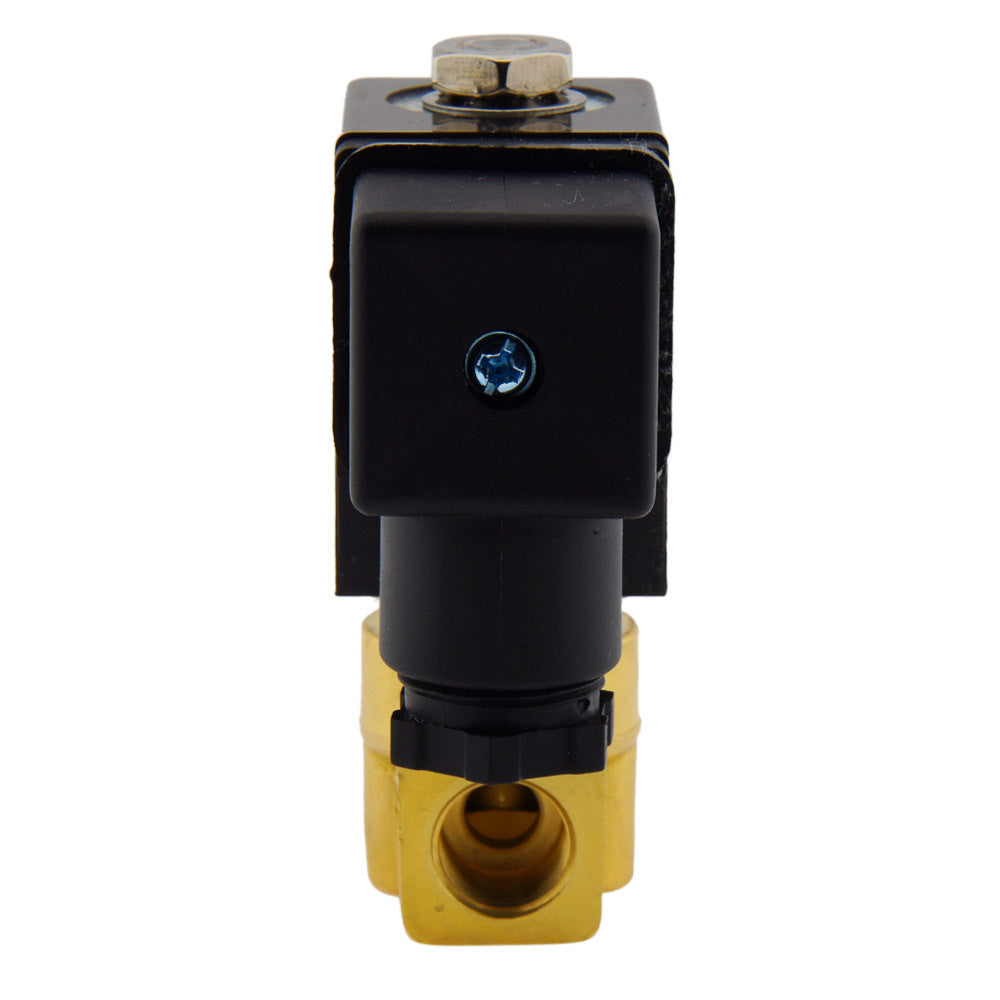

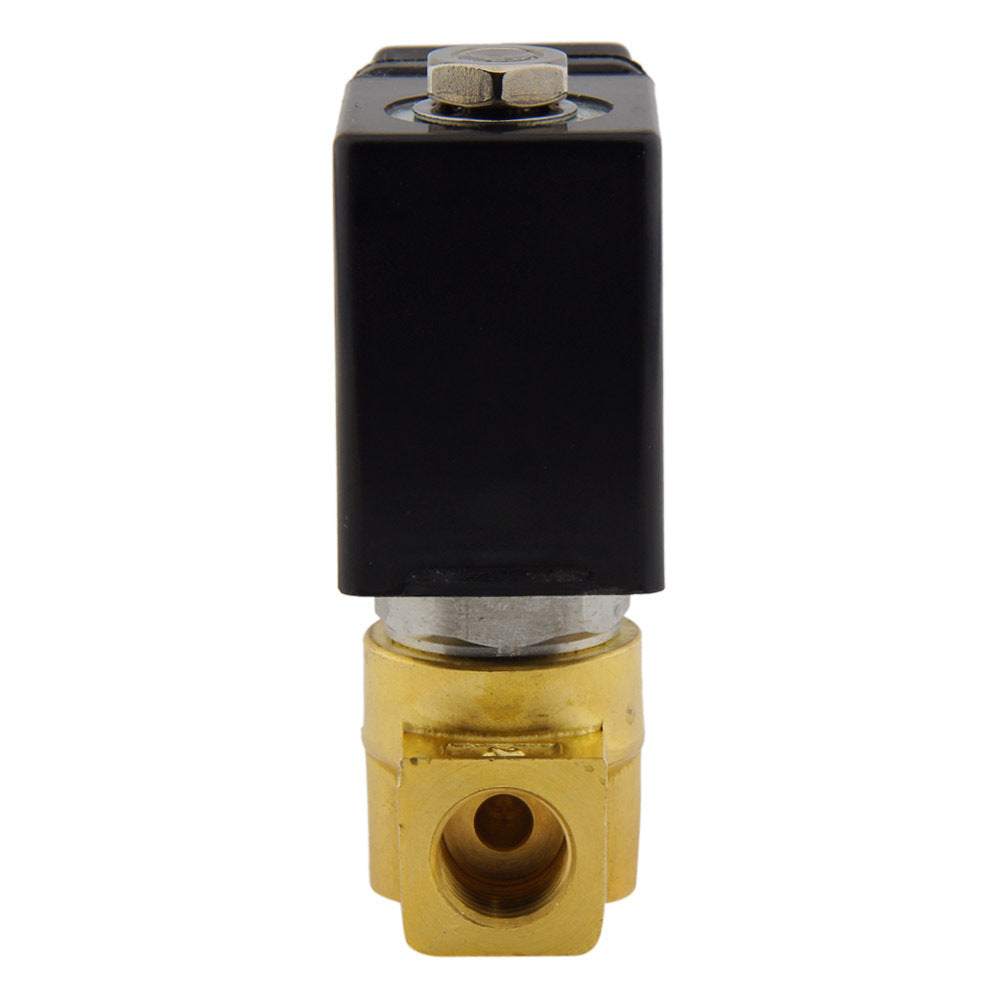

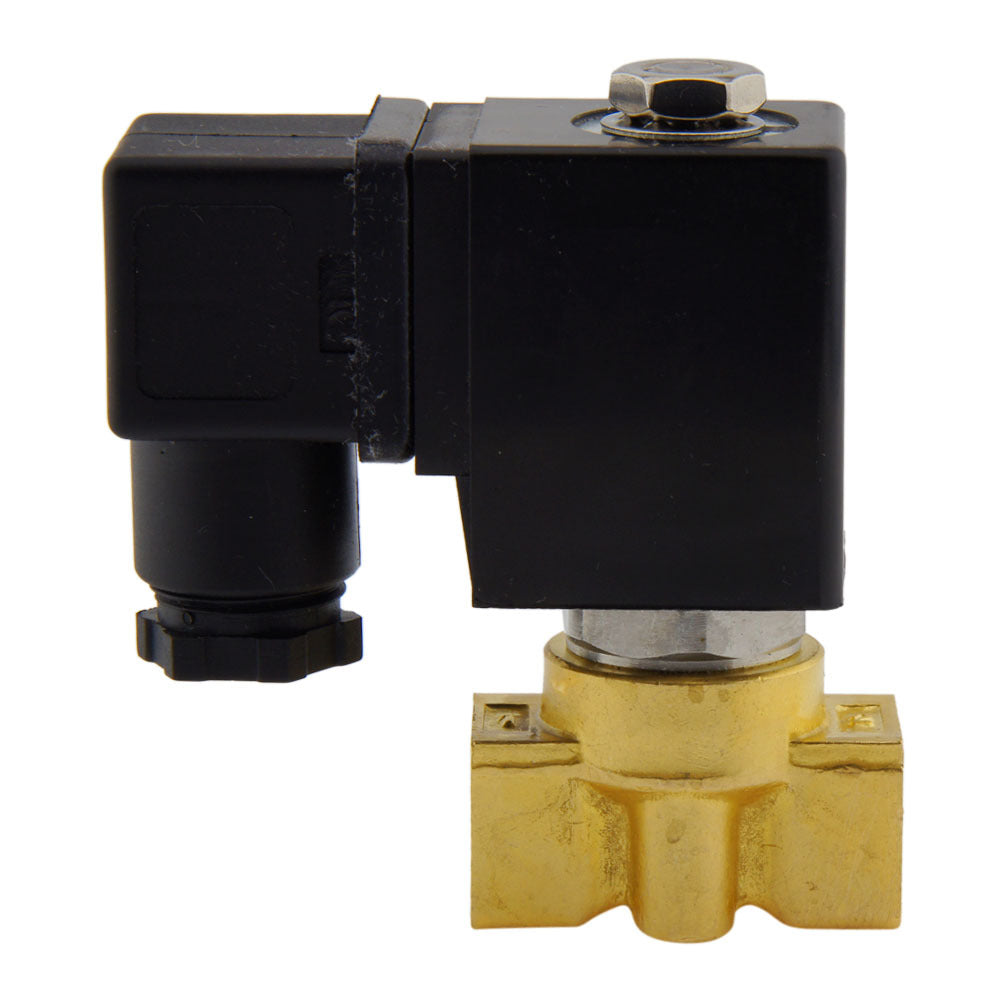

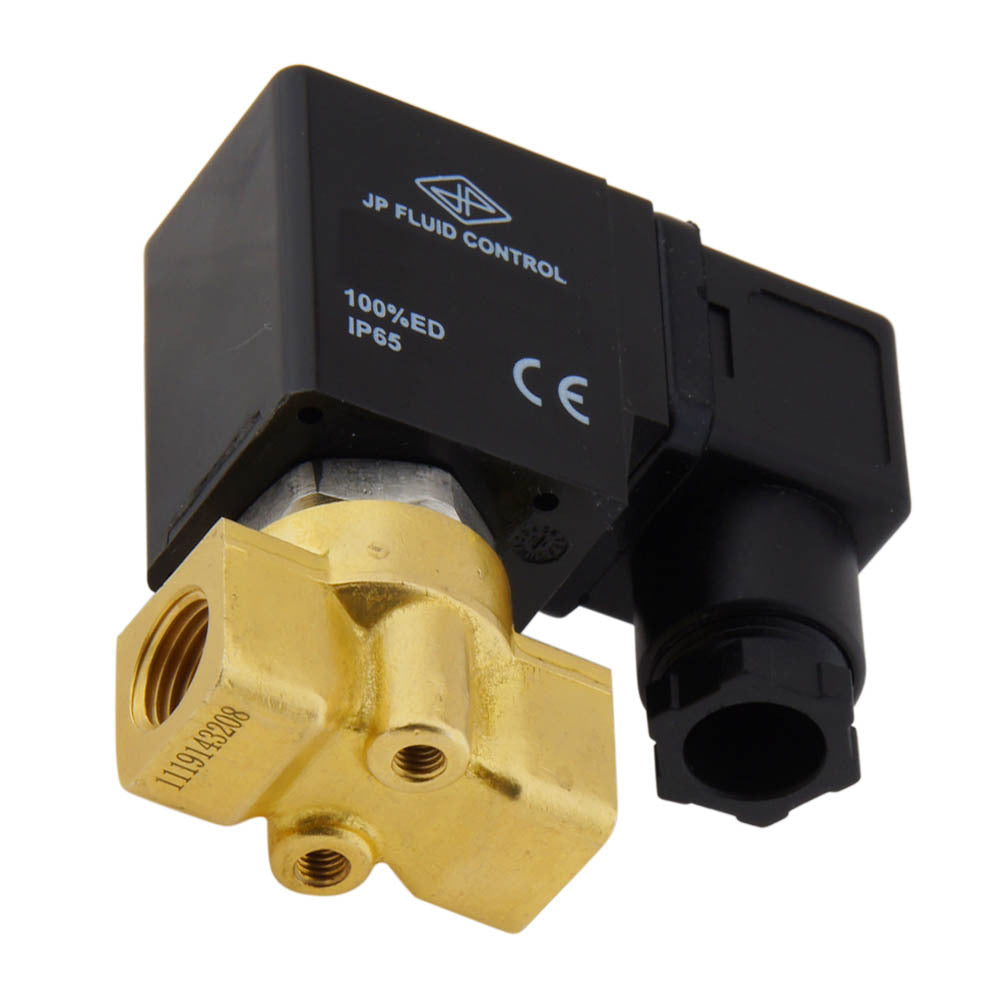

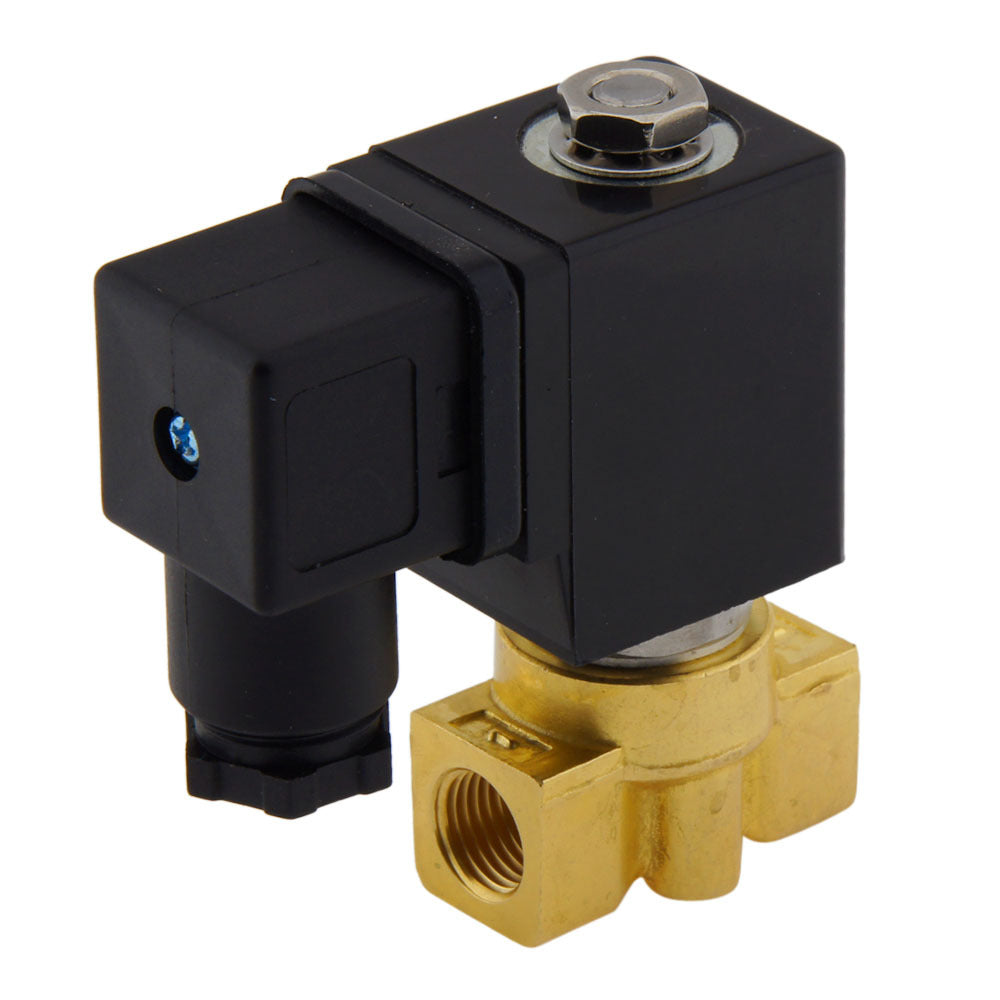

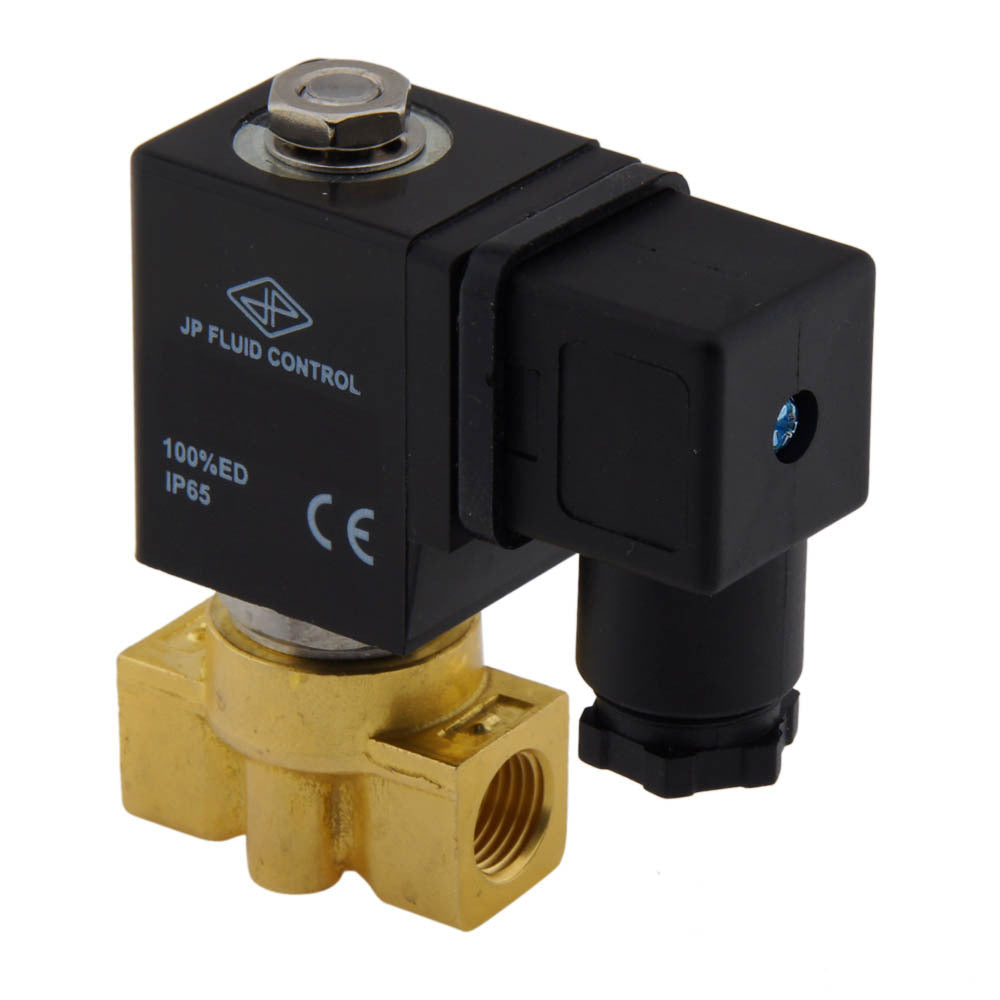

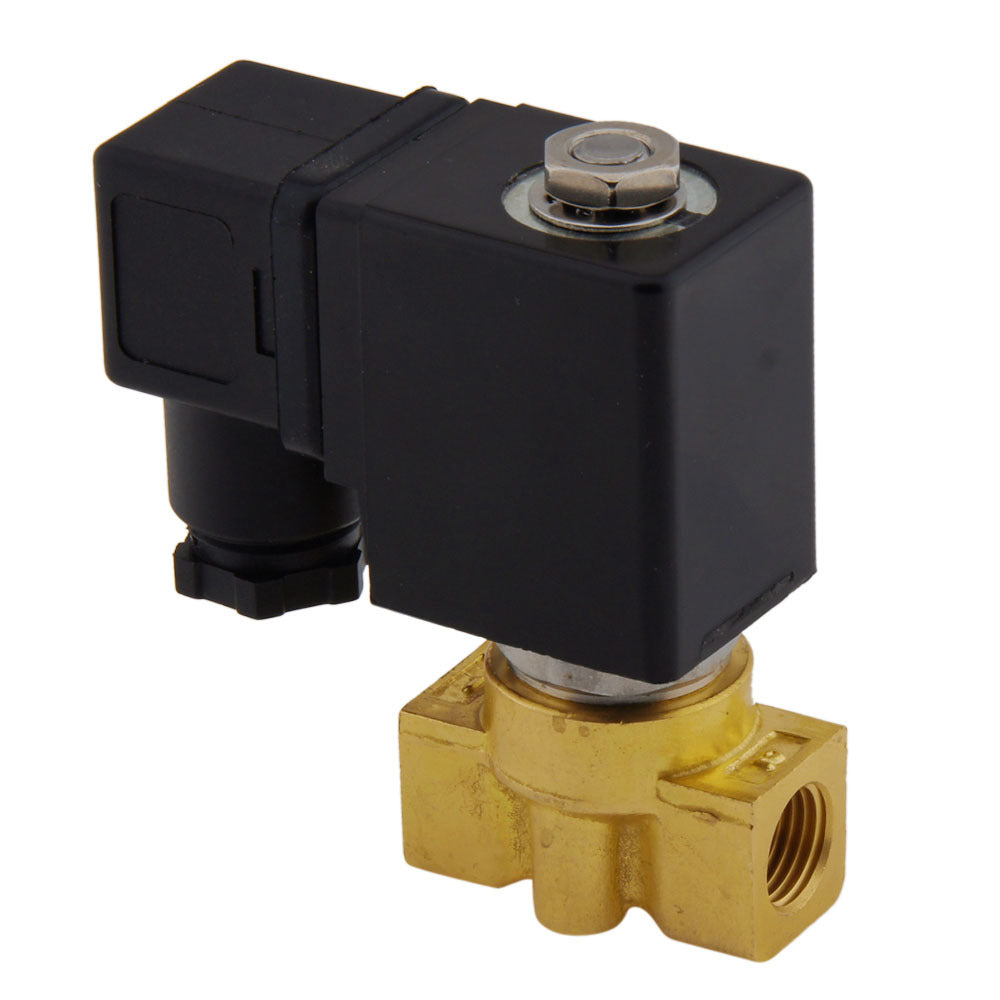

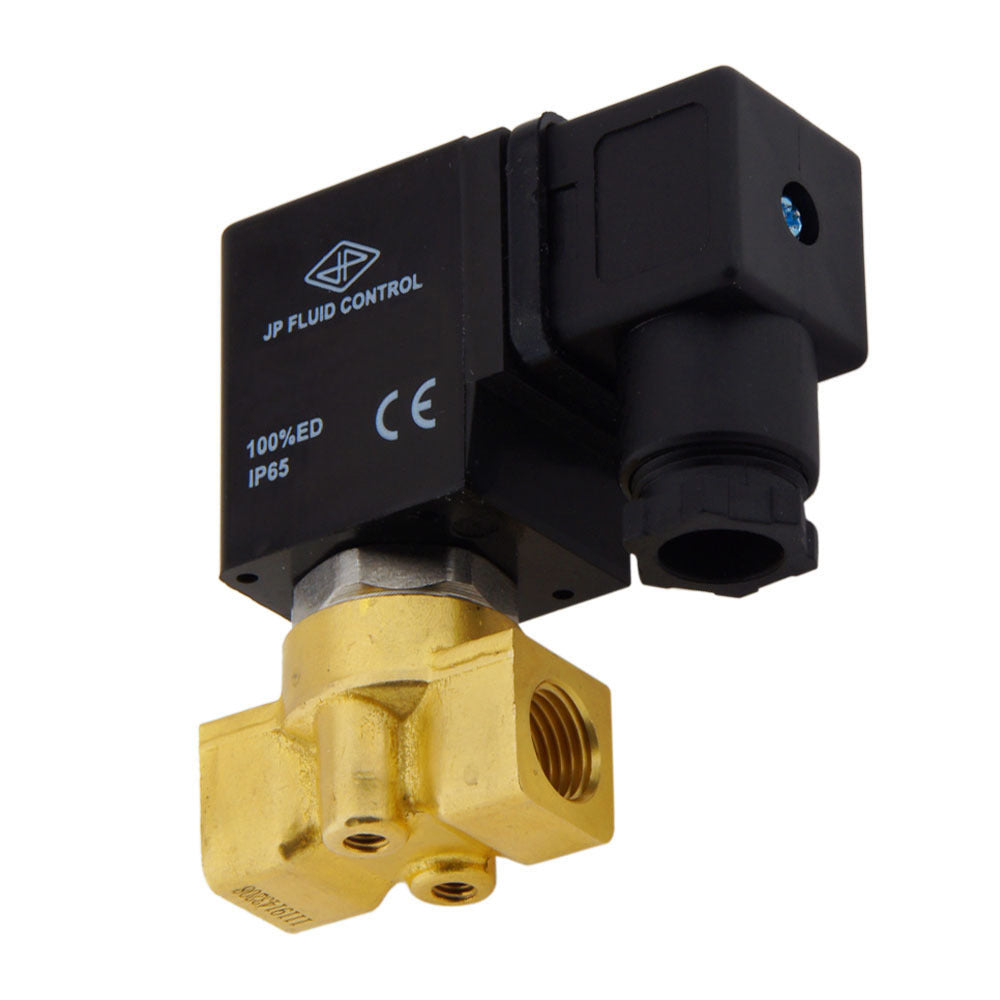

Electrovanne 2 voies JP Fluid Control (type HP-DA) avec filetage G 1/4 pouce et bobine 120 V AC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et à fonctionnement direct, de sorte qu'aucune pression différentielle n'est requise. Convient pour une température maximale de 120°C (248°F) et une pression de 0 à 100 bars (0 à 1450 psi). Boîtier en laiton avec joint FKM (FPM) et un orifice de 1 mm. La valeur Kv est de 0,03 m3/h (0,5 l/min à dp=1 bar d'eau).
- Prix normal
- €55,81
- Prix normal
- €46,51
Description
Il s'agit d'une electrovanne à 2 voies à fonctionnement direct de JP Fluid Control avec un filetage G 1/4 pouce et une bobine de 120 V CA. La vanne a un boîtier en laiton avec un joint FKM (FPM) et un orifice de 1 mm (environ 3/64 pouce). La fonction du circuit de l'electrovanne est normalement fermee, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0 à 100 bars (0 à 1450 psi) et à une temperature maximale de 120° C (248° F). La vanne a une valeur Kv de 0,03 m3/h, ce qui se traduit par un debit de 0,5 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 0.03, ce qui signifie 0.03 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de selectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapte aux fluides neutres et resistant à de nombreux produits chimiques. Consultez notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectee.
Pour :
- Convient pour les hautes pressions jusqu'à 100 bar
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes
- Livre avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut devenir chaude. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur
Serie HP-DA
La HP-DA est une electrovanne 2/2 voies à commande directe, normalement fermee, specialement conçue pour les applications haute pression. Les electrovannes ont un orifice de 3 mm, fonctionnent à partir de 0 bar et sont adaptees aux très petits debits. Le corps est disponible en laiton et en acier inoxydable avec un joint en NBR, PTFE ou FKM. Les electrovannes HP-DA sont compatibles avec toutes les bobines de la serie CS3.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
