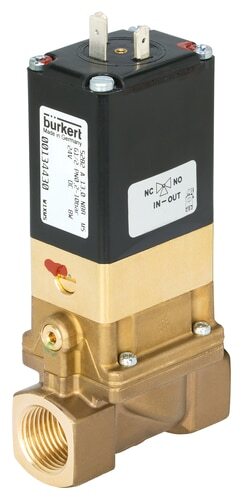

Electrovanne G2'' NC Laiton FKM 0.2-12bar/3-174psi 24VDC Anti-coup de bélier Oxygène Sans graisse/huile 5282 20023630
Électrovanne 2/2 voies Burkert (type 5282) avec filetage G 2 pouce et bobine 24 V DC. La vanne peut être réglée sur Normalement fermée (réglage par défaut) ou Normalement ouverte. La vanne fonctionne de manière indirecte, une faible pression différentielle est donc nécessaire. Convient aux milieux légèrement contaminés et agressifs (séparation des milieux). Convient pour des températures maximales de 60 °C (140 °F) et une plage de pression de -0.2 - 12 bar (-3 - 174 psi). Boîtier en laiton avec joint FKM et orifice de 50 mm. La valeur Kv est de 40 m3/h (666,8 l/min à dp = 1 bar d'eau). Fonction d'annulation manuelle. Le temps de fermeture réglable permet d'éviter les coups de bélier. La valve est exempte de graisse et d'huile.
Note: Le connecteur DIN n'est pas inclus.
- Prix normal
- €1.093,19
- Prix normal
- €910,99
Description
Il s'agit d'une électrovanne 2/2 voies à commande indirecte Burkert avec filetage G 2 pouce et bobine 24 V DC. La vanne a un boîtier en laiton avec un joint FKM et une taille d'orifice de 50 mm. Le circuit de l'électrovanne est normalement fermé, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée. Cependant, la fonction peut facilement être modifiée entre NC et NO en tournant la vanne pilote de 180 degrés sur le côté supérieur. Convient pour une pression de -0.2 - 12 bar (-3 - 174 psi) et une température maximale de 60 °C (140 °F). La vanne a une valeur Kv de 40 m3/h, ce qui correspond à un débit de 667 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 46, ce qui signifie 46 GPM à 1 psi de chute de pression. Pour de nombreuses applications, il suffit de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Ce modèle est séparé des médias. Cela signifie que les pièces de travail telles que le ressort sont séparées du média par une membrane flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint FKM (caoutchouc fluoré ou Viton) possède d'excellentes propriétés chimiques et convient à la plupart des huiles et des solvants, mais il ne supporte pas l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le plongeur et les ressorts en acier inoxydable, sont également en contact avec le fluide et doivent être chimiquement compatibles. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La fonction de commande manuelle peut être utilisée pour mettre le système en service. Vous pouvez régler séparément le temps d'ouverture et de fermeture de la vanne à l'aide de vis de réglage, par exemple pour éviter les coups de bélier. La conception de la vanne permet d'éviter les coups de bélier. La valve est exempte de graisse et d'huile, ce qui signifie qu'elle ne contamine pas le média. Il convient donc aussi bien aux laboratoires qu'à l'oxygène. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- Sans huile ni graisse, de sorte que la valve ne contamine pas le milieu.
- La commande manuelle est idéale pour la mise en service et en cas de panne de courant.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
- Ce robinet peut être utilisé avec de l'oxygène
- Les temps de réponse (ouverture et fermeture) peuvent être réglés séparément.
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Membrane conçue pour séparer les fluides agressifs et contaminés
- Faible risque de coup de bélier grâce à la fermeture amortie
Cons :
- Ne convient pas aux faibles pressions différentielles (< 0,2 bar). En cas de basse pression ou de vide, envisager une électrovanne (semi-)directe.
- La bobine peut chauffer lorsqu'elle est sous tension. Un environnement bien ventilé est recommandé
Série
L'électrovanne Bürkert 5282 est utilisée pour les applications les plus exigeantes. La valve est conçue pour durer. Grâce à la séparation des fluides, le 5282 convient également aux fluides agressifs. La vanne est équipée de caractéristiques standard telles qu'une commande manuelle et des temps d'ouverture et de fermeture réglables. De plus, la fonction du circuit peut facilement être modifiée de NC à NO, en tournant simplement la vanne pilote 3/2 voies sur le dessus du corps de la vanne principale. La vanne 5282 est disponible dans une large gamme de matériaux de boîtier et d'étanchéité. Le boîtier en laiton répond à toutes les exigences européennes en matière d'eau potable. Différentes versions ATEX sont disponibles pour les environnements potentiellement explosifs.
Remarque : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
