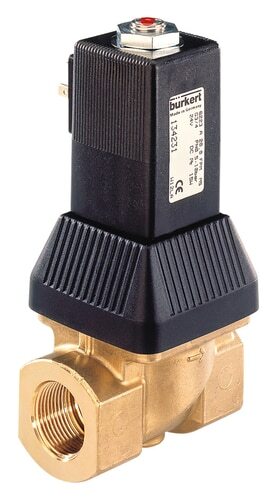

Electrovanne G1'' NC Laiton FKM 0.5-10bar/7-145psi 12VDC 6223 262268

Il s'agit d'une électrovanne 2/2 voies à commande indirecte Burkert avec un filetage G 1 pouce et une bobine 12 V DC. Conçu pour un contrôle proportionnel du débit par un signal PWM. Le rapport cyclique du signal détermine le courant de la bobine, qui est directement lié à la position du plongeur. En option, la vanne peut également être alimentée par une tension continue. La vanne a un boîtier en laiton avec un joint FKM et une taille d'orifice de 20 mm. Le circuit de l'électrovanne est normalement fermé, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée. Convient pour une pression de -0.5 - 10 bar (-7 - 145 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 5,4 m3/h, ce qui correspond à un débit de 90 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 6, ce qui signifie 6 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint FKM (caoutchouc fluoré ou Viton) possède d'excellentes propriétés chimiques et convient à la plupart des huiles et des solvants, mais il ne supporte pas l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le plongeur et les ressorts en acier inoxydable, sont également en contact avec le fluide et doivent être chimiquement compatibles. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne peut être contrôlée proportionnellement à l'aide d'un régulateur numérique tel que, par exemple, les types Bürkert 8605 ou 8611. La vanne a un indice de protection IP65 si elle est correctement raccordée.

Pour :

• Bonne protection contre l'environnement grâce à l'indice de protection IP65
• Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
• Contrôle activé par le signal PWM

Cons :

• Ne convient pas aux faibles pressions différentielles (< 0,5 bar). En cas de basse pression ou de vide, envisager une électrovanne (semi-)directe.
• Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
• La bobine peut chauffer lorsqu'elle est sous tension. Un environnement bien ventilé est recommandé

Série

La Bürkert 6223 est une vanne à commande proportionnelle indirecte et est principalement utilisée pour le contrôle de débit pour les grands débits avec des fréquences d'ouverture et de fermeture relativement élevées. L'ouverture et la fermeture dépendent de la différence de pression entre les orifices d'entrée et de sortie. Par conséquent, une pression différentielle minimale est toujours nécessaire. La vanne fonctionne de 0,5 à 10 bar et la taille de l'orifice varie de 3/8 " à 1 ". Les tailles d'orifice peuvent être DN 10, DN 13 ou DN 20. Le débit peut être contrôlé à l'aide d'un régulateur numérique (par exemple Bürkert 8605 ou 8611). Veuillez noter que la taille de la vanne peut être plus importante dans les installations de contrôle du débit. Pour savoir quelle vanne choisir et si la vanne 6223 vous convient, lisez notre article sur les électrovannes proportionnelles ou contactez notre support technique.

Remarque : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
