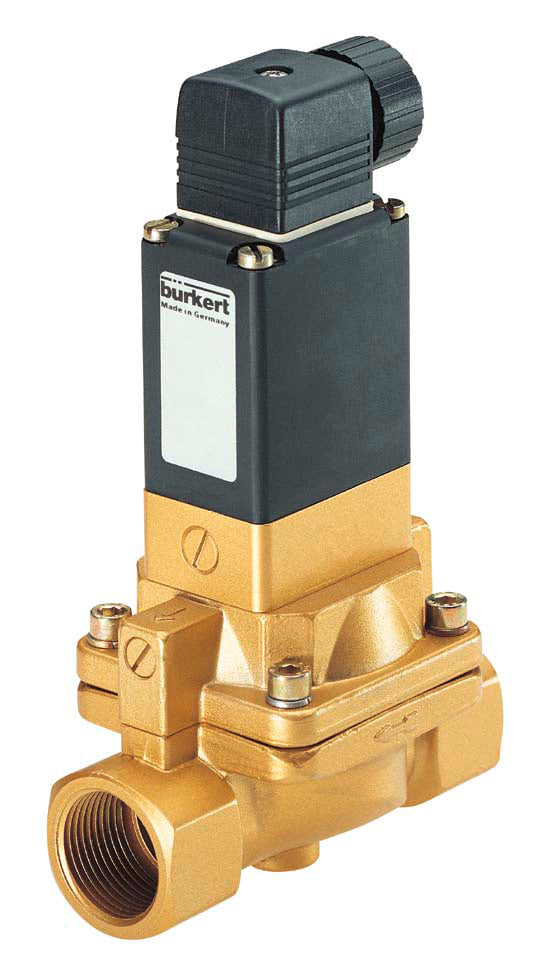

G1'' 230V AC Electrovanne laiton NBR 0.2-10bar - Burkert 5282 134441
Electrovanne 2/2 voies Bürkert fiable (type 5282) avec filetage G1 et bobine 230V AC. Peut être utilisé en configuration NC et NO. Grâce à la conception de la séparation des fluides, la vanne est adaptée aux fluides légèrement contaminés (max. 80°C) et à une pression de service de 0,2 à 10 bars (fonctionnement indirect). Boîtier en laiton avec joint NBR. L'orifice est de 25 mm et la valeur Kv est de 10 m3/h (166,7 l/min à dP=1 bar, eau). Bouton de commande manuelle standard et temps d'ouverture et de fermeture réglables. Satisfait à toutes les exigences européennes en matière d'eau potable.
Note: Connecteur DIN non inclus
- Prix normal
- €382.79
- Prix normal
- €318.99
Description

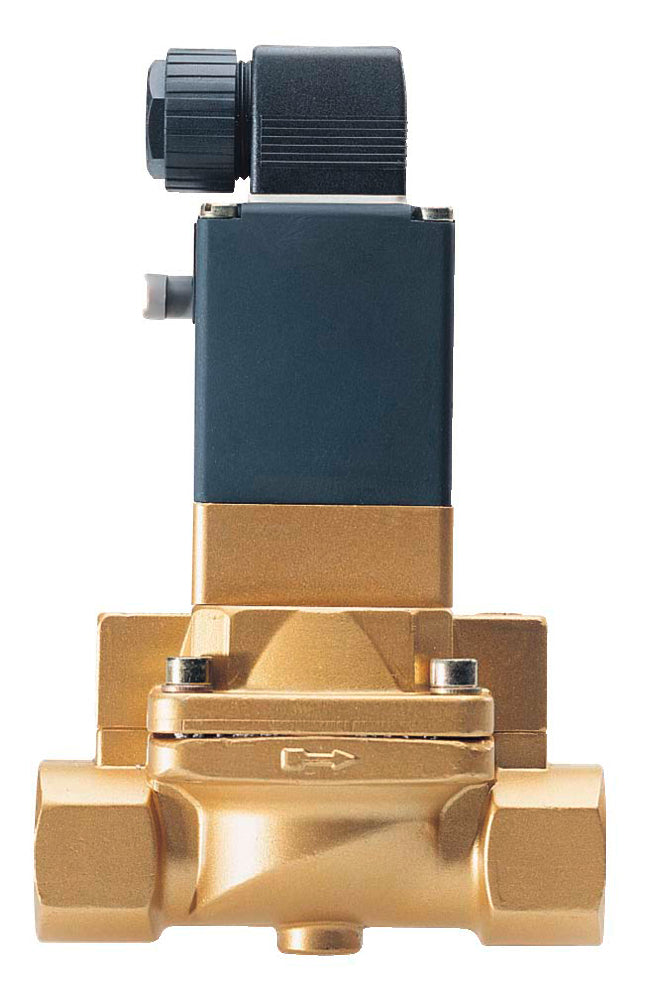

Electrovanne 2/2 voies Burkert à commande indirecte avec corps en laiton, filetage 1 pouce et bobine 230V AC (50Hz). La fonction du circuit de l'électrovanne est réglable sur normalement fermé ou normalement ouvert. Convient aux systèmes dont la pression de fonctionnement est comprise entre 0,2 bar et 10 bar et dont la température maximale est de 80 °C. Pour fonctionner correctement, cette vanne à commande indirecte nécessite une pression différentielle positive de 0,2 bar. Pour un système fermé, tel qu'une unité de refroidissement, une vanne à commande directe ou un robinet à boisseau sphérique électrique est plus approprié. L'orifice est de 25 mm et la valeur Kv est de 10m3/h. La valeur Kv est utilisée pour calculer le débit: à une pression différentielle de 1 bar (eau), le débit est d'environ 166,7 l/min.
L'électrovanne Bürkert 5282 est utilisée pour les applications les plus exigeantes. La valve est conçue pour durer. Grâce à la membrane de séparation et aux larges orifices de pilotage, la vanne peut être utilisée pour des fluides légèrement contaminés, ce qui est impossible pour la plupart des types d'électrovannes. Grâce à la séparation des fluides, le 5282 convient également aux fluides agressifs. D'autres caractéristiques intéressantes sont la commande manuelle de série et les temps d'ouverture et de fermeture réglables. De plus, la fonction du circuit peut facilement être modifiée de NC à NO, simplement en tournant la vanne pilote 3/2 voies sur le dessus du corps de la vanne principale. La vanne 5282 est disponible dans une large gamme de matériaux de boîtier et d'étanchéité. Le boîtier en laiton répond à toutes les exigences européennes en matière d'eau potable.
Cette valve est munie d'un joint NBR. Le NBR convient à l'eau froide, à l'air comprimé et aux huiles. Pour de nombreux autres fluides, le FKM (Viton) ou l'EPDM présentent de meilleures propriétés générales.
Veuillez consulter le tableau de résistance chimique pour d'autres produits.
Les électrovannes sont des vannes à commande électrique qui s'ouvrent ou se ferment au moyen d'un courant électrique traversant un solénoïde (bobine). Tant qu'ils sont alimentés en électricité, ils consomment de l'énergie. Ils s'ouvrent et se ferment rapidement. Ils sont sensibles à la saleté et ne peuvent être utilisés qu'avec des liquides ou des gaz propres.
Des avantages importants
- Le boîtier en laiton répond à toutes les exigences européennes en matière d'eau potable.
- Très fiable grâce à la conception robuste et à la conception de la séparation des médias
- Peut être utilisé avec des milieux légèrement contaminés ou agressifs
- Changement facile entre NC et NO en tournant la partie supérieure de 180 degrés
- Équipé en standard d'une commande manuelle verrouillable
- Les temps de réponse (ouverture et fermeture) peuvent être réglés séparément (pas de coup de bélier !)
- Conception Bürkert : fiabilité et durabilité éprouvées
Applications
- Traitement de l'eau/des eaux usées
- Traitement chimique
- Construction navale (systèmes de lubrification centralisée)
- Contrôle de la pollution (systèmes de filtration)
- Séparateur dans les systèmes d'eau potable
- Industrie céramique
- Technologie offshore
Important
- Utiliser des liquides ou des gaz propres. Les électrovannes sont très sensibles à la saleté.
- Ne pas alimenter la bobine lorsqu'elle est retirée de la vanne. La bobine surchauffe et risque de griller.
- Les vannes à commande indirecte ont besoin d'une pression différentielle pour fonctionner. Un système fermé, tel qu'un système de chauffage central, a généralement une pression différentielle inconnue et probablement trop faible.
- Assurez-vous que la vanne est adaptée à l'application et que les matériaux sont adaptés au fluide et à la température.
Descriptions
| Durée | Description | ||||||||||||||||||
| Électrovanne | Vanne à commande électromécanique. Un courant électrique traversant un solénoïde est utilisé pour ouvrir ou fermer la vanne. | ||||||||||||||||||
| Exploitation indirecte | Les électrovannes indirectes ou à servocommande utilisent la pression différentielle du fluide pour ouvrir ou fermer la vanne. La pression différentielle minimale est généralement de 0,5 bar. La pression du fluide étant utilisée, une bobine relativement petite peut actionner un grand diaphragme et donc un débit élevé. | ||||||||||||||||||
| 2/2 voies | 2 orifices (entrée et sortie) et 2 positions (ouvert et fermé). | ||||||||||||||||||
| NBR | Le NBR (caoutchouc nitrile) est utilisé comme matériau d'étanchéité. Convient pour l'air, l'eau et les huiles. Le NBR ne convient pas à l'ozone ou à l'acétone. L'EPDM est préférable pour l'eau chaude, la vapeur et les substances alcalines. Pour la plupart des autres fluides, le FKM (Viton) est une alternative plus résistante et durable. Voir l'aperçu de la compatibilité des matériaux. | ||||||||||||||||||
| 230V AC | 230 volts AC (50Hz). Pour la plupart des types de vannes, différentes bobines sont disponibles (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Utilisez toujours l'alimentation électrique appropriée. | ||||||||||||||||||
| Valeur Kv | Débit (m3/h) d'une eau à 20°C à travers la vanne pour une perte de charge de 1 bar. Le débit peut être calculé à l'aide de la formule suivante Q=Kv√dp. Exemple : Le débit d'une vanne avec Kv=0,5 dans un système avec une pression d'entrée de 2 bars et une sortie libre peut être calculé avec : 0,5√2=0,7m3/h, ou 12 litres/min. Pour les gaz, une autre formule doit être utilisée, le débit sera plus élevé. Notre calculateur de dimensionnement des vannes est un outil pratique pour déterminer la valeur Kv requise. | ||||||||||||||||||
| 1 pouce | Filetage G1 (BSPP). Déterminer la taille de la vanne en fonction du débit souhaité et du diamètre de la conduite. Grâce à la gamme de raccords, vous pouvez raccorder la vanne au type de tuyau souhaité.
|
Remarque : ce produit est fabriqué sur commande et ne peut donc malheureusement pas être retourné.
