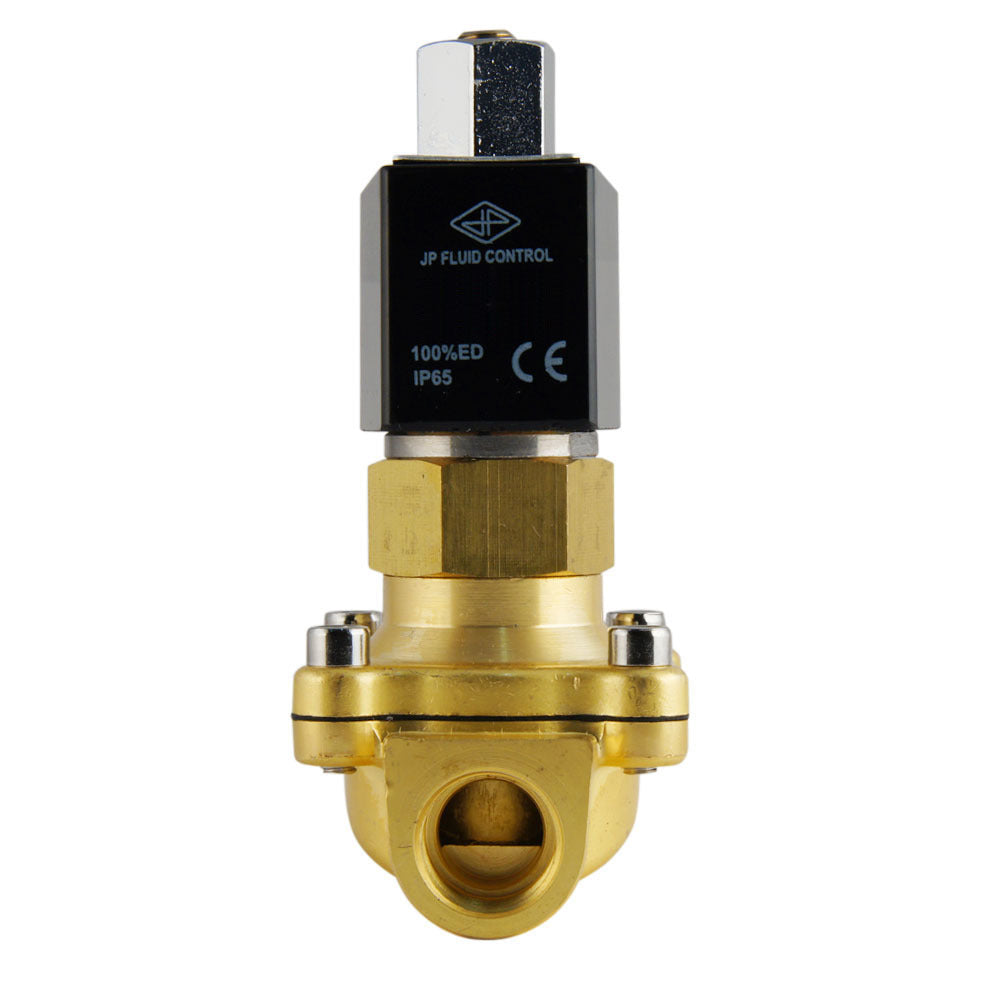

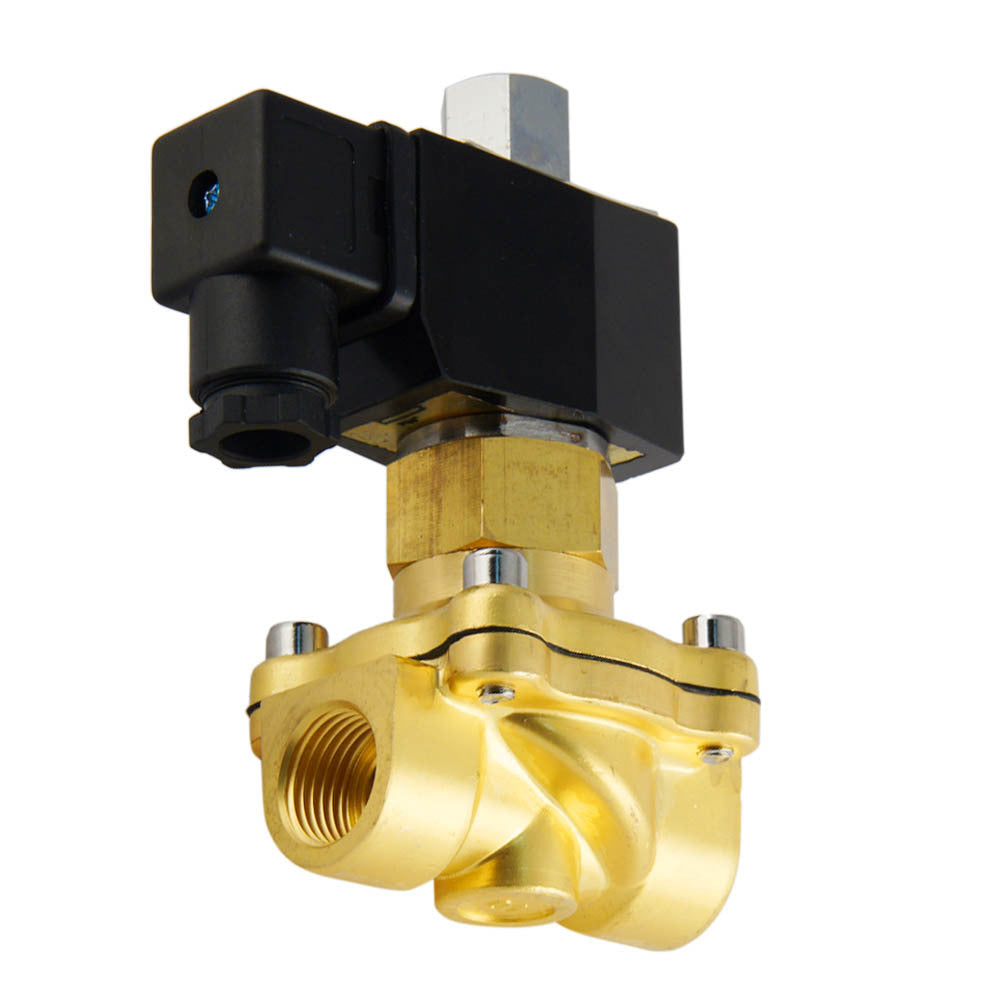

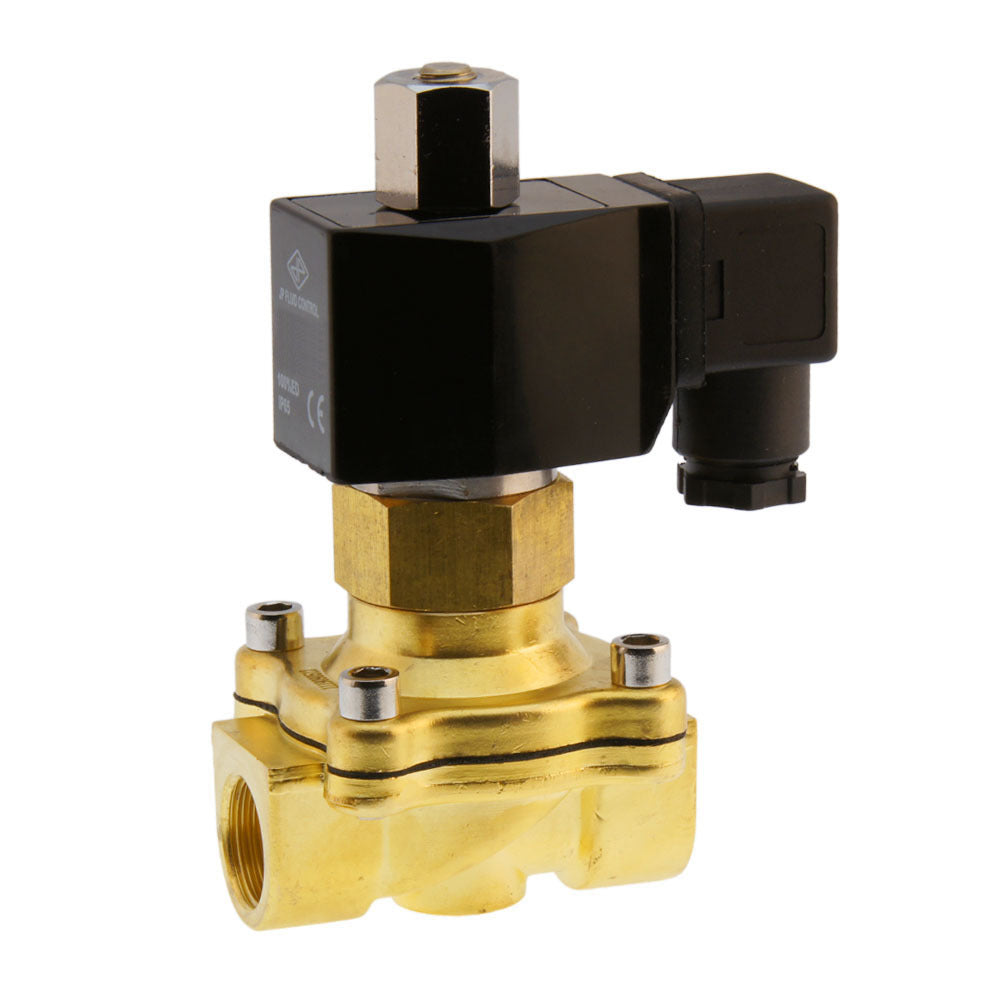

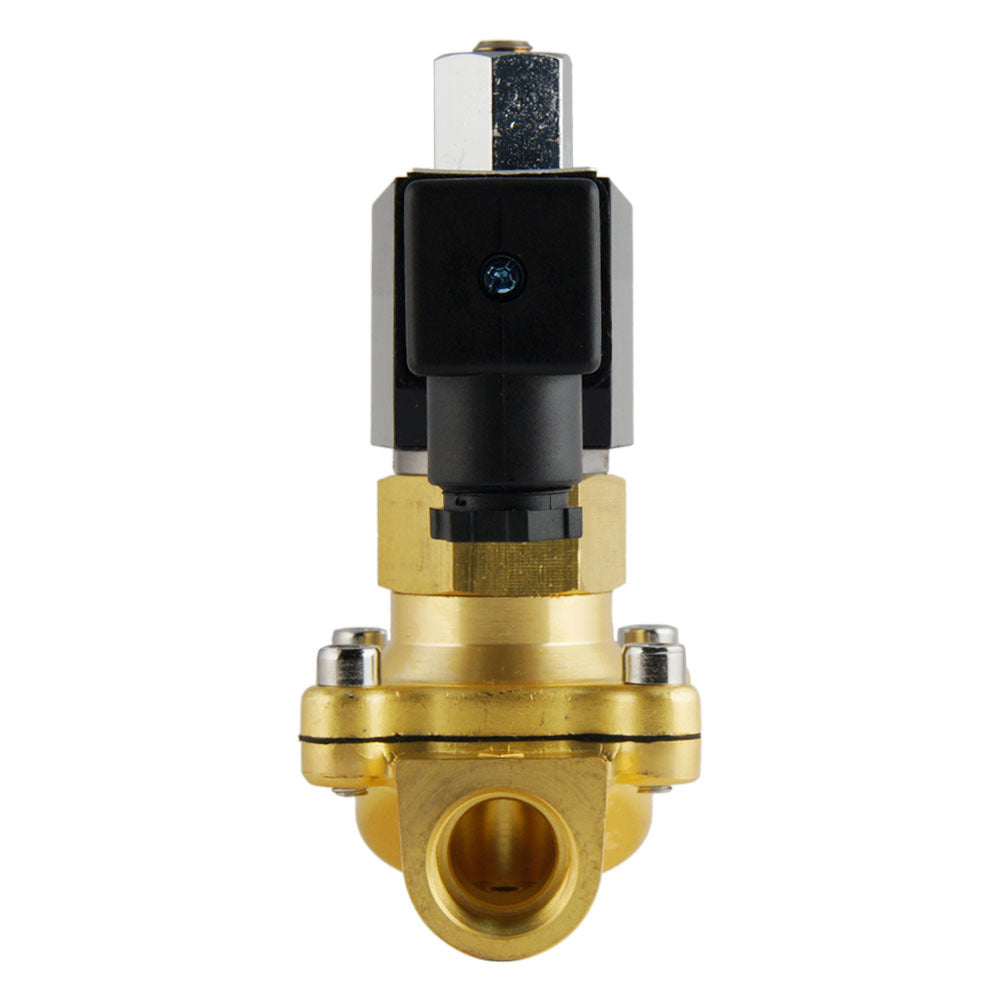

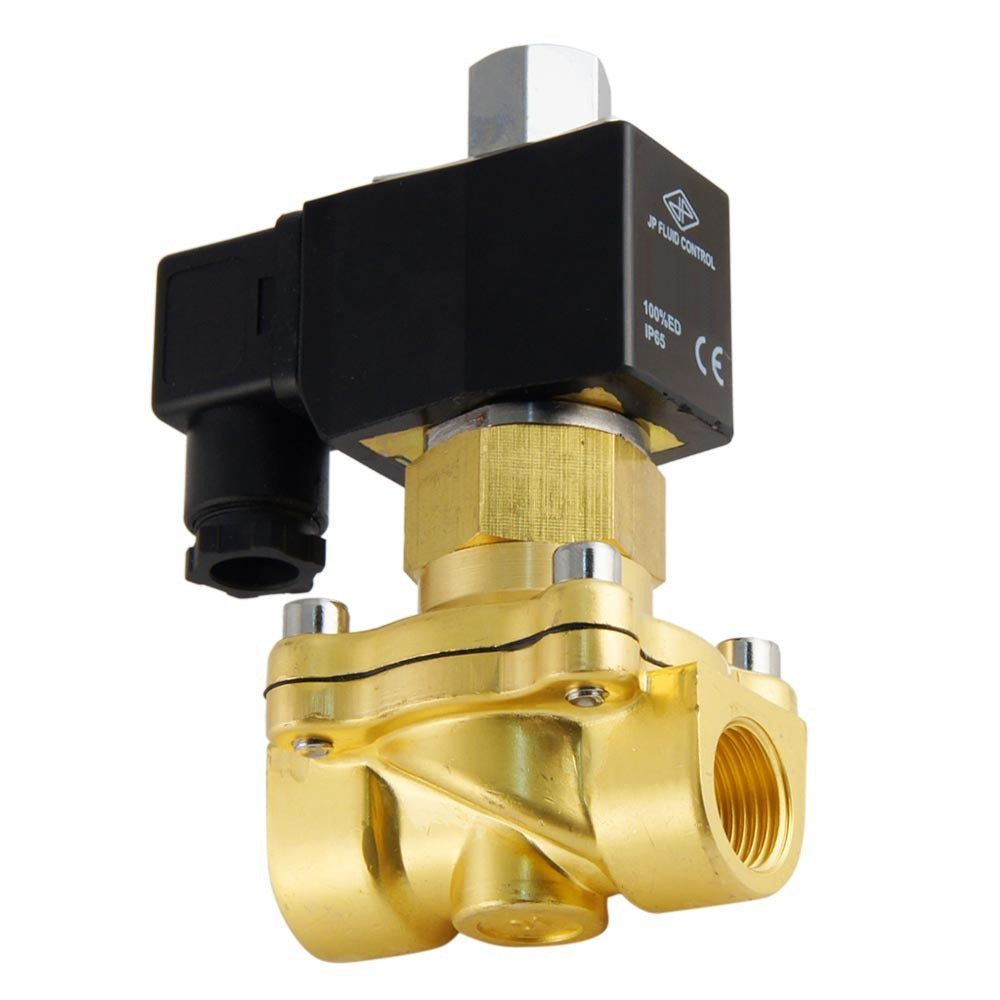

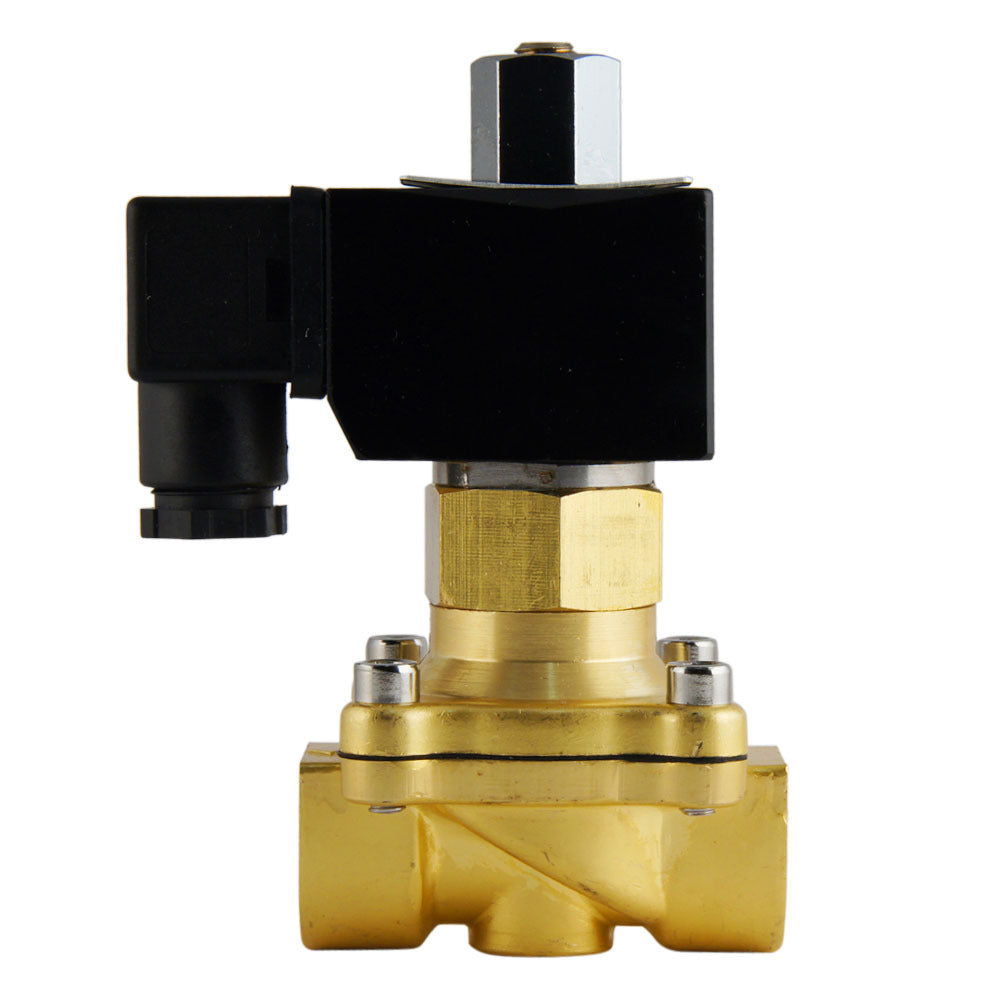

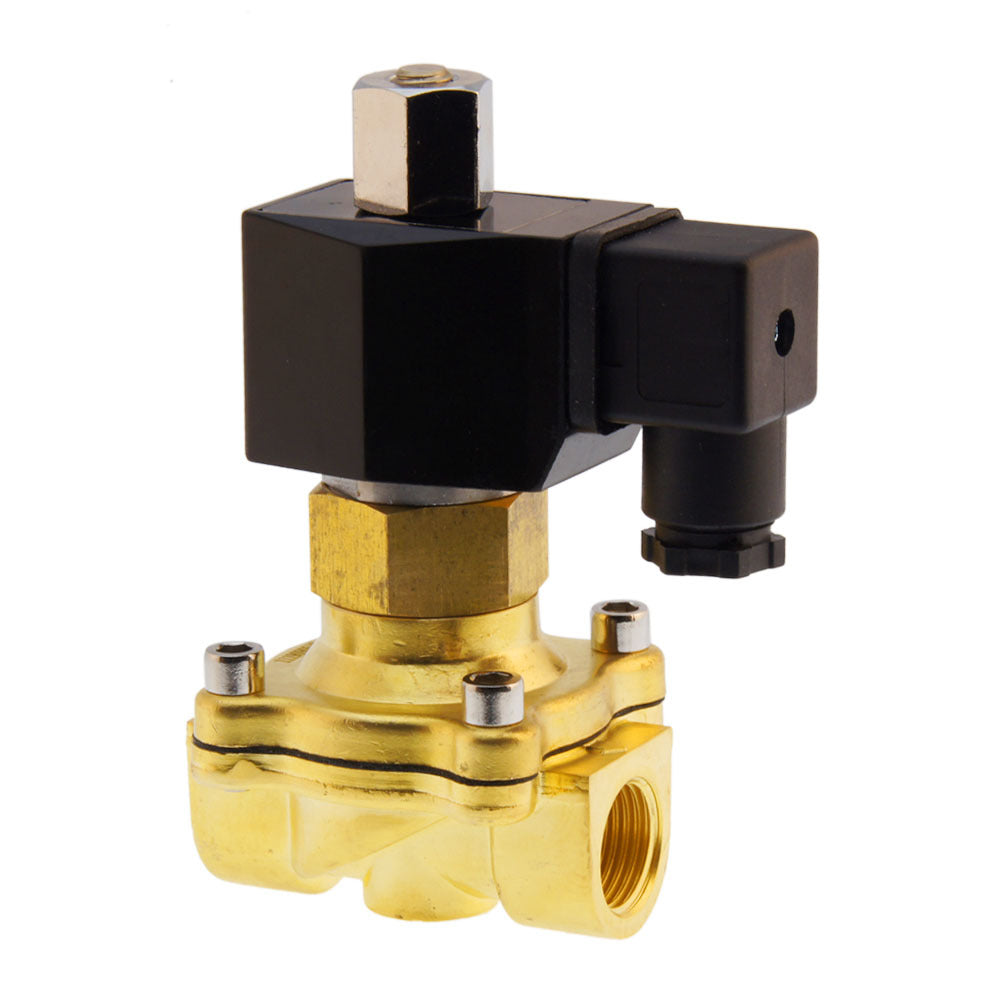

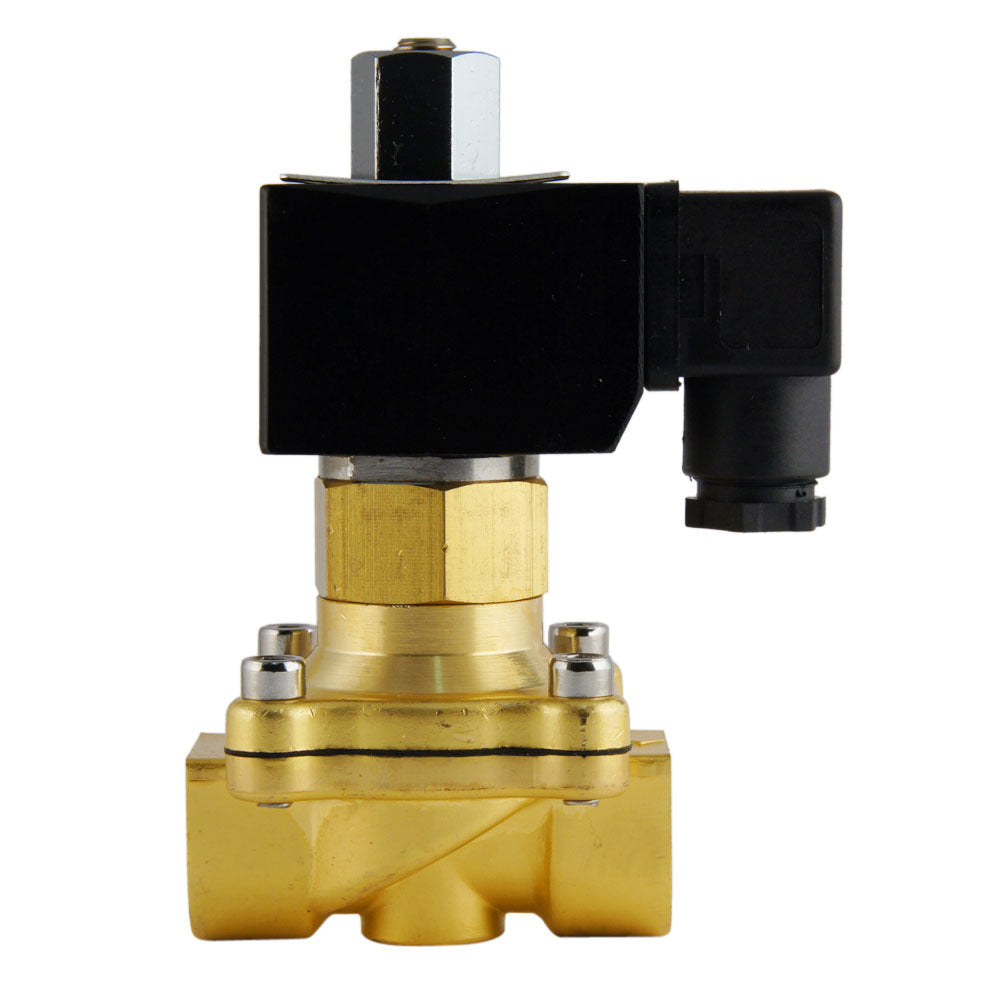

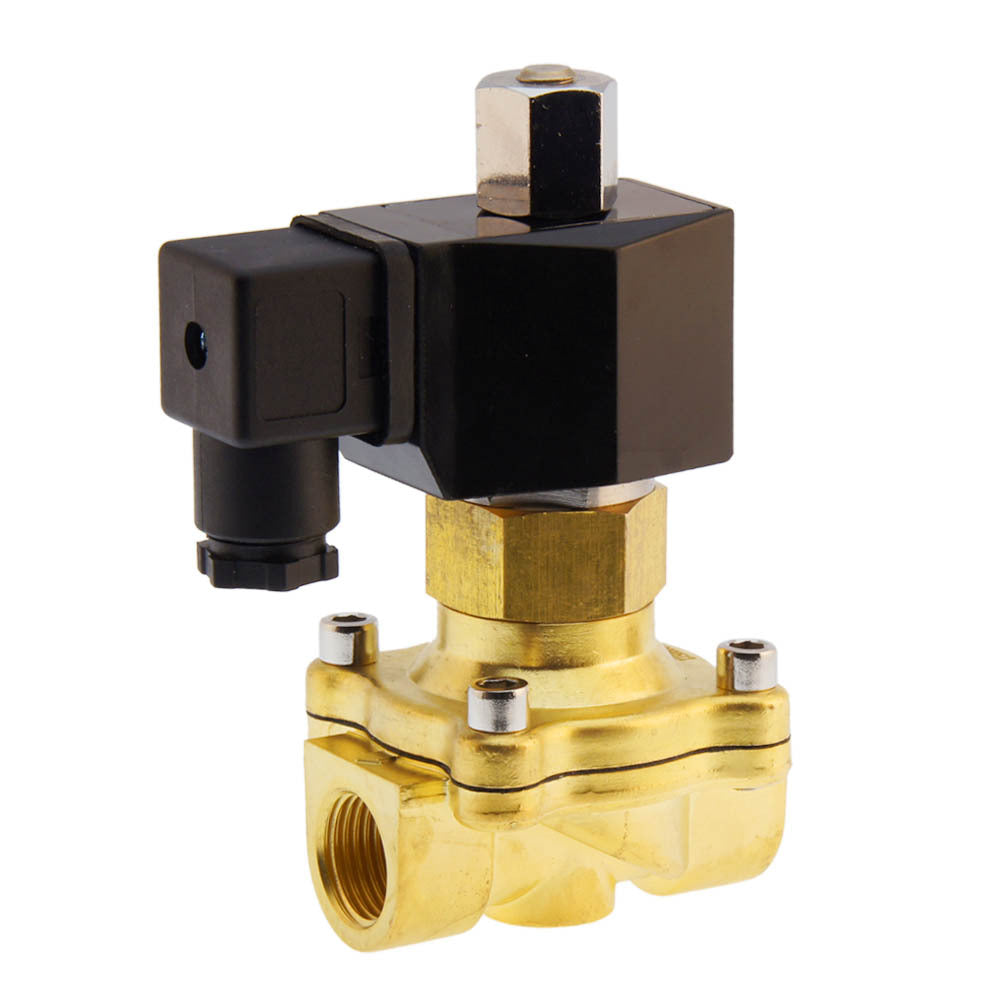

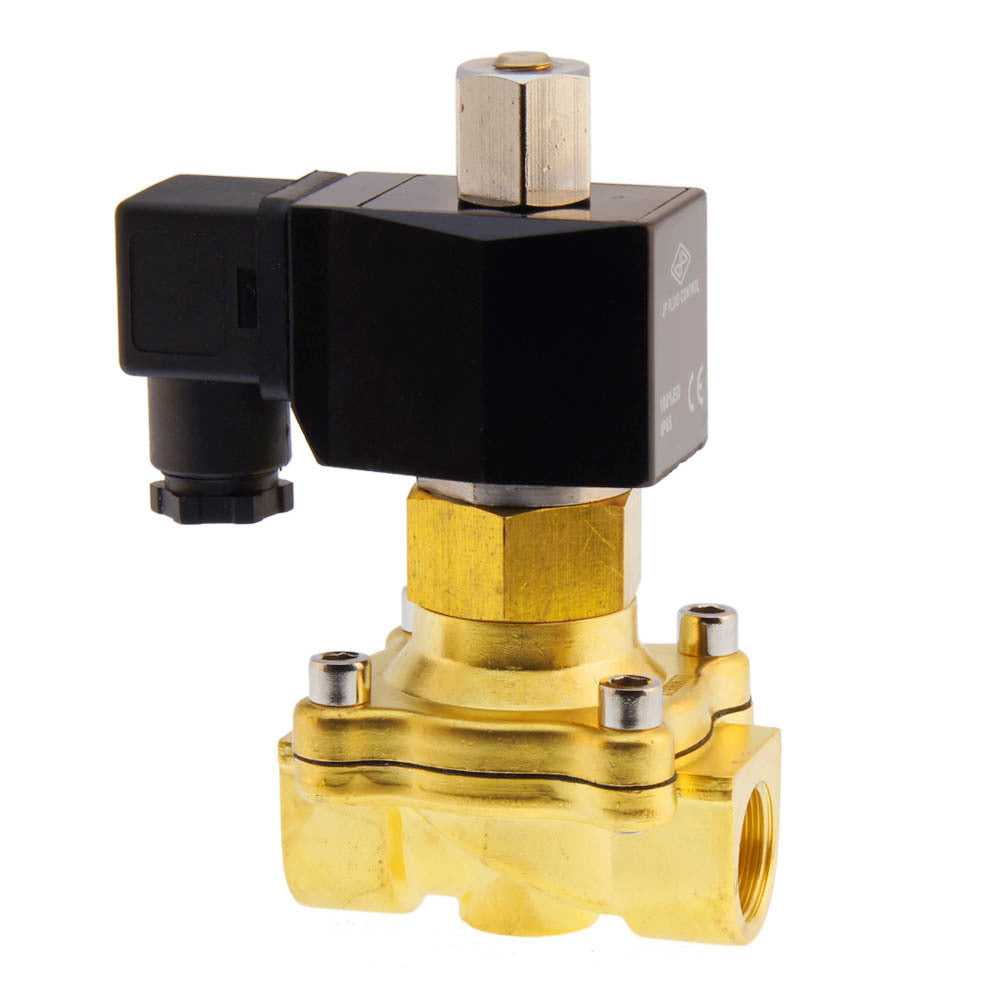

Electrovanne DF-SB 3/8'' NO laiton EPDM 0-5bar 230V AC
Electrovanne 2 voies JP Fluid Control (type DF-SB) avec filetage G 3/8 pouce et bobine 230 V AC. La fonction du circuit de l'électrovanne est normalement ouverte (tension = fermeture) et à fonctionnement semi-direct, de sorte qu'aucune pression différentielle n'est requise. Convient pour une température maximale de 120°C (248°F) et une pression de 0 à 5 bars (0 à 73 psi). Boîtier en laiton avec joint EPDM et un orifice de 16 mm. La valeur Kv est de 4,09 m3/h (68,18 l/min à dp=1 bar d'eau).
- Prix normal
- €97,02
- Prix normal
- €80,85
Description
Il s'agit d'une electrovanne à 2 voies à fonctionnement semi-direct de JP Fluid Control avec des filets G 3/8 pouces et une bobine de 230 V CA. La vanne est dotee d'un boîtier en laiton avec joint en EPDM et d'un orifice de 16 mm (environ 5/8 pouce). La fonction du circuit de l'electrovanne est normalement ouverte, ce qui signifie que la vanne se ferme lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0 à 5 bars (0 à 73 psi) et à une temperature maximale de 120° C (248° F). La vanne a une valeur Kv de 4,09 m3/h, ce qui se traduit par un debit de 68,18 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 4.73, ce qui signifie 4.73 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de selectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapte aux fluides neutres et resistant à de nombreux produits chimiques. Le joint EPDM (caoutchouc ethylène-propylène-diène monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il resiste mal aux huiles et aux graisses. Consultez notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectee.
Pour :
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livre avec bobine et connecteur
- Les vannes à commande semi-directe fonctionnent à partir de 0 bar, ce qui les rend adaptees aux systèmes à basse pression ou alimentes par gravite, aux circuits fermes en circulation ou même aux vides grossiers.
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- L'EPDM ne convient pas aux huiles et aux graisses.
- Si votre pression differentielle est toujours superieure à 0,5 bar, une electrovanne à commande indirecte peut être une alternative avec une meilleure efficacite energetique et des coûts totaux inferieurs.
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut devenir chaude. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie DF-SB
La DF-SB est une electrovanne 2/2 voies à commande semi-directe (normalement ouverte). Les electrovannes ont un orifice de 16 mm à 25 mm, elles fonctionnent à partir de 0 bar et sont adaptees aux debits moyens. Le corps est disponible en laiton ou en acier inoxydable avec un joint NBR, EPDM ou FKM. Les electrovannes DF-SB sont compatibles avec toutes les bobines de la serie CS2.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
