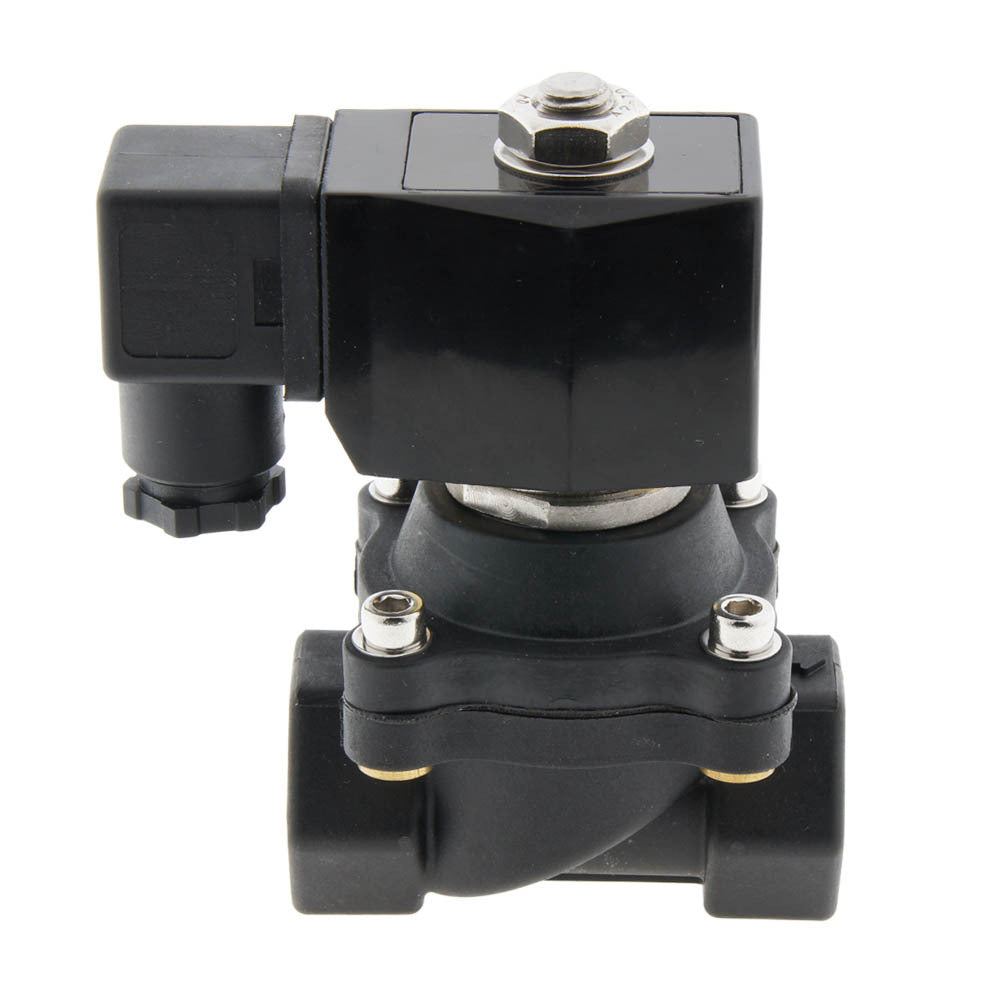

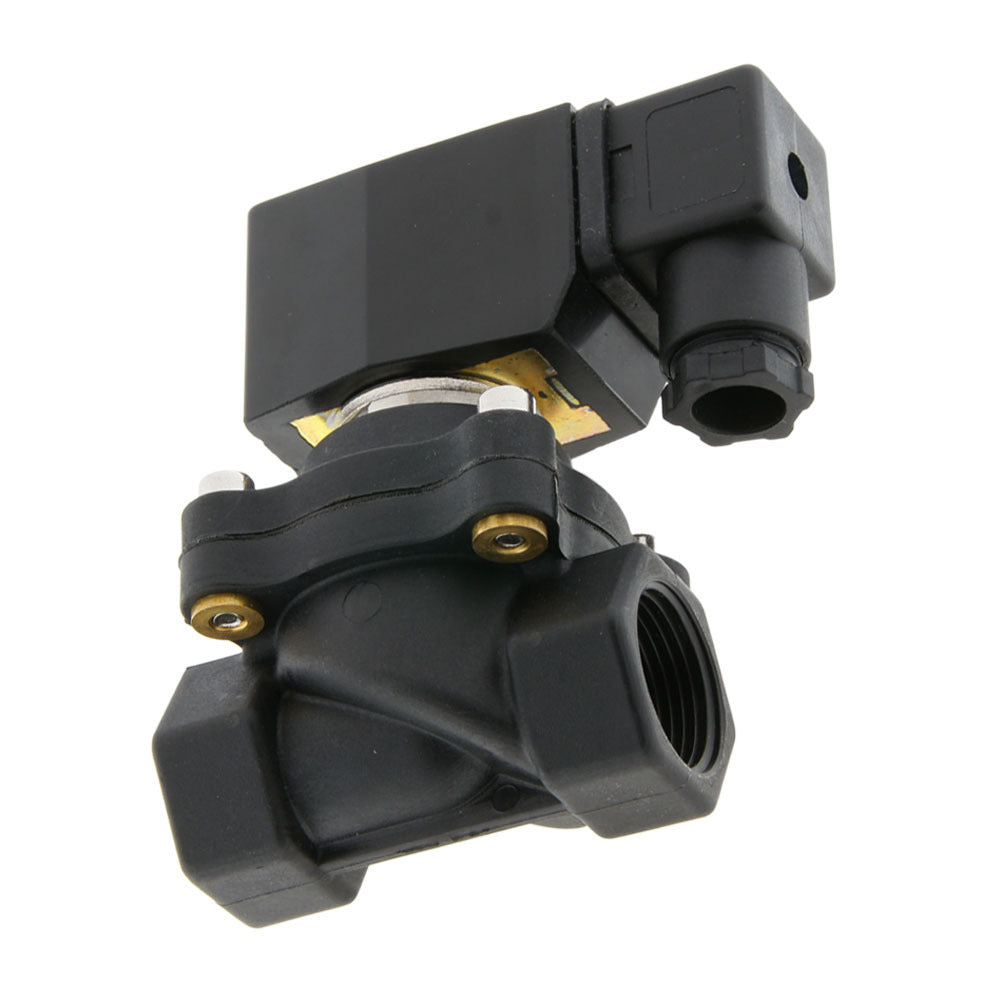

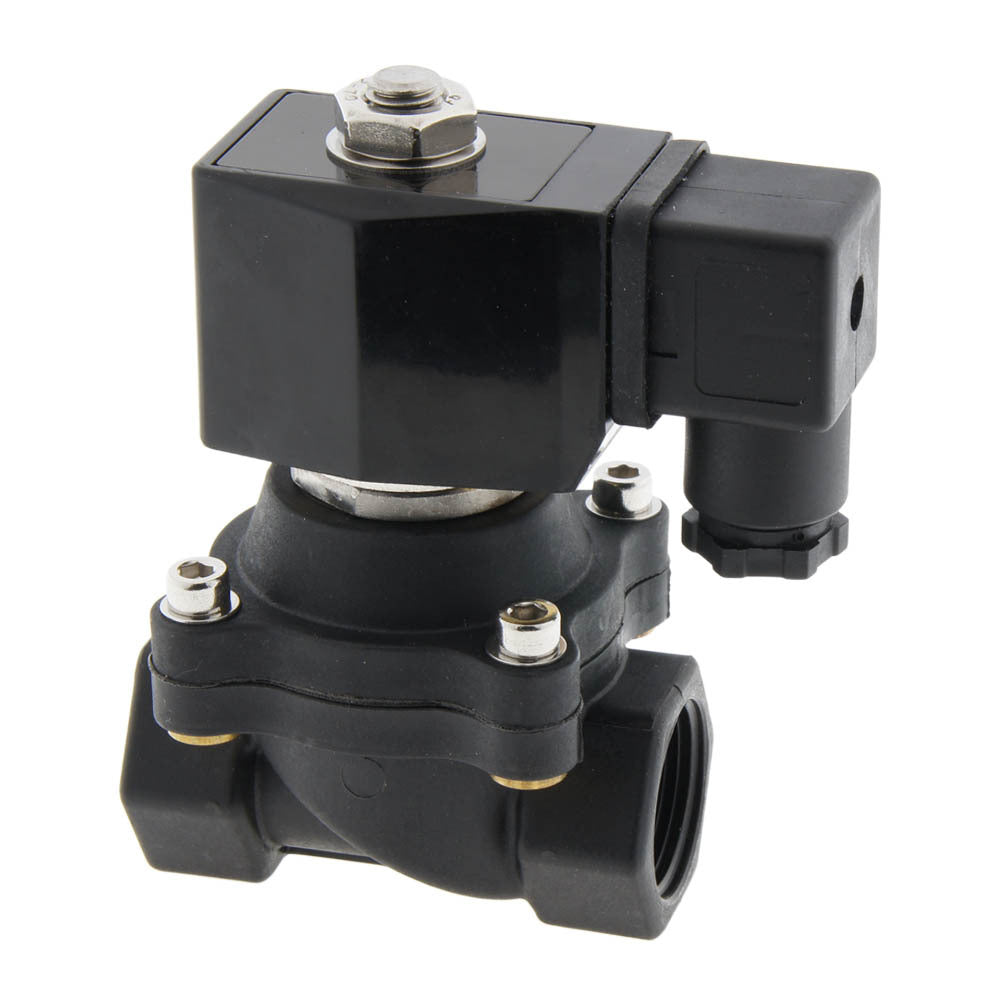

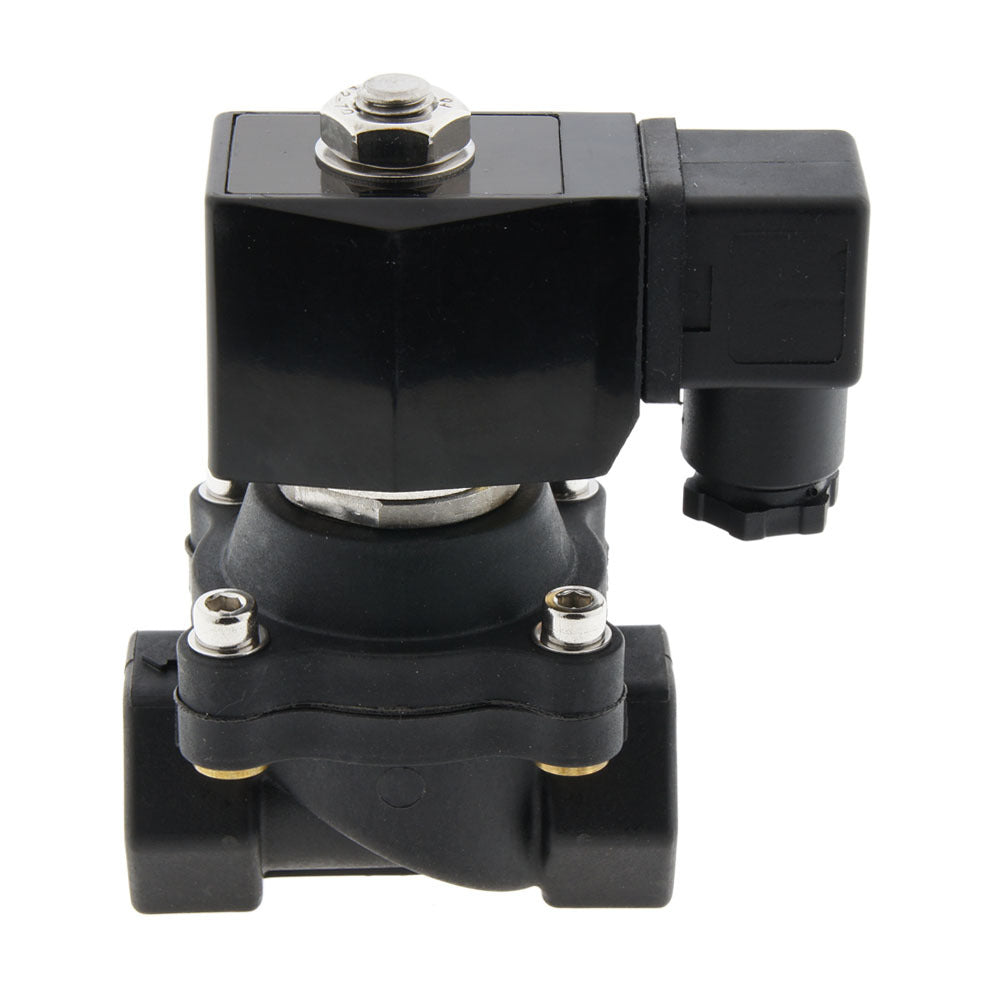

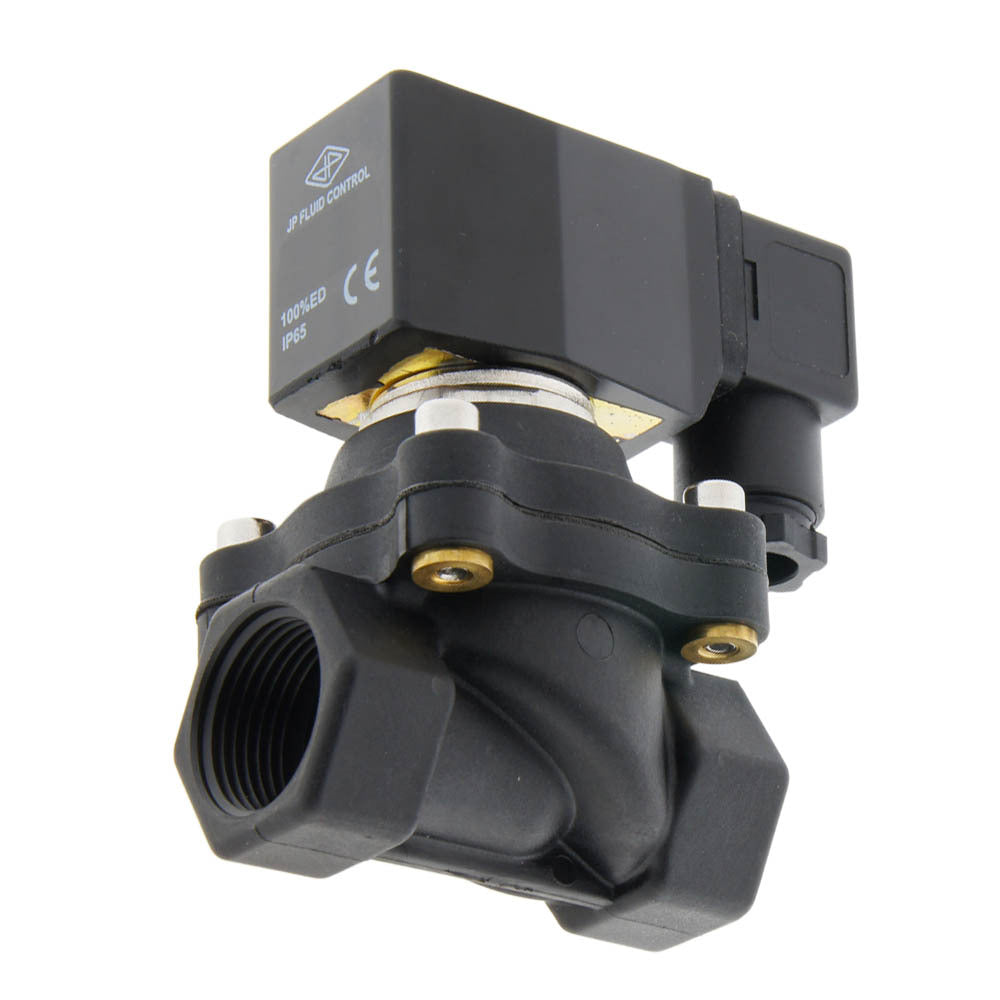

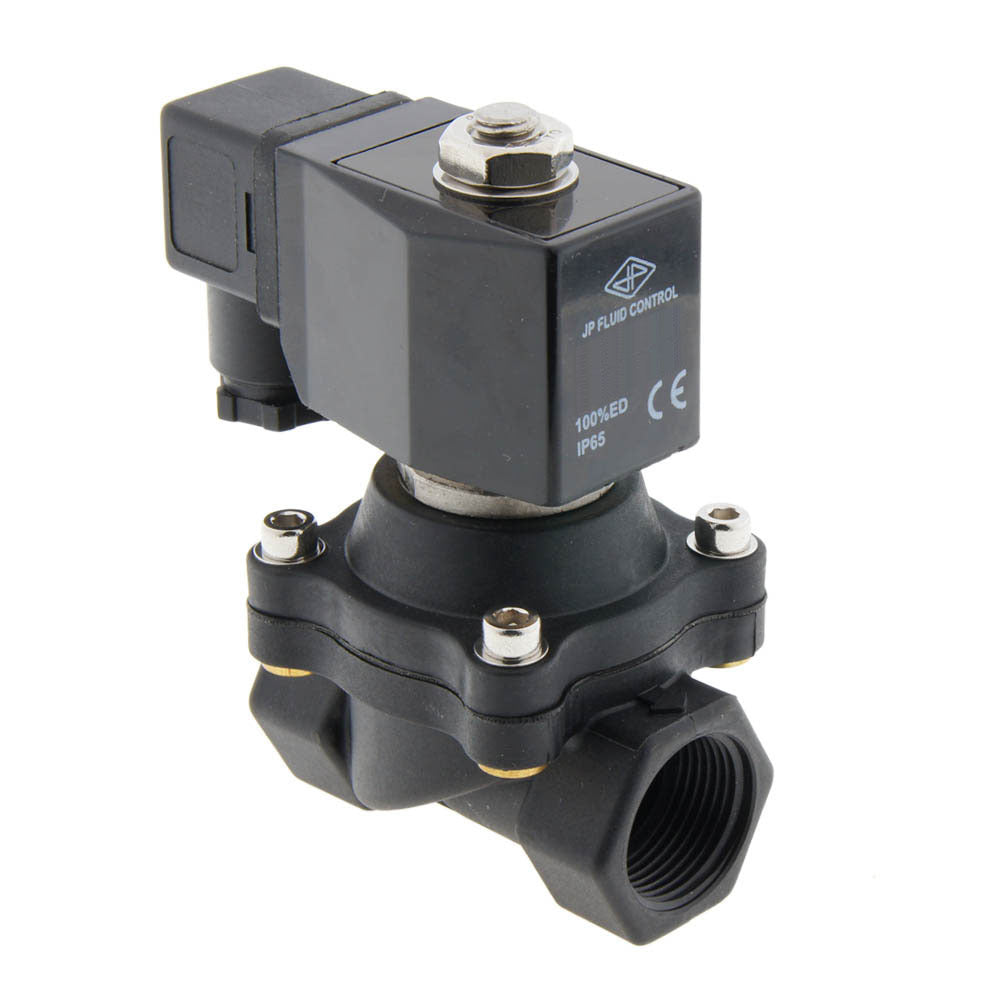

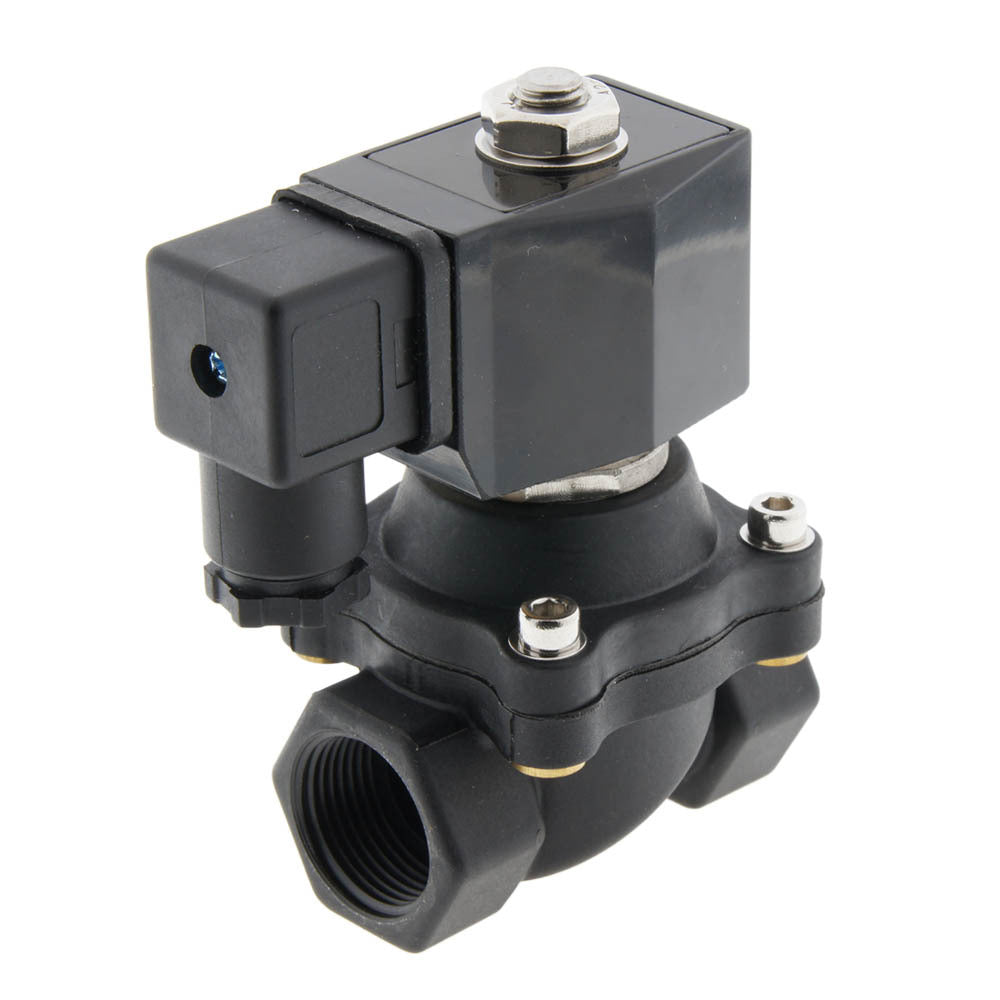

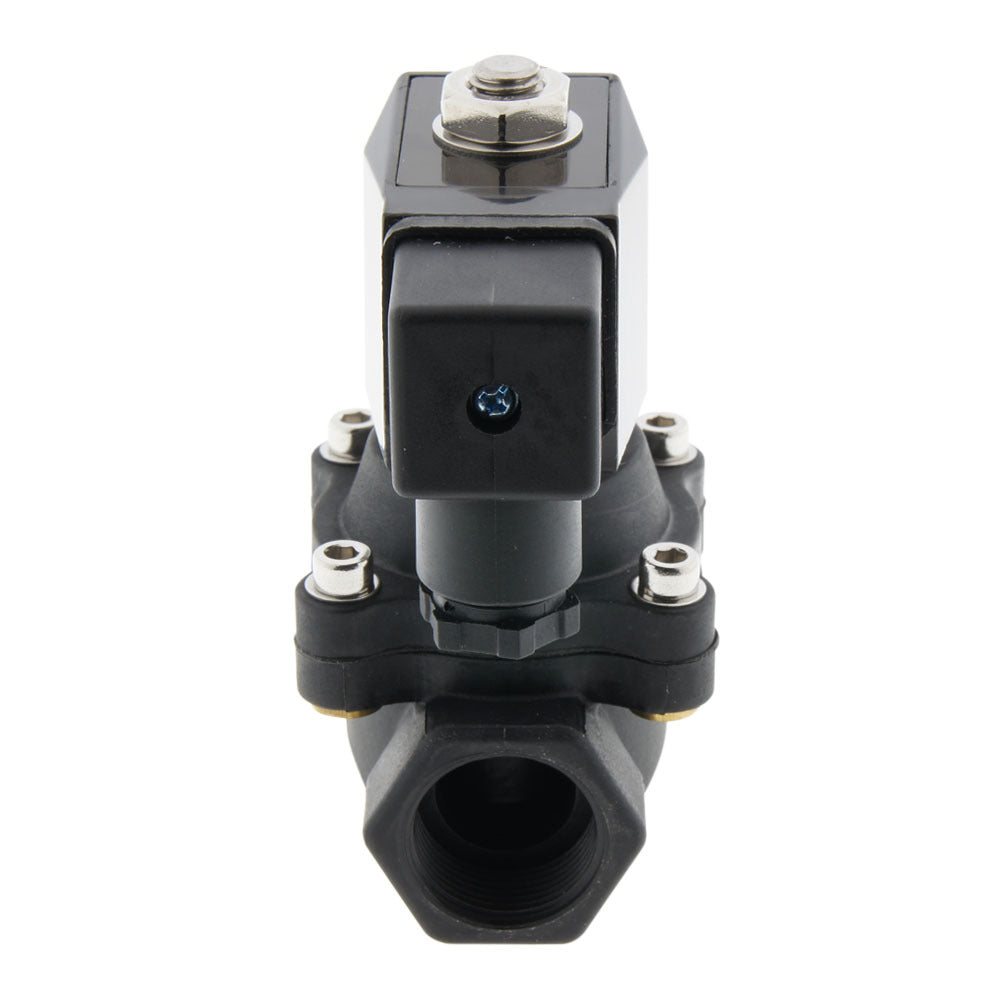

Electrovanne DF-SA 3/4'' Nylon EPDM 0-8bar 24V AC

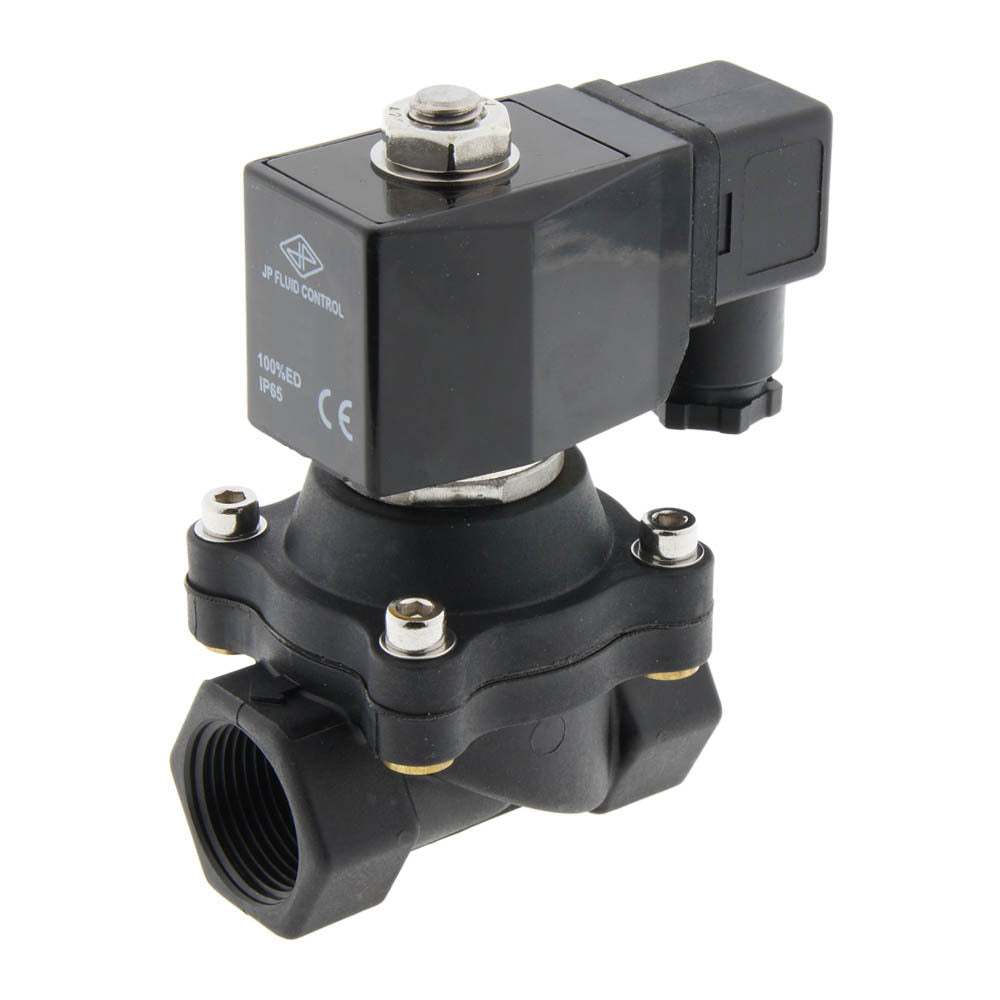

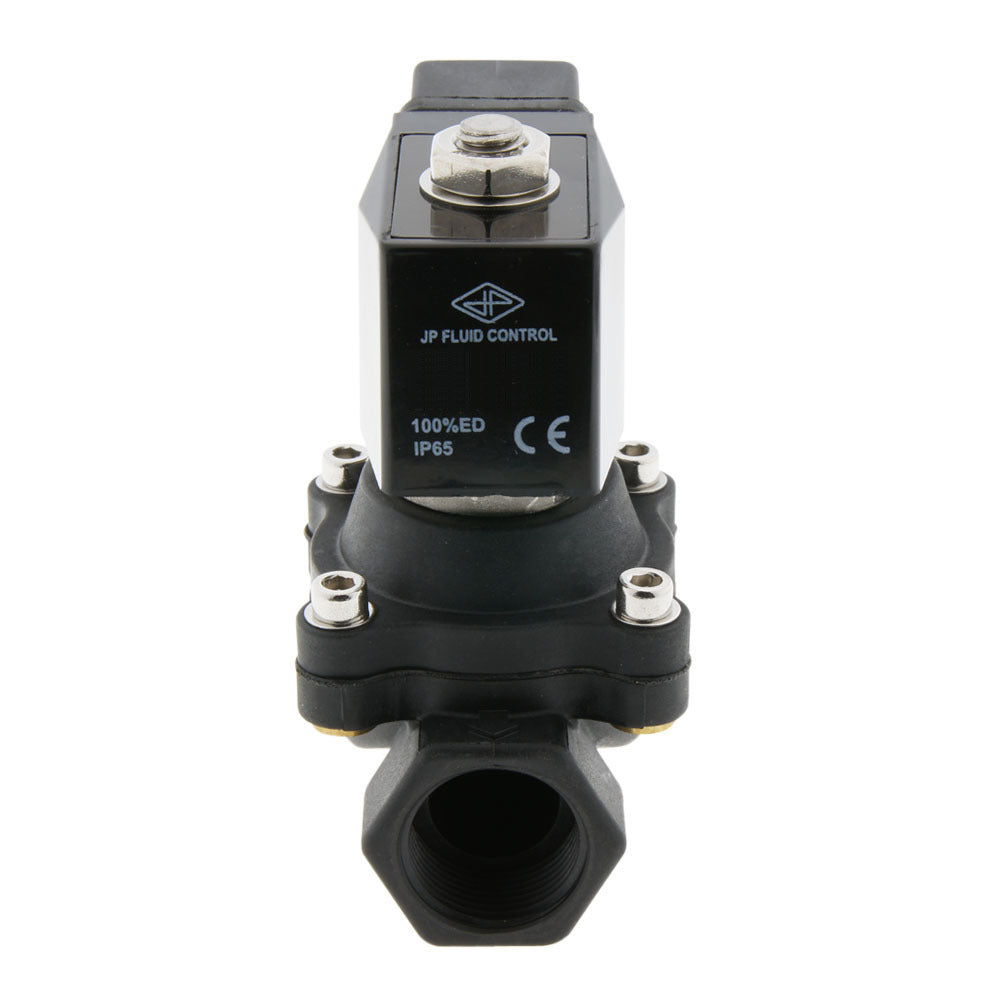

Electrovanne 2 voies JP Fluid Control (type DF-SA) avec filetage G 3/4 pouce et bobine 24 V AC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et à fonctionnement semi-direct, de sorte qu'aucune pression différentielle n'est requise. Convient pour une température maximale de 80°C (176°F) et une pression de 0 à 8 bars (0 à 116 psi). Boîtier en plastique avec joint EPDM et un orifice de 20 mm. La valeur Kv est de 6,48 m3/h (108,02 l/min à dp=1 bar d'eau).
- Prix normal
- €69,91
- Prix normal
- €58,26
Description
Il s'agit d'une electrovanne à 2 voies à fonctionnement semi-direct JP Fluid Control avec filetage G 3/4 pouce et bobine 24 V CA. La vanne a un boîtier en plastique avec un joint en EPDM et un orifice de 20 mm (environ 3/4 de pouce). La fonction du circuit de l'electrovanne est normalement fermee, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0 à 8 bars (0 à 116 psi) et à une temperature maximale de 80° C (176° F). La vanne a une valeur Kv de 6,48 m3/h, ce qui se traduit par un debit de 108,02 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 7.49, ce qui signifie 7.49 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de selectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le joint EPDM (caoutchouc ethylène-propylène-diène monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il resiste mal aux huiles et aux graisses. Consultez notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectee.
Pour :
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livre avec bobine et connecteur
- Les vannes à commande semi-directe fonctionnent à partir de 0 bar, ce qui les rend adaptees aux systèmes à basse pression ou alimentes par gravite, aux circuits fermes en circulation ou même aux vides grossiers.
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- L'EPDM ne convient pas aux huiles et aux graisses.
- Si votre pression differentielle est toujours superieure à 0,5 bar, une electrovanne à commande indirecte peut être une alternative avec une meilleure efficacite energetique et des coûts totaux inferieurs.
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut devenir chaude. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie DF-SA
La DF-SA est une electrovanne 2/2 voies à commande semi-directe (normalement fermee). La valve a un orifice de 16 mm à 25 mm. La serie DF-SA fonctionne à partir de 0 bar et convient aux debits moyens. Le corps est disponible en laiton ou en acier inoxydable avec un joint NBR, EPDM ou FKM. Les electrovannes DF-SA sont compatibles avec les bobines des series CS2 (jusqu'à 1 pouce) et CS8 (à partir de 1-1/4 pouce).
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
