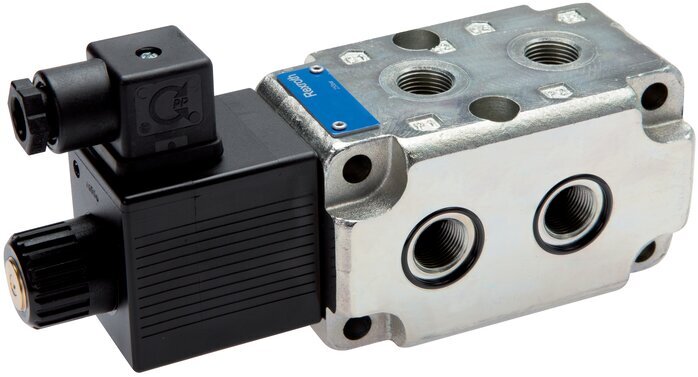

Électrovanne de dérivation hydraulique 6/2 voies G1/2'' 250bar 12 V DC

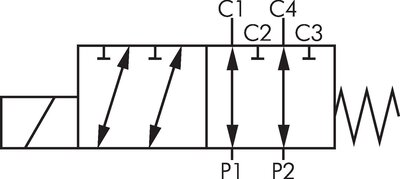

Électrovanne de dérivation 6/2 voies pour montage en ligne, G1/2 BSPP, jusqu'à 250 bar. Elle permet à un distributeur d'alimenter tour à tour deux actionneurs : au repos, P1 et P2 sont reliés à C1 et C4, sous tension à C2 et C3. Débit nominal 90 l/min. Bobine 12 V DC, 45 W, IP65. Corps en fonte ductile et joints NBR, pour huile minérale de -20 à +80 °C. Livrée avec bobine et connecteur.
- Prix normal
- €431,09
- Prix normal
- €359,24
Description
À utiliser lorsqu'une machine ne dispose que d'un seul distributeur mais nécessite une fonction supplémentaire, par exemple un second vérin qui travaille tour à tour avec le premier. La pression peut être appliquée sur n'importe quel orifice. À fort débit, la limite de commutation baisse : l'électrovanne commute à la pleine pression de 250 bar jusqu'à 30 l/min, et au débit nominal de 90 l/min jusqu'à environ 130 bar. Montez-la avec des vis à tête cylindrique à six pans creux M8 (DIN 912). Température ambiante de -20 à +50 °C.
Avantages :
- Ajoute un second actionneur à un seul distributeur
- Pression possible sur n'importe quel orifice
- Livrée avec bobine et connecteur
- IP65 : étanche aux poussières et protégé contre les jets d'eau à basse pression
Inconvénients :
- Commutation à la pleine pression de 250 bar uniquement jusqu'à 30 l/min - à 90 l/min environ 130 bar
- Alimente un seul actionneur à la fois - pour des mouvements indépendants, utilisez un distributeur séparé
Série :
Électrovannes de dérivation 6/2 voies à tiroir pour montage en ligne, jusqu'à 250 bar. Elles permettent à une source, par exemple un seul distributeur, d'alimenter tour à tour deux actionneurs : au repos, P1 et P2 sont reliés à C1 et C4, sous tension à C2 et C3. La pression peut être appliquée sur n'importe quel orifice. La gamme comprend une version G3/8 BSPP avec un débit nominal de 50 l/min et une version G1/2 BSPP avec 90 l/min, chacune avec une bobine 12 V DC ou 24 V DC (36 W et 45 W, tolérance de tension ±10 %, IP65). À fort débit, la limite de commutation descend sous 250 bar ; les courbes de limite de commutation de la fiche technique donnent les valeurs pour chaque taille. Corps en fonte ductile, pièces internes en acier et joints NBR, pour fluides hydrauliques à base d'huile minérale de -20 à +80 °C, à des températures ambiantes de -20 à +50 °C. Les électrovannes sont livrées avec bobine et connecteur et se montent avec des vis à tête cylindrique à six pans creux M8 (DIN 912).
