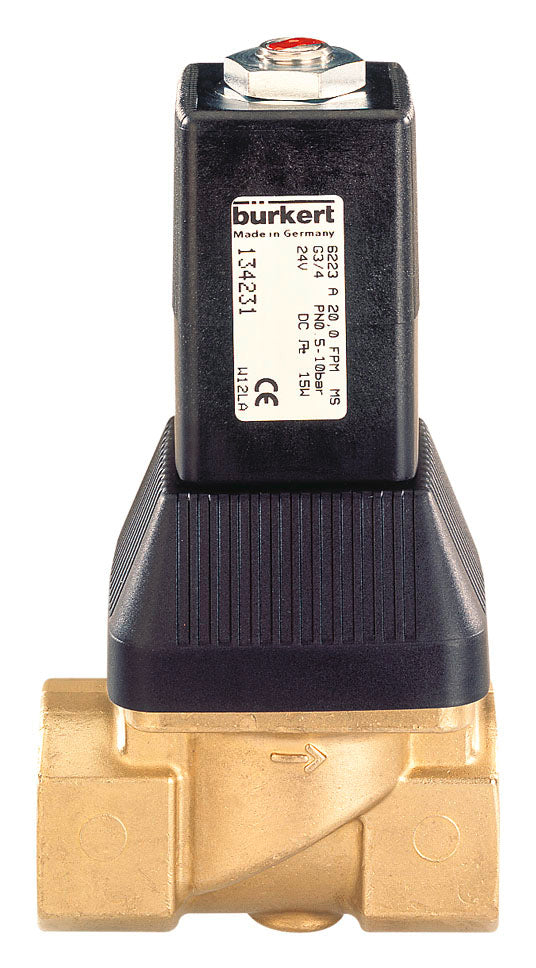

Électrovanne G3/8'' NC Laiton FKM 0.5-10bar/7-145psi 24VDC 6223 134229

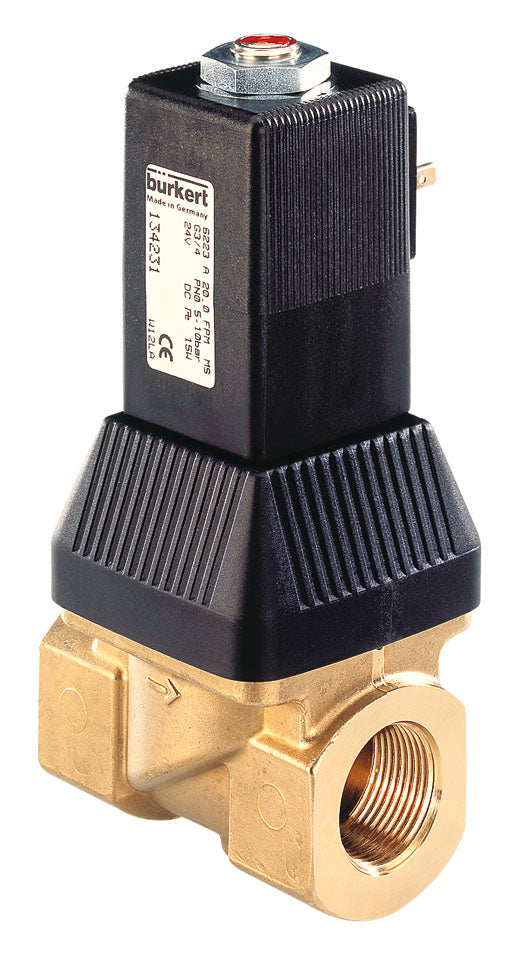

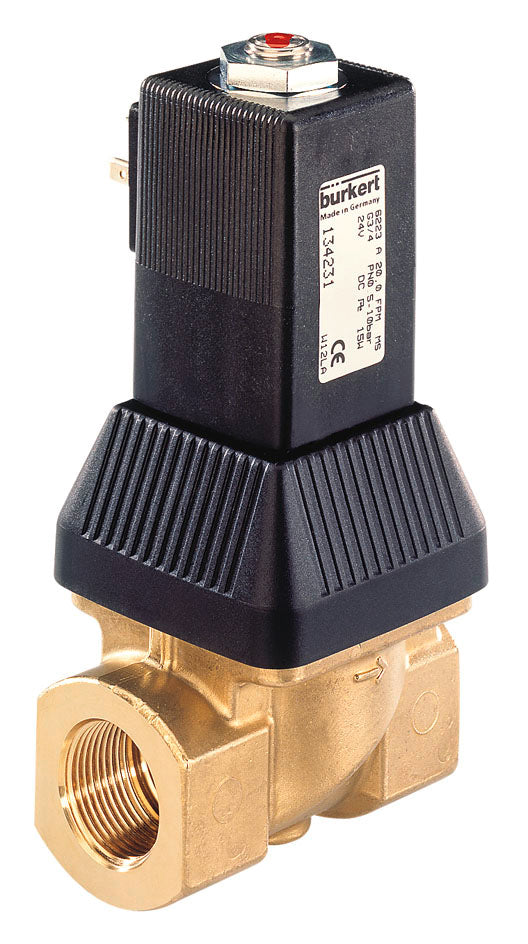

Ceci est une électrovanne 2/2 voies à fonctionnement indirect Burkert avec filetage G 3/8 pouces et une bobine de 24 V CC. La vanne a un boîtier en laiton avec joint FKM et une taille d'orifice de 10 mm. La fonction de circuit de l'électrovanne est normalement fermée, ce qui signifie que la vanne s'ouvre lorsque la tension est appliquée. Convient pour une plage de pression de 0.5 à 10 bar (7 à 145 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 1.5 m3/h, ce qui correspond à un débit de 25 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 2, ce qui signifie 2 GPM à 1 psi de chute de pression. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint FKM (caoutchouc fluoré ou Viton) a d'excellentes propriétés chimiques, est adapté à la plupart des huiles et des solvants, mais ne peut pas supporter l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le plongeur en acier inoxydable et les ressorts, sont également en contact avec le milieu et doivent être chimiquement compatibles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le milieu. La vanne a une classification IP65 si elle est correctement connectée.

Avantages :

• Bonne protection contre l'environnement grâce à la classification IP65
• Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes
• Contrôle possible avec un signal PWM

Inconvénients :

• Pas adapté aux faibles différences de pression (< 0.5 bar). En cas de faible pression ou de vide, envisagez une électrovanne (semi-)directe
• Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres
• La bobine peut devenir chaude lorsqu'elle est alimentée. Un environnement bien ventilé est recommandé
• Connecteur DIN non inclus

Série :

La Bürkert 6223 est une vanne contrôlée proportionnellement à fonctionnement indirect et est principalement utilisée pour le contrôle du débit pour de grands débits avec des fréquences d'ouverture et de fermeture relativement élevées. L'ouverture et la fermeture dépendent de la différence de pression entre les ports d'entrée et de sortie. Par conséquent, une pression différentielle minimale est toujours requise. La vanne fonctionne de 0.5 à 10 bar et la taille des ports varie de 3/8 " à 1 ". Les tailles d'orifice peuvent être DN 10, DN 13 ou DN 20. Le débit peut être contrôlé à l'aide d'un contrôleur numérique (par exemple, le Bürkert 8605 ou 8611). Veuillez noter que la taille de la vanne peut être plus critique dans les configurations de contrôle de débit. Pour des conseils sur le choix de la vanne et si la vanne 6223 est adaptée pour vous, veuillez lire notre article sur les électrovannes proportionnelles ou contacter notre support technique.

Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
