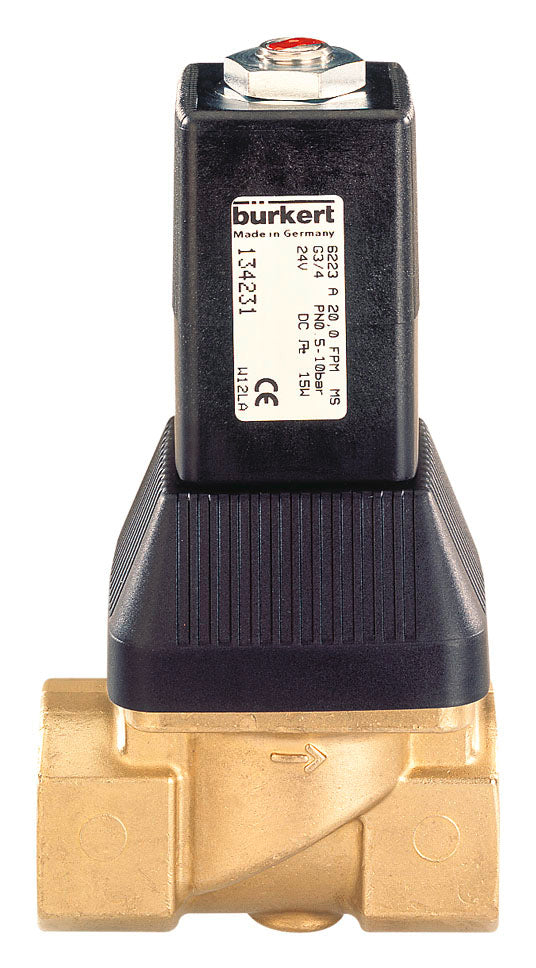

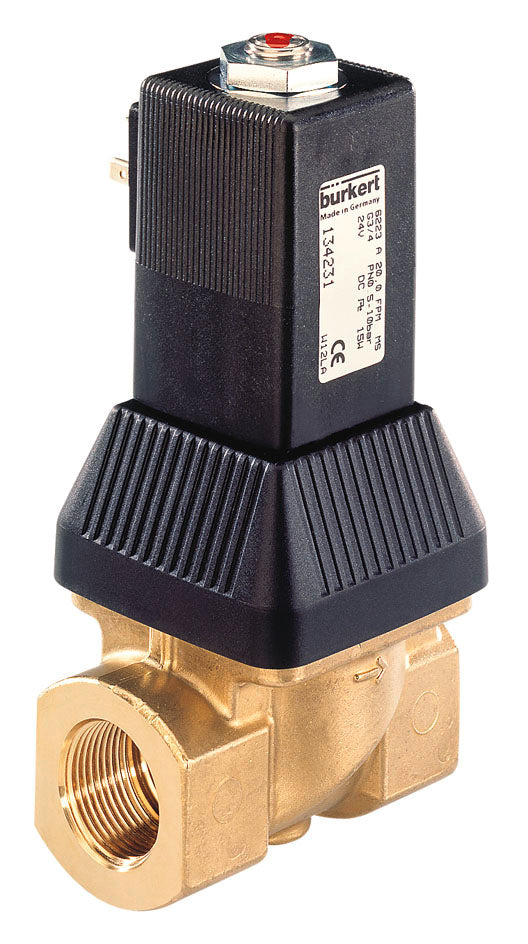

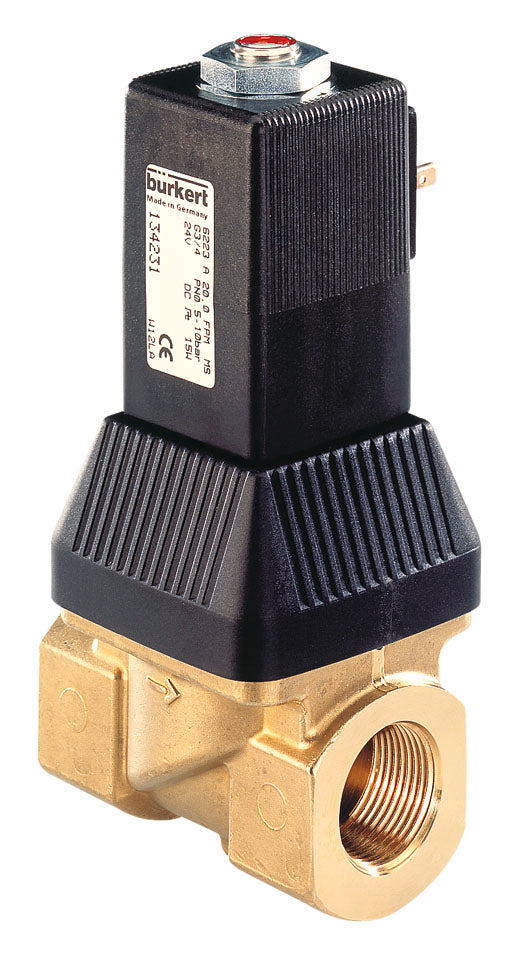

Electrovanne d'oxygène proportionnelle 24VDC en laiton G1'' 6223 222477
Electrovanne 2/2 voies Bürkert (type 6223) avec filetage G1'' et bobine 24V DC. Conçu pour un contrôle proportionnel du débit. Normalement fermé (tension = ouvert) et à fonctionnement indirect, une faible pression différentielle est donc nécessaire. Pour des fluides de 90°C maximum à une pression différentielle de 0,5-10 bar. Boîtier en laiton avec joint FKM et orifice de 20 mm. La valeur Kv est de 5,4 m3/h (90 l/min à dp=1 bar d'eau).
Note: Connecteur DIN non inclus
- Prix normal
- €477.59
- Prix normal
- €397.99
Description
Electrovanne 2/2 à commande indirecte Bürkert avec filetage intérieur G1'' et bobine 24V DC (courant continu). Conçu pour un contrôle proportionnel du débit par un signal PWM. Le rapport cyclique du signal détermine le courant de la bobine, qui est directement lié à la position du plongeur. En option, la vanne peut également être alimentée par une tension continue. La vanne a un boîtier en laiton avec un joint FKM et une taille d'orifice de 20 mm. Le circuit de l'électrovanne est normalement fermé, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée. Convient aux systèmes ayant une pression différentielle de 0,5 à 10 bars et une température maximale de 90°C. La vanne a une valeur Kv de 5,4 m3/h, ce qui correspond à un débit de 90 l/min à une pression différentielle de 1 bar (pour l'eau). Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint FKM (caoutchouc fluoré ou viton) possède d'excellentes propriétés chimiques et convient à la plupart des huiles et des solvants, mais il ne supporte pas l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le plongeur et les ressorts en acier inoxydable, sont également en contact avec le fluide et doivent être chimiquement compatibles. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne peut être contrôlée proportionnellement à l'aide d'un régulateur numérique tel que, par exemple, les types Bürkert 8605 ou 8611. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Des avantages importants
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
- Convient à la régulation proportionnelle avec PWM pour les débits plus importants
- Très bonnes caractéristiques d'écoulement grâce à la faible hystérésis et à la bonne sensibilité de fonctionnement
- Elle peut également fonctionner comme une vanne normale entièrement ouverte/fermée.
- Conception Bürkert : fiabilité et durabilité éprouvées
Série 6223
La Bürkert 6223 est une vanne à commande proportionnelle indirecte et est principalement utilisée pour le contrôle de débit pour les grands débits avec des fréquences d'ouverture et de fermeture relativement élevées. Pour s'ouvrir et se fermer, la soupape utilise la différence de pression entre les orifices d'entrée et de sortie. Par conséquent, une pression différentielle minimale est toujours nécessaire. La vanne fonctionne de 0,5 à 10 bars et la taille de l'orifice varie de 3/8" à 1". Les tailles d'orifice peuvent être DN 10, DN 13 ou DN 20. Le débit peut être contrôlé à l'aide d'un régulateur numérique (par exemple Bürkert 8605 ou 8611). Veuillez noter que la taille de la vanne peut être plus importante dans les installations de contrôle du débit. Pour savoir quelle vanne choisir et si la vanne 6223 vous convient, lisez notre article sur les électrovannes proportionnelles ou contactez notre support technique.
Remarque : ce produit est fabriqué sur commande et ne peut donc malheureusement pas être retourné.
