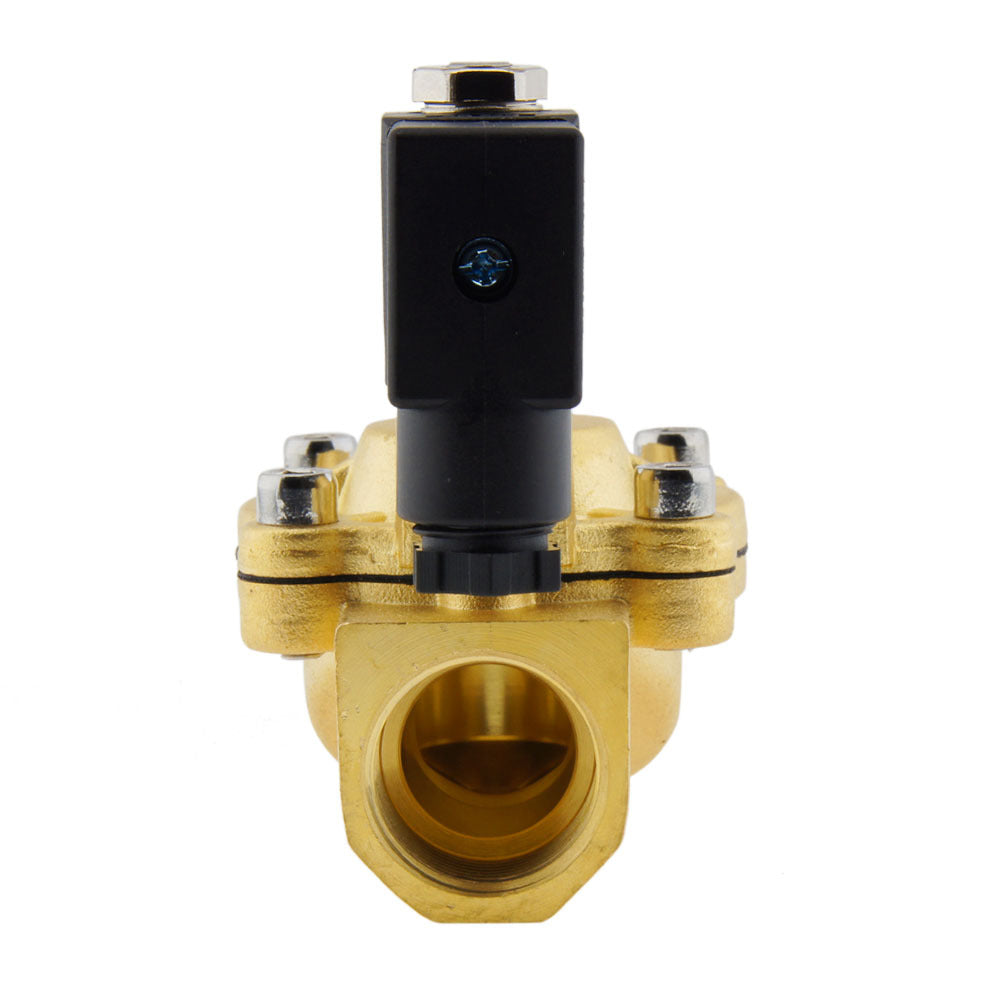

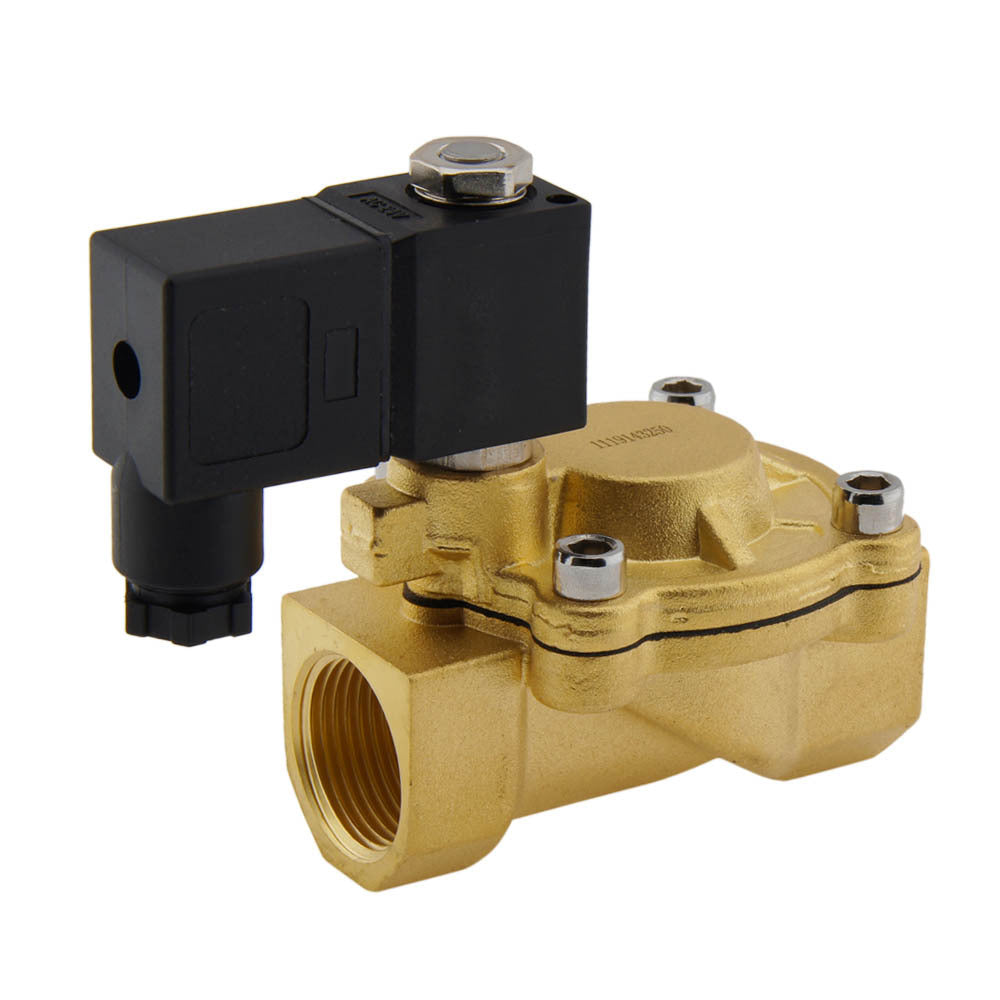

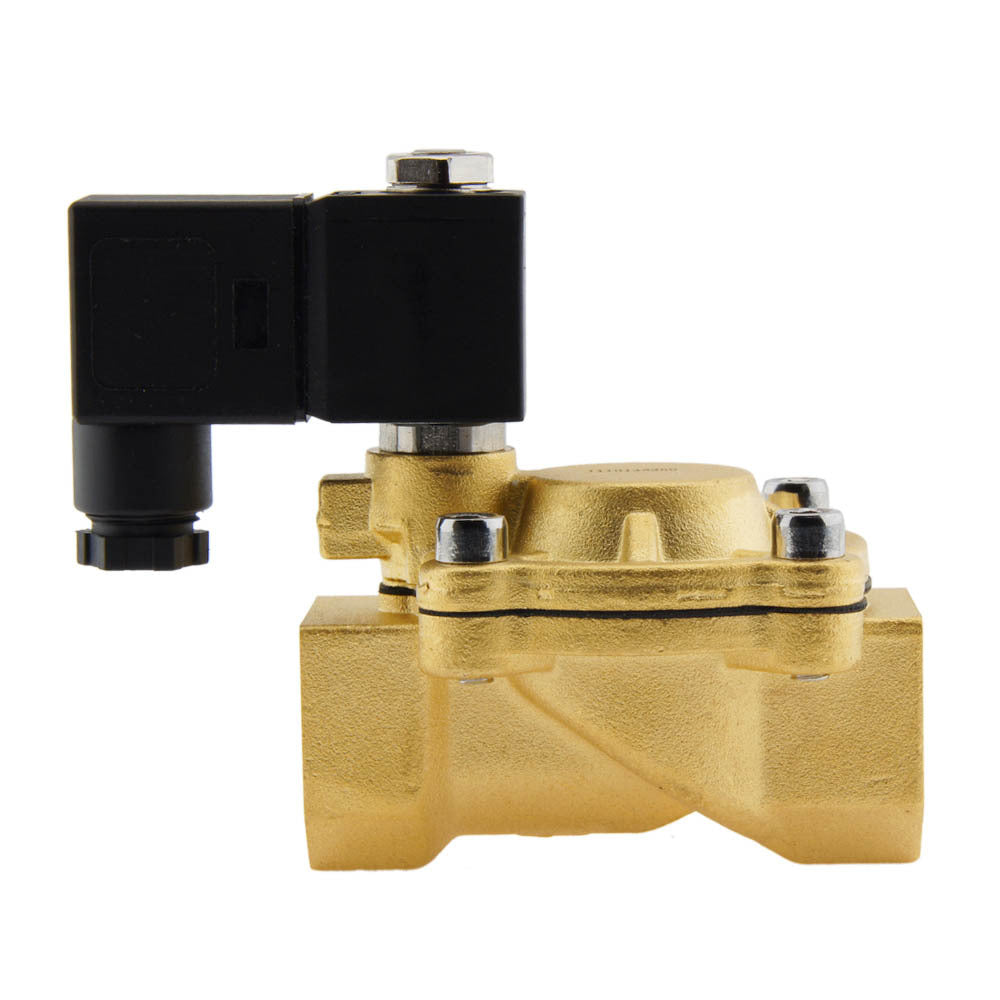

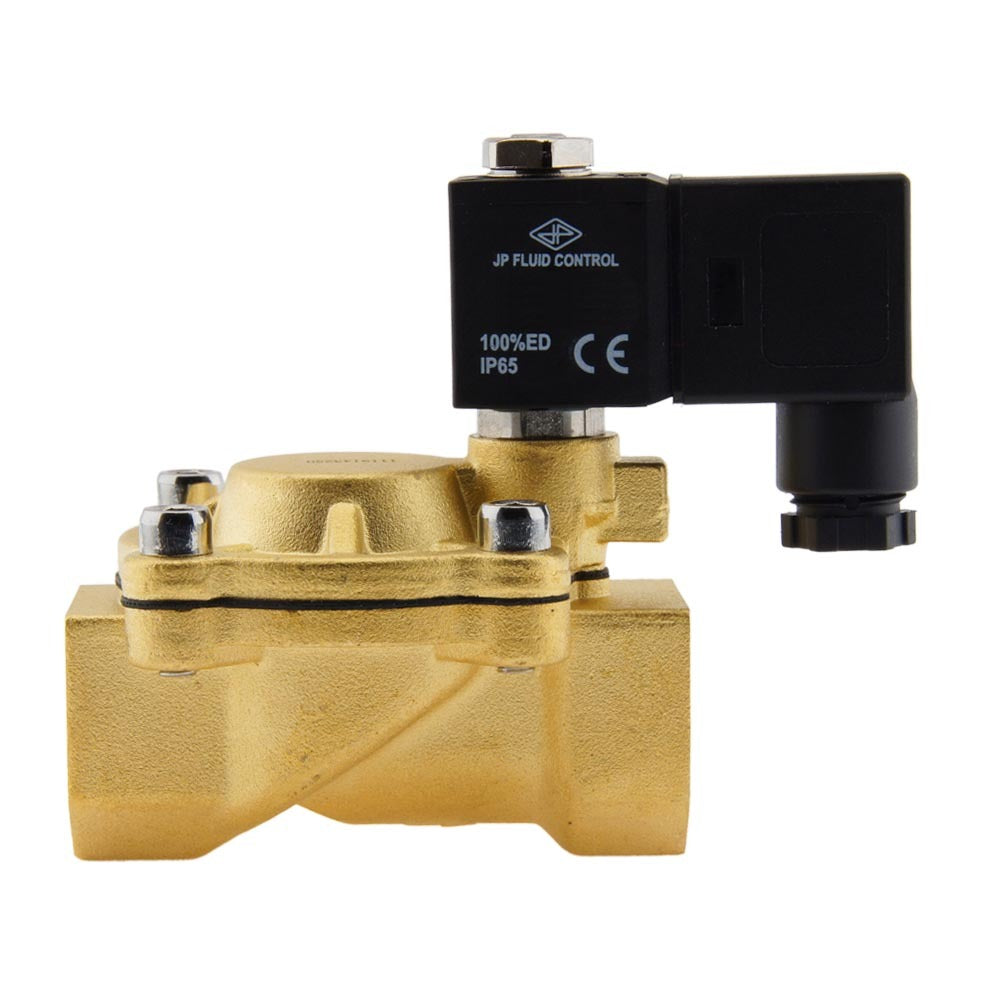

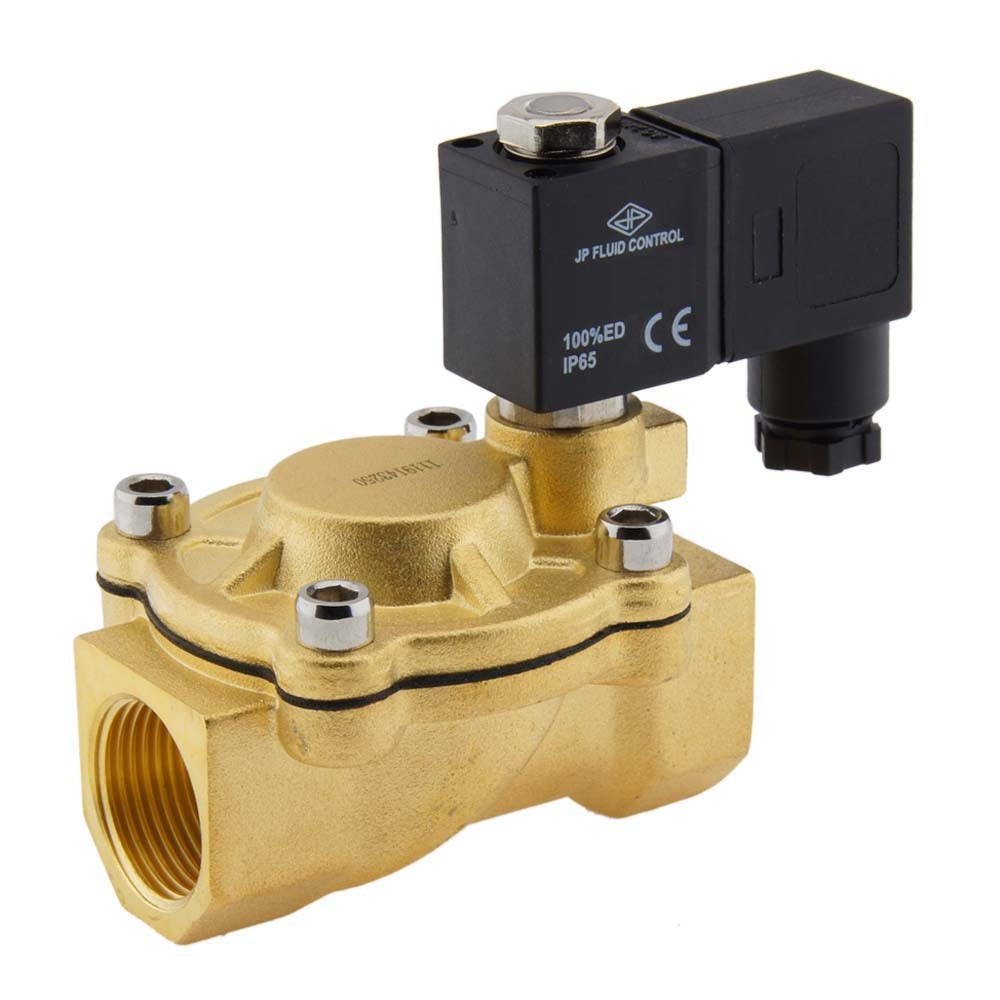

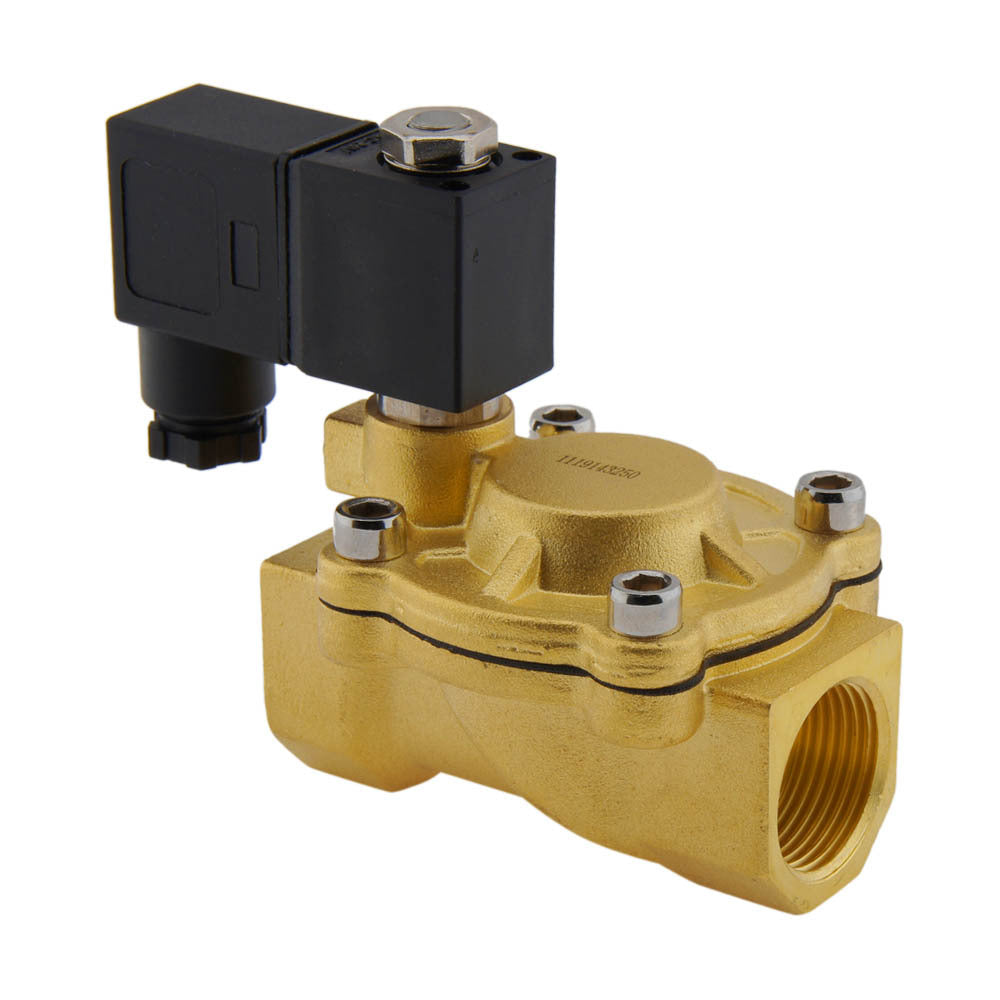

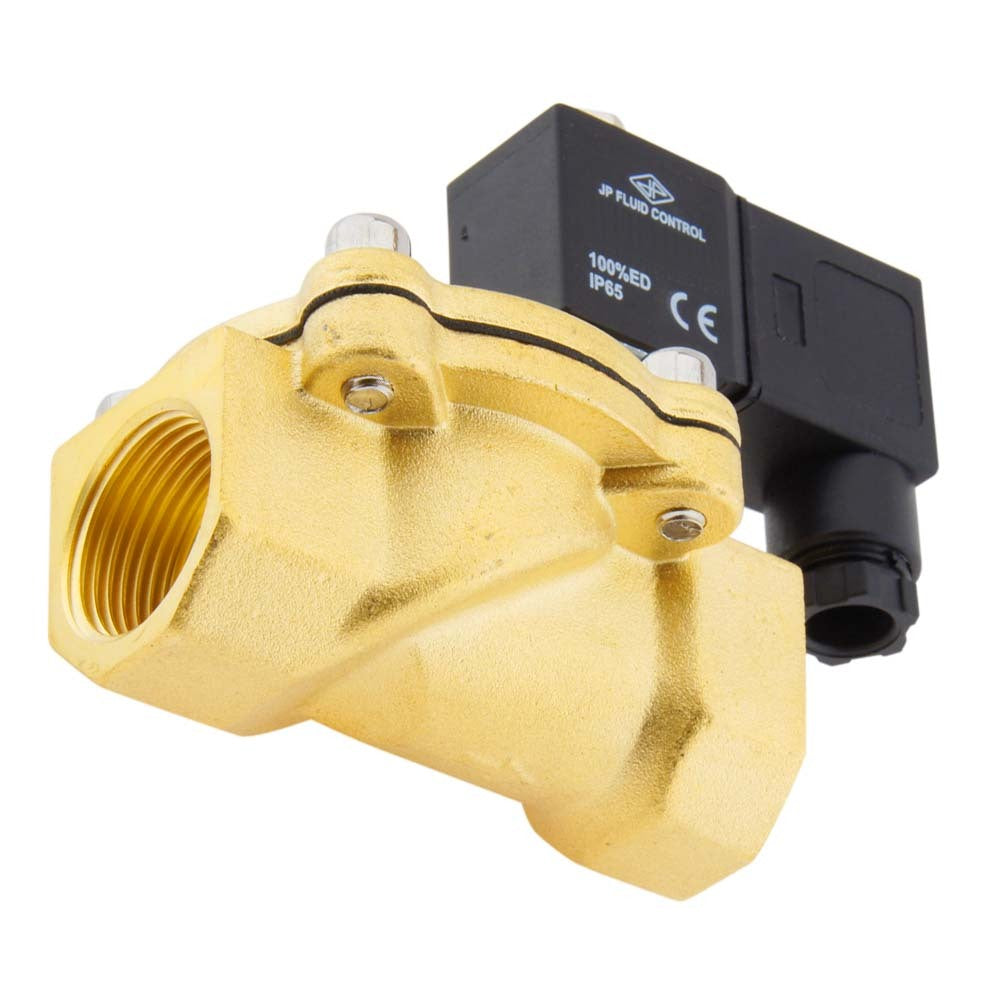

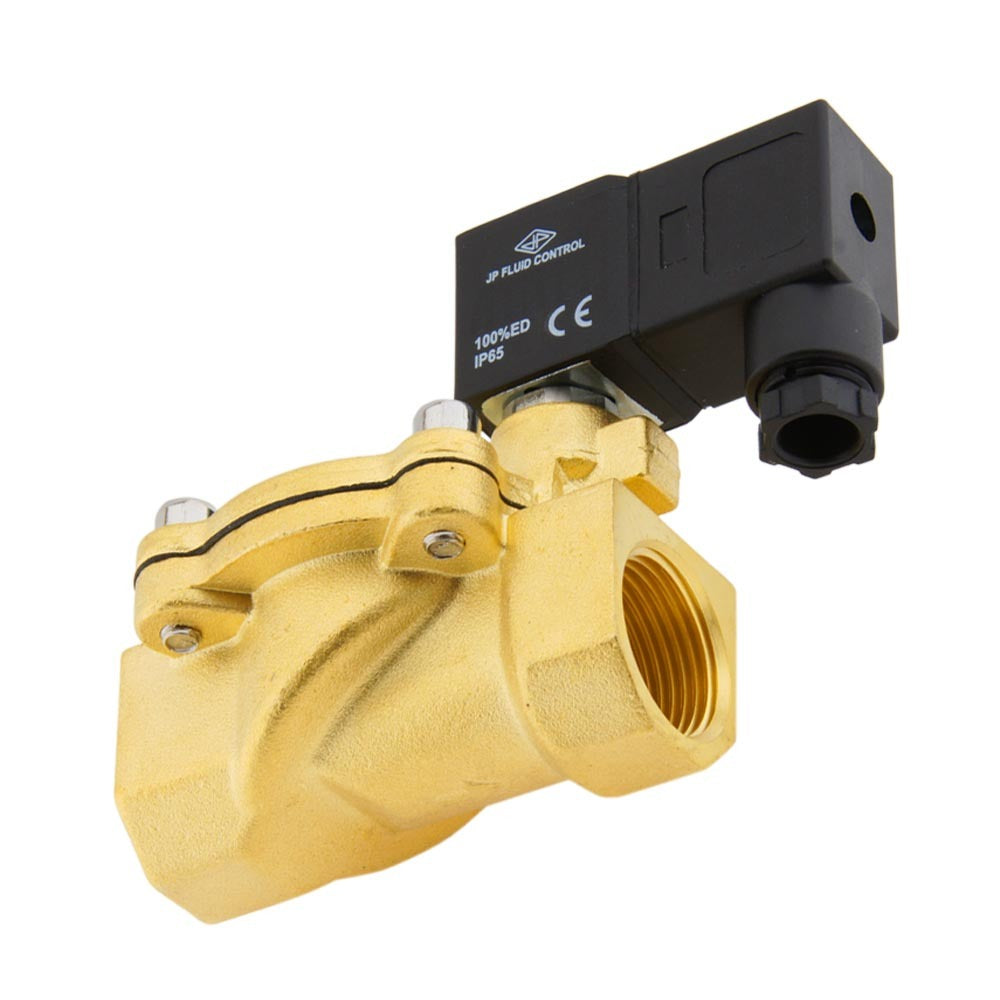

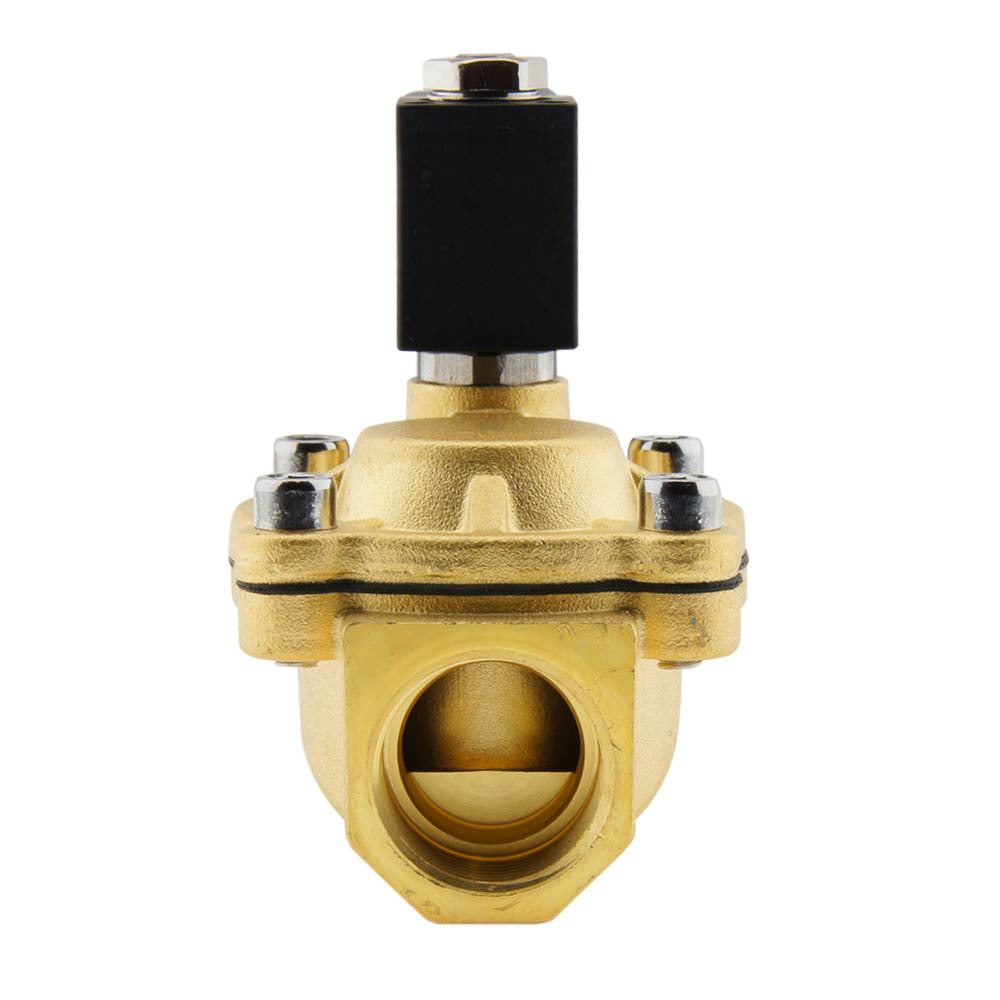

Electrovanne CM-IA 3/4'' laiton compact EPDM 0.5-16bar 230V AC
Electrovanne 2 voies JP Fluid Control (type CM-IA) avec filetage G 3/4 pouce et bobine 230 V AC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et le fonctionnement indirect, donc une petite pression différentielle nécessaire. Convient pour une température maximale de 130°C (266°F) et une pression de 0,5 à 16 bars (7 à 232 psi). Boîtier en laiton avec joint EPDM et un orifice de 20 mm. La valeur Kv est de 5,1 m3/h (85,02 l/min à dp=1 bar d'eau).
- Prix normal
- €61,12
- Prix normal
- €50,93
Description

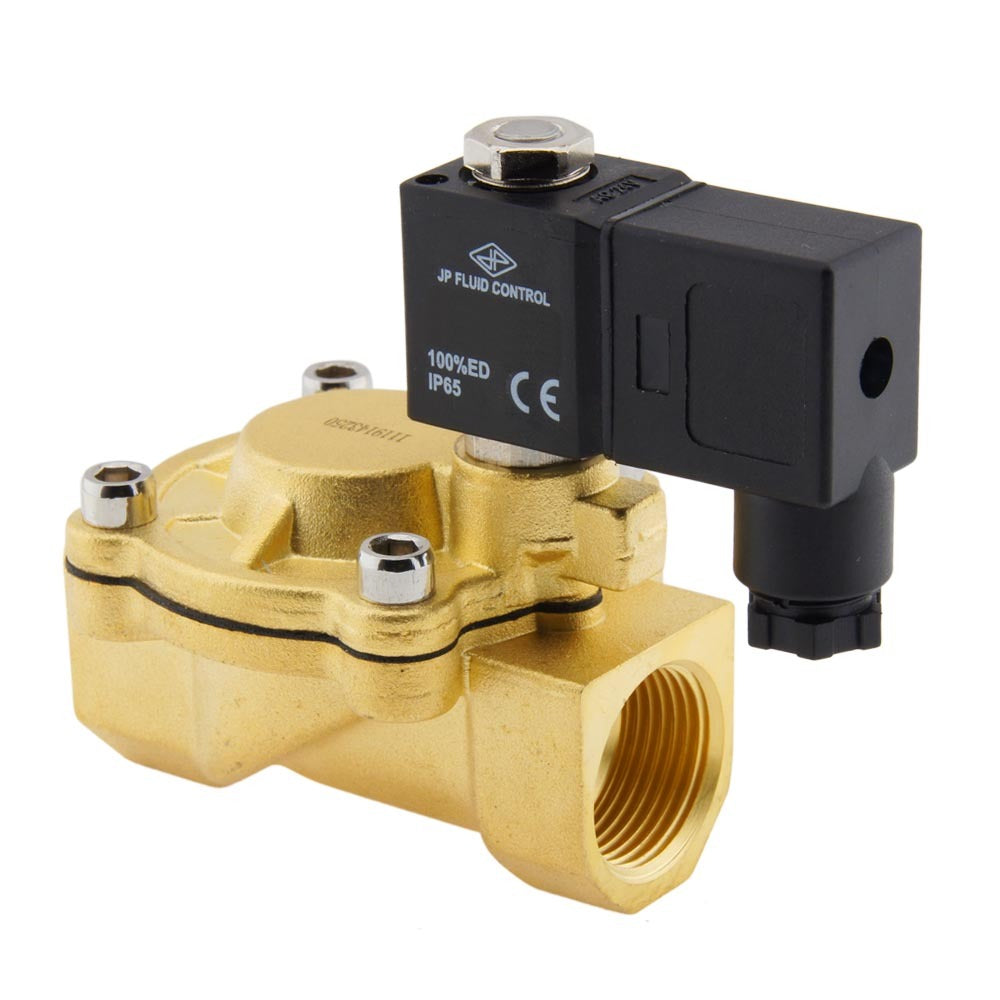

Il s'agit d'une electrovanne à 2 voies à commande indirecte JP Fluid Control avec filetage G 3/4 pouce et bobine 230 V CA. La vanne a un boîtier en laiton avec un joint en EPDM et un orifice de 20 mm (environ 3/4 de pouce). La fonction du circuit de l'electrovanne est normalement fermee, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0,5 à 16 bars (7 à 232 psi) et à une temperature maximale de 130° C (266° F). La vanne a une valeur Kv de 5,1 m3/h, ce qui se traduit par un debit de 85,02 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 5.9, ce qui signifie 5.9 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de selectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapte aux fluides neutres et resistant à de nombreux produits chimiques. Le joint EPDM (caoutchouc ethylène-propylène-diène monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il resiste mal aux huiles et aux graisses. Consultez notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectee.
Pour :
- Compact et faible consommation d'energie de 8 VA
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livre avec bobine et connecteur
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- Ne convient pas aux differentiels de pression faibles (< 0,5 bar). Si vous avez une faible pression ou un vide, envisagez une electrovanne (semi-)directe ou un autre type de vanne comme une vanne à bille electrique.
- L'EPDM ne convient pas aux huiles et aux graisses.
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut devenir chaude. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie CM-IA
Le CM-IA est une vanne 2/2 à commande indirecte, specialement conçue pour les installations où la compacite et l'efficacite energetique sont importantes. La position de depart est normalement fermee. Les electrovannes necessitent un differentiel de pression de 0,5 bar pour fonctionner correctement. Les raccords de tuyaux sont de 3/8, 1/2 (orifice de 12 mm) ou 3/4 (orifice de 20 mm). Le corps est en laiton avec un joint en NBR, EPDM ou FKM. Les electrovannes CM-IA sont compatibles avec toutes les bobines de la serie CS4.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
