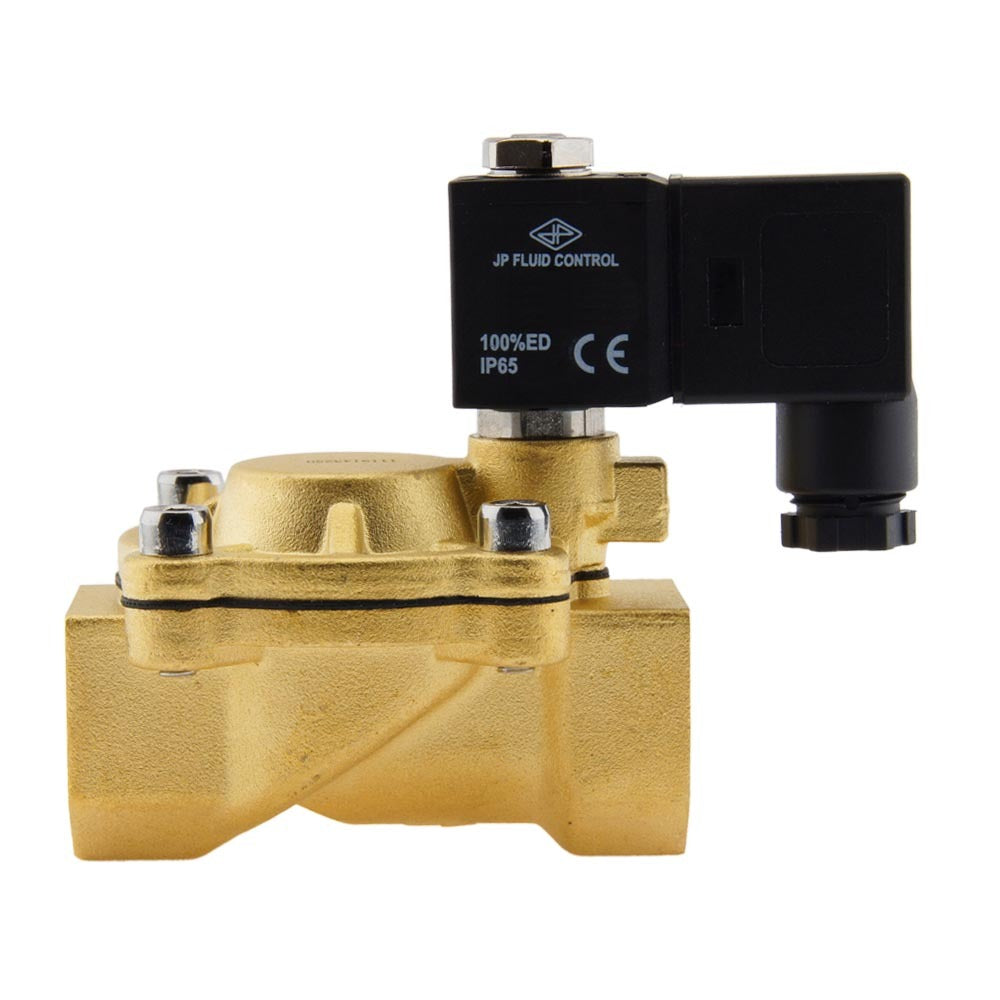

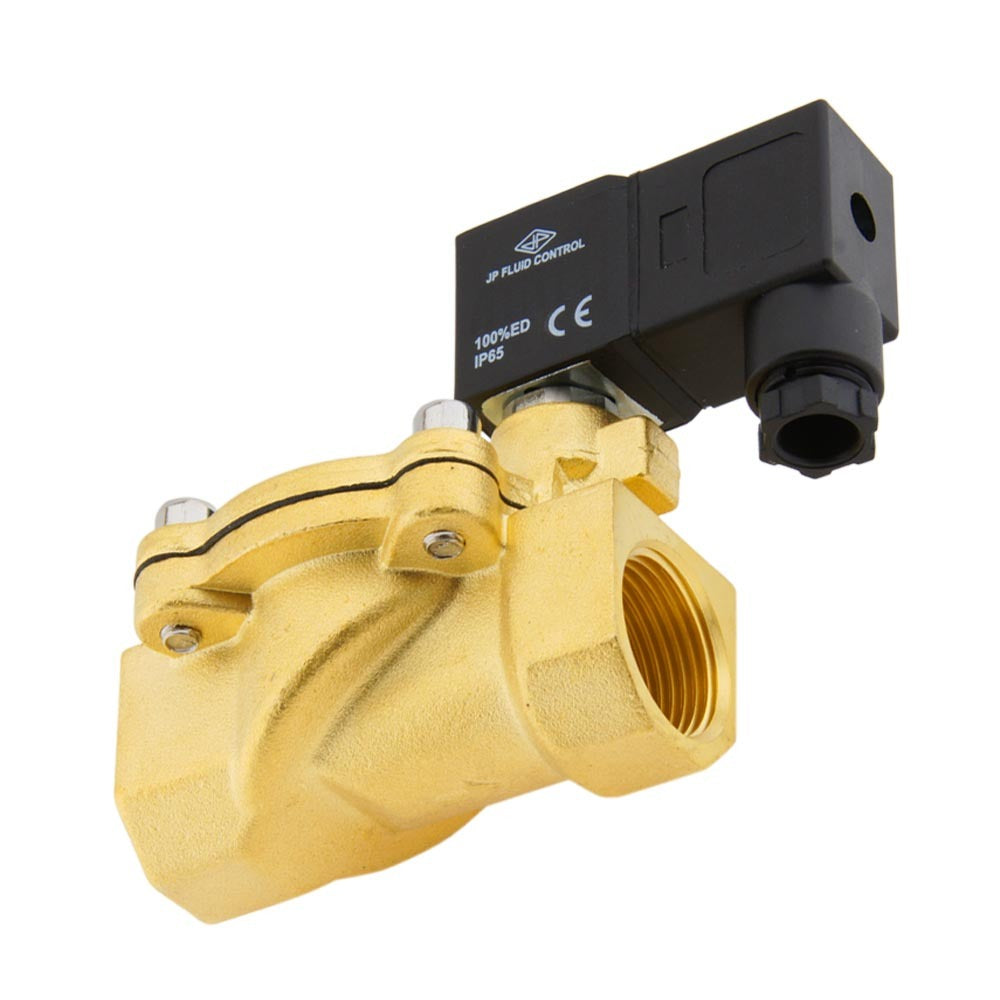

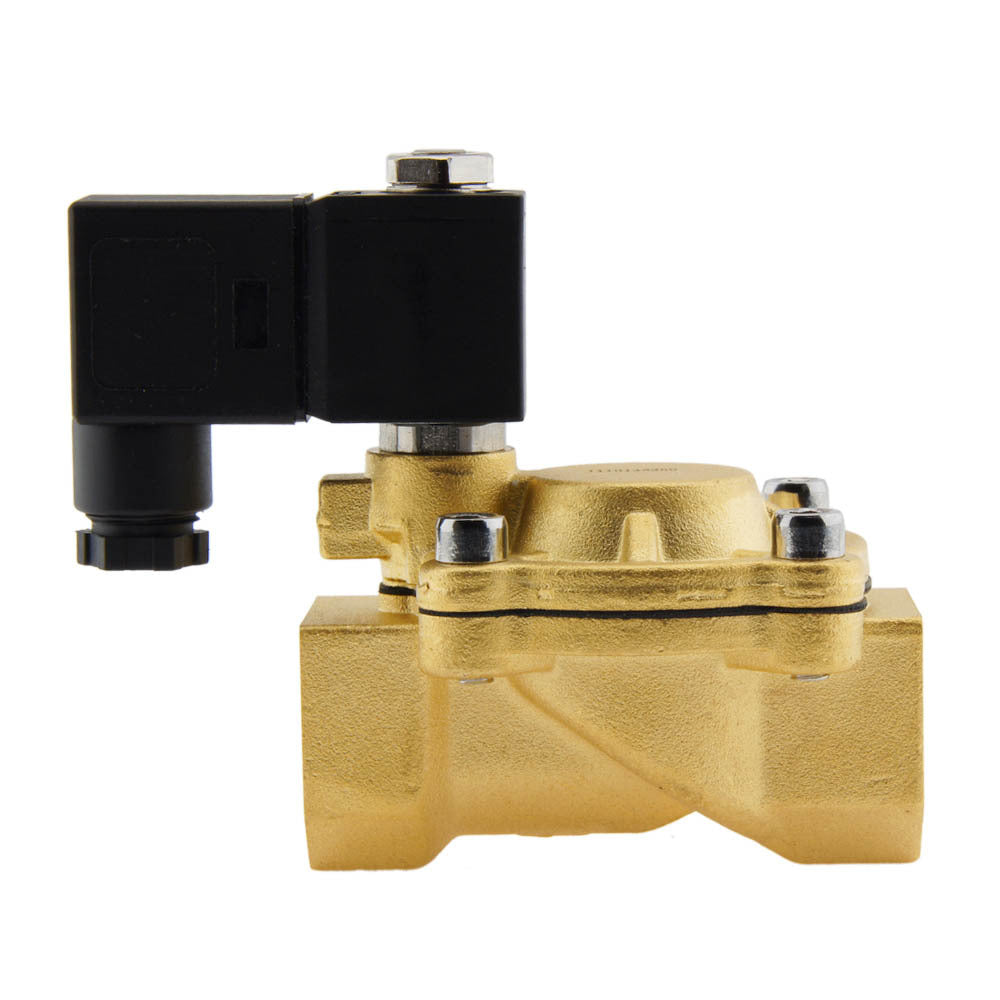

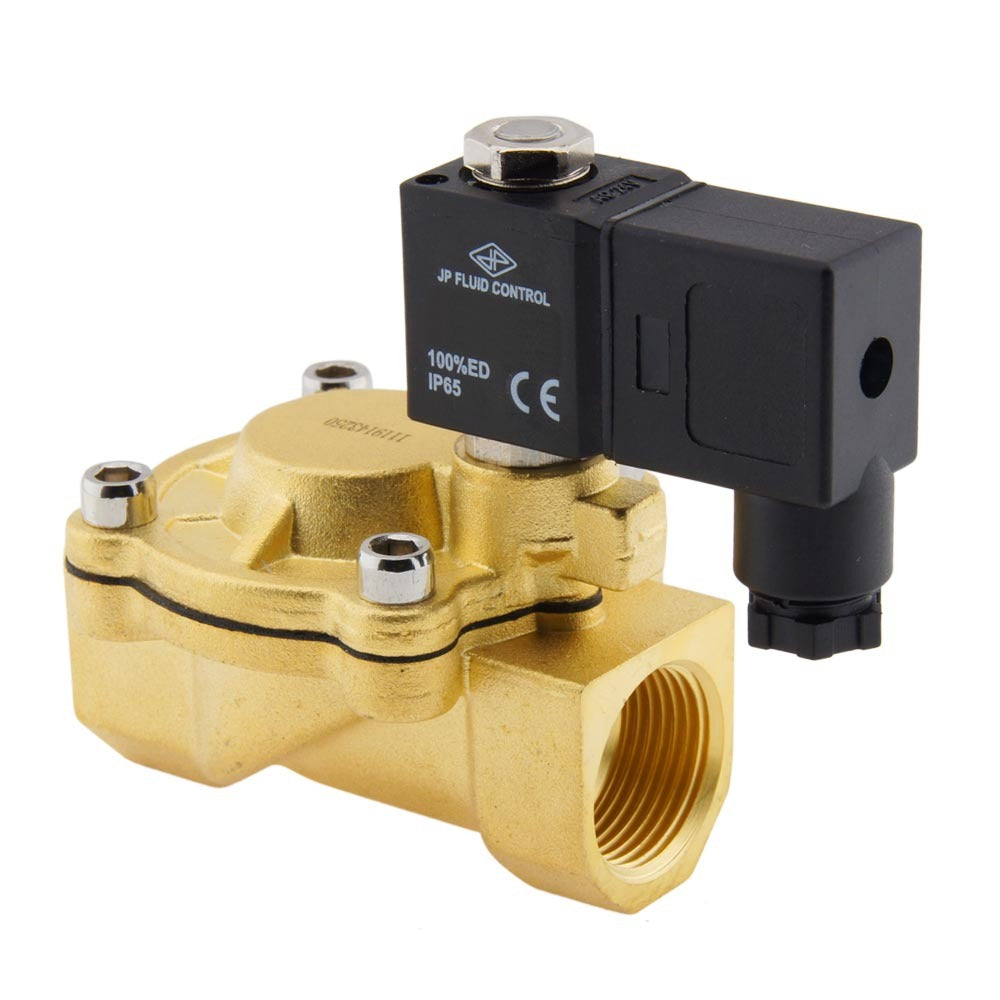

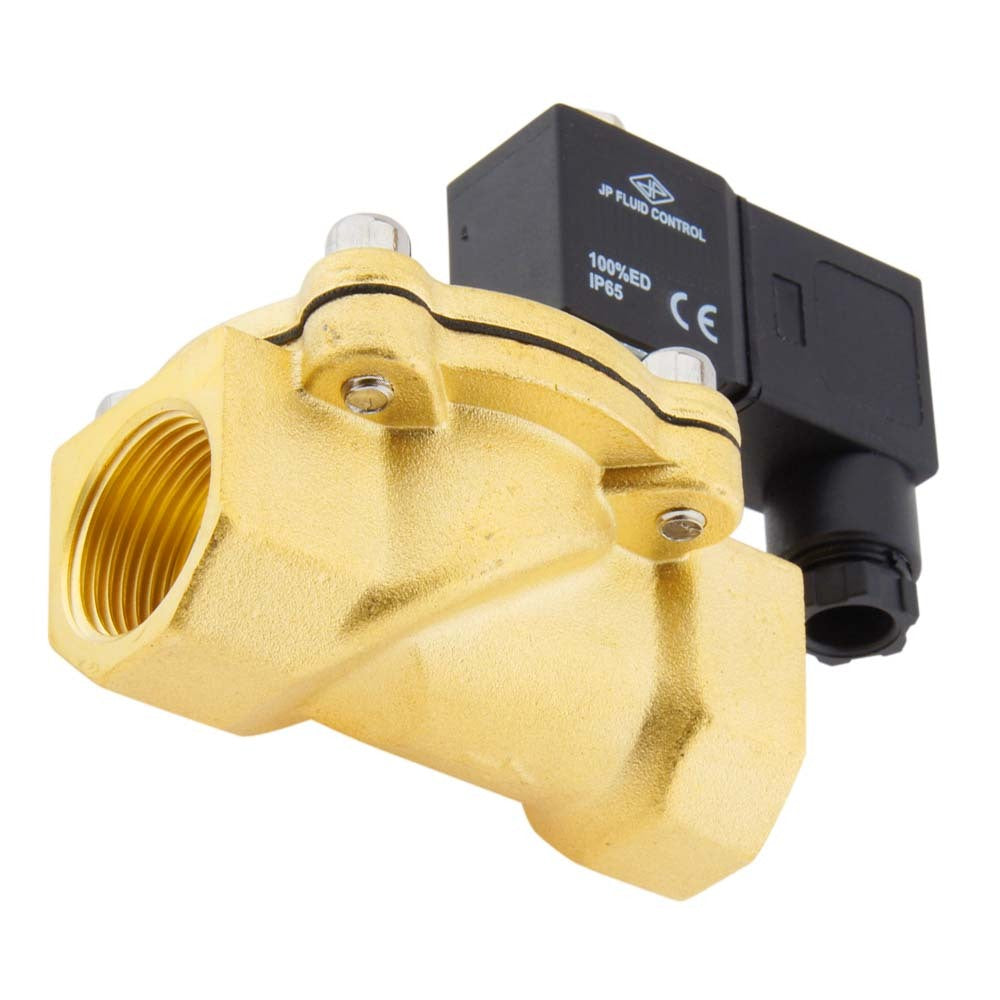

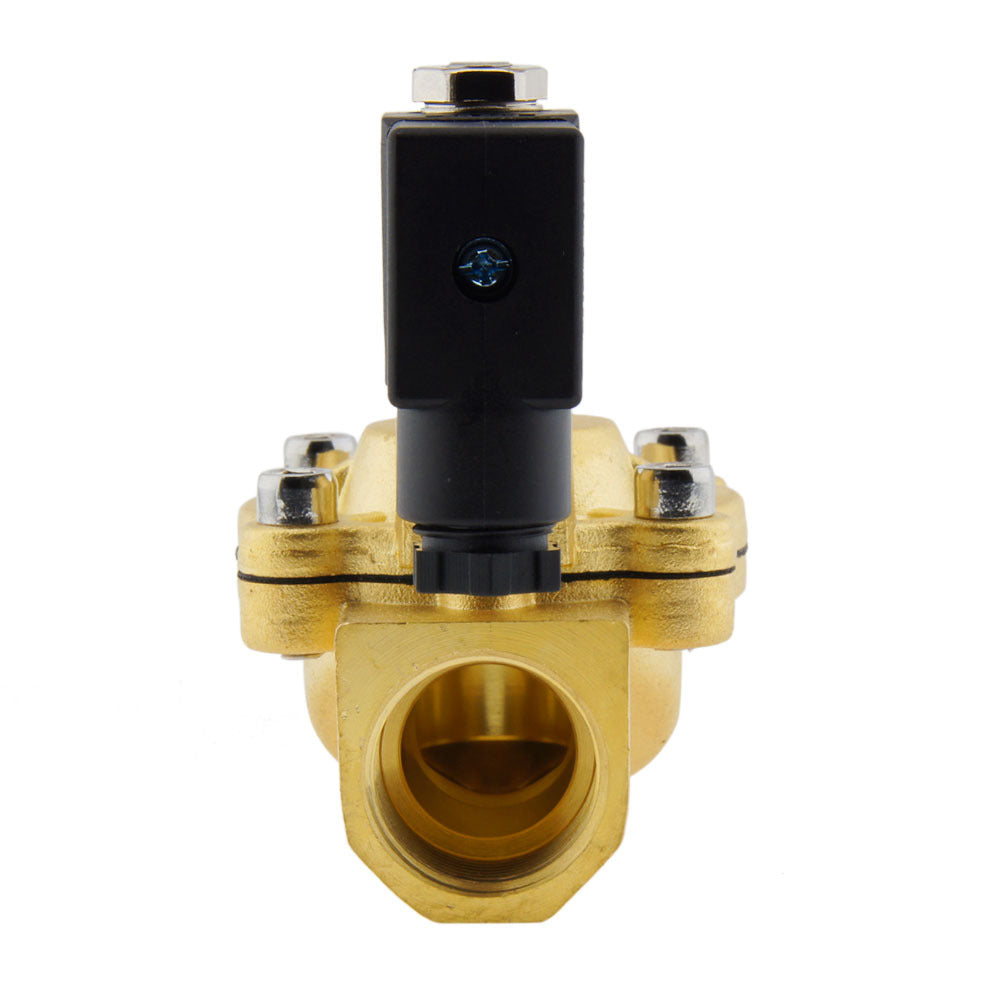

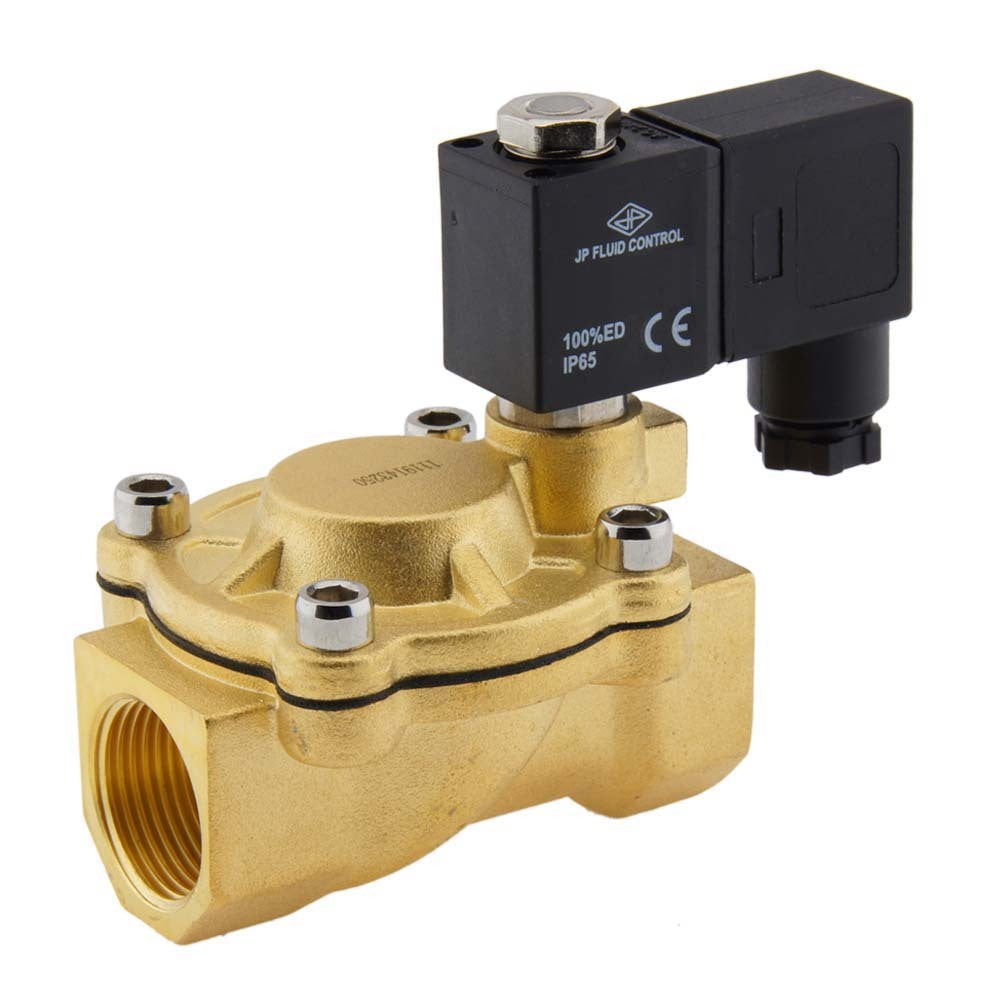

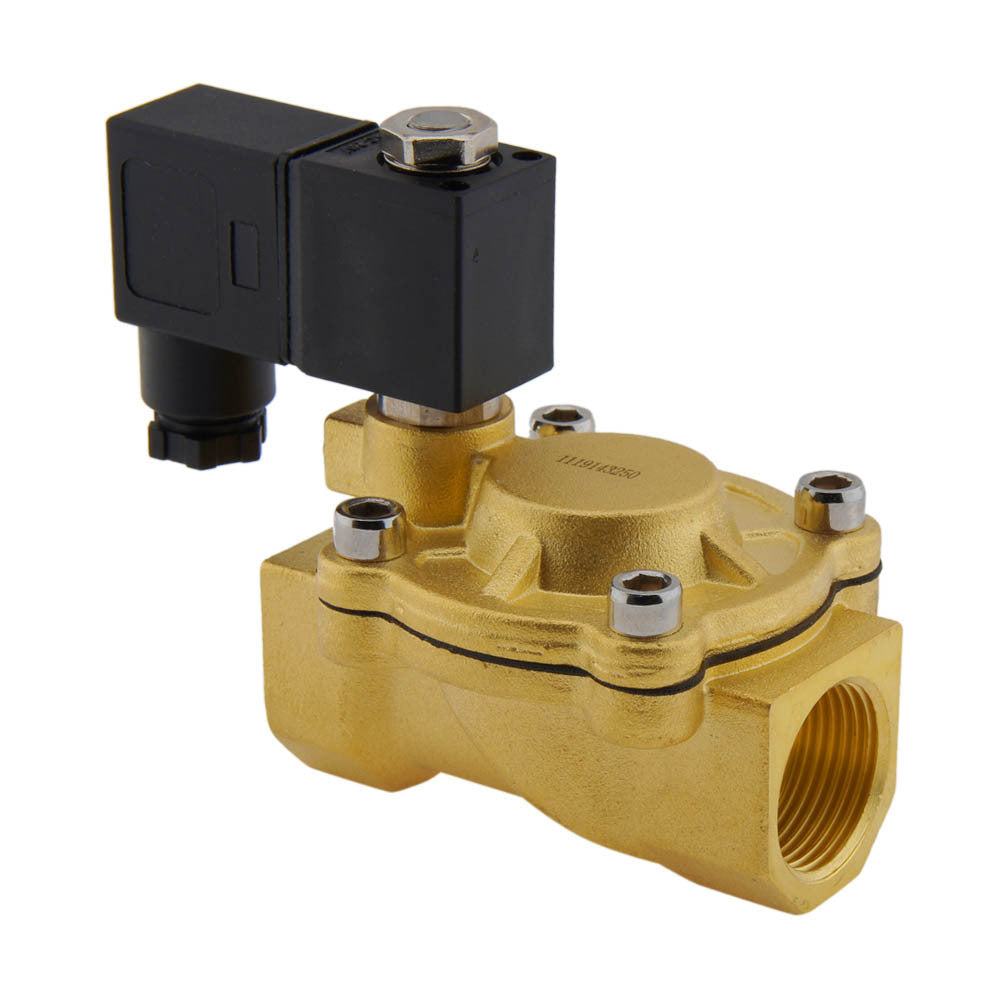

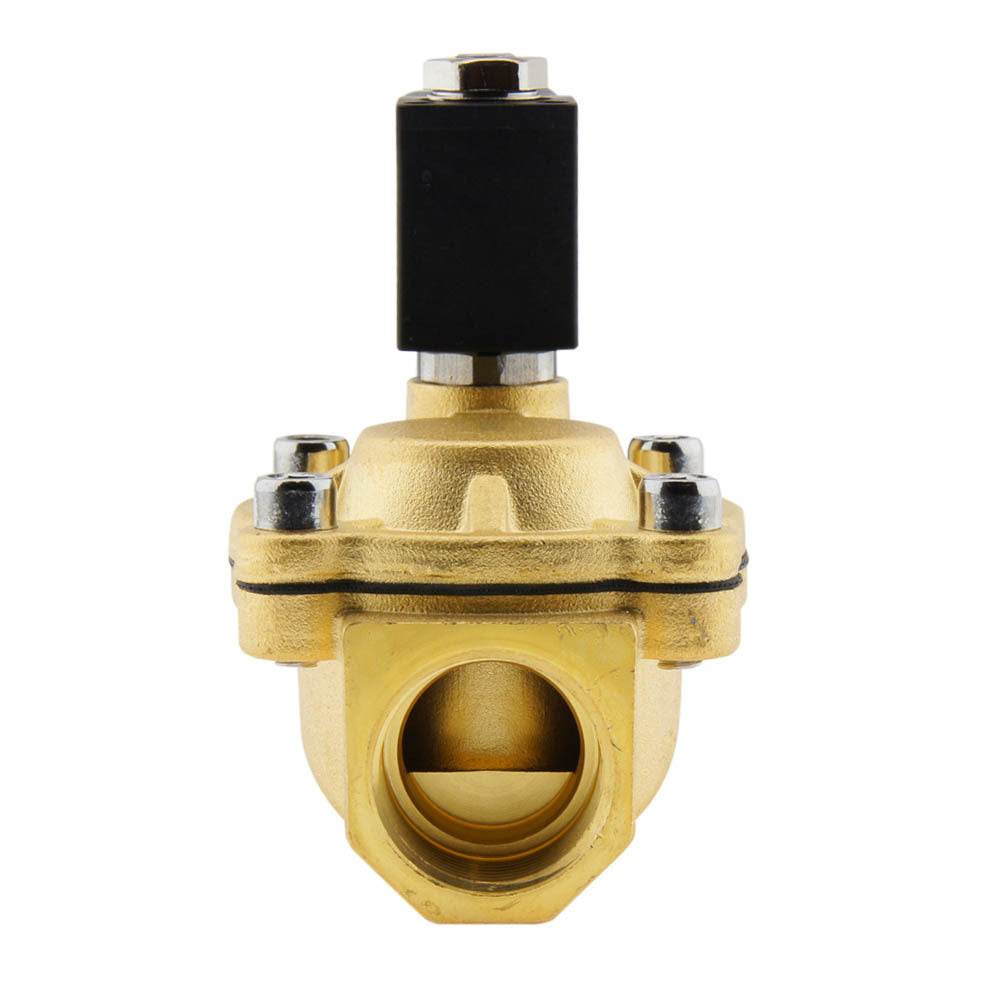

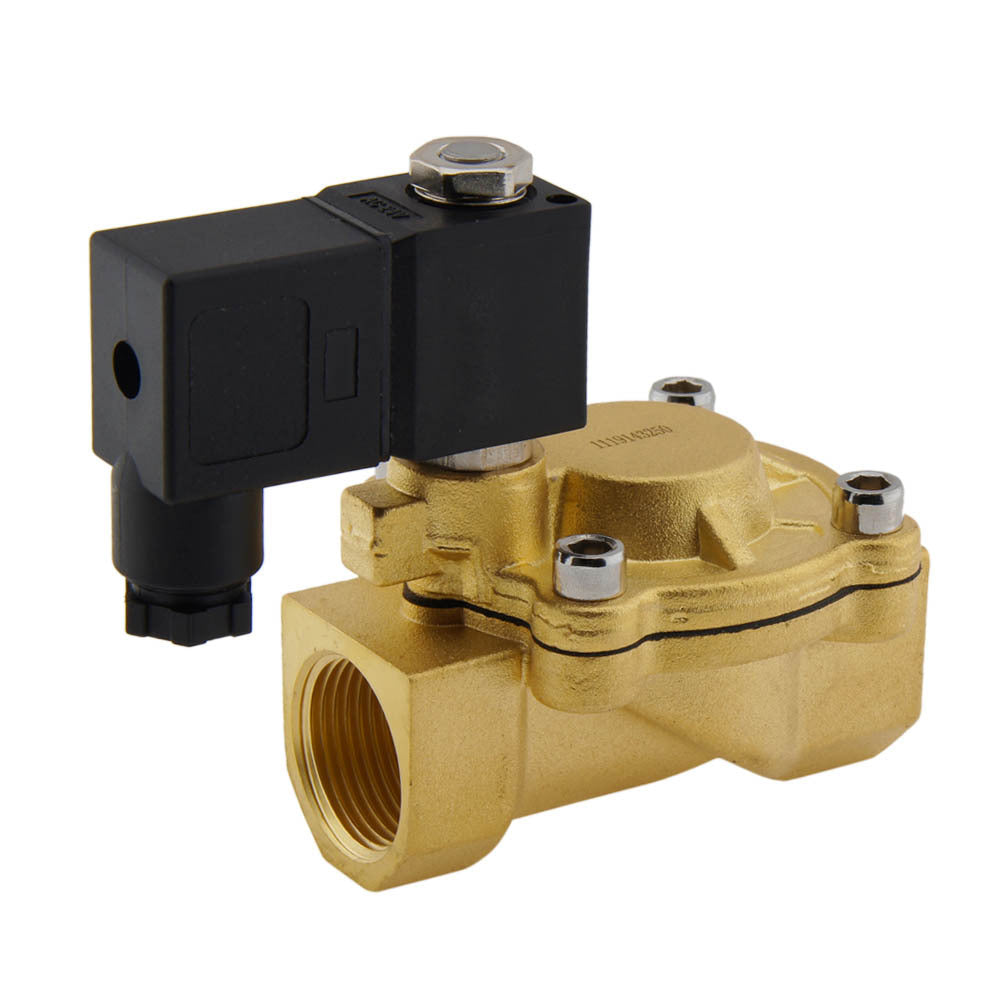

Electrovanne CM-IA 3/4'' laiton compact FKM 0.5-12bar 12V DC
Electrovanne 2 voies JP Fluid Control (type CM-IA) avec filetage G 3/4 pouce et bobine 12 V DC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et indirecte, de sorte qu'une faible pression différentielle est nécessaire. Convient pour une température maximale de 120° C (248° F) et une plage de pression de 0,5 à 12 bar (7 à 174 psi). Boîtier en laiton avec joint FKM (FPM) et orifice de 20 mm. La valeur Kv est de 5,1 m3/h (85,02 l/min à dp=1 bar d'eau).
- Prix normal
- €70,86
- Prix normal
- €59,05
Description
Il s'agit d'une electrovanne à 2 voies à fonctionnement indirect de JP Fluid Control avec un filetage G 3/4 pouce et une bobine de 12 V DC. La vanne a un boîtier en laiton avec un joint FKM (FPM) et un orifice de 20 mm (environ 3/4 de pouce). Le circuit de l'electrovanne est normalement ferme, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquee.
La vanne est adaptee à des pressions de 0,5 à 12 bars (7 à 174 psi) et à une temperature maximale de 120° C (248° F). La vanne a une valeur Kv de 5,1 m3/h, ce qui correspond à un debit de 85,02 l/min à une pression differentielle de 1 bar (pour l'eau). En unites imperiales : Cv = 5,9, ce qui signifie 5,9 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus precis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapte aux fluides neutres et resistant à de nombreux produits chimiques. Consulter notre tableau de resistance chimique pour verifier la compatibilite du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordee.
Pour :
- Compact et faible consommation d'energie de 6 VA
- Les electrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livre avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- Ne convient pas aux faibles pressions differentielles (< 0,5 bar). En cas de basse pression ou de vide, envisagez une electrovanne (semi-)directe ou un autre type de vanne tel qu'une vanne à bille electrique.
- Les electrovannes sont très sensibles à la salete et ne peuvent être utilisees qu'avec des liquides et des gaz propres.
- Les electrovannes consomment de l'energie lorsqu'elles sont activees et la bobine peut chauffer. Un environnement d'installation bien ventile est recommande pour dissiper la chaleur.
Serie CM-IA
Le CM-IA est une vanne 2/2 à commande indirecte, specialement conçue pour les installations où la compacite et l'efficacite energetique sont importantes. La position de depart est normalement fermee. Les electrovannes necessitent une pression differentielle de 0,5 bar pour fonctionner correctement. Les raccords de tuyauterie sont de 3/8, 1/2 (orifice de 12 mm) ou 3/4 (orifice de 20 mm). Le corps est en laiton avec un joint NBR, EPDM ou FKM. Les electrovannes CM-IA sont compatibles avec toutes les bobines de la serie CS4.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
