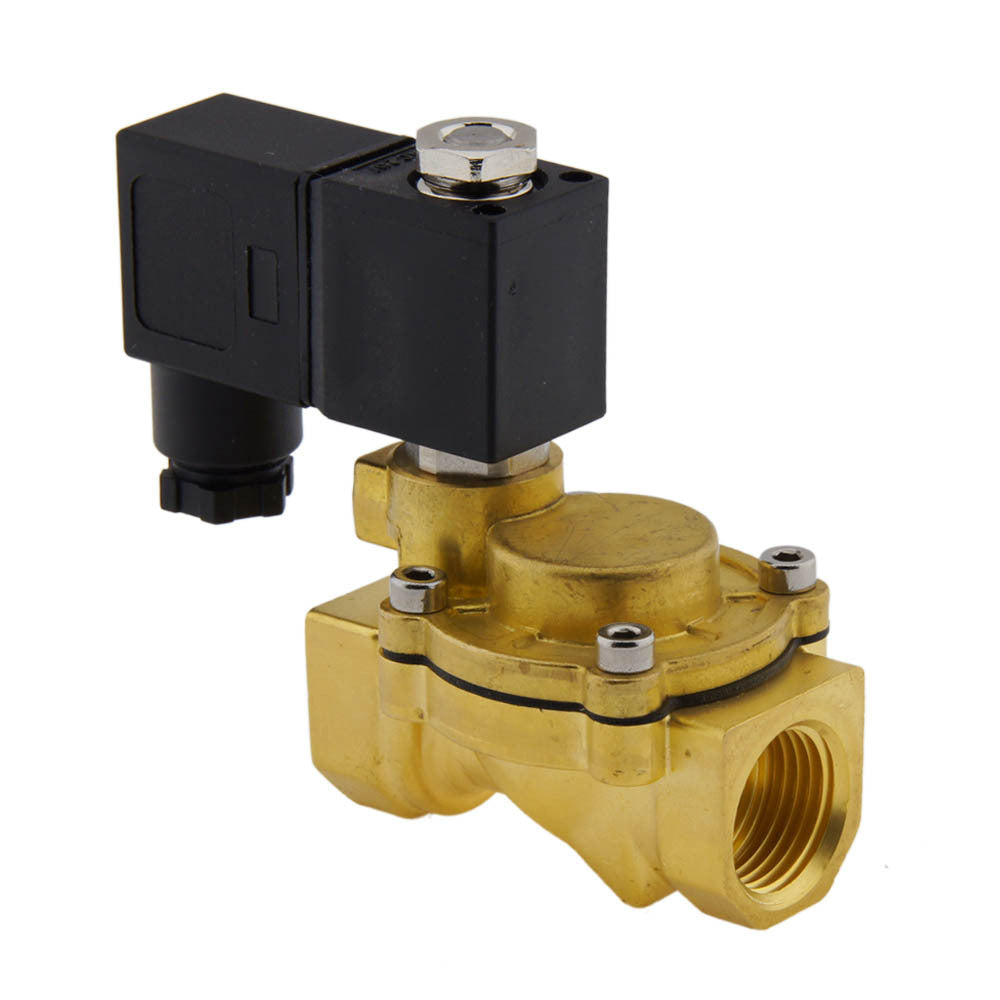

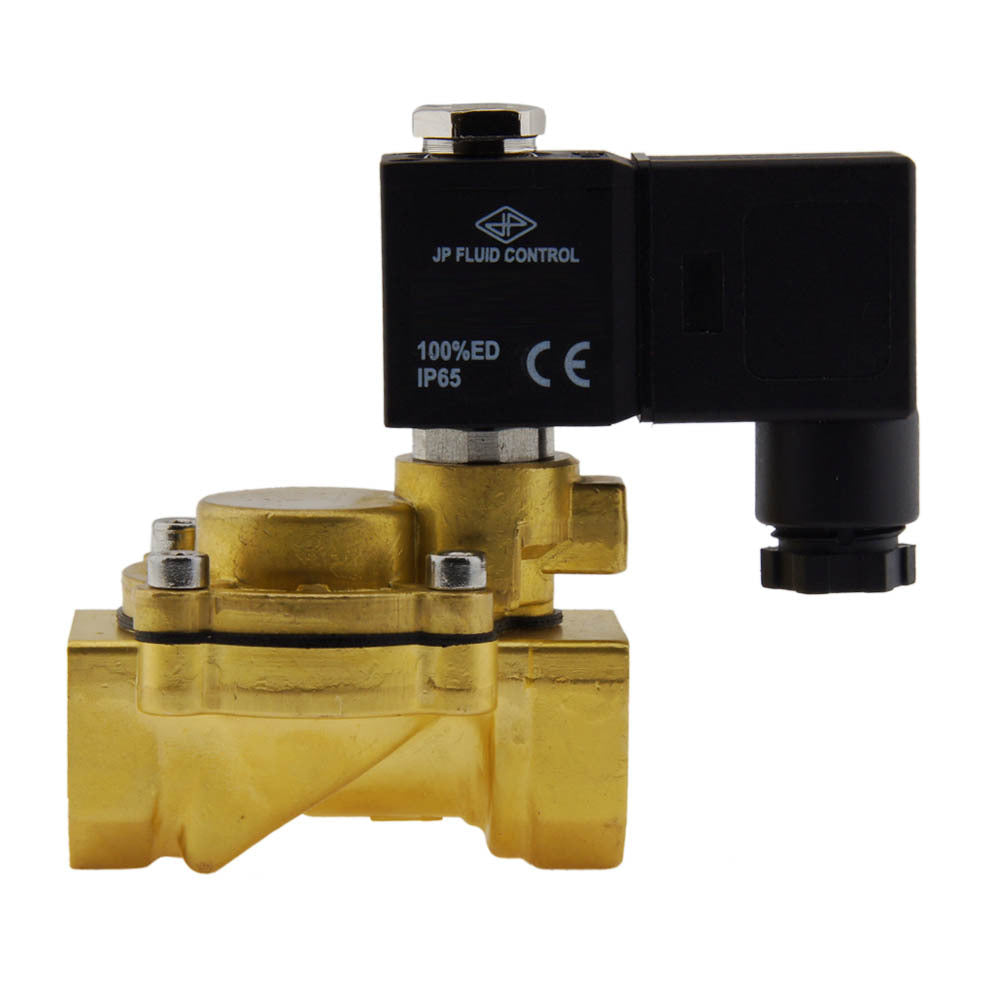

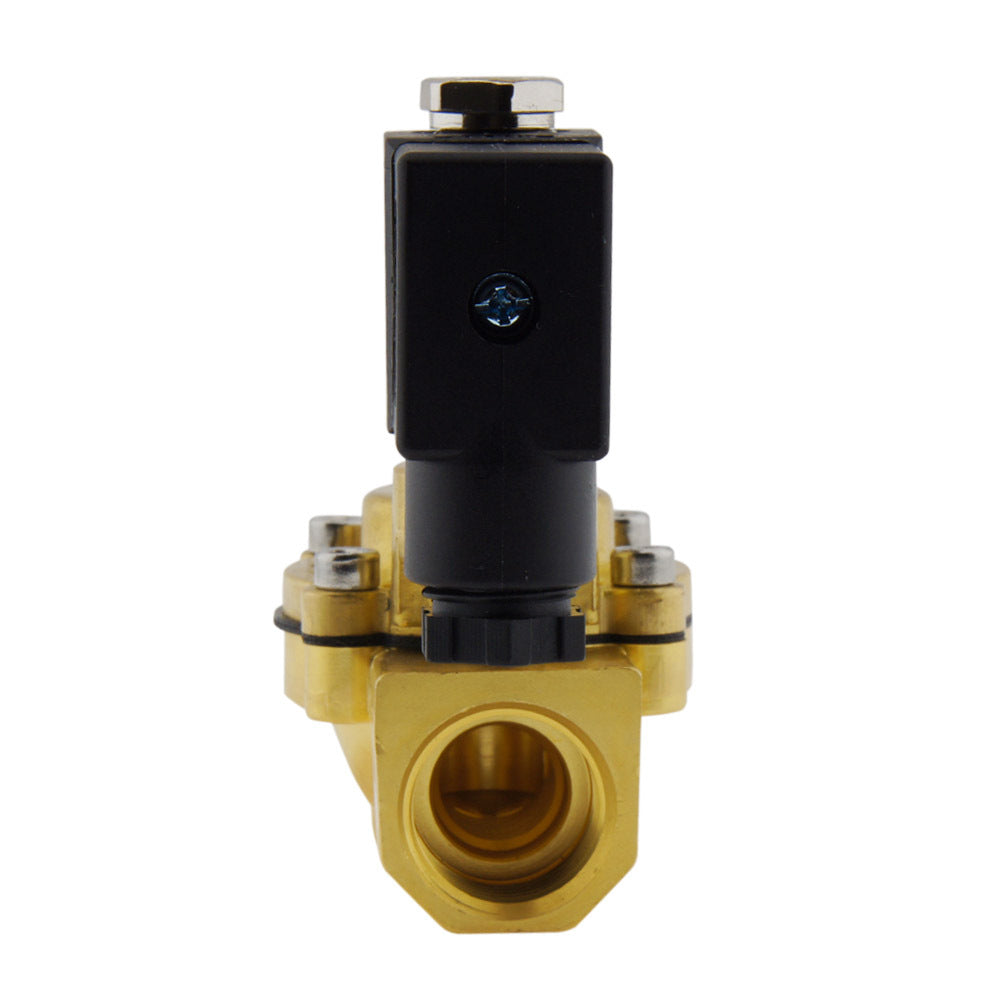

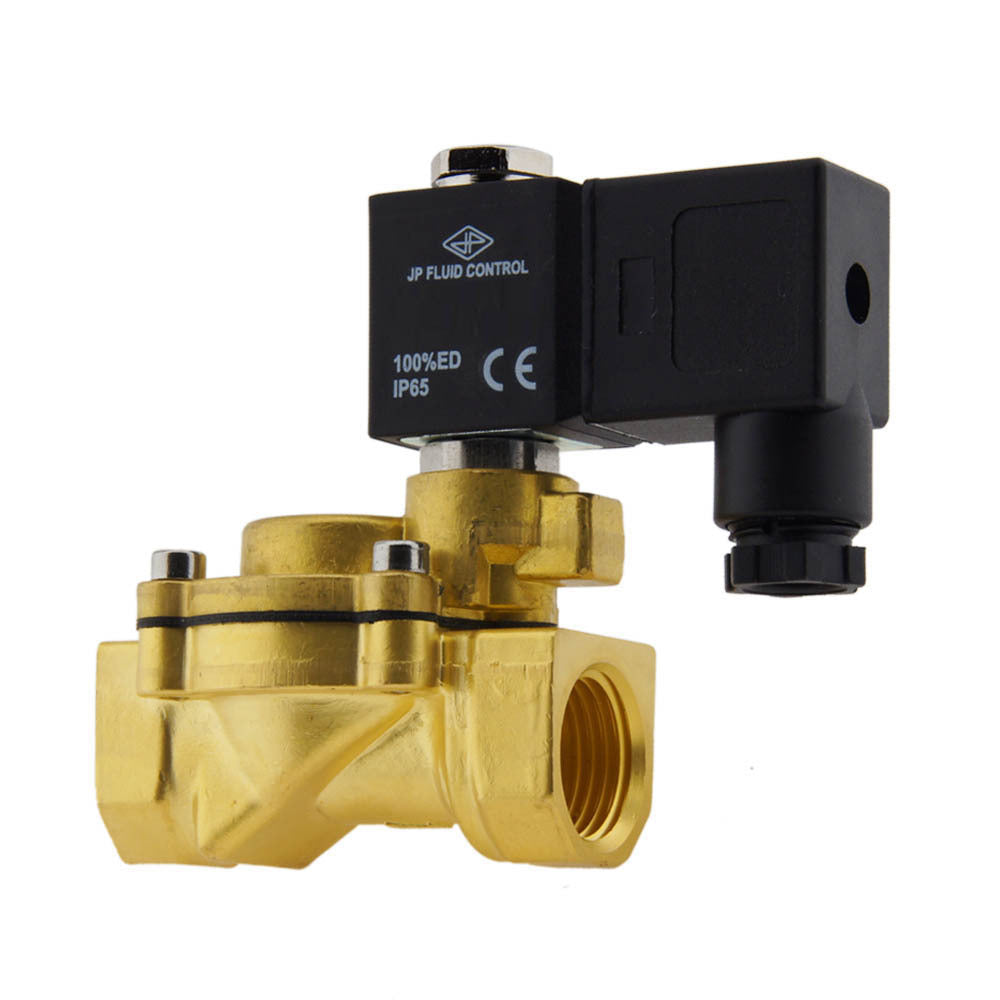

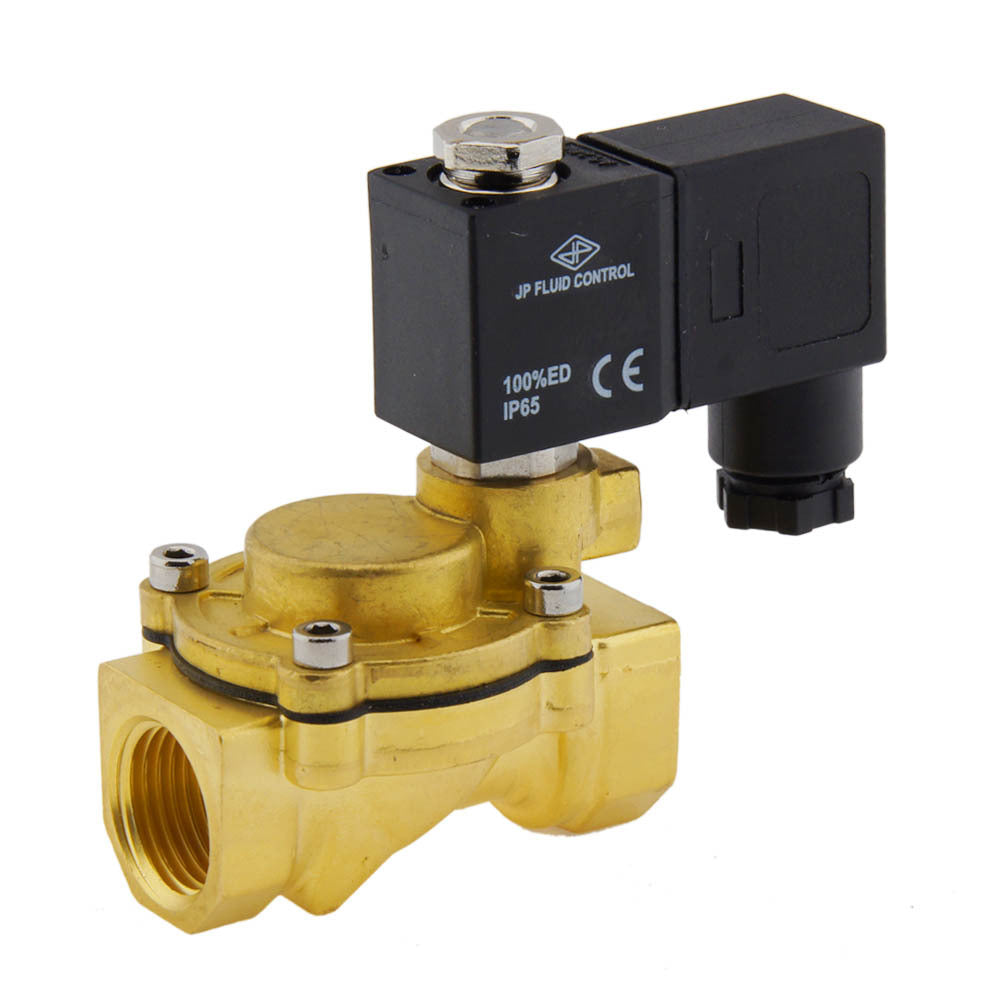

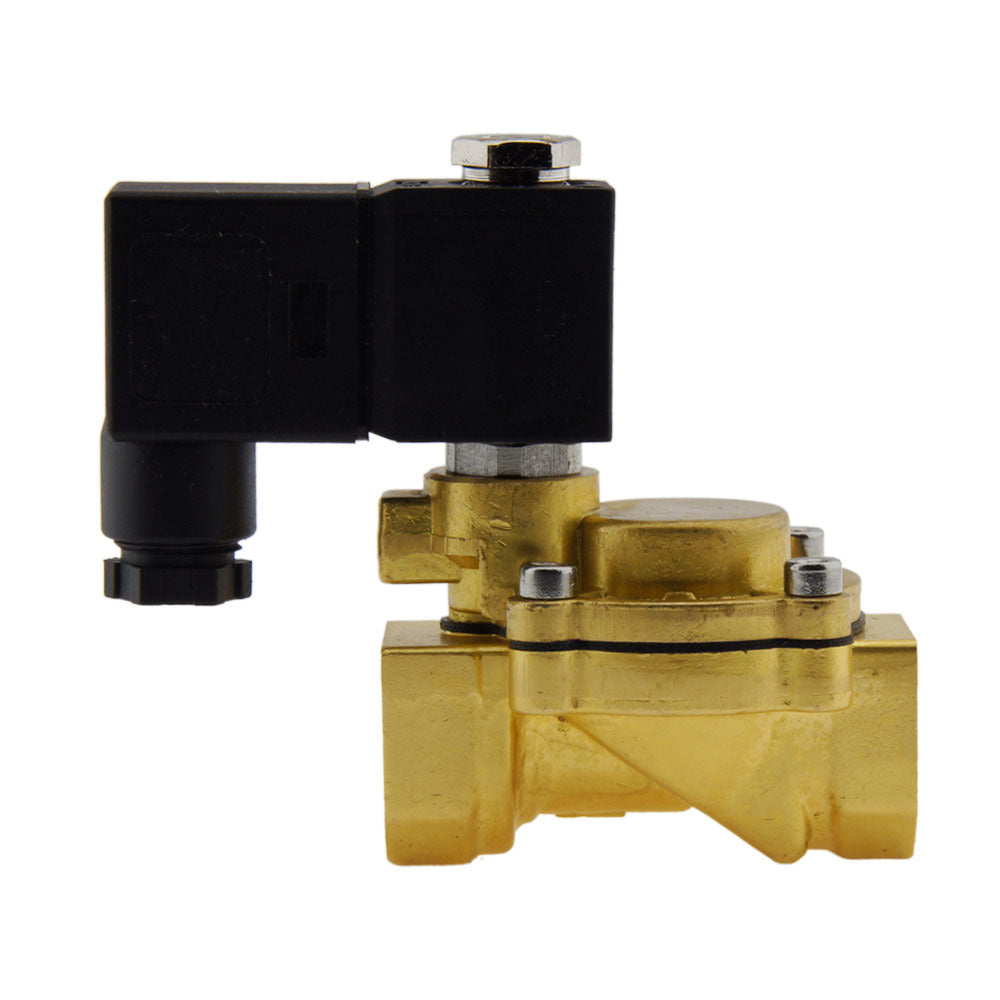

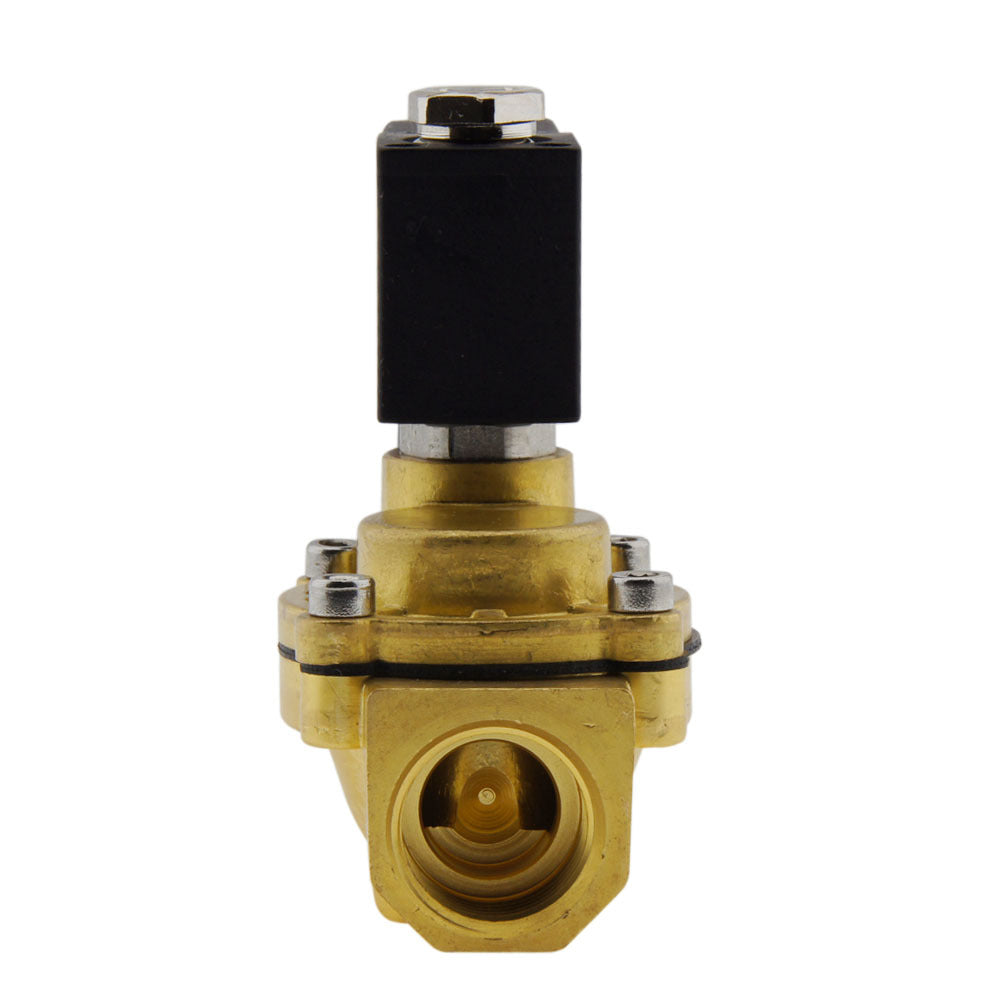

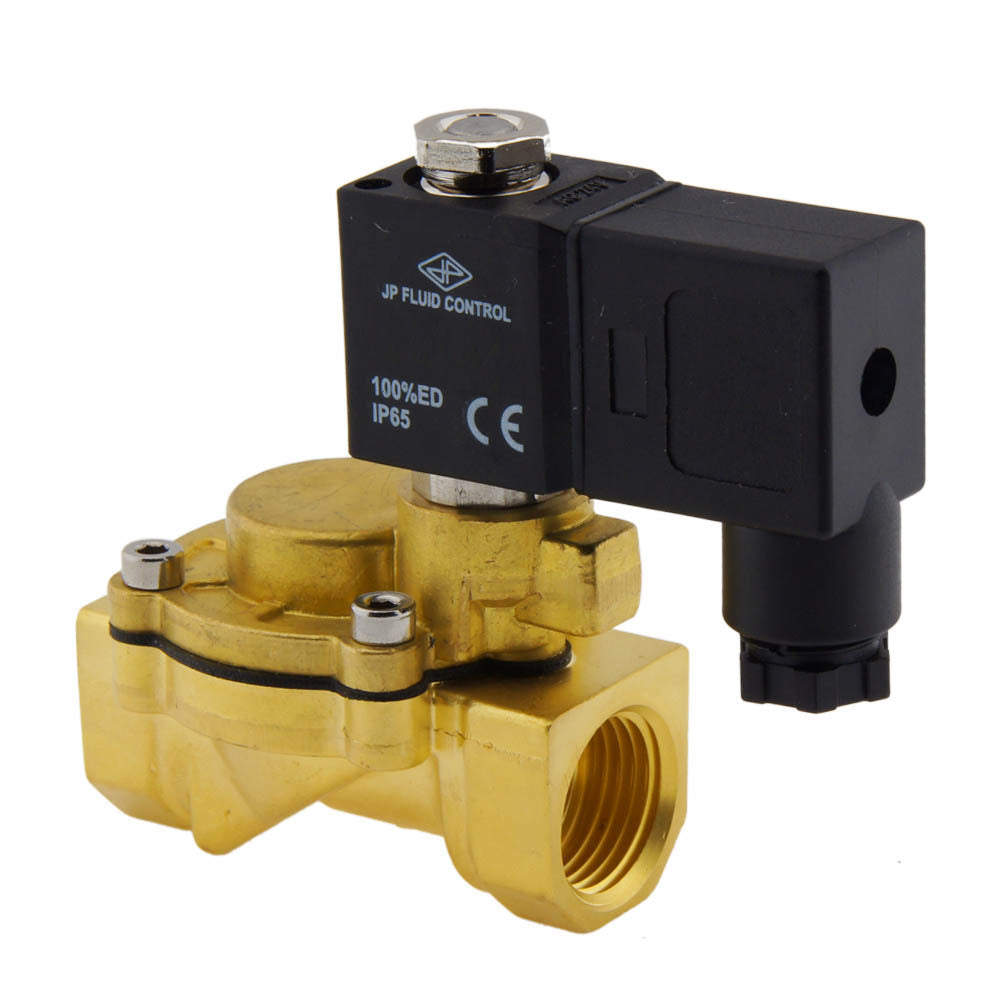

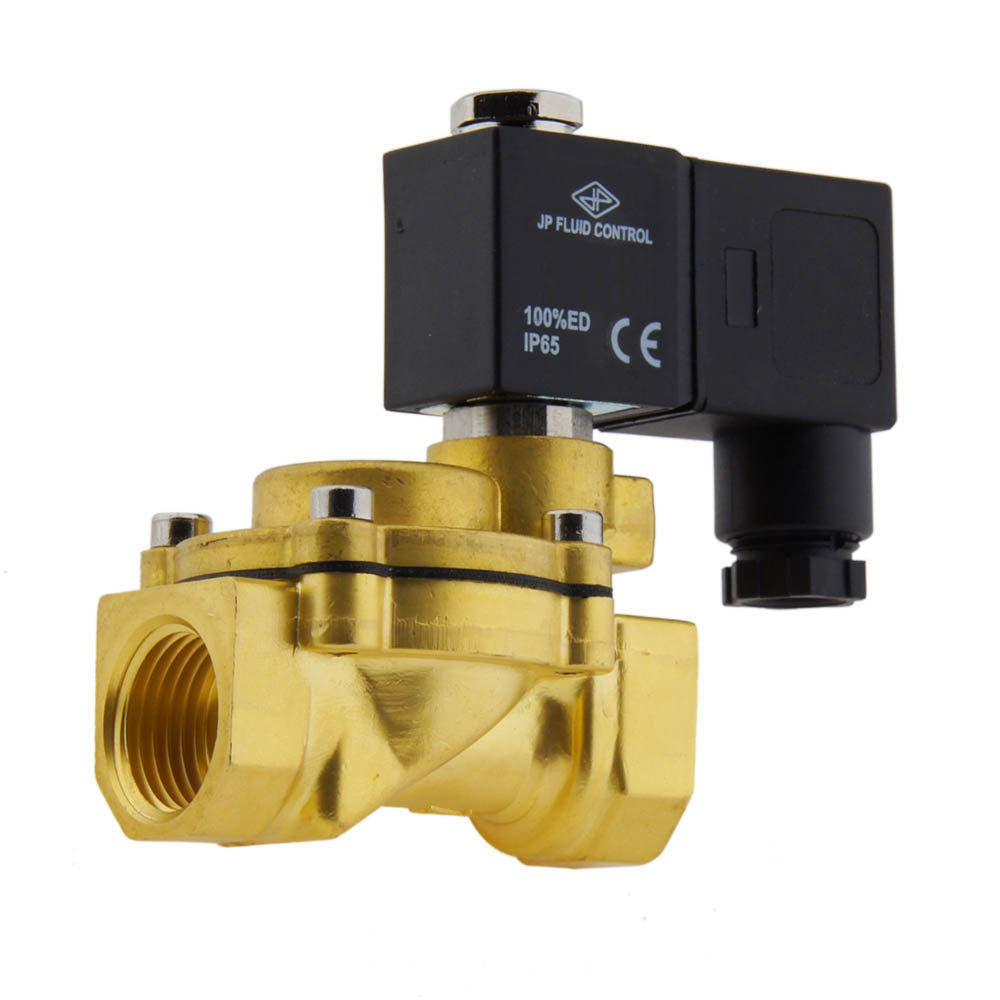

Electrovanne CM-IA 1/2'' laiton compact EPDM 0.5-16bar 230V AC
Electrovanne 2 voies JP Fluid Control (type CM-IA) avec filetage G 1/2 pouce et bobine 230 V AC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et le fonctionnement indirect, donc une petite pression différentielle nécessaire. Convient pour une température maximale de 130°C (266°F) et une pression de 0,5 à 16 bars (7 à 232 psi). Boîtier en laiton avec joint EPDM et un orifice de 12 mm. La valeur Kv est de 2,05 m3/h (34,17 l/min à dp=1 bar d'eau).
- Prix normal
- €52.37
- Prix normal
- €43.64
Description
Il s'agit d'une électrovanne à 2 voies à commande indirecte JP Fluid Control avec filetage G 1/2 pouce et bobine 230 V CA. La vanne a un boîtier en laiton avec un joint en EPDM et un orifice de 12 mm (environ 15/32 pouce). La fonction du circuit de l'électrovanne est normalement fermée, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée.
La vanne est adaptée à des pressions de 0,5 à 16 bars (7 à 232 psi) et à une température maximale de 130° C (266° F). La vanne a une valeur Kv de 2,05 m3/h, ce qui se traduit par un débit de 34,17 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 2.37, ce qui signifie 2.37 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint EPDM (caoutchouc éthylène-propylène-diène monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il résiste mal aux huiles et aux graisses. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectée.
Pour :
- Compact et faible consommation d'énergie de 8 VA
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à d'autres types de vannes.
- Livré avec bobine et connecteur
- L'EPDM convient à l'eau (chaude), aux fluides neutres et à de nombreux produits chimiques.
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- Ne convient pas aux différentiels de pression faibles (< 0,5 bar). Si vous avez une faible pression ou un vide, envisagez une électrovanne (semi-)directe ou un autre type de vanne comme une vanne à bille électrique.
- L'EPDM ne convient pas aux huiles et aux graisses.
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut devenir chaude. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série CM-IA
Le CM-IA est une vanne 2/2 à commande indirecte, spécialement conçue pour les installations où la compacité et l'efficacité énergétique sont importantes. La position de départ est normalement fermée. Les électrovannes nécessitent un différentiel de pression de 0,5 bar pour fonctionner correctement. Les raccords de tuyaux sont de 3/8, 1/2 (orifice de 12 mm) ou 3/4 (orifice de 20 mm). Le corps est en laiton avec un joint en NBR, EPDM ou FKM. Les électrovannes CM-IA sont compatibles avec toutes les bobines de la série CS4.
Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
