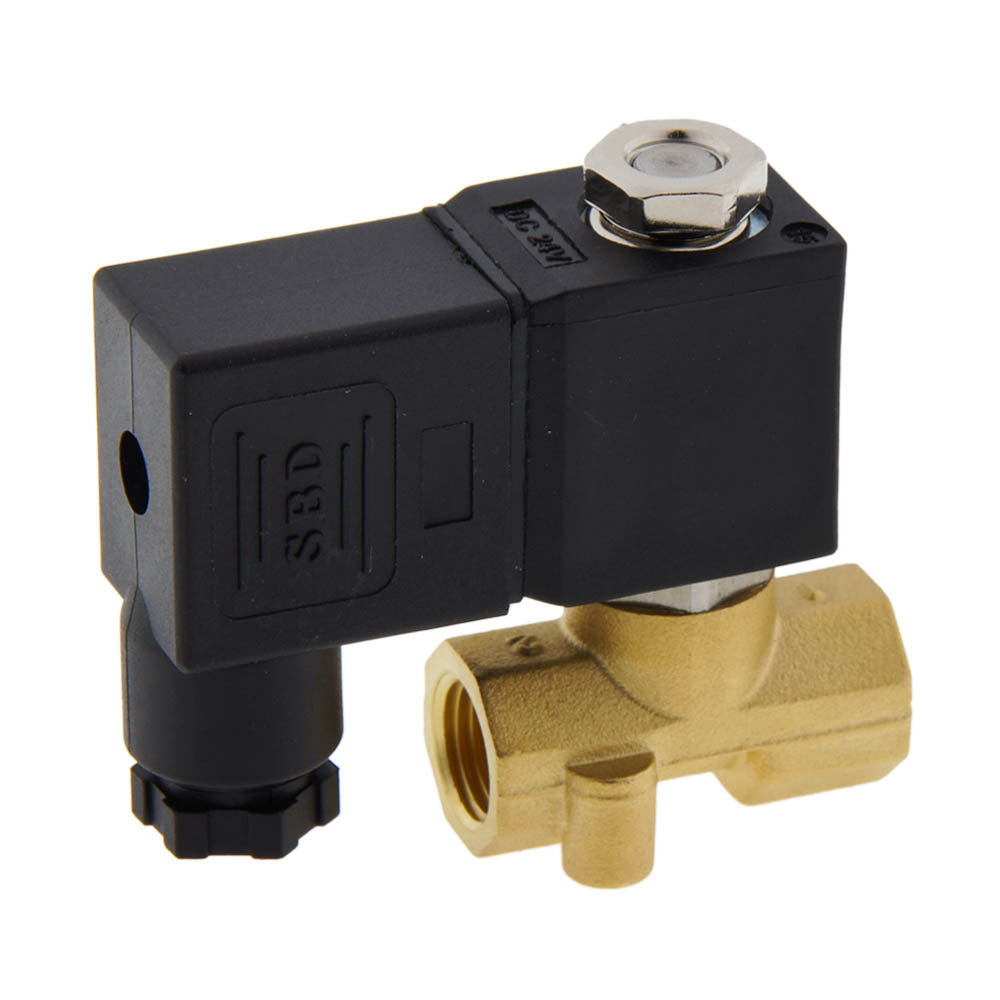

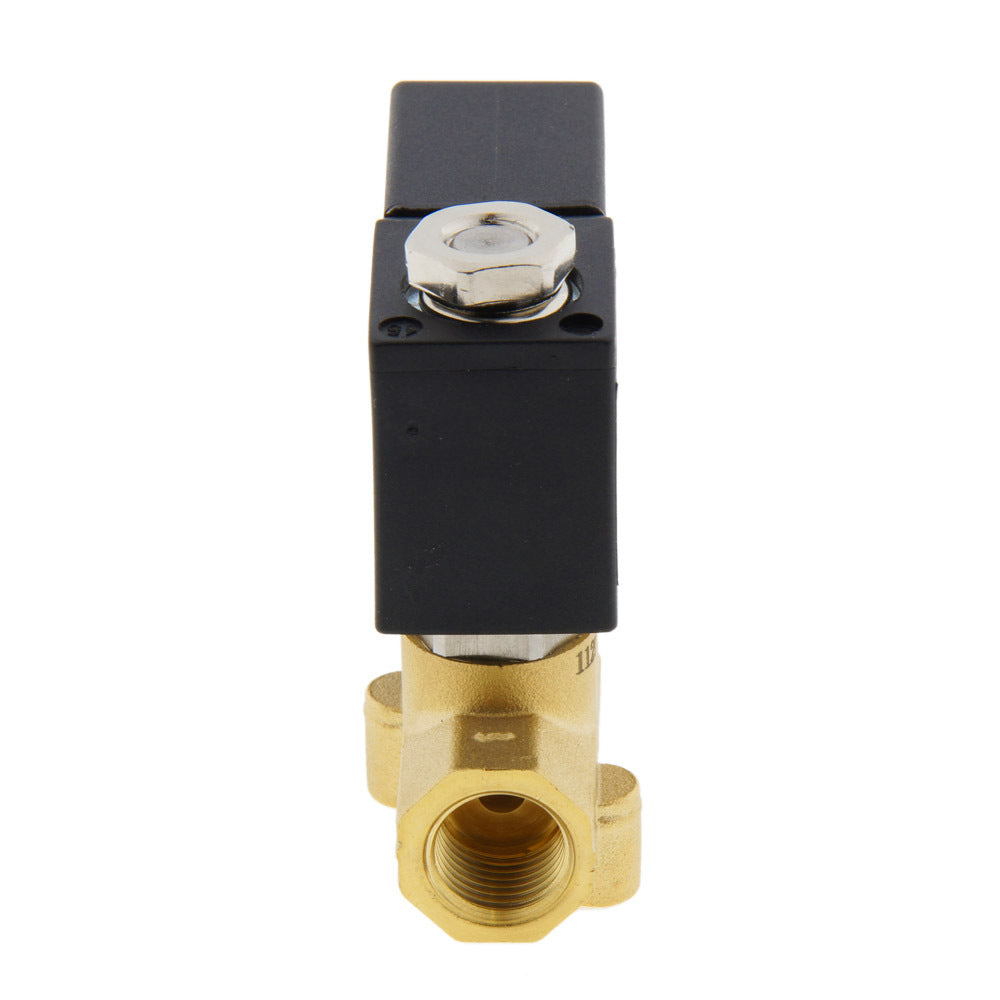

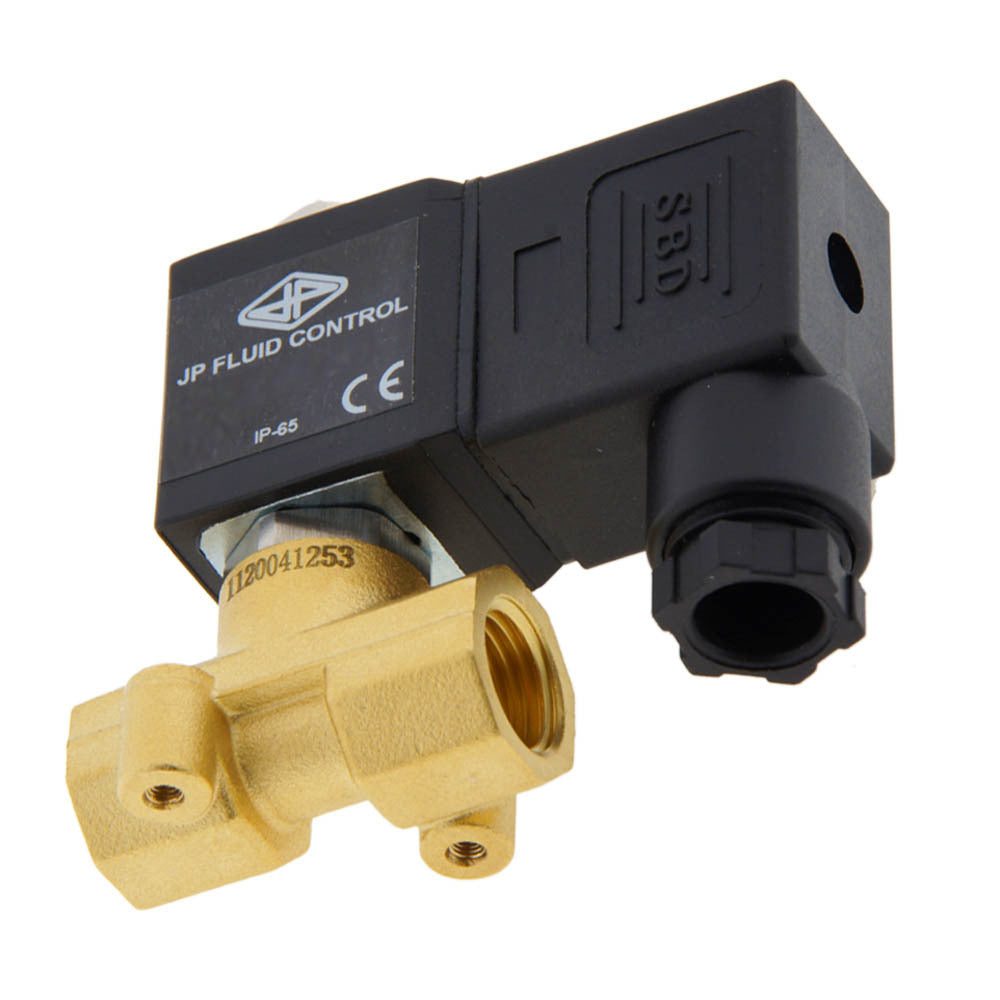

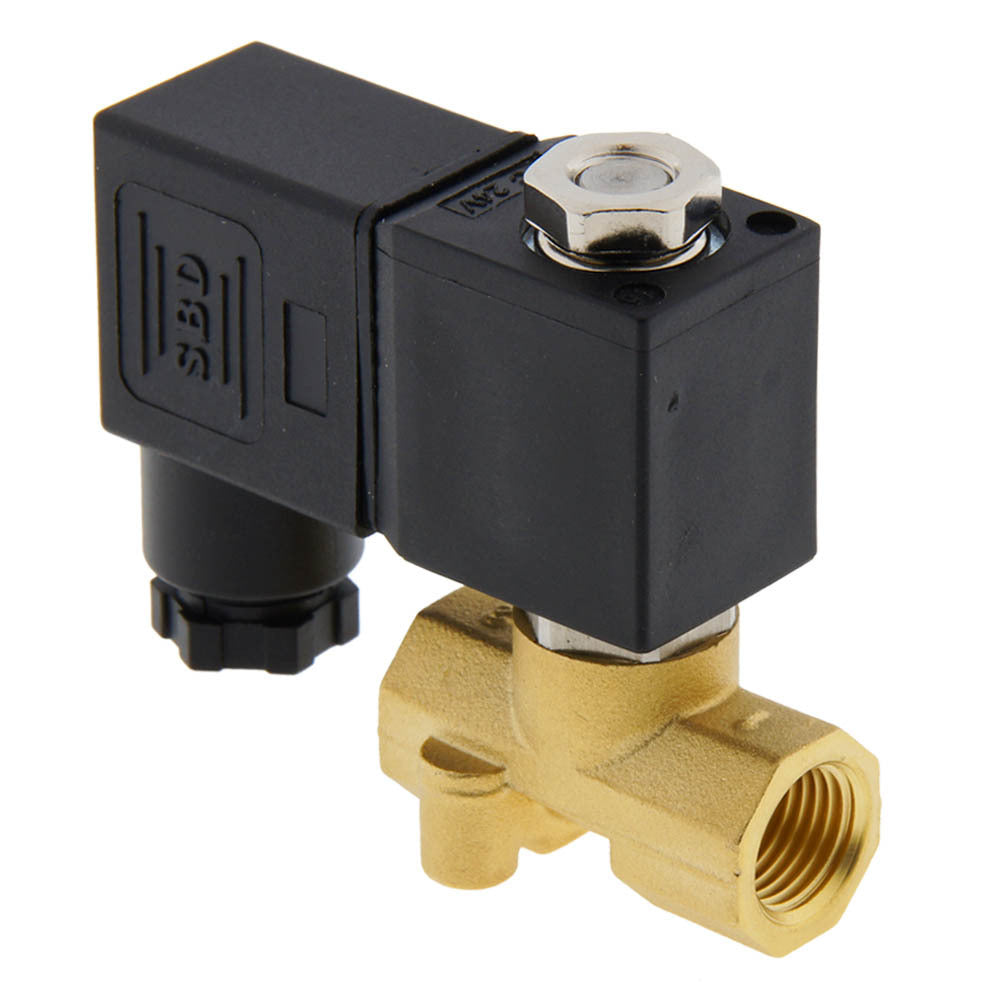

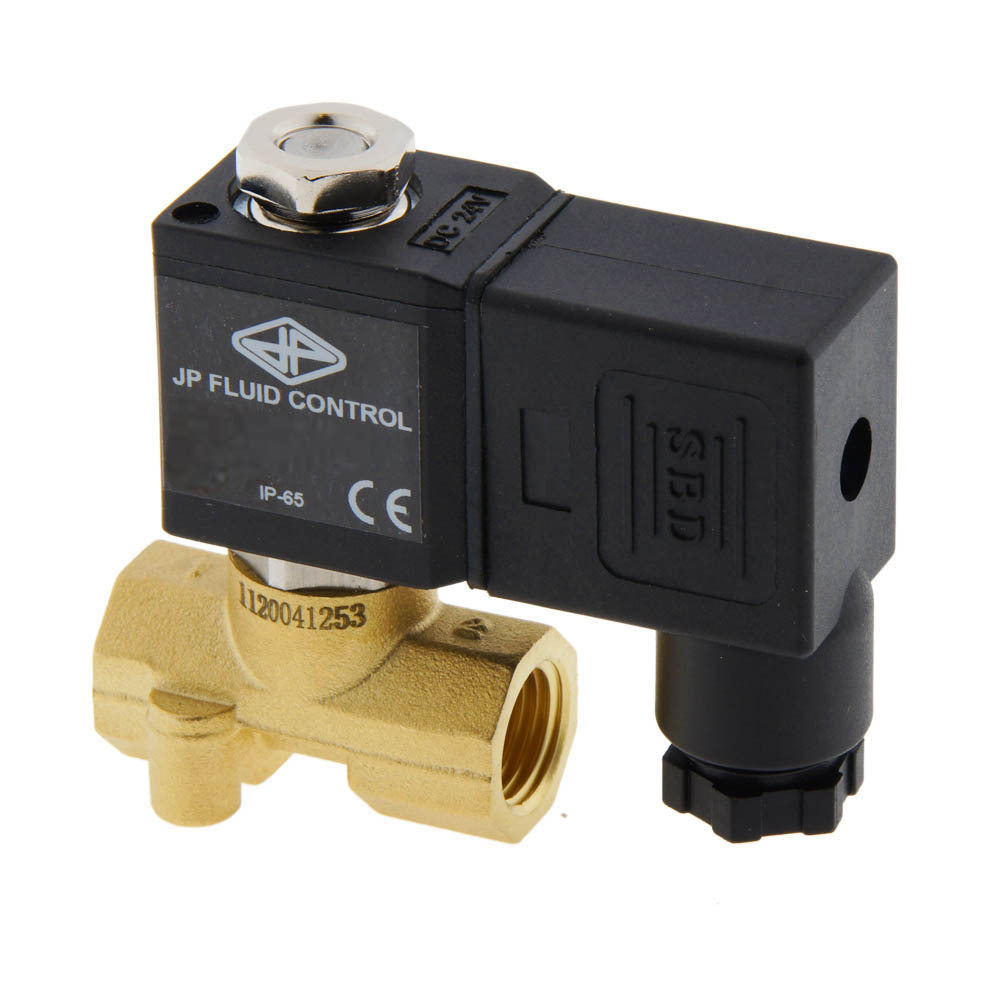

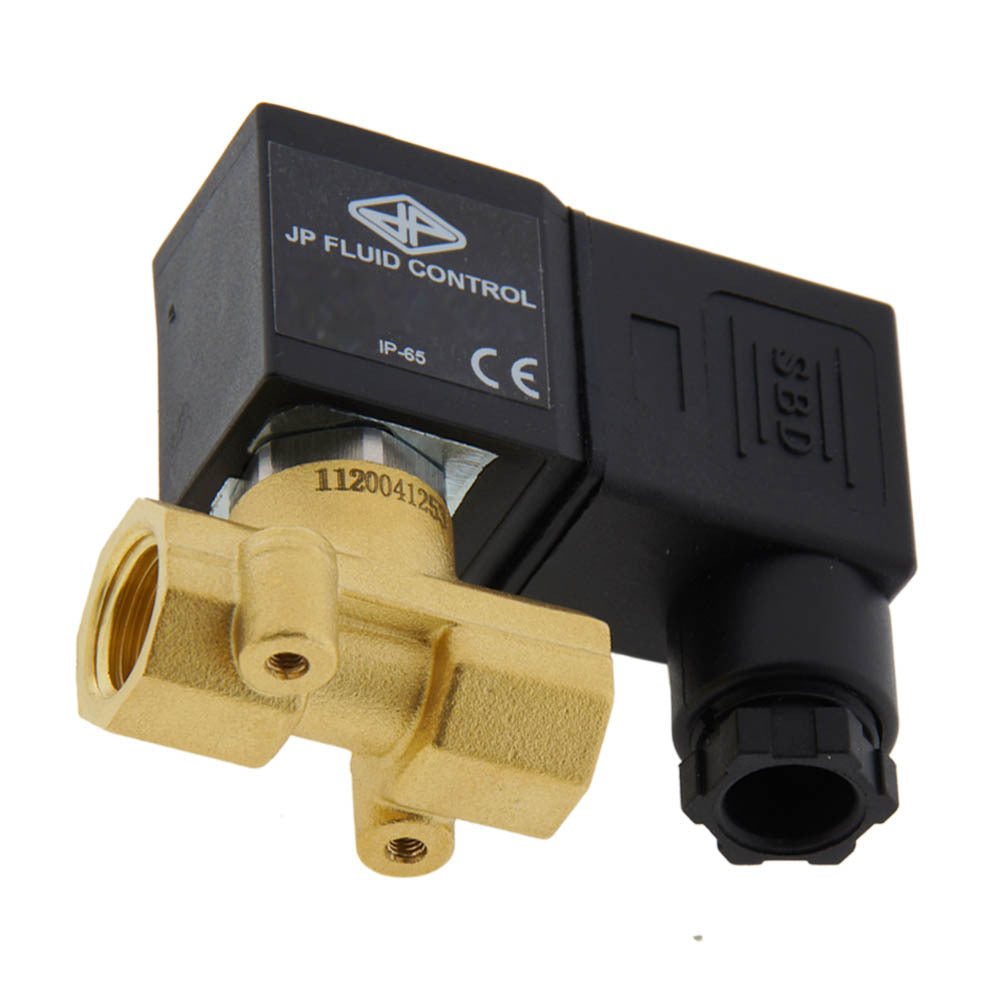

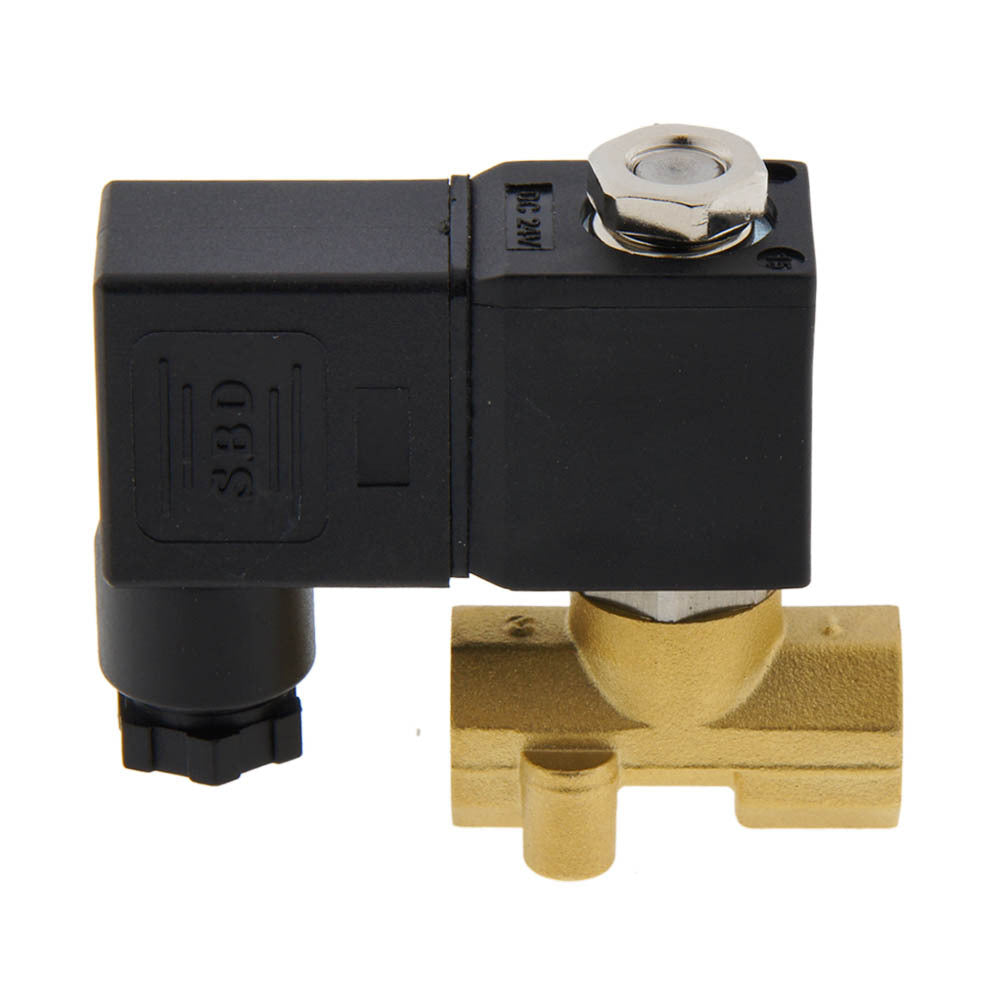

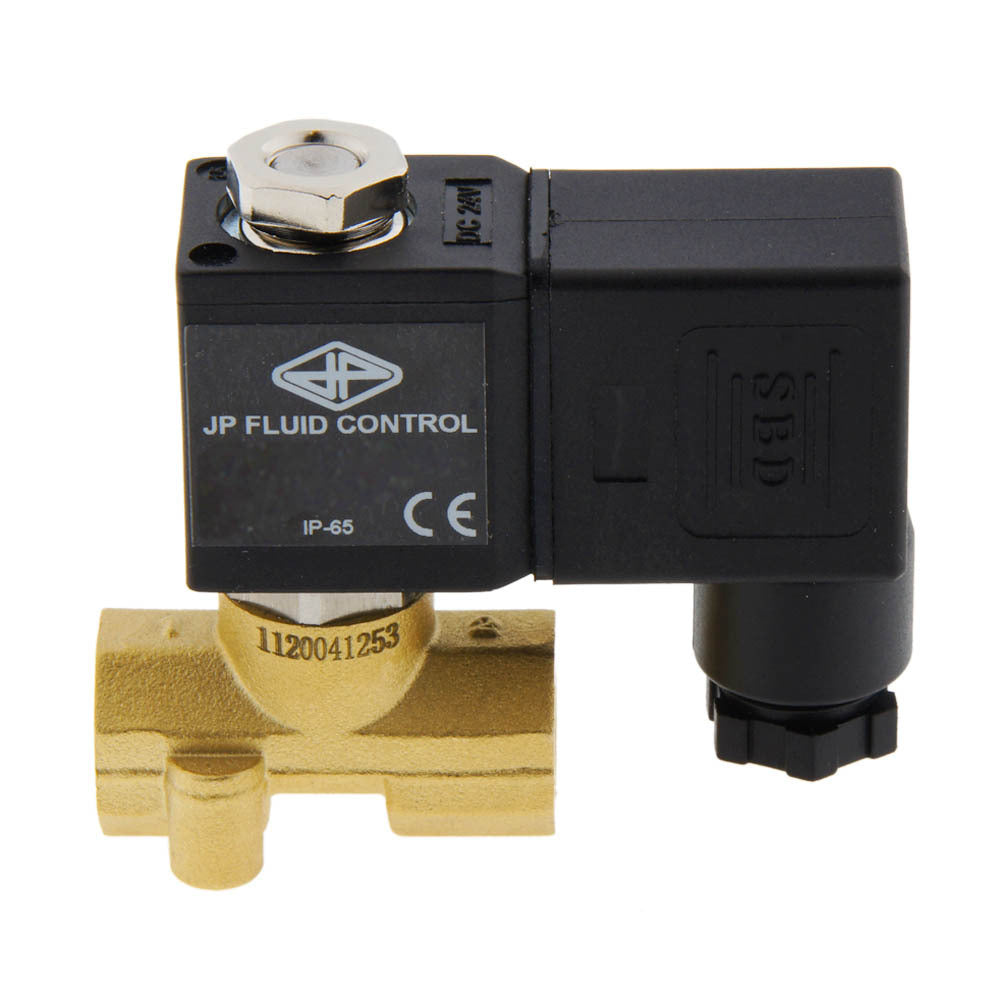

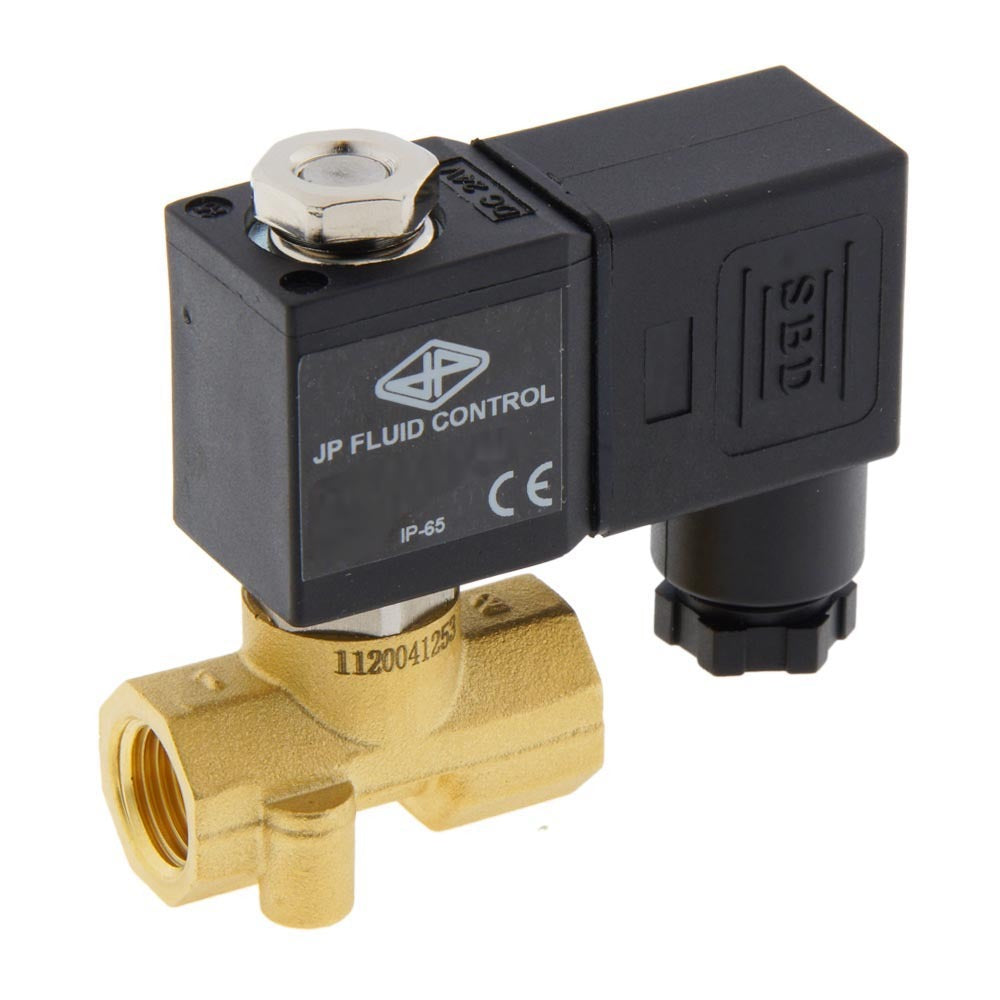

Electrovanne CM-DA 1/4'' laiton compact FKM 0-10bar 12V DC
Electrovanne 2 voies JP Fluid Control (type CM-DA) avec filetage G 1/4 pouce et bobine 12 V DC. La fonction du circuit de l'électrovanne est normalement fermée (tension = ouverte) et à fonctionnement direct, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient à une température maximale de 120° C (248° F) et à une plage de pression de 0 à 10 bar (0 à 145 psi). Boîtier en laiton avec joint FKM (FPM) et orifice de 2 mm. La valeur Kv est de 0,11 m3/h (1,83 l/min à dp=1 bar d'eau).
- Prix normal
- €30.07
- Prix normal
- €25.06
Description
Il s'agit d'une électrovanne 2 voies à commande directe de JP Fluid Control avec un filetage G 1/4 pouce et une bobine 12 V DC. La vanne a un boîtier en laiton avec un joint FKM (FPM) et une taille d'orifice de 2 mm (environ 5/64 pouces). Le circuit de l'électrovanne est normalement fermé, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée.
La vanne est adaptée à des pressions de 0 à 10 bars (0 à 145 psi) et à une température maximale de 120° C (248° F). La vanne a une valeur Kv de 0,11 m3/h, ce qui correspond à un débit de 1,83 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0,13, ce qui signifie 0,13 GPM à 1 psi de chute de pression. Pour les applications simples, il suffit souvent de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- Compact et faible consommation d'énergie de 6 VA
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- Livré avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
Cons :
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- Les électrovannes consomment de l'énergie lorsqu'elles sont activées et la bobine peut chauffer. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
Série CM-DA
L'électrovanne CM-DA est une électrovanne 2/2 voies normalement fermée, à commande directe, spécialement conçue pour les installations où la compacité et l'efficacité énergétique sont importantes. Les électrovannes ont un orifice de 1 à 2,5 mm, fonctionnent à partir de 0 bar (0 psi) et sont adaptées aux petits débits. Le boîtier est en laiton avec un joint NBR, EPDM ou FKM. Les électrovannes CM-DA sont compatibles avec toutes les bobines de la série CS4.
Les vannes sont disponibles avec des filetages BSP ou NPT sur demande.
