Électrovanne 3/2 Voies G1/4'' Mélanger Laiton NBR -1-2.5bar/-15-36psi 24VDC Vide 0330 47283

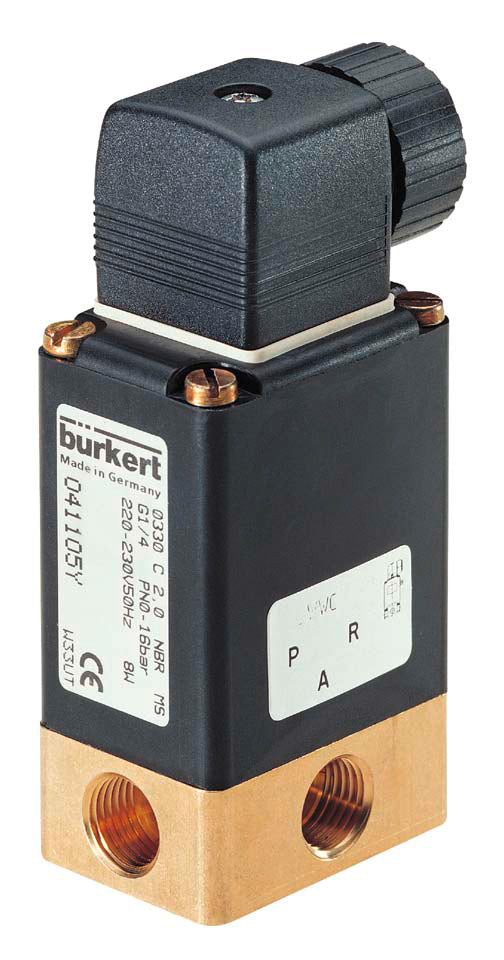

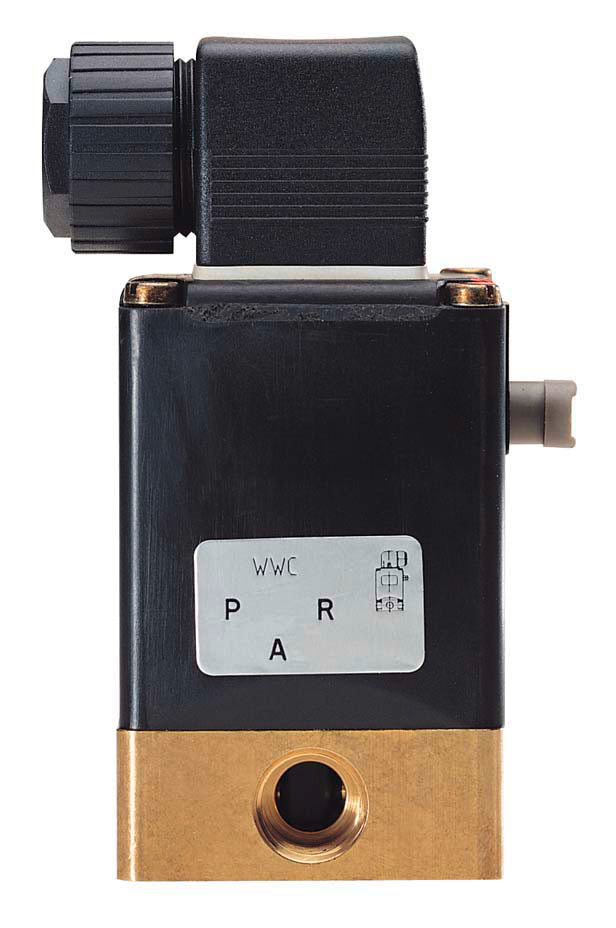

Ceci est une électrovanne 3/2 voies à fonctionnement direct Burkert avec filetage G 1/4 pouce et une bobine 24 V CC. La vanne a un boîtier en laiton avec joint NBR et une taille d'orifice de 4 mm. La fonction de circuit de l'électrovanne est le mélange. La vanne commute entre deux ports d'entrée vers le port de sortie, en fonction de si la vanne est alimentée ou non. Comme elle est à fonctionnement direct, aucune pression différentielle n'est nécessaire pour ouvrir la vanne. Convient pour une plage de pression de -1 à 2.5 bar (-15 à 36 psi) et une température maximale de 80 °C (176 °F). La vanne a une valeur Kv de 0.17 m3/h, ce qui se traduit par un débit de 3 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0.2, ce qui signifie 0.2 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne. Ce modèle est séparé des médias. Cela signifie que les pièces mobiles comme le ressort sont séparées des médias par un diaphragme flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Veuillez noter que les pièces internes de la vanne, telles que le plongeur en acier inoxydable et les ressorts, sont également en contact avec le milieu et doivent être chimiquement compatibles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le milieu. La fonction de surpassement manuel peut être utilisée pour mettre le système en service. Convient pour les applications sous vide. La vanne a une classification IP65 si elle est correctement connectée.

Avantages :

• Convient pour les applications sous vide
• Des médias agressifs sont possibles grâce au design séparé des médias
• Le surpassement manuel est idéal pour la mise en service et en cas de coupure de courant
• Bonne protection contre l'environnement grâce à la classification IP65
• Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes

Inconvénients :

• Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres
• La bobine peut devenir chaude lorsqu'elle est alimentée. Un environnement bien ventilé est recommandé
• Connecteur DIN non inclus

Série :

La vanne électromagnétique Bürkert type 0330 est une vanne à fonctionnement direct, ce qui signifie qu'aucune différence de pression n'est nécessaire pour ouvrir la vanne. Ce design est séparé des médias, ce qui permet une isolation complète de votre fluide des pièces mobiles de la vanne. Cette fonctionnalité fait de la vanne une bonne solution pour des médias agressifs ou légèrement contaminés. Les vannes peuvent être livrées avec DN 2 à DN 5 ou avec une bride. La plage de pression dépend de la tension, mais a un maximum de 16 bar. La vanne a un design d'armature pivotante sans entretien au lieu du plongeur linéaire commun. La vanne est disponible en protection IP65 ou IP67. La vanne a peu de pièces mobiles, ce qui permet une longue durée de vie grâce à une usure minimale des composants de la vanne. Les versions 2/2 voies et 3/2 voies sont conçues pour des applications telles que le mélange, la déviation et la direction universelle des médias. Les vannes sont disponibles avec différents matériaux de boîtier, tels que le laiton, l'acier inoxydable, le PP ou le PVDF en combinaison avec différents matériaux d'étanchéité. Enfin, il existe des options pour le retour de position, des variantes bi-stables, des variantes sous vide, ainsi que des versions approuvées ATEX pour les explosions.

Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
