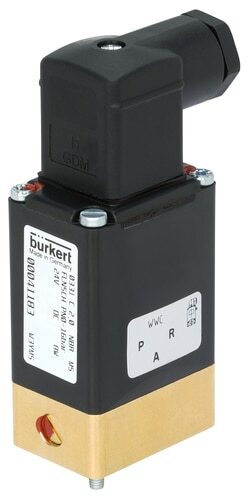

Electrovanne 32x46 mm SFB flange Diverting PEEK EPDM 0-10bar/145psi 24VDC 331 20048999
Électrovanne 2/2 voies Burkert (type 331) avec bride SFB 32x46 mm et bobine 24 V DC. L'orifice d'entrée de la vanne commute entre les deux orifices de sortie, selon que la vanne est alimentée ou non. La vanne est à fonctionnement direct et ne nécessite donc pas de pression différentielle. Convient pour des températures maximales de 90 °C (194 °F) et une plage de pression de 0 à 10 bar (145 psi). Boîtier en PEEK avec joint en EPDM et orifice de 3 mm. La valeur Kv est de 0,12 m3/h (2,0 l/min à dp = 1 bar d'eau).
Note: Le connecteur DIN n'est pas inclus.
- Prix normal
- €256,79
- Prix normal
- €213,99
Description
Il s'agit d'une électrovanne 2/2 voies à commande directe Burkert avec une bride SFB de 32x46 mm et une bobine de 24 V DC. La vanne est dotée d'un boîtier en PEEK, d'un joint en EPDM et d'un orifice de 3 mm. SFB est une conception de bride spécifique à Burkert qui permet le montage compact de plusieurs vannes sur un collecteur. La fonction du circuit de l'électrovanne est la dérivation. L'orifice d'entrée de la vanne commute entre les deux orifices de sortie, selon que la vanne est alimentée ou non. Comme il s'agit d'un système à fonctionnement direct, aucun différentiel de pression n'est nécessaire pour ouvrir la vanne. Convient pour une pression de 0 à 10 bar (145 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 0,12 m3/h, ce qui correspond à un débit de 2 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0, ce qui signifie 0 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Le joint EPDM (caoutchouc éthylène-propylène-diène-monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il résiste mal aux huiles et aux graisses. Veuillez noter que les pièces internes de la vanne, telles que le plongeur et les ressorts en acier inoxydable, sont également en contact avec le fluide et doivent être chimiquement compatibles. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide.
Pour :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- La conception de la bride SFB permet le montage compact de plusieurs vannes sur un collecteur.
Cons :
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- La bobine peut chauffer lorsqu'elle est sous tension. Un environnement bien ventilé est recommandé
Série
La vanne Bürkert 0331 est une vanne à armature pivotante à action directe et à séparation de fluide. Orifices jusqu'à DN 4 et plages de pression de 0 à 16 bar. La particularité de cette vanne par rapport au modèle 0330 est l'absence de filetage, remplacé par un raccord à bride Bürkert SFB (Specific Flange design Bürkert) en bas. Cette bride peut être utilisée pour monter la vanne sur un collecteur ou sur une vanne plus grande (par exemple le type 5282) et servir de vanne pilote. La vanne 0331 existe en version 2/2 et 3/2. Les versions 3/2 sont disponibles en version normalement ouverte, normalement fermée, distributeur ou mélangeur. La conception à séparation de milieu rend cette vanne adaptée aux fluides agressifs ou légèrement contaminés. Le boîtier en laiton standard répond à toutes les exigences européennes en matière d'eau potable. Le 0331 est équipé d'une commande manuelle pour la mise en service et les essais. Des versions antidéflagrantes ATEX sont également disponibles.
Remarque : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
