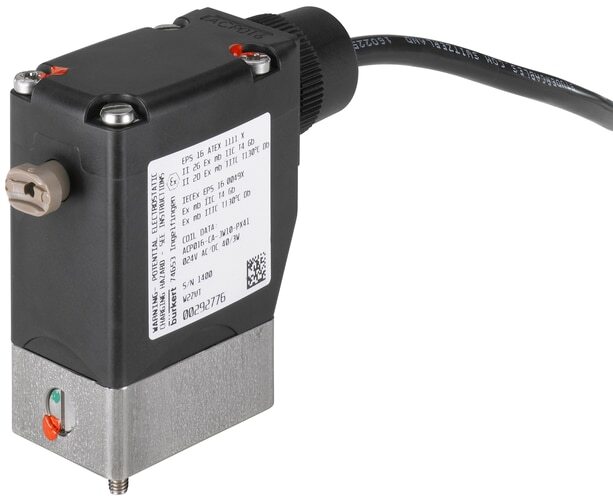

Électrovanne 32x46 mm SFB bride Bistable Acier inoxydable FKM 0-5bar/73psi 24VDC Latching 331 377213

Il s'agit d'une électrovanne 2/2 voies à commande directe Burkert avec une bride SFB de 32x46 mm et une bobine de 24 V DC. La vanne est dotée d'un boîtier en acier inoxydable, d'un joint FKM et d'un orifice de 4 mm. SFB est une conception de bride spécifique à Burkert qui permet le montage compact de plusieurs vannes sur un collecteur. Cette électrovanne bi-stable reste en position (ouverte ou fermée) après une brève impulsion électrique d'au moins 150 ms. La bobine comporte deux enroulements et trois broches : une reliée au pôle négatif et deux au pôle positif, chacune reliée à un enroulement distinct. Une impulsion sur l'une des broches positives fait basculer la vanne qui reste en position jusqu'à l'impulsion suivante. Comme il s'agit d'un système à fonctionnement direct, aucun différentiel de pression n'est nécessaire pour ouvrir la vanne. Convient pour une pression de 0 à 5 bar (73 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 0,15 m3/h, ce qui correspond à un débit de 3 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0, ce qui signifie 0 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Ce modèle est séparé des médias. Cela signifie que les pièces de travail telles que le ressort sont séparées du média par une membrane flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Le boîtier en acier inoxydable est très durable, solide et résistant à une large gamme de produits chimiques, à l'exception des solutions chlorées. Le joint FKM (caoutchouc fluoré ou Viton) possède d'excellentes propriétés chimiques et convient à la plupart des huiles et des solvants, mais il ne supporte pas l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le plongeur et les ressorts en acier inoxydable, sont également en contact avec le fluide et doivent être chimiquement compatibles. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La fonction de commande manuelle peut être utilisée pour mettre le système en service. Pour passer de l'état ouvert à l'état fermé, la vanne a besoin d'une impulsion électrique plutôt que d'un signal continu, ce qui réduit la consommation d'énergie. La vanne a un indice de protection IP65 si elle est correctement raccordée.

Pour :

• Les médias agressifs sont possibles grâce à la conception séparée des médias
• La commande manuelle est idéale pour la mise en service et en cas de panne de courant.
• Bonne protection contre l'environnement grâce à l'indice de protection IP65
• Cette valve bi-stable change de position avec une petite impulsion électrique et consomme très peu d'énergie.
• Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
• La conception de la bride SFB permet le montage compact de plusieurs vannes sur un collecteur.

Cons :

• Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.

Série

La vanne Bürkert 0331 est une vanne à armature pivotante à action directe et à séparation de fluide. Orifices jusqu'à DN 4 et plages de pression de 0 à 16 bar. La particularité de cette vanne par rapport au modèle 0330 est l'absence de filetage, remplacé par un raccord à bride Bürkert SFB (Specific Flange design Bürkert) en bas. Cette bride peut être utilisée pour monter la vanne sur un collecteur ou sur une vanne plus grande (par exemple le type 5282) et servir de vanne pilote. La vanne 0331 existe en version 2/2 et 3/2. Les versions 3/2 sont disponibles en version normalement ouverte, normalement fermée, distributeur ou mélangeur. La conception à séparation de milieu rend cette vanne adaptée aux fluides agressifs ou légèrement contaminés. Le boîtier en laiton standard répond à toutes les exigences européennes en matière d'eau potable. Le 0331 est équipé d'une commande manuelle pour la mise en service et les essais. Des versions antidéflagrantes ATEX sont également disponibles.

Remarque : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
