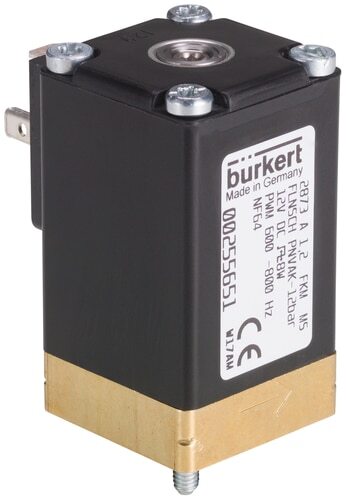

Electrovanne 32x32 mm SFB bride NC Laiton FKM -1-16bar/-15-232psi 12VDC 2873 391977

Il s'agit d'une électrovanne 2/2 voies à commande directe Burkert avec une bride SFB de 32x32 mm et une bobine de 12 V DC. Conçu pour un contrôle proportionnel du débit par un signal PWM. Le rapport cyclique du signal détermine le courant de la bobine, qui est directement lié à la position du plongeur. En option, la vanne peut également être alimentée par une tension continue. La vanne a un boîtier en laiton avec un joint FKM et un orifice de 0,8 mm. SFB est une conception de bride spécifique à Burkert qui permet le montage compact de plusieurs vannes sur un collecteur. Le circuit de l'électrovanne est normalement fermé, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée. Comme il s'agit d'un système à fonctionnement direct, aucun différentiel de pression n'est nécessaire pour ouvrir la vanne. Convient pour une pression de -1 - 16 bar (-15 - 232 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 0,018 m3/h, ce qui correspond à un débit de 0 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0, ce qui signifie 0 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint FKM (caoutchouc fluoré ou Viton) possède d'excellentes propriétés chimiques et convient à la plupart des huiles et des solvants, mais il ne supporte pas l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le plongeur et les ressorts en acier inoxydable, sont également en contact avec le fluide et doivent être chimiquement compatibles. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne peut être contrôlée proportionnellement à l'aide d'un régulateur numérique tel que, par exemple, les types Bürkert 8605 ou 8611. La vanne a un indice de protection IP65 si elle est correctement raccordée.

Pour :

• Bonne protection contre l'environnement grâce à l'indice de protection IP65
• Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
• Conception compacte de la vanne
• Temps de réponse inférieur à 20 ms
• Contrôle activé par le signal PWM
• La conception de la bride SFB permet le montage compact de plusieurs vannes sur un collecteur.

Cons :

• Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
• La bobine peut chauffer lorsqu'elle est sous tension. Un environnement bien ventilé est recommandé

Série

L'électrovanne Bürkert 2873 est une électrovanne à plongeur à commande directe et est principalement utilisée pour les applications où le contrôle du débit est nécessaire (contrôle proportionnel). Selon le modèle, la vanne fonctionne de 0 à 16 bar et possède un orifice de 1/8 pouce ou 1/4 pouce avec un filetage BSPP ou NPT ou peut être montée sur une bride d'embase. La taille des orifices varie de 0,8 à 6 mm. Le débit peut être contrôlé à l'aide d'un régulateur numérique (par exemple les types Bürkert 8605 ou 8611). Veuillez noter que le dimensionnement correct de la vanne (Kv) est essentiel dans les installations de contrôle du débit. Pour les débits plus faibles, le type 2871 offre une solution. Pour des débits plus importants, veuillez considérer le 2875. Pour savoir quelle vanne choisir et si la vanne 2873 vous convient, lisez notre article sur les électrovannes proportionnelles ou contactez notre support technique.

Remarque : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
