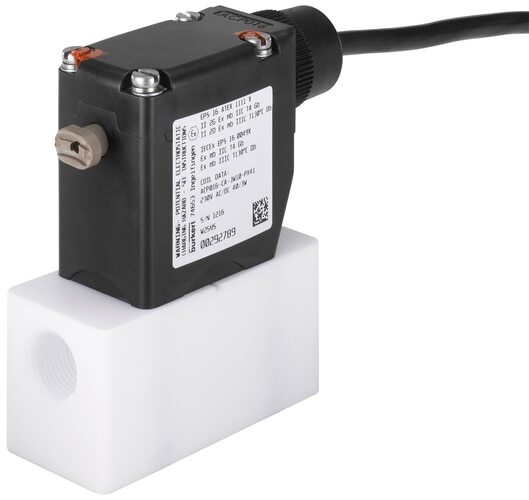

Electrovanne 3/2 voies G3/8'' mélange PTFE FFKM 0-1bar/15psi 230VAC/DC 0121 20008903
Avis: Ce produit n`est plus fabriqué
Electrovanne 3/2 voies Burkert (type 0121) avec filetage G 3/8 pouces et bobine 230 V AC/DC. La vanne passe de deux orifices d'entrée à l'orifice de sortie, selon qu'elle est alimentée ou non. La vanne est à fonctionnement direct et ne nécessite donc pas de pression différentielle. Convient aux milieux légèrement contaminés et agressifs (séparation des milieux). Convient pour des températures maximales de 90 °C (194 °F) et une plage de pression de 0 à 1 bar (15 psi). Boîtier en PTFE avec joint FFKM et orifice de 6 mm. La valeur Kv est de 0,48 m3/h (8,0 l/min à dp = 1 bar d'eau). Fonction d'annulation manuelle.
Note: Le connecteur DIN n'est pas inclus.
Avis: Ce produit n`est plus fabriqué
Description
Il s'agit d'une électrovanne 3/2 voies à commande directe Burkert avec filetage G 3/8 pouces et bobine 230 V AC/DC. La vanne est dotée d'un boîtier en PTFE avec joint FFKM et d'un orifice de 6 mm. La fonction du circuit de l'électrovanne est le mélange. La vanne passe de deux orifices d'entrée à l'orifice de sortie, selon qu'elle est alimentée ou non. Comme il s'agit d'un système à fonctionnement direct, aucun différentiel de pression n'est nécessaire pour ouvrir la vanne. Convient pour une pression de 0 à 1 bar (15 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 0,48 m3/h, ce qui correspond à un débit de 8 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 1, ce qui signifie 1 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Ce modèle est séparé des médias. Cela signifie que les pièces de travail telles que le ressort sont séparées du média par une membrane flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Veuillez noter que les pièces internes de la vanne, telles que le plongeur et les ressorts en acier inoxydable, sont également en contact avec le fluide et doivent être chimiquement compatibles. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La fonction de commande manuelle peut être utilisée pour mettre le système en service. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- Les médias agressifs sont possibles grâce à la conception séparée des médias
- La commande manuelle est idéale pour la mise en service et en cas de panne de courant.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
Cons :
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- La bobine peut chauffer lorsqu'elle est sous tension. Un environnement bien ventilé est recommandé
Série
La vanne Bürkert type 0121 est une vanne à armature pivotante à commande directe et à séparation de fluide avec un boîtier en acier inoxydable (316L), PTFE (téflon), PVC (chlorure de polyvinyle), PP (polypropylène) ou PVDF (fluorure de polyvinylidène). La vanne est disponible en versions 3/2 et 2/2. En version 3/2, elle peut être livrée comme vanne normalement ouverte, normalement fermée, distributrice ou mélangeuse. La vanne peut être livrée avec un diamètre de DN 2 à DN 8. Selon le modèle, la vanne peut fonctionner jusqu'à 6 bars. Toutes les vannes 0121 sont équipées d'une commande manuelle pour la mise en service et les essais. Des versions homologuées ATEX sont également disponibles.
Remarque : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
