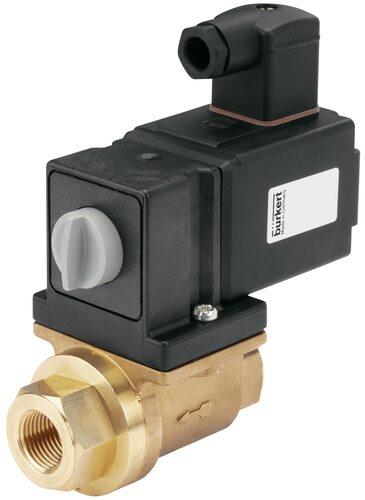

Electrovanne 3/2 voies G3/8'' déviation laiton FKM 0-1bar/15psi 24VAC/DC Vacuum 0131 20009243
Électrovanne 3/2 voies Burkert (type 0131) avec filetage G 3/8 pouces et bobine 24 V AC/DC. L'orifice d'entrée de la vanne commute entre les deux orifices de sortie, selon que la vanne est alimentée ou non. La vanne est à fonctionnement direct et ne nécessite donc pas de pression différentielle. Convient aux milieux légèrement contaminés et agressifs (séparation des milieux). Convient pour des températures maximales de 90 °C (194 °F) et une plage de pression de 0 à 1 bar (15 psi). Boîtier en laiton avec joint FKM et orifice de 10 mm. La valeur Kv est de 2 m3/h (33,34 l/min à dp = 1 bar d'eau). Fonction d'annulation manuelle. Convient pour le vide.
Note: Un connecteur DIN est inclus.
- Prix normal
- €671,99
- Prix normal
- €559,99
Description
Il s'agit d'une électrovanne 3/2 voies à commande directe Burkert avec un filetage G 3/8 pouces et une bobine 24 V AC/DC. La vanne a un boîtier en laiton avec un joint FKM et une taille d'orifice de 10 mm. La fonction du circuit de l'électrovanne est la dérivation. L'orifice d'entrée de la vanne commute entre les deux orifices de sortie, selon que la vanne est alimentée ou non. Comme il s'agit d'un système à fonctionnement direct, aucun différentiel de pression n'est nécessaire pour ouvrir la vanne. Convient pour une pression de 0 à 1 bar (15 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 2 m3/h, ce qui correspond à un débit de 33 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 2, ce qui signifie 2 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Ce modèle est séparé des médias. Cela signifie que les pièces de travail telles que le ressort sont séparées du média par une membrane flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Veuillez noter que les pièces internes de la vanne, telles que le plongeur et les ressorts en acier inoxydable, sont également en contact avec le fluide et doivent être chimiquement compatibles. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La fonction de commande manuelle peut être utilisée pour mettre le système en service. Convient aux applications sous vide. La vanne a un indice de protection IP65 si elle est correctement raccordée. La vanne est équipée d'une fonction "kick-and-drop", qui fournit un courant d'appel élevé pour commuter la vanne, puis réduit à un faible courant de maintien pour maintenir la vanne en position. Il en résulte une réduction significative de la consommation d'énergie.
Pour :
- Convient aux applications sous vide
- Les médias agressifs sont possibles grâce à la conception séparée des médias
- La commande manuelle est idéale pour la mise en service et en cas de panne de courant.
- L'électronique de pointe et de maintien permet une faible consommation d'énergie en fournissant un courant élevé pour ouvrir la vanne, qui diminue ensuite pour atteindre un faible courant de maintien.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
Cons :
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- La bobine peut chauffer lorsqu'elle est sous tension. Un environnement bien ventilé est recommandé
Série
La vanne Bürkert 0131 est une vanne à bascule à action directe. Son boîtier peut être en PVC, en laiton ou en PVDF. La vanne est disponible dans des diamètres allant jusqu'à DN 25 et peut fonctionner de 0 à 3 bars selon la version. Grâce à la séparation par membrane entre l'actionneur et le corps du fluide, les fluides agressifs tels que les acides et les solutions alcalines peuvent également être contrôlés en toute sécurité. Les variantes à courant continu offrent une efficacité énergétique qui peut contribuer à un cycle de vie plus long. La vanne est dotée d'un système de bobine résistant aux vibrations. Un système électrique de retour de position détermine l'état de la vanne.
Remarque : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
