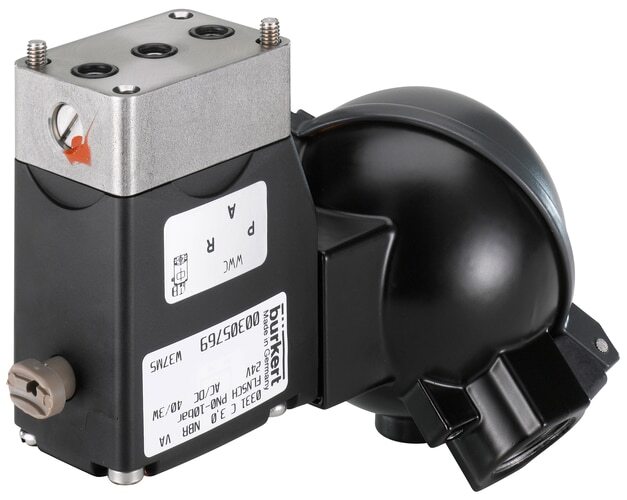

Electrovanne 3/2 voies 32x46 mm Bride SFB Universelle Acier inoxydable FKM 0-10bar/145psi 24VAC/DC ATEX 0331 20031108
Électrovanne Burkert 3/2 voies (type 0331) avec bride SFB 32x46 mm et bobine 24 V AC/DC. La vanne relie un orifice commun à l'un des deux autres orifices selon que la bobine est alimentée ou non. La pression peut être appliquée à tous les orifices. La vanne est à fonctionnement direct et ne nécessite donc pas de pression différentielle. Convient aux milieux légèrement contaminés et agressifs (séparation des milieux). Convient pour des températures maximales de 90 °C (194 °F) et une plage de pression de 0 à 10 bar (145 psi). Boîtier en acier inoxydable avec joint FKM et orifice de 2 mm. La valeur Kv est de 0,1 m3/h (1,67 l/min à dp = 1 bar d'eau). Fonction d'annulation manuelle. Cette électrovanne est certifiée ATEX et IECEx.
Note: Le connecteur DIN n'est pas inclus.
- Prix normal
- €609.59
- Prix normal
- €507.99
Description
Il s'agit d'une électrovanne 3/2 voies à commande directe Burkert avec une bride SFB de 32x46 mm et une bobine 24 V AC/DC. La vanne est dotée d'un boîtier en acier inoxydable, d'un joint FKM et d'un orifice de 2 mm. SFB est une conception de bride spécifique à Burkert qui permet le montage compact de plusieurs vannes sur un collecteur. La fonction du circuit de l'électrovanne est universelle. La vanne à trois voies relie un orifice commun à l'un des deux autres orifices, selon que la bobine est alimentée ou non. Dans cette version, la pression peut être appliquée à tous les orifices. Comme il s'agit d'un système à fonctionnement direct, aucun différentiel de pression n'est nécessaire pour ouvrir la vanne. Convient pour une pression de 0 à 10 bar (145 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 0,1 m3/h, ce qui correspond à un débit de 2 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0, ce qui signifie 0 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Ce modèle est séparé des médias. Cela signifie que les pièces de travail telles que le ressort sont séparées du média par une membrane flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Le boîtier en acier inoxydable est très durable, solide et résistant à une large gamme de produits chimiques, à l'exception des solutions chlorées. Veuillez noter que les pièces internes de la vanne, telles que le plongeur et les ressorts en acier inoxydable, sont également en contact avec le fluide et doivent être chimiquement compatibles. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La fonction de commande manuelle peut être utilisée pour mettre le système en service. Grâce aux certifications ATEX et IECEx, cette électrovanne est adaptée aux environnements explosifs. La vanne a un indice de protection IP65 si elle est correctement raccordée.
Pour :
- Certifié ATEX
- Les médias agressifs sont possibles grâce à la conception séparée des médias
- La commande manuelle est idéale pour la mise en service et en cas de panne de courant.
- Bonne protection contre l'environnement grâce à l'indice de protection IP65
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
- La conception de la bride SFB permet le montage compact de plusieurs vannes sur un collecteur.
Cons :
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
- La bobine peut chauffer lorsqu'elle est sous tension. Un environnement bien ventilé est recommandé
Série
La vanne Bürkert 0331 est une vanne à armature pivotante à action directe et à séparation de fluide. Orifices jusqu'à DN 4 et plages de pression de 0 à 16 bar. La particularité de cette vanne par rapport au modèle 0330 est l'absence de filetage, remplacé par un raccord à bride Bürkert SFB (Specific Flange design Bürkert) en bas. Cette bride peut être utilisée pour monter la vanne sur un collecteur ou sur une vanne plus grande (par exemple le type 5282) et servir de vanne pilote. La vanne 0331 existe en version 2/2 et 3/2. Les versions 3/2 sont disponibles en version normalement ouverte, normalement fermée, distributeur ou mélangeur. La conception à séparation de milieu rend cette vanne adaptée aux fluides agressifs ou légèrement contaminés. Le boîtier en laiton standard répond à toutes les exigences européennes en matière d'eau potable. Le 0331 est équipé d'une commande manuelle pour la mise en service et les essais. Des versions antidéflagrantes ATEX sont également disponibles.
Remarque : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
