Électrovanne 3/2 Voies G3/8'' Mélanger Plastique FFKM 0-1bar/15psi 24VDC 0121 135028

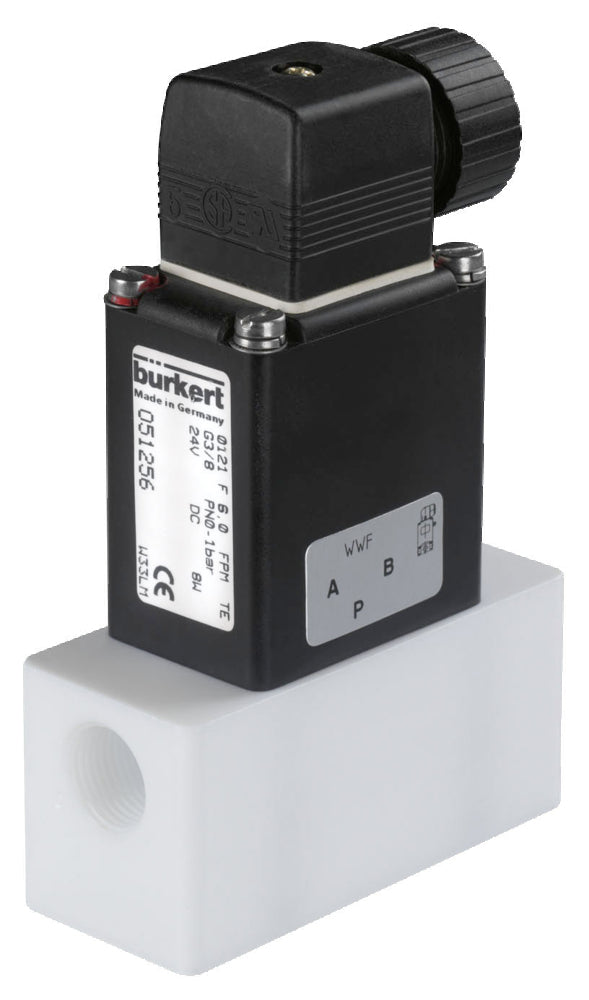

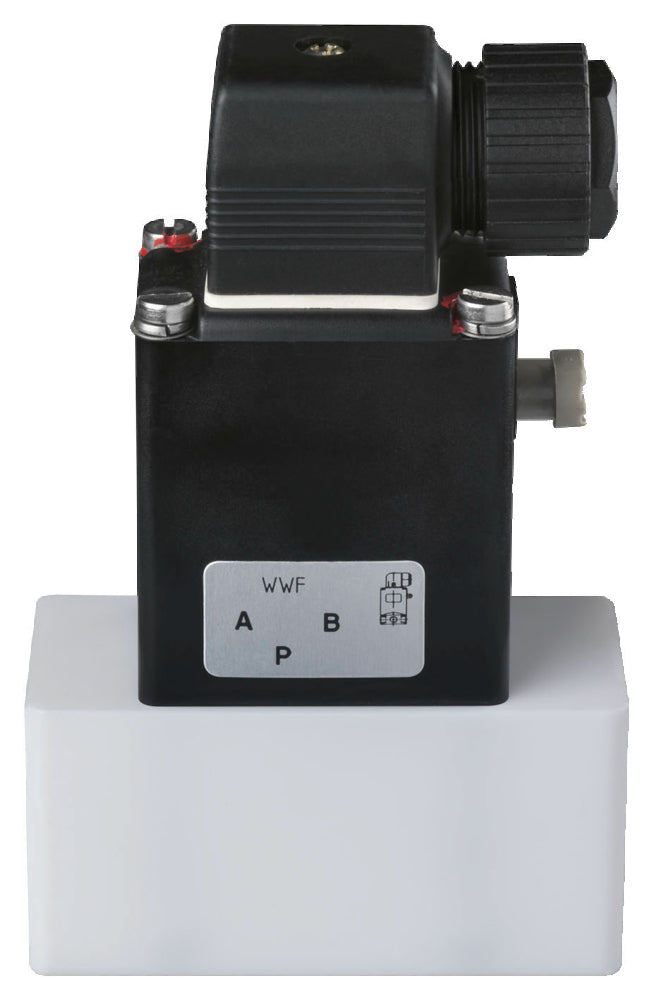

Ceci est une électrovanne 3/2 voies à fonctionnement direct Burkert avec filetage G 3/8 pouces et une bobine 24 V CC. La vanne a un boîtier en plastique avec joint FFKM et une taille d'orifice de 4 mm. La fonction de circuit de l'électrovanne est le mélange. La vanne commute entre deux ports d'entrée vers le port de sortie, en fonction de si la vanne est alimentée ou non. Comme elle est à fonctionnement direct, aucune pression différentielle n'est nécessaire pour ouvrir la vanne. Convient pour une plage de pression de 0 à 1 bar (15 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 0,3 m3/h, ce qui correspond à un débit de 5 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0,35, ce qui signifie 0,35 GPM à une chute de pression de 1 psi. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne. Ce modèle est séparé des médias. Cela signifie que les pièces mobiles telles que le ressort sont séparées des médias par un diaphragme flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Veuillez noter que les pièces internes de la vanne, telles que le plongeur en acier inoxydable et les ressorts, sont également en contact avec le milieu et doivent être chimiquement compatibles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le milieu. La fonction de surpassement manuel peut être utilisée pour mettre le système en service. La vanne a une classification IP65 si elle est correctement connectée.

Avantages :

• Les médias agressifs sont possibles grâce à la conception séparée des médias
• Le surpassement manuel est idéal pour la mise en service et en cas de coupure de courant
• Bonne protection contre l'environnement grâce à la classification IP65
• Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes

Inconvénients :

• Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres
• La bobine peut devenir chaude lorsqu'elle est alimentée. Un environnement bien ventilé est recommandé
• Connecteur DIN non inclus

Série :

La vanne Bürkert type 0121 est une vanne à armature pivotante à fonctionnement direct, séparée des médias, avec un boîtier en acier inoxydable (316L), PTFE (teflon), PVC (chlorure de polyvinyle), PP (polypropylène) ou PVDF (fluorure de polyvinylidène). La vanne est disponible en versions 3/2 et 2/2 voies. En version 3/2 voies, elle peut être livrée en tant que normalement ouverte, normalement fermée, distributrice ou vanne mélangeuse. La vanne peut être livrée avec un diamètre allant de DN 2 à DN 8. Selon le modèle, la vanne peut fonctionner jusqu'à 6 bar. Toutes les vannes 0121 sont livrées avec une fonction de surpassement manuel pour la mise en service et les tests. Des versions approuvées ATEX sont également disponibles.

Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
