Électrovanne 3/2 Voies G3/8'' Distribuer Plastique FFKM 0-4bar/58psi 230VAC 0121 124239

Avis: Ce produit n`est plus fabriqué

Discontinué
Électrovanne 3/2 Voies G3/8'' Distribuer Plastique FFKM 0-4bar/58psi 230VAC 0121 124239
Électrovanne 3/2 Voies G3/8'' Distribuer Plastique FFKM 0-4bar/58psi 230VAC 0121 124239
Référence : 124239
Marque: Burkert

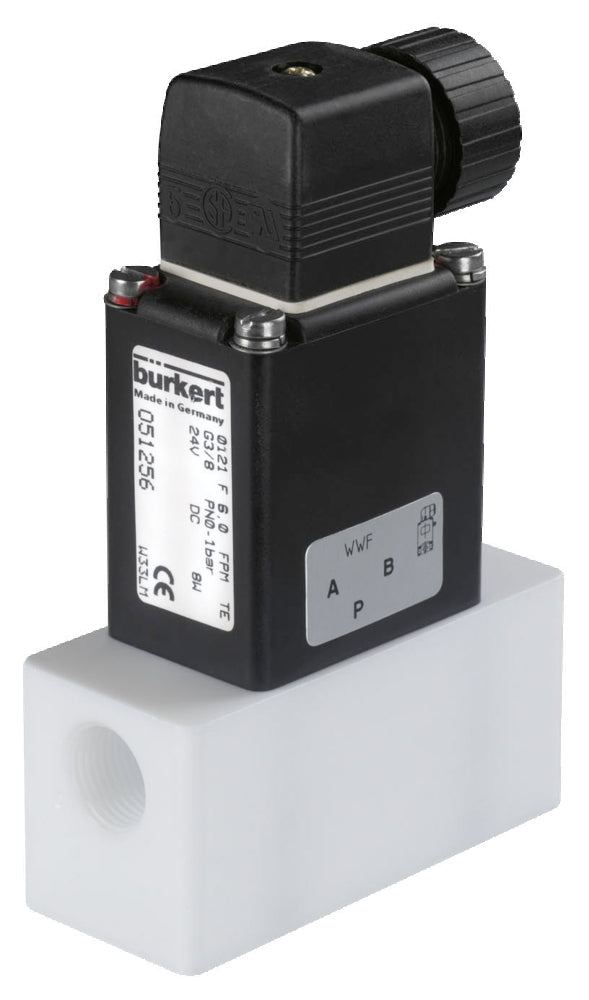

Électrovanne 3/2 voies Burkert (type 0121) avec filetage G 3/8 pouces et une bobine 230 V AC. Le port d'entrée de la vanne commute entre les deux ports de sortie, en fonction de si la vanne est alimentée ou non. La vanne est à fonctionnement direct, donc aucune pression différentielle n'est requise. Convient pour des médias légèrement contaminés et agressifs (séparation des médias). Convient pour des températures maximales des médias de 90 °C (194 °F) et une plage de pression de 0 à 4 bar (58 psi). Boîtier en plastique avec joint FFKM et un diamètre d'orifice de 4 mm. La valeur Kv est de 0.3 m3/h (5.0 l/min à dp = 1 bar d'eau). Fonction de surpassement manuel.
Remarque : connecteur DIN non inclus.

Voir tous
Note: le produit ne peut pas être retourné

Avis: Ce produit n`est plus fabriqué

Description
Spécifications
Téléchargements
Produits apparentés

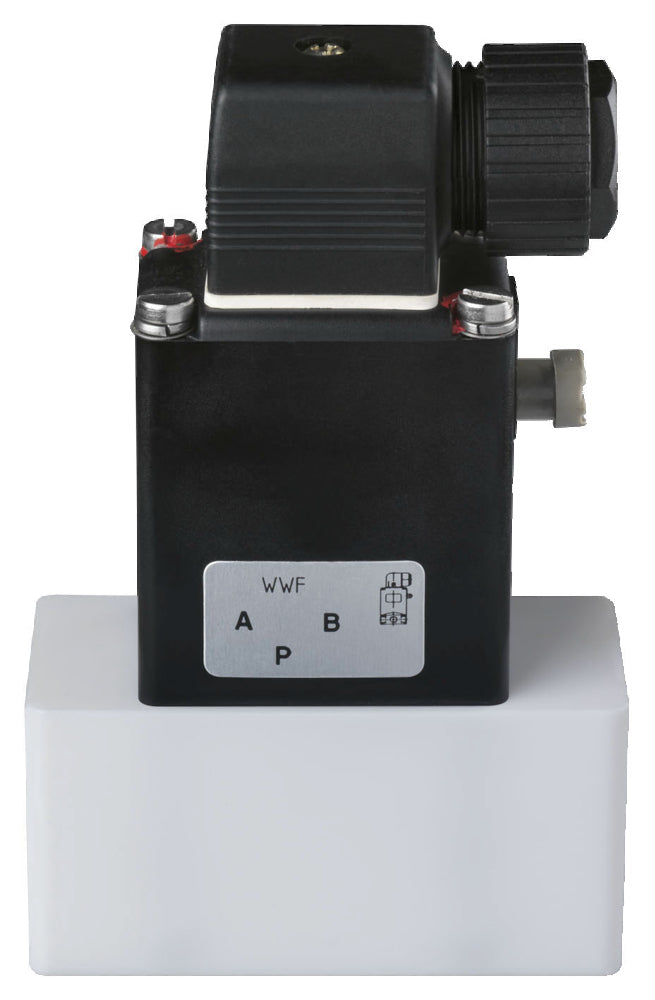

Ceci est une électrovanne 3/2 voies Burkert à fonctionnement direct avec filetage G 3/8 pouces et une bobine 230 V AC. La vanne a un boîtier en plastique avec joint FFKM et une taille d'orifice de 4 mm. La fonction de circuit de l'électrovanne est distributrice. Le port d'entrée de la vanne commute entre les deux ports de sortie, en fonction de si la vanne est alimentée ou non. Comme elle est à fonctionnement direct, aucune pression différentielle n'est nécessaire pour ouvrir la vanne. Convient pour une plage de pression de 0 à 4 bar (58 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 0.3 m3/h, ce qui correspond à un débit de 5 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0.35, ce qui signifie 0.35 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne. Ce modèle est séparé des médias. Cela signifie que les pièces mobiles telles que le ressort sont séparées des médias par un diaphragme flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Veuillez noter que les pièces internes de la vanne, telles que le plongeur en acier inoxydable et les ressorts, sont également en contact avec le milieu et doivent être chimiquement compatibles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le milieu. La fonction de surpassement manuel peut être utilisée pour mettre le système en service. La vanne a une classification IP65 si elle est correctement connectée.

Avantages :

  • Les médias agressifs sont possibles grâce au design séparé des médias
  • Le surpassement manuel est idéal pour la mise en service et en cas de coupure de courant
  • Bonne protection contre l'environnement grâce à la classification IP65
  • Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes

Inconvénients :

  • Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres
  • La bobine peut devenir chaude lorsqu'elle est alimentée. Un environnement bien ventilé est recommandé
  • Connecteur DIN non inclus

Série :

La vanne Bürkert type 0121 est une vanne à armature pivotante à fonctionnement direct, séparée des médias, avec un boîtier en acier inoxydable (316L), PTFE (teflon), PVC (chlorure de polyvinyle), PP (polypropylène) ou PVDF (fluorure de polyvinylidène). La vanne est disponible en versions 3/2 et 2/2 voies. En version 3/2 voies, elle peut être livrée comme normalement ouverte, normalement fermée, distributrice ou mélangeuse. La vanne peut être livrée avec un diamètre de DN 2 à DN 8. Selon le modèle, la vanne peut fonctionner jusqu'à 6 bar. Toutes les vannes 0121 sont livrées avec une fonction de surpassement manuel pour la mise en service et les tests. Des versions approuvées ATEX sont également disponibles.

Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
