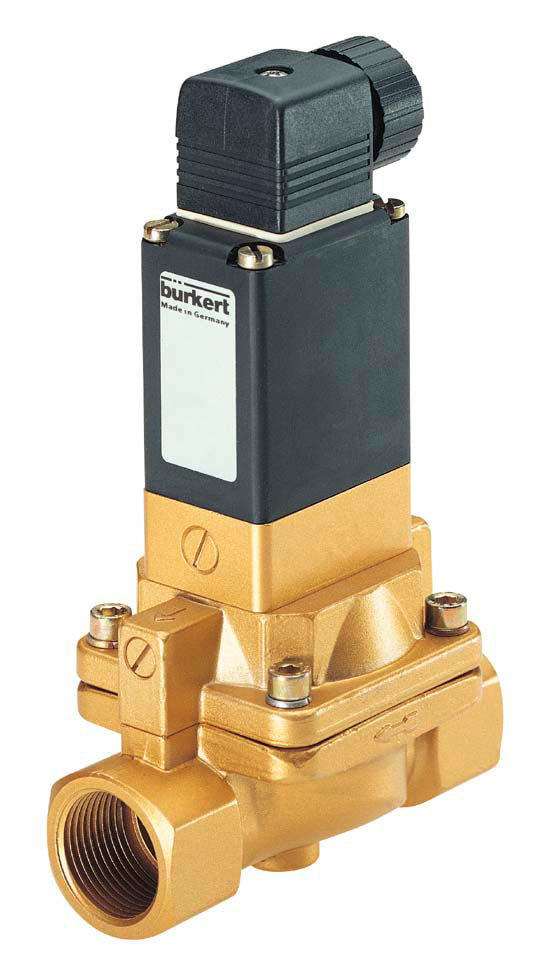

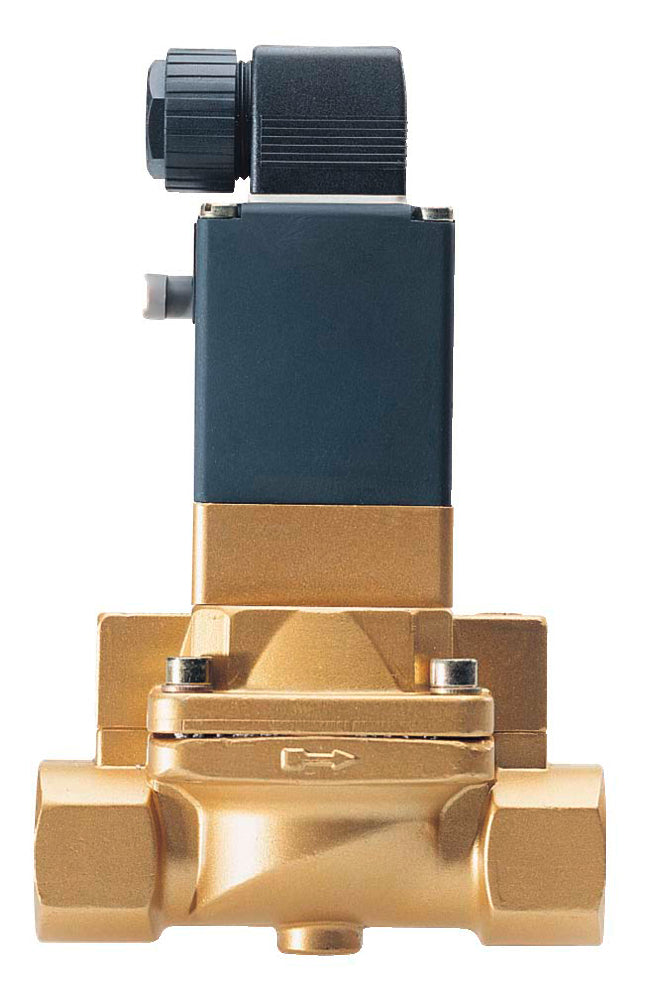

Électrovanne G3/4'' NC Laiton NBR 0.2-16bar/3-232psi 24VDC 5282 187423
Électrovanne 2/2 voies Burkert (type 5282) avec filetage G 3/4 pouces et une bobine de 24 V CC. La vanne peut être réglée sur normalement fermée (réglage par défaut) ou normalement ouverte. La vanne fonctionne de manière indirecte, donc une petite pression différentielle est requise. Convient pour des médias légèrement contaminés et agressifs (séparation des médias). Convient pour des températures maximales des médias de 80 °C (176 °F) et une plage de pression de 0.2 à 16 bar (3 à 232 psi). Boîtier en laiton avec joint NBR et un diamètre d'orifice de 20 mm. La valeur Kv est de 6.5 m3/h (108.36 l/min à dp = 1 bar d'eau). Fonction de surpassement manuel.
Remarque : connecteur DIN non inclus.
- Prix normal
- €275,99
- Prix normal
- €229,99
Description
Ceci est une électrovanne 2/2 voies à fonctionnement indirect Burkert avec filetage G 3/4 pouces et une bobine de 24 V CC. La vanne a un boîtier en laiton avec joint NBR et une taille d'orifice de 20 mm. La fonction de circuit de l'électrovanne est normalement fermée, ce qui signifie que la vanne s'ouvre lorsque la tension est appliquée. Cependant, la fonction peut facilement être changée entre NC et NO en faisant pivoter la vanne pilote sur le dessus de 180 degrés. Convient pour une plage de pression de 0.2 à 16 bar (3 à 232 psi) et une température maximale de 80 °C (176 °F). La vanne a une valeur Kv de 6.5 m3/h, ce qui correspond à un débit de 108 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 8, ce qui signifie 8 GPM à 1 psi de chute de pression. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne. Ce modèle est séparé des médias. Cela signifie que les pièces mobiles telles que le ressort sont séparées des médias par un diaphragme flexible, ce qui permet d'utiliser des médias légèrement contaminés et agressifs. Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint NBR (caoutchouc nitrile) est adapté pour l'eau, l'air, l'alcool et est assez résistant à l'huile et à l'essence. Le NBR est insatisfaisant avec des fluides oxydants. Veuillez noter que les pièces internes de la vanne, telles que le plongeur en acier inoxydable et les ressorts, sont également en contact avec le milieu et doivent être chimiquement compatibles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le milieu. La fonction de surpassement manuel peut être utilisée pour mettre le système en service. La vanne a une classification IP65 si elle est correctement connectée.
Avantages :
- Le surpassement manuel est idéal pour la mise en service et en cas de coupure de courant
- Bonne protection contre l'environnement grâce à la classification IP65
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes
- Diaphragme conçu pour séparer les médias agressifs et contaminés
Inconvénients :
- Pas adapté pour de faibles différences de pression (< 0.2 bar). En cas de faible pression ou de vide, envisagez une électrovanne (semi-)directe
- La bobine peut devenir chaude lorsqu'elle est alimentée. Un environnement bien ventilé est recommandé
- Connecteur DIN non inclus
Série :
La vanne électromagnétique Bürkert 5282 est utilisée pour les applications les plus exigeantes. La vanne est conçue pour durer. La séparation des médias rend la 5282 également adaptée aux médias agressifs. La vanne est équipée de fonctionnalités standard telles qu'un surpassement manuel et des temps d'ouverture et de fermeture réglables. De plus, la fonction de circuit peut facilement être changée de NC à NO, en faisant simplement pivoter la vanne pilote 3/2 voies sur le dessus du corps principal de la vanne. La vanne 5282 est disponible avec une large variation de matériaux de boîtier et de joint. Le boîtier en laiton satisfait à toutes les exigences européennes en matière d'eau potable. Diverses versions ATEX sont disponibles pour des environnements potentiellement explosifs.
Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
