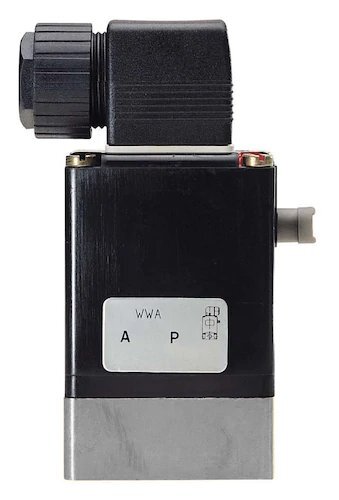

Électrovanne 32x46mm SFB Bride NC Acier Inoxydable FKM -1-3bar/-15-44psi 24VDC Vide 0331 68328

Il s'agit d'une vanne solénoïde 2/2 voies à action directe Burkert avec bride SFB de 32x46 mm et une bobine 24 V CC. La vanne a un boîtier en acier inoxydable avec joint FKM et une taille d'orifice de 4 mm. SFB est une conception de bride spécifique de Burkert qui permet un montage compact de plusieurs vannes sur un collecteur. La fonction de circuit de la vanne solénoïde est normalement fermée, ce qui signifie que la vanne s'ouvre lorsque la tension est appliquée. Comme elle est à action directe, aucune différence de pression sur la vanne n'est nécessaire pour l'ouvrir. Convient pour une plage de pression de -1 à 3 bar (-15 à 44 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 0,15 m3/h, ce qui correspond à un débit de 3 l/min à une différence de pression de 1 bar (pour l'eau). En unités impériales : Cv = 0,17, ce qui signifie 0,17 GPM @ 1 psi de perte de pression. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser valve sizing calculator. Ce modèle est séparé des milieux. Cela signifie que les pièces de travail telles que le ressort sont séparées du milieu par une membrane flexible, ce qui permet d'utiliser des milieux légèrement contaminés et agressifs. Le boîtier en acier inoxydable est très durable, solide et résistant à un large éventail de produits chimiques, à l'exception des solutions de chlorure. Le joint en FKM (caoutchouc fluoré ou Viton) a d'excellentes propriétés chimiques, convient à la plupart des huiles et solvants, mais ne peut pas supporter l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le piston en acier inoxydable et les ressorts, sont également en contact avec le milieu et doivent être chimiquement compatibles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le milieu. La fonction de commande manuelle peut être utilisée pour mettre en service le système. Convient pour les applications sous vide. La vanne a une classification IP65 si elle est correctement connectée.

Avantages :

• Convient pour les applications sous vide
• Les milieux agressifs sont possibles grâce à la conception séparée des milieux
• La commande manuelle est idéale pour la mise en service et en cas de panne de courant
• Bonne protection contre l'environnement grâce à la classification IP65
• Les vannes solénoïdes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes
• La conception de bride SFB permet un montage compact de plusieurs vannes sur un collecteur

Inconvénients :

• Les vannes solénoïdes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres
• La bobine peut chauffer lorsqu'elle est sous tension. Un environnement bien ventilé est recommandé
• Connecteur DIN non inclus

Série :

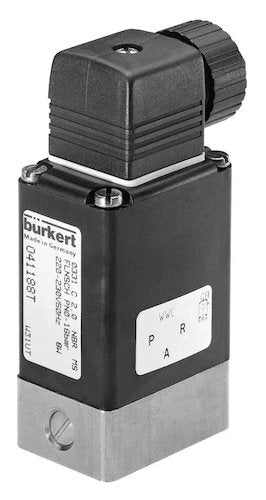

La vanne Bürkert 0331 est une vanne à armature basculante à action directe, séparée des milieux. Orifices jusqu'à DN 4 et plages de pression de 0 à 16 bar. La caractéristique distincte de cette vanne par rapport au modèle 0330 est l'absence de filetage, remplacé par une connexion de bride Bürkert SFB (Specific Flange design Bürkert) en bas. Cette bride peut être utilisée pour monter la vanne sur un collecteur ou pour monter sur une vanne plus grande (par exemple le type 5282) et servir de vanne pilote. La vanne 0331 est disponible en versions 2/2 et 3/2 voies. Les versions 3/2 voies sont disponibles en tant que vanne normalement ouverte, normalement fermée, distributeur ou vanne mélangeuse. La conception séparée des milieux rend cette vanne adaptée aux milieux agressifs ou légèrement contaminés. Le boîtier standard en laiton satisfait à toutes les exigences européennes en matière d'eau potable. Le 0331 est équipé d'une commande manuelle pour la mise en service et les tests. Des versions approuvées pour les explosions ATEX sont également disponibles.

Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
