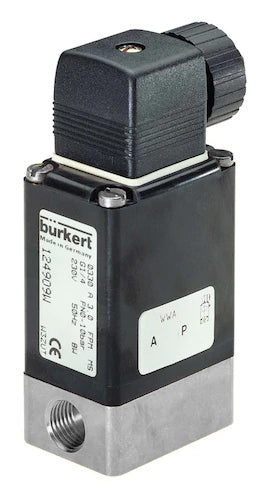

Électrovanne G1/4'' NC Acier Inoxydable FKM -1-10bar/-15-145psi 24VDC Vide 0330 165096

Il s'agit d'une vanne électrovanne 2/2 voies à action directe Burkert avec filetage G 1/4 pouce et une bobine 24 V CC. La vanne a un boîtier en acier inoxydable avec joint FKM et une taille d'orifice de 2 mm. La fonction de circuit de la vanne électrovanne est normalement fermée, ce qui signifie que la vanne s'ouvre lorsque la tension est appliquée. Comme elle est à action directe, aucune différence de pression sur la vanne n'est nécessaire pour l'ouvrir. Convient pour une plage de pression de -1 à 10 bar (-15 à 145 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 0,08 m3/h, ce qui correspond à un débit de 1 l/min à une différence de pression de 1 bar (pour l'eau). En unités impériales : Cv = 0,09, ce qui signifie 0,09 GPM @ 1 psi de perte de pression. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Ce modèle est séparé des milieux. Cela signifie que les pièces de travail telles que le ressort sont séparées du milieu par une membrane flexible, ce qui permet d'utiliser des milieux légèrement contaminés et agressifs. Le boîtier en acier inoxydable est très durable, solide et résistant à un large éventail de produits chimiques à l'exception des solutions de chlorure. Le joint en FKM (caoutchouc fluoré ou Viton) a d'excellentes propriétés chimiques, convient à la plupart des huiles et solvants, mais ne peut pas supporter l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le plongeur en acier inoxydable et les ressorts, sont également en contact avec le milieu et doivent être chimiquement compatibles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le milieu. La fonction de commande manuelle peut être utilisée pour mettre en service le système. Convient pour les applications sous vide. La vanne a une classification IP65 si elle est correctement connectée. Cette version est étiquetée comme une 'Version Analyse' et elle est conçue pour des milieux gazeux extrêmement purs. Au cours du processus de production, toutes les pièces internes de la vanne ont été très soigneusement nettoyées. Cela garantit que le milieu ne sera contaminé en aucune circonstance.

Avantages :

• Convient pour les applications sous vide
• Les milieux agressifs sont possibles grâce à la conception séparée des milieux
• La commande manuelle est idéale pour la mise en service et en cas de panne de courant
• Bonne protection contre l'environnement grâce à la classification IP65
• Version d'analyse avec une plus grande pureté et étanchéité
• Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes

Inconvénients :

• Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres
• La bobine peut chauffer lorsqu'elle est alimentée. Un environnement bien ventilé est recommandé
• Connecteur DIN non inclus

Série :

La vanne électrovanne Bürkert de type 0330 est une vanne électrovanne à action directe, ce qui signifie qu'aucune différence de pression n'est nécessaire pour ouvrir la vanne. Cette conception est séparée des milieux, ce qui permet une isolation complète de votre fluide par rapport aux pièces de travail de la vanne. Cette fonctionnalité fait de la vanne une bonne solution pour les milieux agressifs ou légèrement contaminés. Les vannes peuvent être livrées avec des DN 2 à DN 5 ou avec un bride. La plage de pression dépend de la tension, mais a un maximum de 16 bar. La vanne a une conception d'armature pivotante sans entretien au lieu du plongeur linéaire commun. La vanne est disponible en protection IP65 ou IP67. La vanne a peu de pièces mobiles, ce qui permet une longue durée de vie grâce à une usure minimale des composants de la vanne. Les versions 2/2 voies et 3/2 voies sont conçues pour des applications telles que le mélange, la dérivation et la direction universelle des milieux. Les vannes sont disponibles avec différents matériaux de boîtier, tels que le laiton, l'acier inoxydable, le PP ou le PVDF en combinaison avec différents matériaux d'étanchéité. Enfin, il existe des options de retour de position, bi-stable, des variantes sous vide, ainsi que des versions approuvées pour les explosions ATEX.

Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
