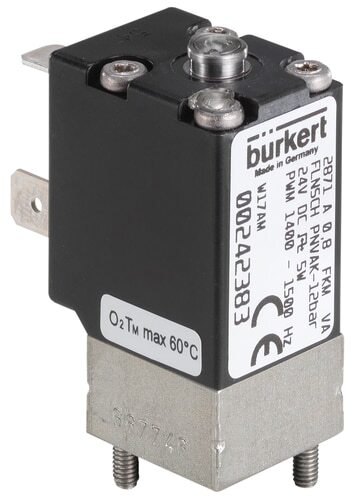

Electrovanne 20x20 mm bride SFB NC Acier inoxydable FKM -1-2bar/-15-29psi 24VDC 2871 374439

Il s'agit d'une électrovanne 2/2 voies à commande directe Burkert avec une bride SFB 20x20 mm et une bobine 24 V DC. Conçu pour un contrôle proportionnel du débit par un signal PWM. Le rapport cyclique du signal détermine le courant de la bobine, qui est directement lié à la position du plongeur. En option, la vanne peut également être alimentée par une tension continue. La vanne est dotée d'un boîtier en acier inoxydable, d'un joint FKM et d'un orifice de 1,2 mm. SFB est une conception de bride spécifique à Burkert qui permet le montage compact de plusieurs vannes sur un collecteur. Le circuit de l'électrovanne est normalement fermé, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée. Comme il s'agit d'un système à fonctionnement direct, aucun différentiel de pression n'est nécessaire pour ouvrir la vanne. Convient pour une pression de -1 - 2 bar (-15 - 29 psi) et une température maximale de 90 °C (194 °F). La vanne a une valeur Kv de 0,038 m3/h, ce qui correspond à un débit de 1 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 0, ce qui signifie 0 GPM @ 1 psi de chute de pression. Pour de nombreuses applications, il suffit de choisir une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Le boîtier en acier inoxydable est très durable, solide et résistant à une large gamme de produits chimiques, à l'exception des solutions chlorées. Le joint FKM (caoutchouc fluoré ou Viton) possède d'excellentes propriétés chimiques et convient à la plupart des huiles et des solvants, mais il ne supporte pas l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le plongeur et les ressorts en acier inoxydable, sont également en contact avec le fluide et doivent être chimiquement compatibles. Consulter notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne peut être contrôlée proportionnellement à l'aide d'un régulateur numérique tel que, par exemple, les types Bürkert 8605 ou 8611. La vanne a un indice de protection IP65 si elle est correctement raccordée.

Pour :

• Bonne protection contre l'environnement grâce à l'indice de protection IP65
• Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes.
• Conception compacte de la vanne
• Temps de réponse inférieur à 15 ms
• Contrôle activé par le signal PWM
• La conception de la bride SFB permet le montage compact de plusieurs vannes sur un collecteur.

Cons :

• Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres.
• La bobine peut chauffer lorsqu'elle est sous tension. Un environnement bien ventilé est recommandé

Série

L'électrovanne Bürkert 2871 est une électrovanne à piston à commande directe. La vanne 2871 sert principalement à la régulation proportionnelle, idéale pour les applications nécessitant une régulation continue du débit. Selon le modèle, la vanne 2871 fonctionne de 0 à 12 bars maximum, possède un orifice de 1/8 pouce (BSP et NPT) et peut également être montée sur une embase. La taille des orifices varie de 0,05 à 2,0 mm. Pour les débits plus importants, les types 2873 ou 2875 offrent une solution. Le débit peut être contrôlé à l'aide d'un régulateur numérique (par exemple les types Bürkert 8605 ou 8611). Veuillez noter que le dimensionnement correct de la vanne (Kv) est essentiel dans les installations de contrôle du débit. Si vous n'êtes pas sûr de choisir la vanne appropriée ou si la vanne 2871 répond à vos besoins, lisez notre article sur les électrovannes proportionnelles ou contactez notre support technique.

Remarque : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
