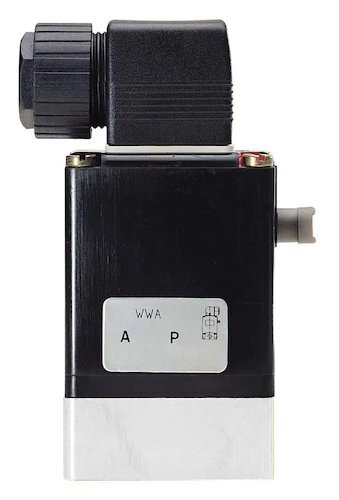

Électrovanne 32x46mm SFB Bride NC Plastique FKM -12bar/0-174psi 24VDC 0331 126050

Il s'agit d'une vanne électrovanne 2/2 voies à action directe Burkert avec bride SFB de 32x46 mm et une bobine 24 V CC. La vanne a un boîtier en plastique avec un joint FKM et une taille d'orifice de 2 mm. SFB est une conception de bride spécifique de Burkert qui permet un montage compact de plusieurs vannes sur un collecteur. La fonction de circuit de la vanne électrovanne est normalement fermée, ce qui signifie que la vanne s'ouvre lorsque la tension est appliquée. Comme elle est à action directe, aucune différence de pression sur la vanne n'est nécessaire pour l'ouvrir. Convient pour une plage de pression de 12 bar (0 à 174 psi) et une température maximale de 80 °C (176 °F). La vanne a une valeur Kv de 0,08 m3/h, ce qui correspond à un débit de 1 l/min à une différence de pression de 1 bar (pour l'eau). En unités impériales : Cv = 0,09, ce qui signifie 0,09 GPM @ 1 psi de perte de pression. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Le boîtier PP (polypropylène) convient à un large éventail de processus chimiques. Le joint FKM (caoutchouc fluoré ou Viton) a d'excellentes propriétés chimiques, convient à la plupart des huiles et solvants, mais ne peut pas supporter l'eau chaude ou la vapeur. Veuillez noter que les pièces internes de la vanne, telles que le plongeur en acier inoxydable et les ressorts, sont également en contact avec le fluide et doivent être compatibles chimiquement. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide.

Avantages :

• Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes
• La conception de bride SFB permet un montage compact de plusieurs vannes sur un collecteur

Inconvénients :

• Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres
• La bobine peut chauffer lorsqu'elle est sous tension. Un environnement bien ventilé est recommandé
• Connecteur DIN non inclus

Série :

La vanne Bürkert 0331 est une vanne à armature basculante à action directe et séparation des fluides. Orifices jusqu'à DN 4 et plages de pression de 0 à 16 bar. La caractéristique distincte de cette vanne par rapport au modèle 0330 est l'absence de filetage, remplacé par une connexion de bride Bürkert SFB (Specific Flange design Bürkert) en bas. Cette bride peut être utilisée pour monter la vanne sur un collecteur ou pour monter sur une vanne plus grande (par exemple le type 5282) et servir de vanne pilote. La vanne 0331 est disponible en versions 2/2 et 3/2 voies. Les versions 3/2 voies sont disponibles en tant que vanne normalement ouverte, normalement fermée, distributeur ou vanne mélangeuse. La conception séparée du fluide rend cette vanne adaptée aux milieux agressifs ou légèrement contaminés. Le boîtier standard en laiton satisfait à toutes les exigences européennes en matière d'eau potable. Le 0331 est équipé d'une commande manuelle pour la mise en service et les tests. Des versions approuvées pour les explosions ATEX sont également disponibles.

Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
