Électrovanne G1/4'' NC Plastique FFKM/FKM -4bar/0-58psi 24VDC 0330 151316
Avis: Ce produit n`est plus fabriqué

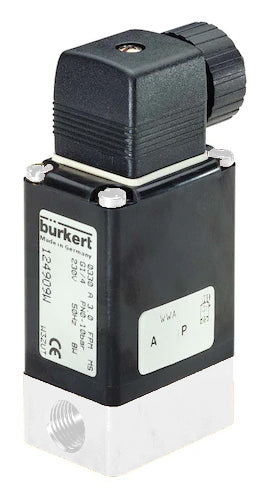

Vanne électrovanne 2/2 voies Burkert (type 0330) avec filetage G 1/4 pouce et une bobine 24 V CC. La fonction de circuit de la vanne électrovanne est normalement fermée (tension = ouverte). La vanne est à action directe, donc aucune pression différentielle n'est requise. Convient pour des températures de fluide maximales de 80 °C (176 °F) et une plage de pression de 4 bar (0 à 58 psi). Boîtier en plastique avec joint FFKM/FKM et un orifice de 4 mm. La valeur Kv est de 0,3 m3/h (5,0 l/min à dp = 1 bar d'eau).
Note : connecteur DIN non inclus.
Avis: Ce produit n`est plus fabriqué
Description
Il s'agit d'une vanne électrovanne 2/2 voies à action directe Burkert avec filetage G 1/4 pouce et une bobine 24 V CC. La vanne a un boîtier en plastique avec un joint FFKM/FKM et une taille d'orifice de 4 mm. La fonction de circuit de la vanne électrovanne est normalement fermée, ce qui signifie que la vanne s'ouvre lorsque la tension est appliquée. Comme elle est à action directe, aucune différence de pression sur la vanne n'est nécessaire pour l'ouvrir. Convient pour une plage de pression de 4 bar (0 à 58 psi) et une température maximale de 80 °C (176 °F). La vanne a une valeur Kv de 0,3 m3/h, ce qui correspond à un débit de 5 l/min à une différence de pression de 1 bar (pour l'eau). En unités impériales : Cv = 0,35, ce qui signifie 0,35 GPM @ 1 psi de perte de pression. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser. Veuillez noter que les pièces internes de la vanne, telles que le piston en acier inoxydable et les ressorts, sont également en contact avec le fluide et doivent être compatibles chimiquement. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide.
Avantages :
- Les électrovannes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes
Inconvénients :
- Les électrovannes sont très sensibles à la saleté et ne peuvent être utilisées qu'avec des liquides et des gaz propres
- La bobine peut chauffer lorsqu'elle est sous tension. Un environnement bien ventilé est recommandé
- Connecteur DIN non inclus
Série :
La vanne électrovanne Bürkert de type 0330 est une vanne électrovanne à action directe, ce qui signifie qu'aucune différence de pression n'est nécessaire pour ouvrir la vanne. Cette conception est séparée du fluide, ce qui permet une isolation complète de votre fluide des parties fonctionnelles de la vanne. Cette fonctionnalité fait de la vanne une bonne solution pour les fluides agressifs ou légèrement contaminés. Les vannes peuvent être livrées avec des DN 2 à DN 5 ou avec un bride. La plage de pression dépend de la tension, mais a un maximum de 16 bar. La vanne a une conception d'armature pivotante sans entretien au lieu du piston linéaire commun. La vanne est disponible en protection IP65 ou IP67. La vanne a peu de pièces mobiles, ce qui permet une longue durée de vie grâce à une usure minimale des composants de la vanne. Les versions 2/2 voies et 3/2 voies sont conçues pour des applications telles que le mélange, la dérivation et la direction universelle des fluides. Les vannes sont disponibles avec différents matériaux de boîtier, tels que le laiton, l'acier inoxydable, le PP ou le PVDF en combinaison avec différents matériaux d'étanchéité. Enfin, il existe des options de retour de position, des variantes bistables, des variantes sous vide, ainsi que des versions approuvées pour les explosions ATEX.
Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
