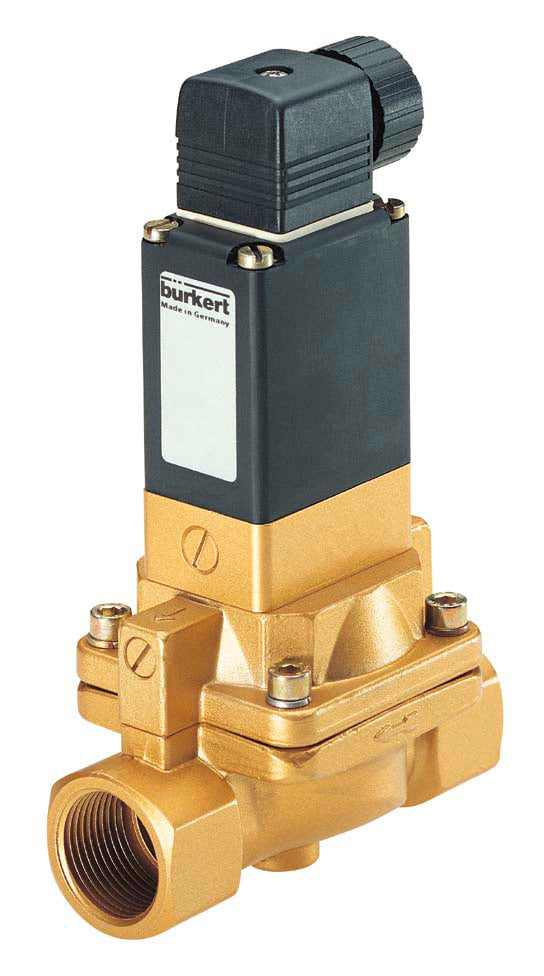

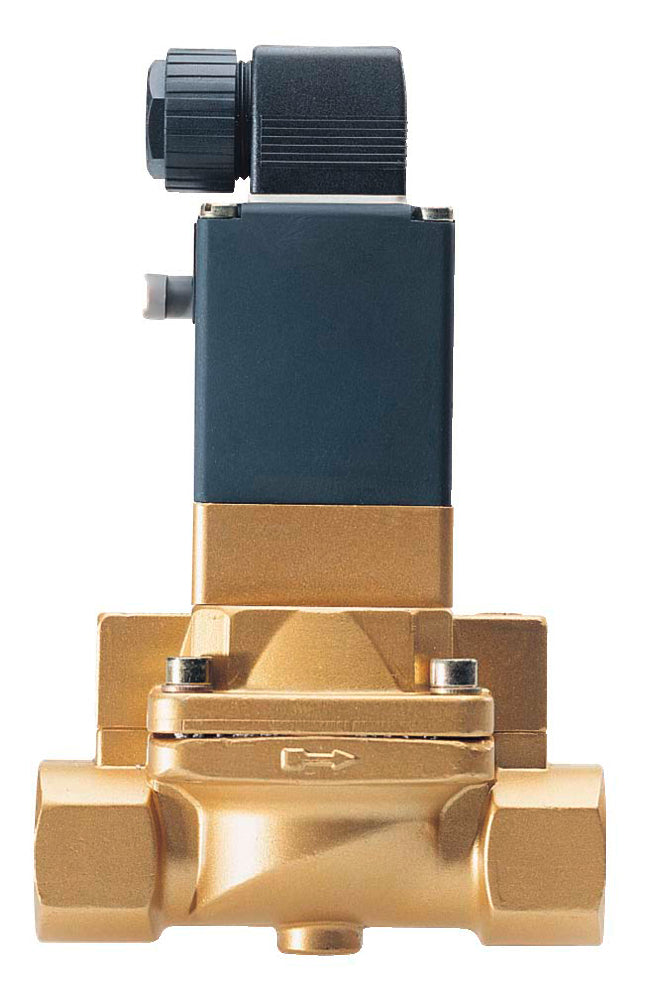

Électrovanne G1 1/4'' NC Laiton NBR 0.2-10bar/3-145psi 110VAC 5282 134444

Il s'agit d'une vanne solénoïde 2/2 voies à commande indirecte Burkert avec filetage G 1 1/4 pouces et une bobine 110 V CA. La vanne a un boîtier en laiton avec un joint NBR et une taille d'orifice de 32 mm. La fonction de circuit de la vanne solénoïde est normalement fermée, ce qui signifie que la vanne s'ouvre lorsque la tension est appliquée. Cependant, la fonction peut facilement être modifiée entre NC et NO en faisant pivoter la vanne pilote sur le côté supérieur de 180 degrés. Convient pour une plage de pression de 0,2 à 10 bar (3 à 145 psi) et une température maximale de 80 °C (176 °F). La vanne a une valeur Kv de 20 m3/h, ce qui correspond à un débit de 333 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 23, ce qui signifie 23 GPM @ 1 psi de perte de pression. Pour de nombreuses applications, il suffit de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser valve sizing calculator. Ce modèle est séparé des milieux. Cela signifie que les pièces de travail telles que le ressort sont séparées du milieu par une membrane flexible, ce qui permet d'utiliser des milieux légèrement contaminés et agressifs. Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint en NBR (caoutchouc nitrile) convient à l'eau, à l'air, à l'alcool et est assez résistant à l'huile et à l'essence. Le NBR est insatisfaisant avec les fluides oxydants. Veuillez noter que les pièces internes de la vanne, telles que le plongeur en acier inoxydable et les ressorts, sont également en contact avec le milieu et doivent être chimiquement compatibles. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le milieu. La fonction de commande manuelle peut être utilisée pour mettre en service le système. La vanne a une classification IP65 si elle est correctement connectée.

Avantages :

• La commande manuelle est idéale pour la mise en service et en cas de panne de courant
• Bonne protection contre l'environnement grâce à la classification IP65
• Les vannes solénoïdes s'ouvrent et se ferment très rapidement par rapport à de nombreux autres types de vannes
• Membrane conçue pour séparer les milieux agressifs et contaminés

Inconvénients :

• Non adapté aux faibles différentiels de pression (< 0,2 bar). En cas de faible pression ou de vide, envisagez une vanne solénoïde (semi-)directe
• La bobine peut chauffer lorsqu'elle est alimentée. Un environnement bien ventilé est recommandé
• Connecteur DIN non inclus

Série :

La vanne solénoïde Bürkert 5282 est utilisée pour les applications les plus exigeantes. La vanne est conçue pour durer. La séparation des milieux rend le 5282 également adapté aux milieux agressifs. La vanne est équipée de fonctionnalités standard telles qu'une commande manuelle et des temps d'ouverture et de fermeture réglables. De plus, la fonction de circuit peut facilement être modifiée de NC à NO, en faisant simplement pivoter la vanne pilote 3/2 voies sur le dessus du corps principal de la vanne. La vanne 5282 est disponible avec une large variation de matériaux de boîtier et d'étanchéité. Le boîtier en laiton satisfait à toutes les exigences européennes en matière d'eau potable. Diverses versions ATEX sont disponibles pour les environnements potentiellement explosifs.

Veuillez noter : ce produit est fabriqué sur commande et ne peut malheureusement pas être retourné.
