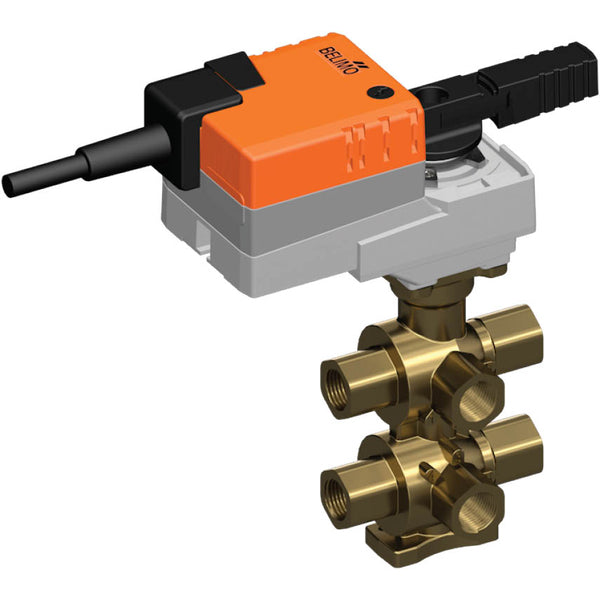

Belimo Vanne Caractérisée 6 Voies Rp1/2 Kvs0.25 24VAC/DC 90s BACnet/Modbus/MP-Bus 5Nm IP54 R3015-P25-P25-B2/LR24A-MOD

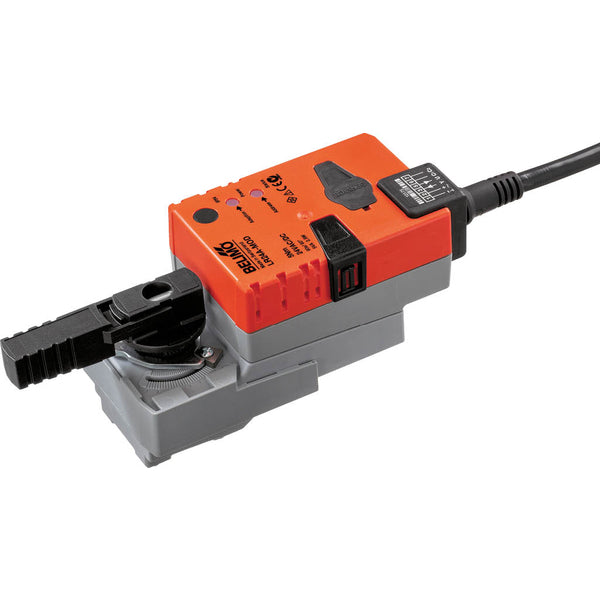

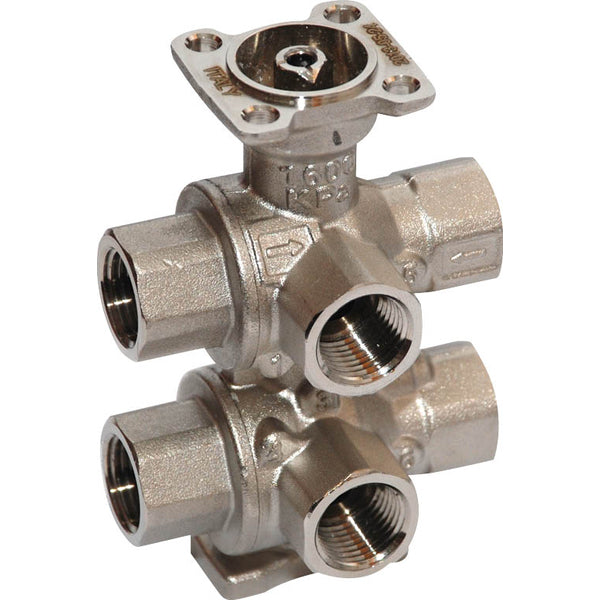

Il s'agit d'une vanne à bille caractérisée Belimo 6 voies avec un boîtier en laiton nickelé et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 15 et la taille du port est Rp 1/2 pouce avec un filetage femelle. Avec son disque de caractérisation intégré, il assure une régulation du débit en pourcentage égal, permettant une régulation précise et constante du débit de fluide. La différence de pression maximale est de 1 bar (14.5 psi). La vanne peut fonctionner entre 6 et 80 °C (43 à 176 °F). La valeur Kv 1 de la vanne est de 0.25 m3/h, ce qui équivaut à une valeur Cv de 0.29 gpm. La valeur Kv 2 de la vanne est de 0.25 m3/h, ce qui équivaut à une valeur Cv de 0.29 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a une classification IP54.

Avantages :

• Le disque de caractérisation intégré assure un débit en pourcentage égal, idéal pour les circuits de chauffage
• Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V
• Commande manuelle
• L'actionneur est protégé contre les surcharges
• Indicateur de position visuel

Inconvénients :

• Le produit ZTH EU est nécessaire (non inclus) pour définir l'adresse du protocole et lier l'actionneur au système
• Le temps d'ouverture/fermeture de 90 s est lent pour certaines applications
