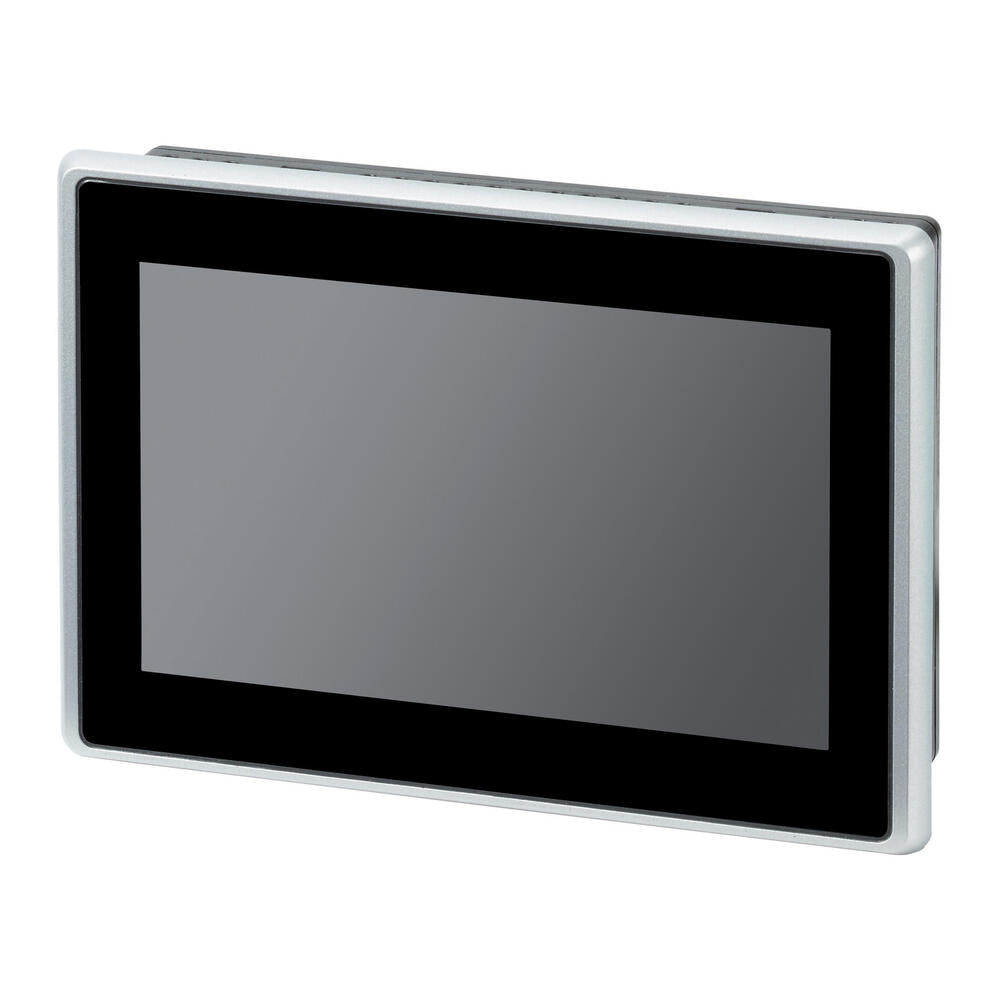

EATON INDUSTRIES Panneau graphique XV - 179650

Le "Multi-Touch Display with PLC, XV-303, appartient à la gamme de produits XV300 7z. Sa fonction est HMIC-PLC avec PLC intégré. Ce panneau de contrôle est équipé d'un second port Ethernet. Les caractéristiques communes de cette série de modèles comprennent une interface Ethernet, CAN, un dispositif USB, un hôte USB, RS232, RS485 et un emplacement pour une carte SD. Le système d'exploitation est Windows Embedded Compact 7 Pro et comprend une licence de logiciel de visualisation d'exécution intégrée.

Le type d'écran est un écran couleur, TFT, antireflet. Il utilise la technologie capacitive multi-touch (PCT). Le nombre de couleurs prises en charge est de 16777216 (profondeur de couleur 24 bits). La résolution est WSVGA, 1024 x 600 pixels. Il est possible de l'utiliser en format portrait. La diagonale de l'écran est de 7 pouces, en écran large.

Le boîtier est en plastique et le panneau de verre est placé dans un cadre en plastique. Le système d'exploitation est Windows Embedded Compact 7 Pro. Il comprend une licence PLC. Aucun certificat de licence n'est requis pour les interfaces embarquées. Les interfaces intégrées sont les suivantes

• 2 x Ethernet 10/100 Mbps,
• 1 x RS232,
• 1 x RS485,
• 1 x CANopen/easyNet,
• 1 x USB host 2.0, et
• 1 x dispositif USB.

La face avant est en verre trempé antireflet dans un cadre en plastique. Il est conçu pour un montage encastré. Il y a un emplacement pour une carte SD. L'automatisation de la carte mémoire est disponible en option avec une carte SD. Toutefois, il ne comprend pas de cartes de communication enfichables. Le capteur tactile est un écran tactile multi-touch. La dissipation thermique est de 14,4 W.

Le degré de protection est IP65 à l'avant selon la norme EN 60529-1, IP20 à l'arrière selon la norme EN 60529-1, NEMA 4X et NEMA12 selon la norme NEMA 250-2003.
