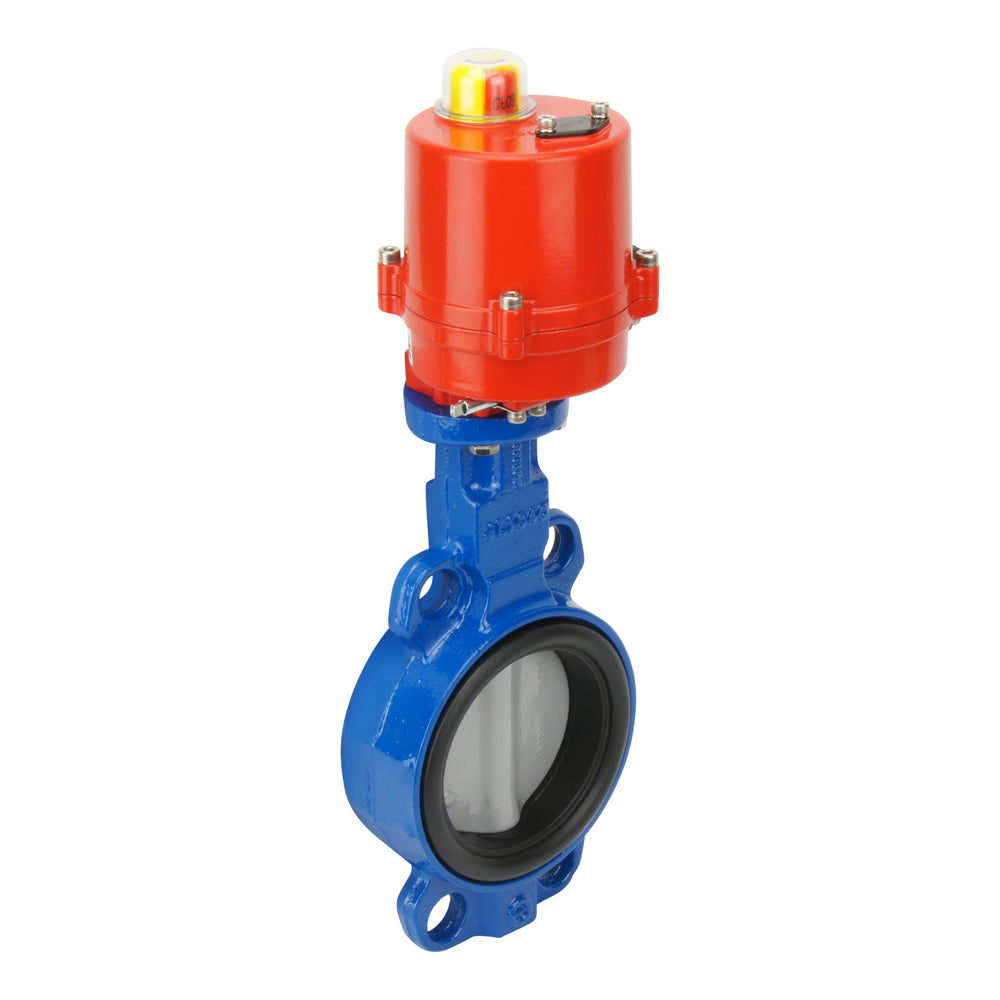

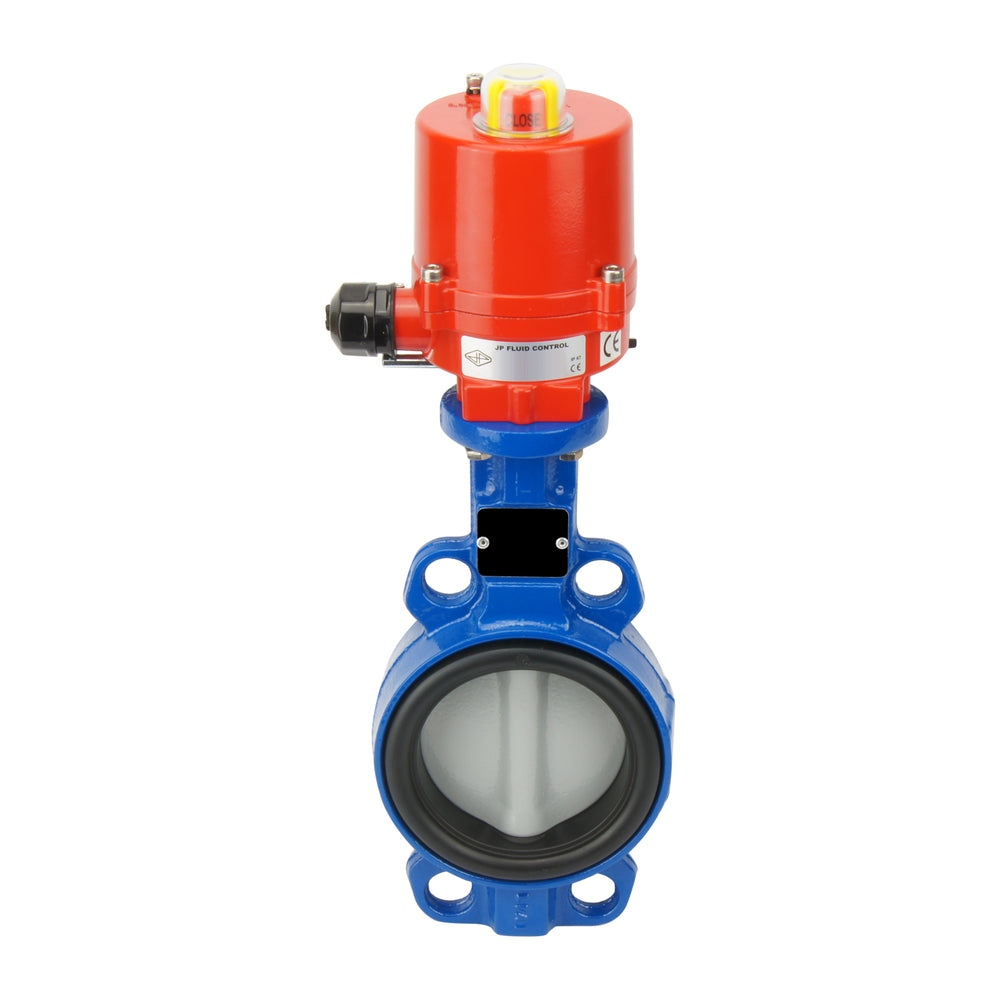

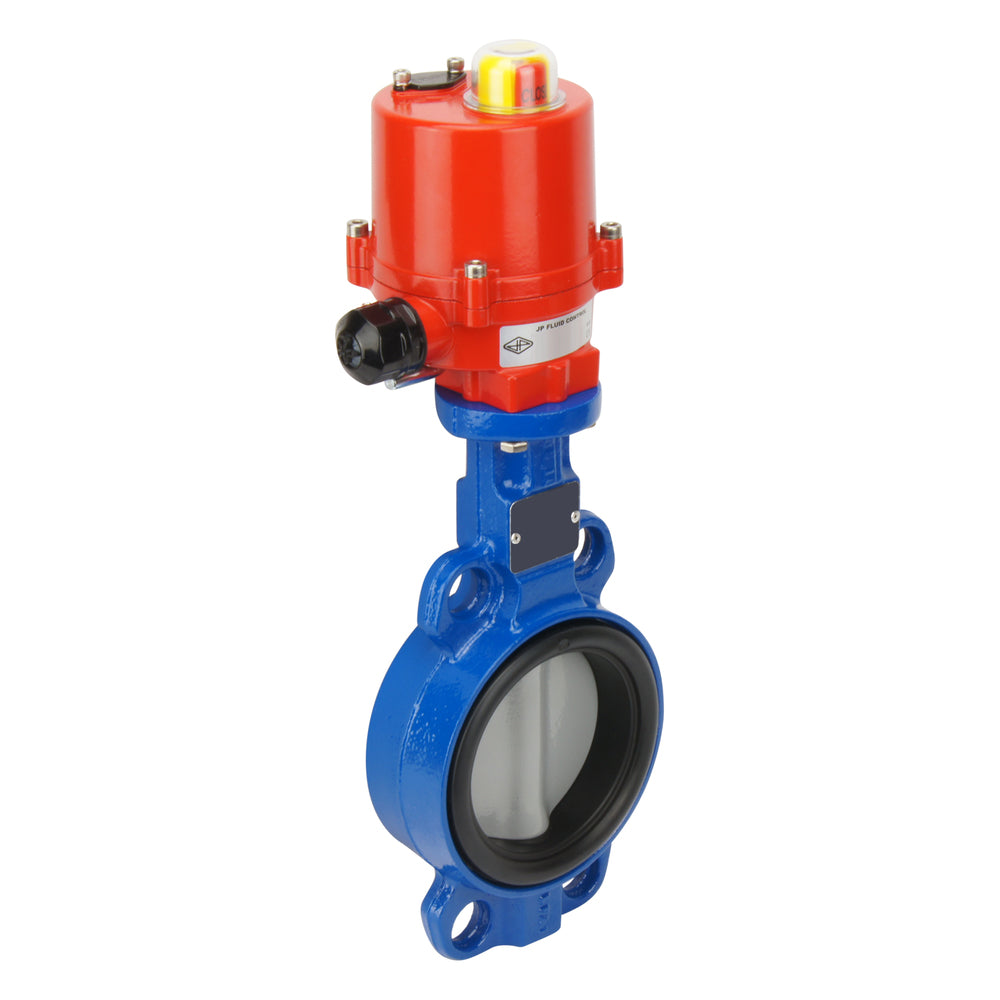

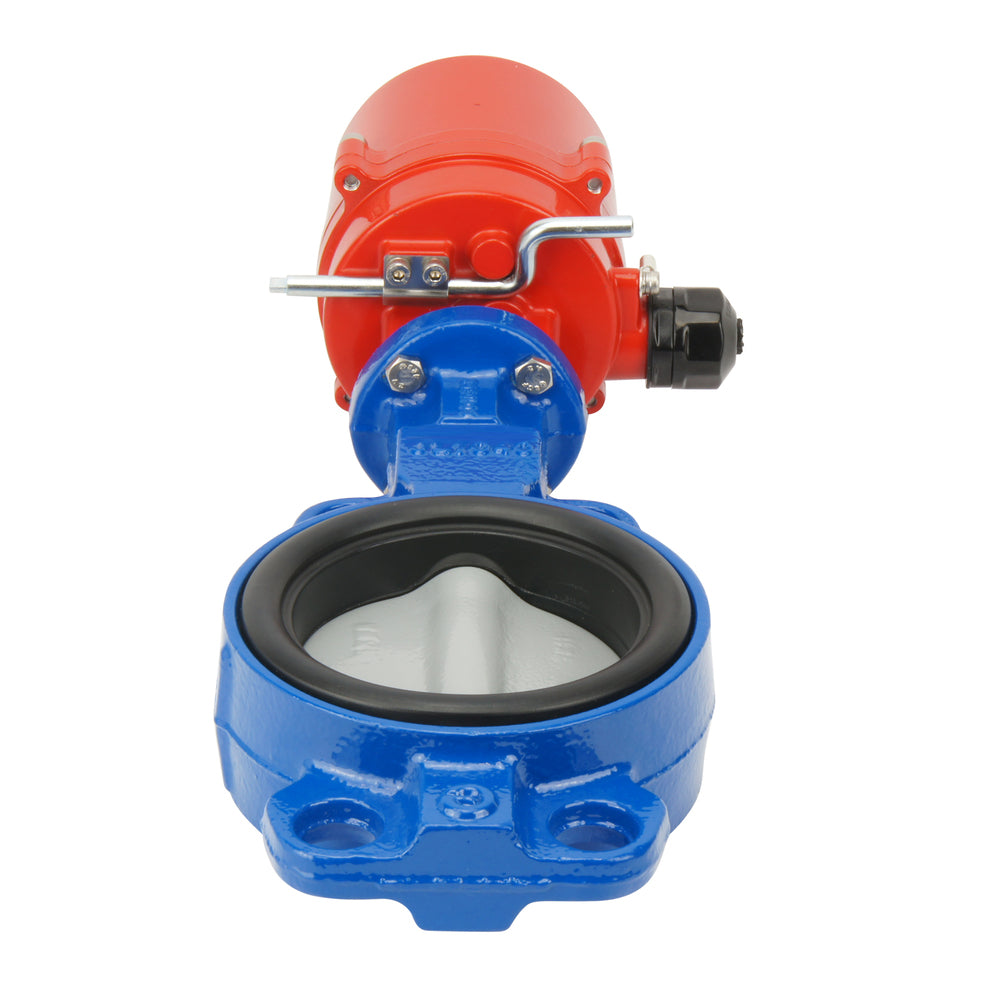

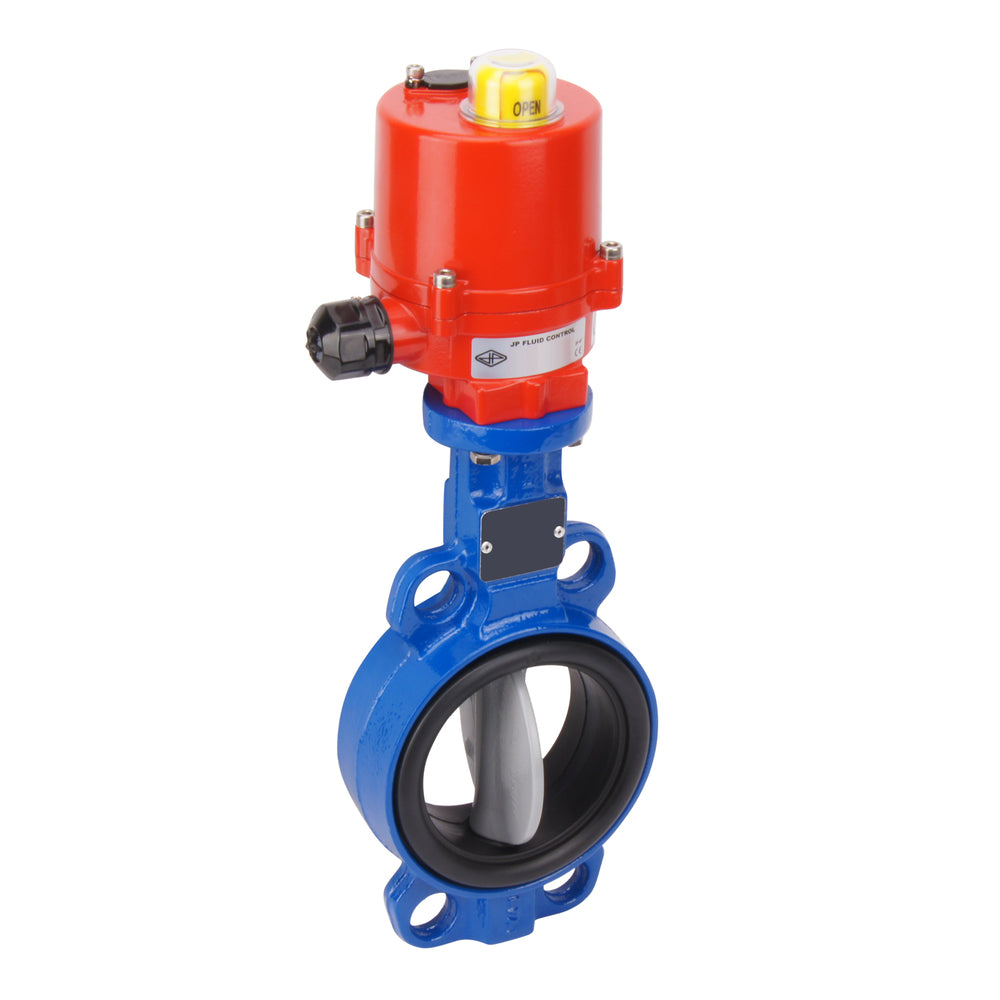

DN80 (3 pouces) 230VAC Vanne papillon electrique Wafer GG25-Acier inoxydable-EPDM - BFLW

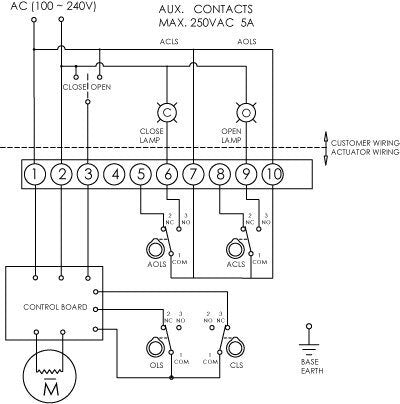

Cette vanne papillon à commande electrique est une solution robuste et durable pour une commande marche/arrêt à distance. La vanne papillon a un boîtier en fonte, un disque en acier inoxydable et un joint en EPDM. L'actionneur necessite 100 à 240 volts CA et genère un couple d'ouverture de 40 Nm pour faire tourner la vanne de 0 à 90 degres en 8 secondes. Le courant nominal en fonctionnement est de 0,1 ampère (courant de pointe 0,2 A). La vanne a une commande à 3 points : outre les deux contacts pour l'alimentation (plus et moins), il y a un signal pour l'ouverture (moins) et un signal pour la fermeture (moins). La vanne papillon est dotee d'une bride de type wafer pour son raccordement à la tuyauterie, d'un diamètre nominal de DN 80 (3 pouces) et d'une pression nominale jusqu'à 16 bars pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, verifiez donc soigneusement la fiche technique. La vanne papillon est dotee d'un disque en acier inoxydable, ce qui la rend adaptee à l'eau, aux milieux abrasifs ou aux produits alimentaires. Le boîtier GG25, associe à un disque en acier inoxydable et à un joint EPDM, rend ce robinet adapte à l'eau potable (agrement DVGW). Le joint EPDM de la valve permet une plage de temperature de -10°C à 110°C. L'actionneur est dote d'un boîtier en fonte robuste et compact (revêtement en poudre) et resiste à la poussière et à l'humidite (certifie IP67), à condition qu'un câble de taille appropriee soit correctement installe. L'actionneur est dote d'une fonction d'annulation manuelle et d'un indicateur de position sur le dessus. L'actionneur est monte sur la vanne papillon via la bride ISO 5211 F05 (11 mm). Est adapte à l'eau potable (agrement DVGW).

Pour :

• Aucun risque de coup de belier en raison de la fermeture lente (7 s).
• Les composants sont interchangeables et peuvent être remplaces individuellement si necessaire.
• Il n'utilise de l'energie que pendant le mouvement et non pour maintenir l'ouverture ou la fermeture.
• Valeur Kv elevee car le fluide s'ecoule en ligne droite.
• Elle a une longueur de construction reduite pour un diamètre DN 80 (3 pouces) par rapport à la vanne à bille de même diamètre.
• Il peut être utilise pour un large eventail de fluides et de gaz.
• Convient aux milieux visqueux.
• Convient à l'eau potable (agrement DVGW).

Cons :

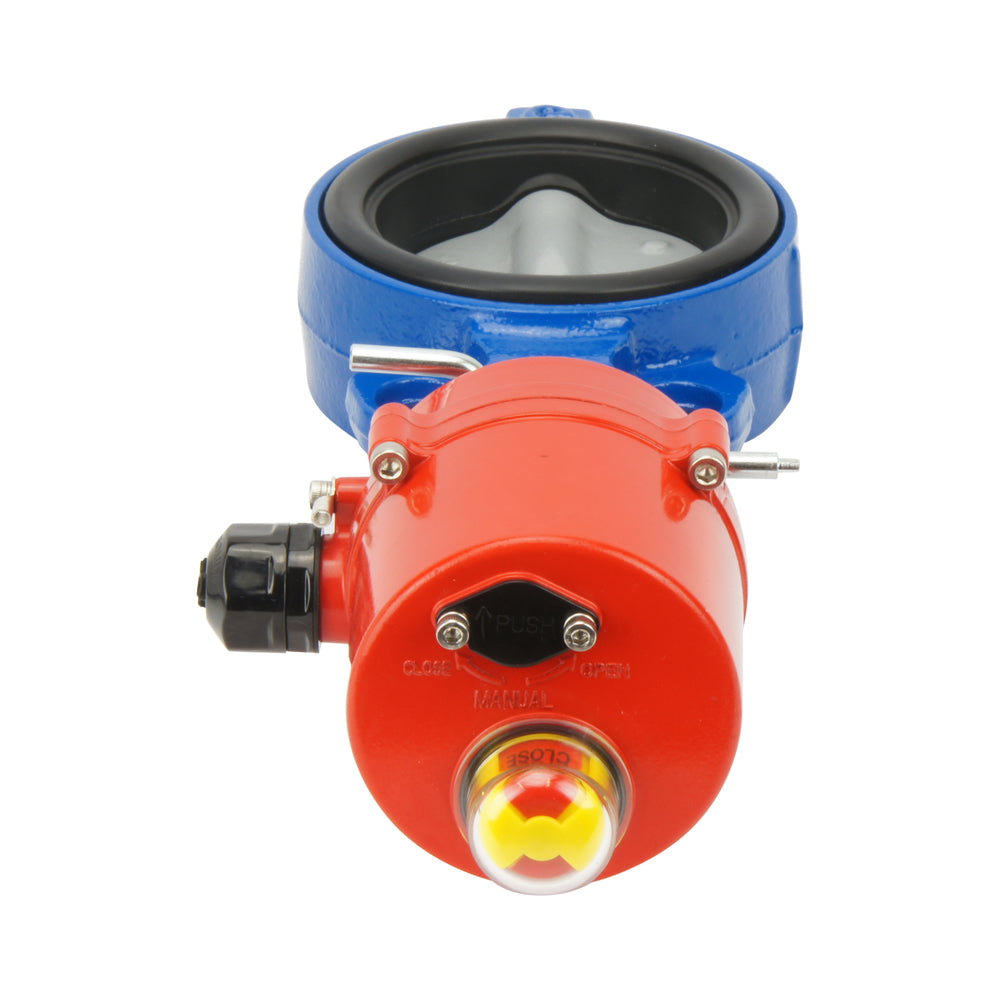

• En cas de panne de courant, il ne peut pas être commande à distance. Cependant, il existe une fonction d'annulation manuelle.
• Par rapport aux robinets à boisseau spherique, le robinet ne dispose pas d'une voie d'ecoulement totalement libre en raison du disque.
• Ne peut être monte qu'avec une bride de type wafer, qui ne peut pas être utilisee en fin de ligne.

BFL - Serie AG

BFL

Les vannes papillon de la serie BFL sont une solution très rentable pour les operations de marche/arrêt ainsi que pour la modulation du debit. Actionnes manuellement, soit par un levier de serrage avec cran d'arrêt, soit par une roue dentee manuelle, ils sont faciles à utiliser. Convient pour des pressions de 4 à 16 bars selon la taille du diamètre (25 à 300 mm), le fluide et la combinaison de materiaux. Retirez le levier de serrage ou le volant pour creer une bride ISO 5211 (taille F05 à F12). Il a une petite longueur constructive par rapport au diamètre et peut être installe par une bride à ergots ou une bride à plaquettes. Il existe egalement une large gamme d'options de materiaux pour le boîtier, le disque et le joint permettant à ces vannes papillon d'exister. Ils peuvent être utilises pour les liquides et les gaz dans des applications avec une large gamme de temperatures. Certains modèles peuvent egalement être utilises pour l'eau potable (agrement DVGW).

AG

Les actionneurs electriques AG quart de tour (90⁰) vous permettent de contrôler les vannes papillon ou à bille avec de l'electricite. Ils sont faciles à installer et à câbler, ce qui permet une integration rapide dans votre système d'automatisation. Ils ont une bride ISO-5211 de type F03, F04 ou F05 avec un carre d'arbre de 14 mm. Le couple maximum est de 40 Nm (ouverture en 8 secondes) ou un couple plus petit de 20 Nm (ouverture en 4 secondes) et ils peuvent fonctionner sur une large gamme de tensions disponibles. Ils ont un boîtier compact en aluminium (revêtement en poudre) et sont IP67. Ils sont dotes d'une fonction d'annulation manuelle et d'un indicateur de position sur le dessus pour indiquer la position de la valve.

Pièces de rechange

Vous trouverez ci-dessous une liste des pièces de rechange pour cet appareil, si vous en avez besoin. Utilisez simplement le numero SKU dans notre barre de recherche pour trouver la pièce appropriee.

Vanne papillon BFLW-80-16-ABA

Actionneur AG-040-A

Note : Ce produit est livre en pièces detachees, mais avec les accessoires de montage necessaires.
