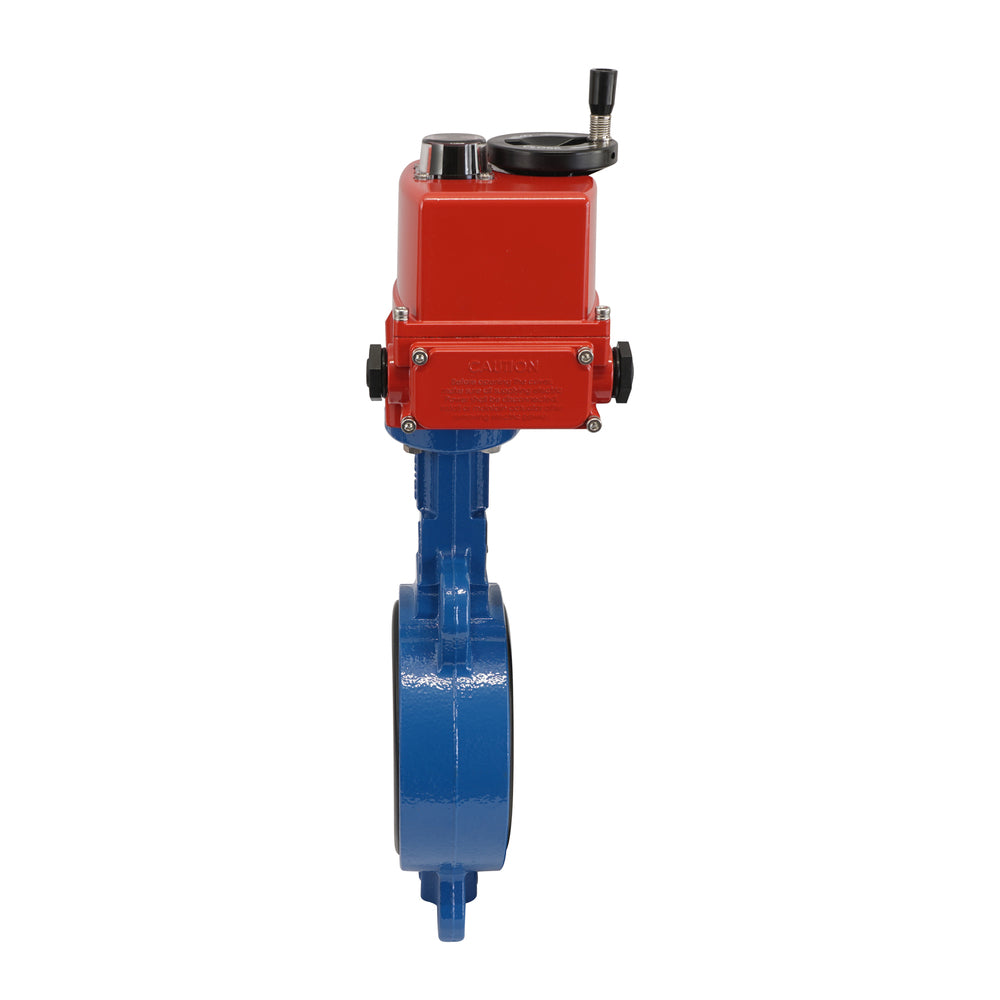

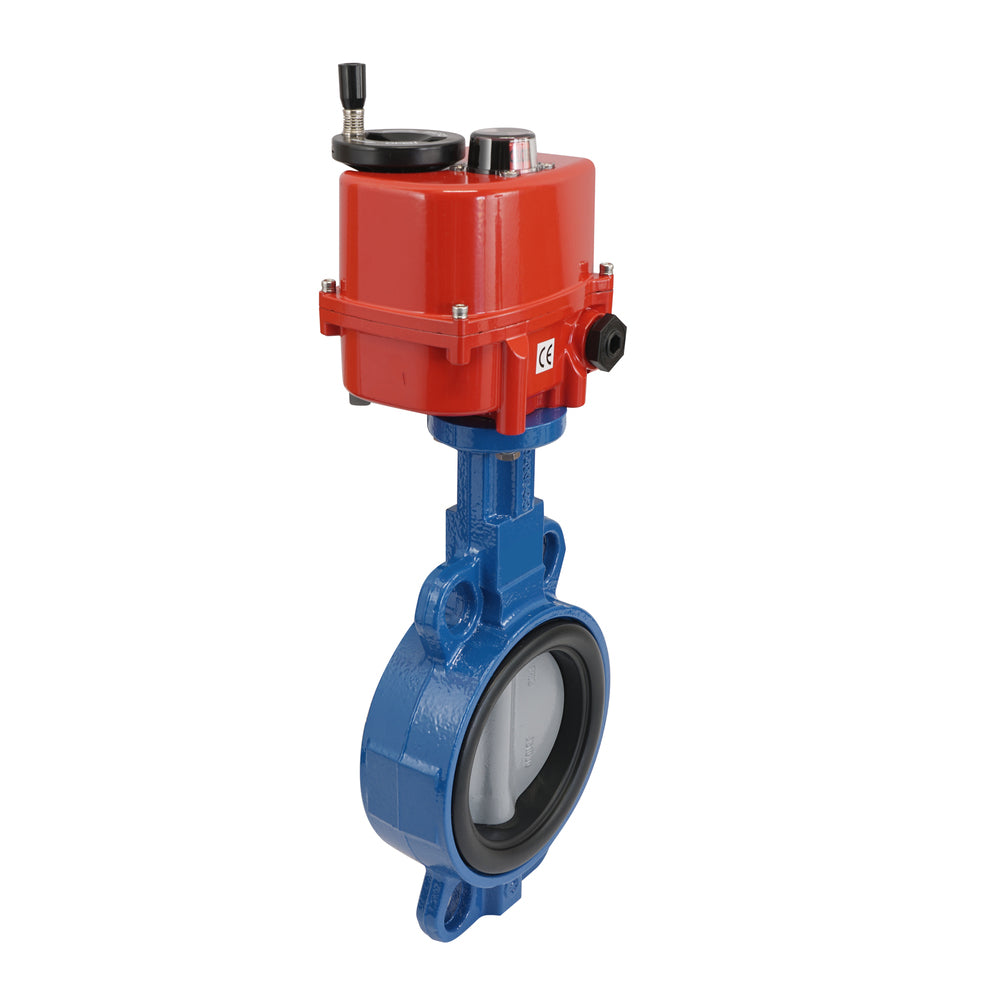

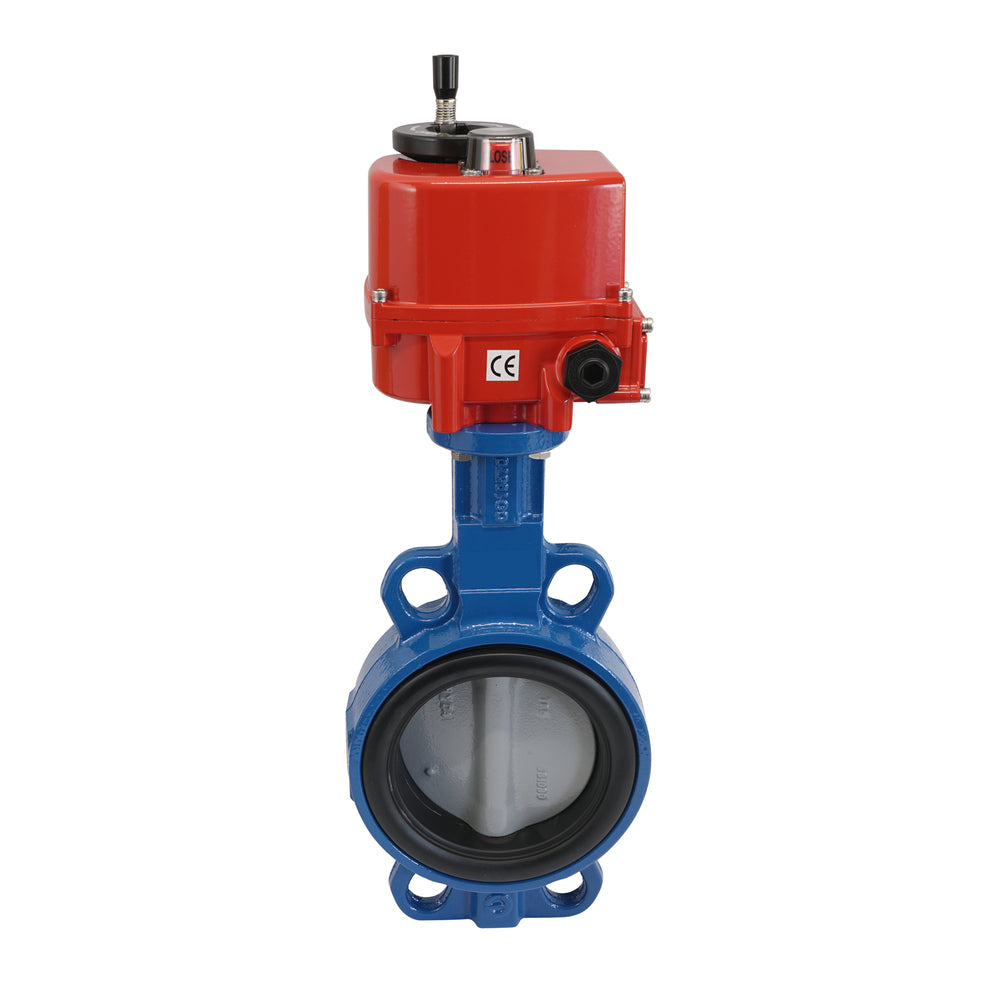

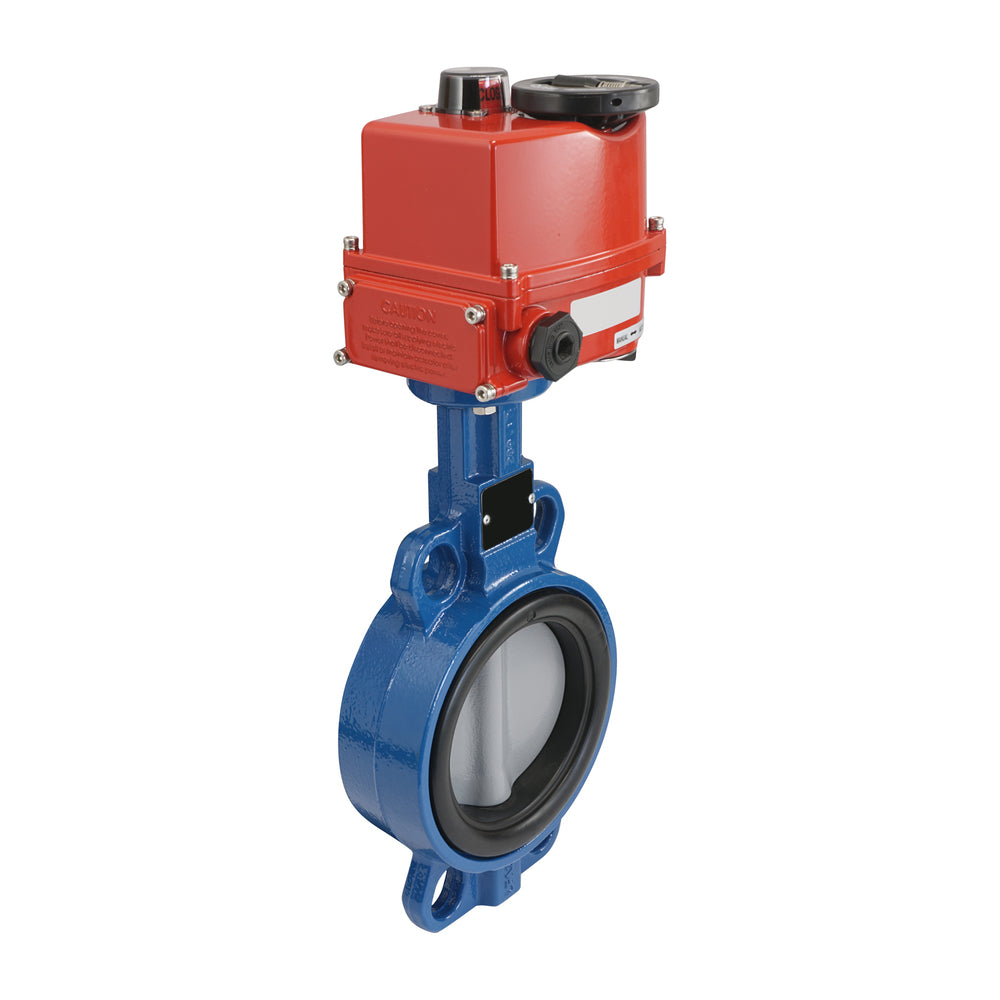

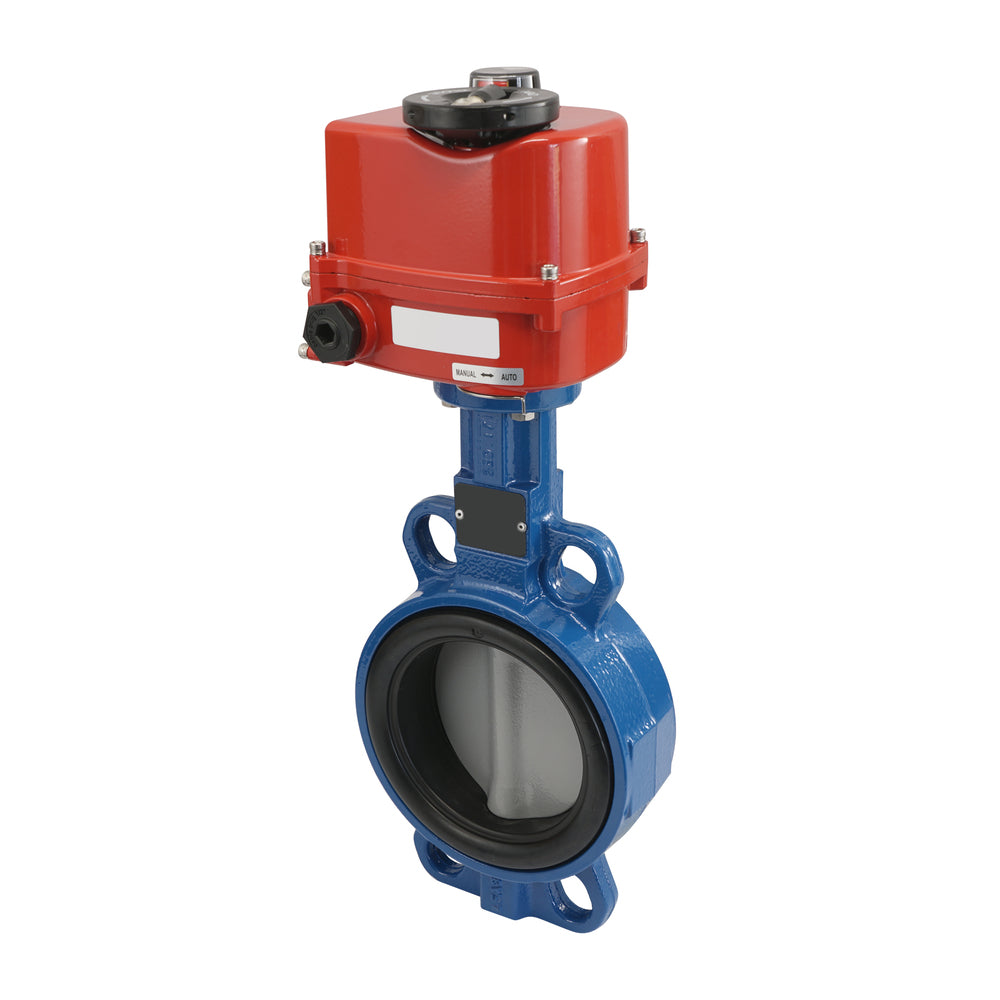

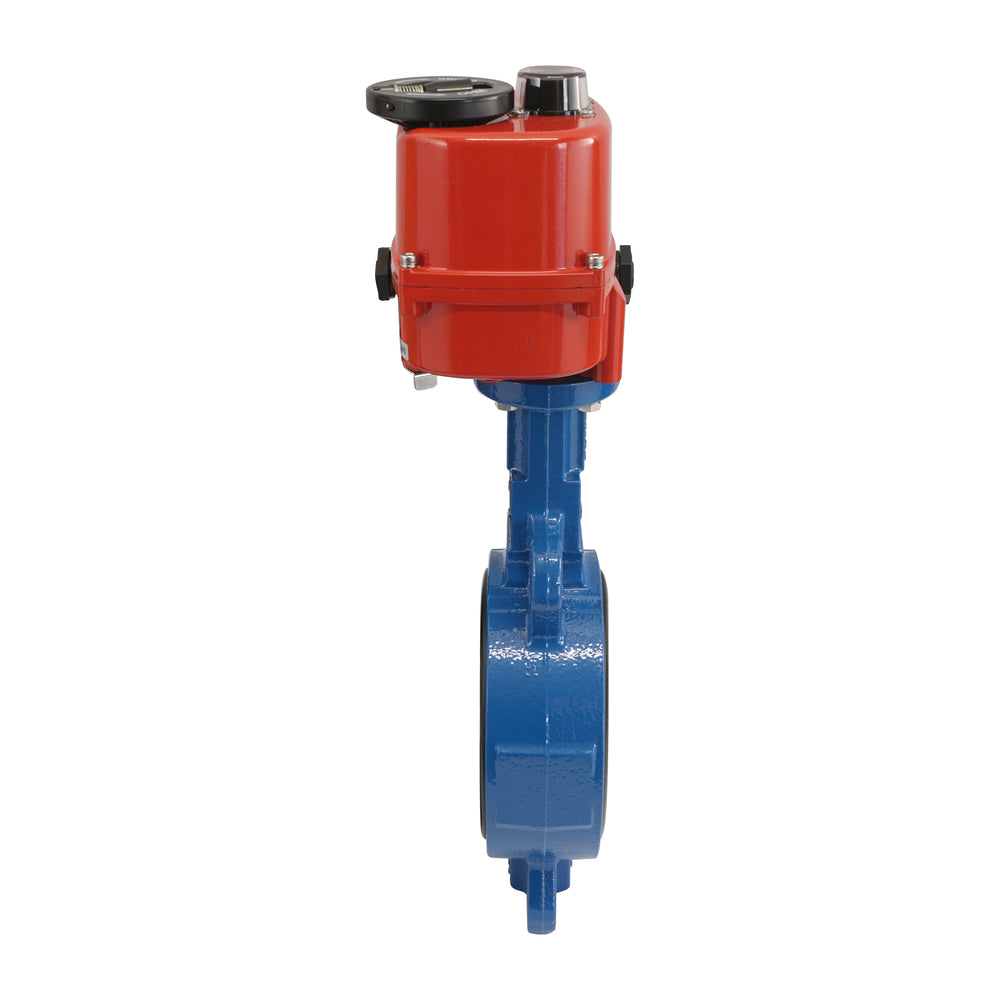

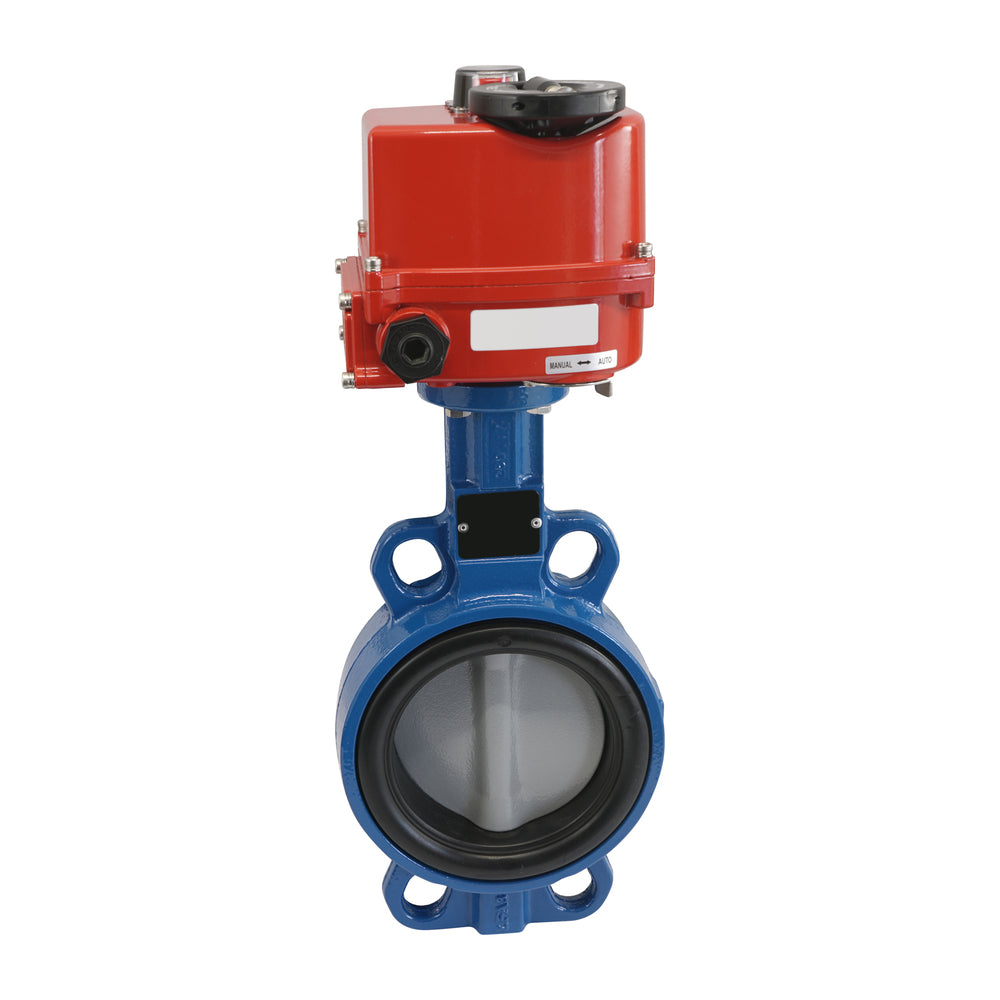

DN40 (1-1/2 pouce) 24 v ac/dc modulant électrique en fonte bbc papillon patte de vanne fkm joint

Cet actionneur électrique modulant est proposé en combinaison avec une vanne à bille 3 voies. Il peut tourner la vanne de 0 à 90 degrés en 13 secondes. Il nécessite une tension d'alimentation de 24 V AC/DC, a un cycle de service de 75% et est livré avec un indicateur visuel de positionnement sur le dessus de l'unité pour voir clairement la position de la valve. En tant qu'actionneur modulant, il est équipé d'un système de positionnement numérique (DPS) qui lui permet de positionner la vanne entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA pour le positionnement. L'actionneur est monté sur le robinet à boisseau sphérique via la bride ISO 5211 F03 ou F05 (14 mm). La vanne papillon est dotée d'une bride à oreilles pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 40 (1-1/2 pouce) et d'une pression nominale jusqu'à 6 bars pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc soigneusement la fiche technique. La vanne papillon est dotée d'un disque en acier inoxydable, ce qui la rend adaptée à l'eau, aux milieux abrasifs ou aux produits alimentaires. Le joint FKM de la vanne permet une plage de température de 5°C à 180°C. L'actionneur est doté d'un boîtier en fonte robuste et compact (revêtement en poudre) et est résistant à la poussière et à l'humidité (certifié IP67), à condition qu'un câble de taille appropriée soit correctement installé.

Pour :

• Aucun risque de coup de bélier en raison de la fermeture lente (13 s).
• Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
• Il n'utilise de l'énergie que pendant le mouvement et non pour maintenir l'ouverture ou la fermeture.
• Valeur Kv élevée car le fluide s'écoule en ligne droite.
• Elle a une longueur de construction réduite pour un diamètre DN 40 (1-1/2 pouce) par rapport à la vanne à bille de même diamètre.
• Il peut être utilisé pour un large éventail de fluides et de gaz.
• Convient aux milieux visqueux.

Cons :

• En cas de panne de courant, il ne peut pas être commandé à distance. Cependant, il existe une fonction d'annulation manuelle.
• Par rapport aux robinets à boisseau sphérique, le robinet ne dispose pas d'une voie d'écoulement totalement libre en raison du disque.
• Ne peut être monté qu'avec une bride à ergots.

Série AG-540-B-DPS

BFL

Les vannes papillon de la série BFL sont une solution très rentable pour les opérations de marche/arrêt ainsi que pour la modulation du débit. Actionnés manuellement, soit par un levier de serrage avec cran d'arrêt, soit par une roue dentée manuelle, ils sont faciles à utiliser. Convient pour des pressions de 4 à 16 bars selon la taille du diamètre (25 à 300 mm), le fluide et la combinaison de matériaux. Retirez le levier de serrage ou le volant pour créer une bride ISO 5211 (taille F05 à F12). Il a une petite longueur constructive par rapport au diamètre et peut être installé par une bride à ergots ou une bride à plaquettes. Il existe également une large gamme d'options de matériaux pour le boîtier, le disque et le joint permettant à ces vannes papillon d'exister. Ils peuvent être utilisés pour les liquides et les gaz dans des applications avec une large gamme de températures. Certains modèles peuvent également être utilisés pour l'eau potable (agrément DVGW).

Actionneur AG5

Les actionneurs de vannes électriques AG5 de JP Fluid Control offrent une liste complète de caractéristiques standard, dont une commande de sécurité contre les dommages causés par un couple excessif et une commande manuelle. Les actionneurs sont également disponibles avec différentes options comme la modulation, appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement comprise entre 40 et 50 Nm. L'actionneur modulant AG5 DPS peut être contrôlé par 4-20 mA, 0-10V ou 2-10V.

Pièces de rechange

Vanne papillon : BFLL-40-6-BBC
Actionneur : AG-540-B-DPS

Note : Ce produit est livré en pièces détachées, mais avec les accessoires de montage requis.
