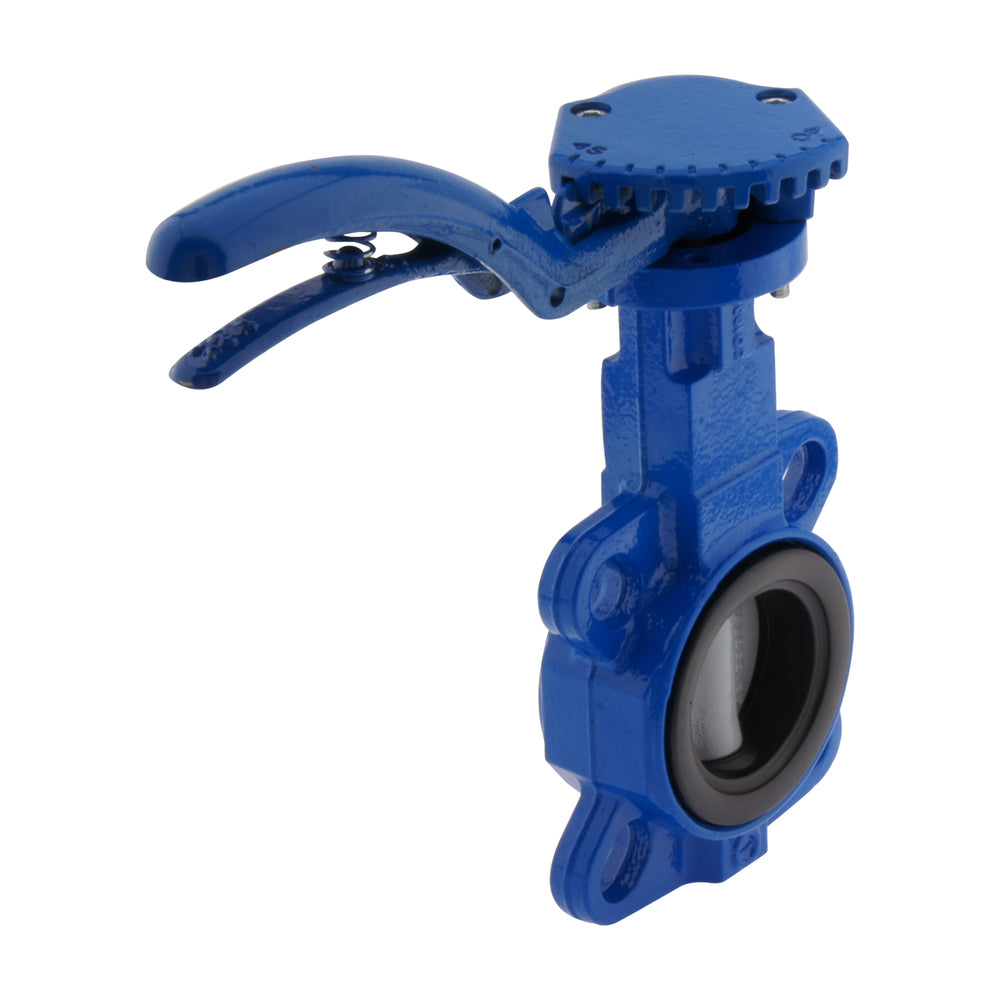

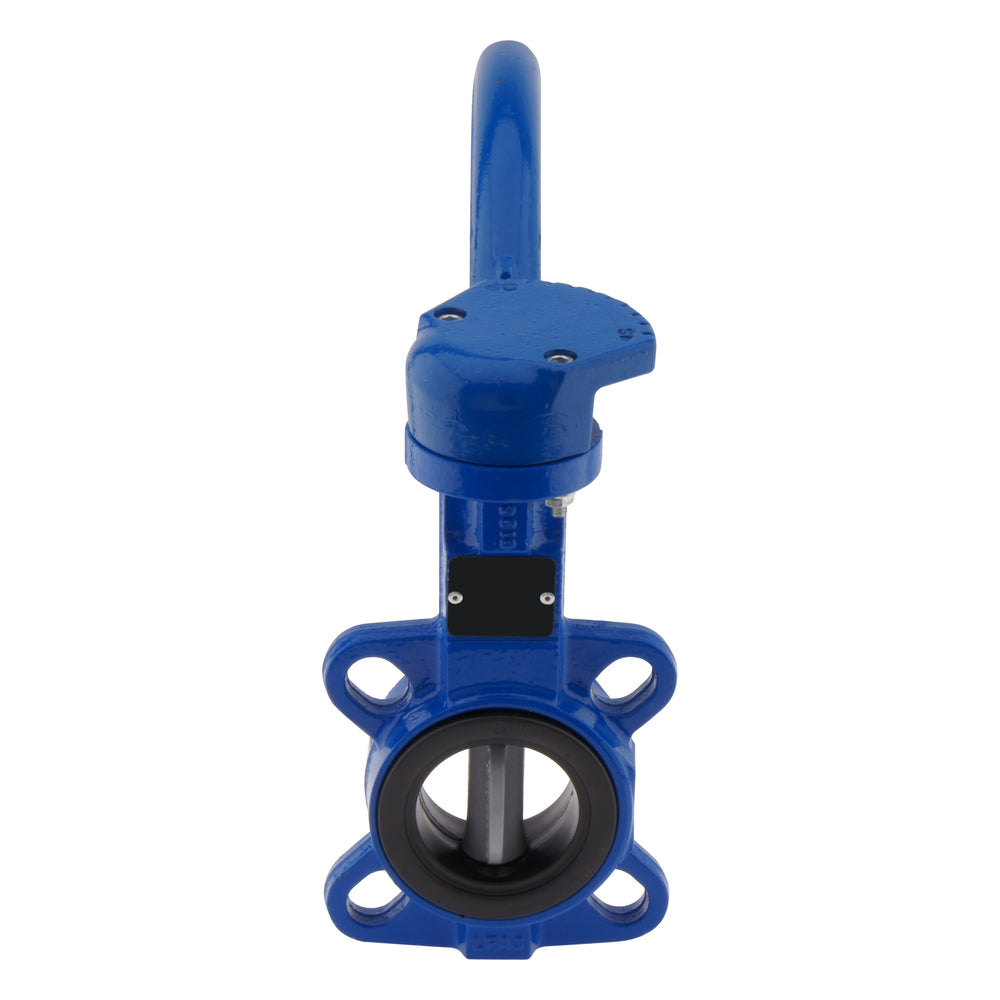

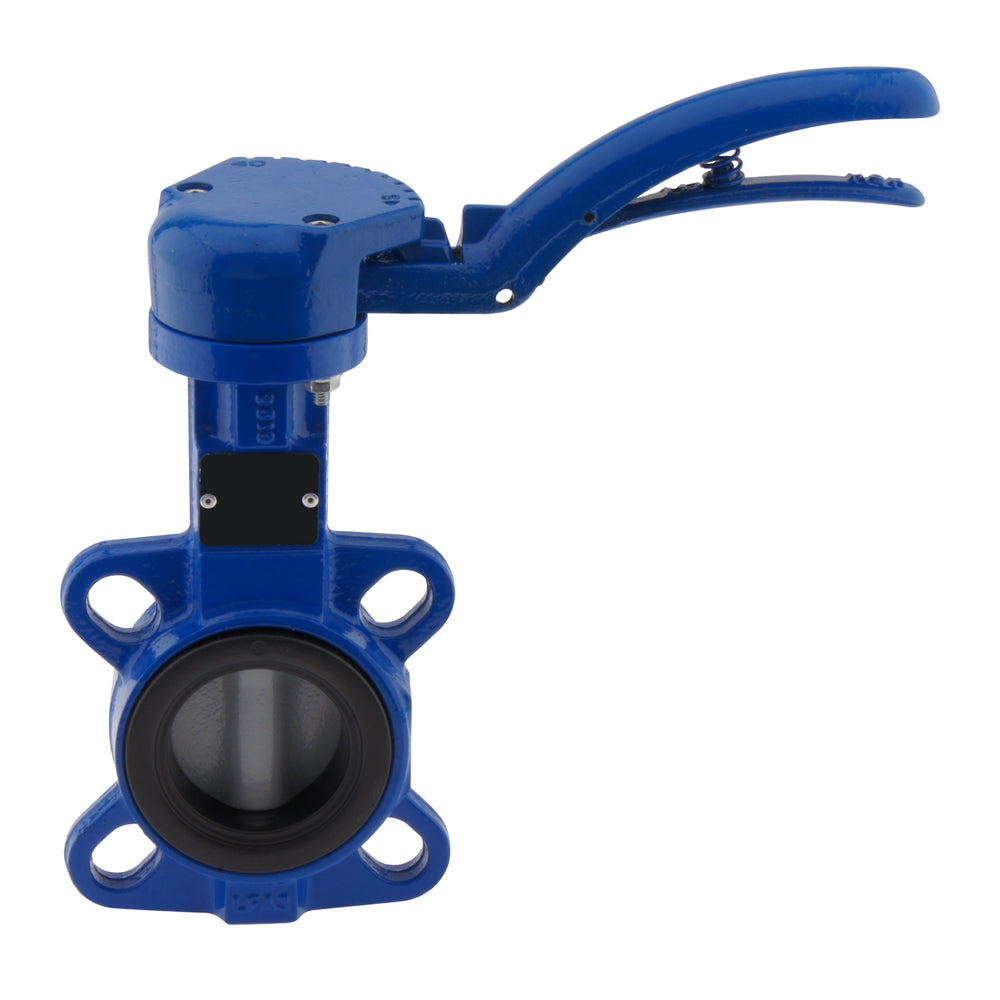

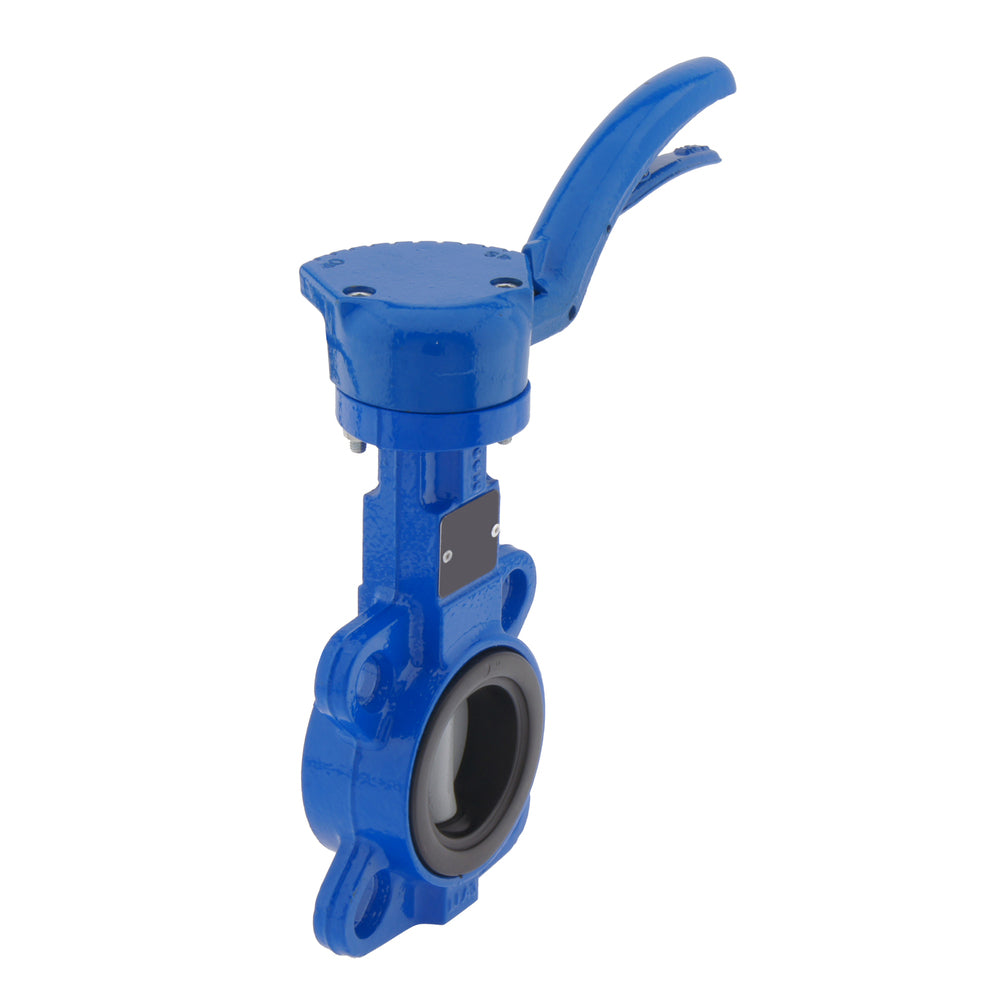

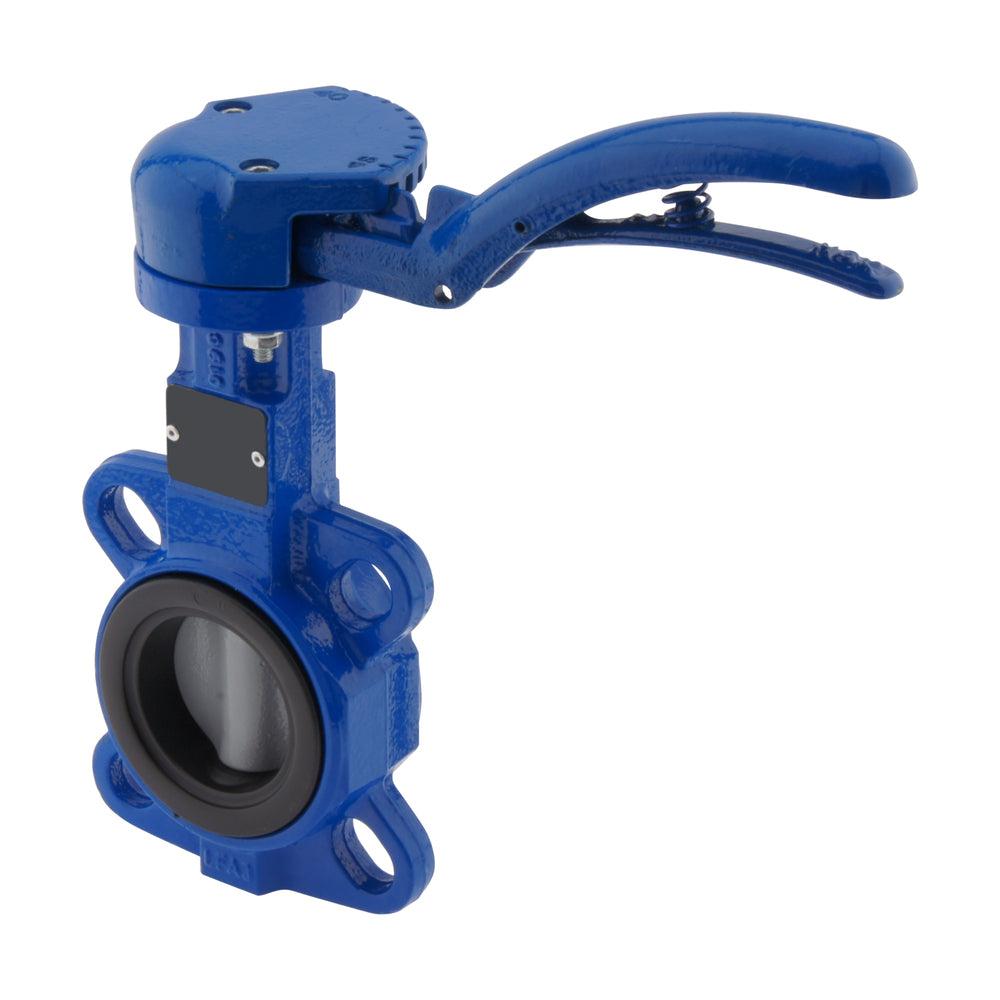

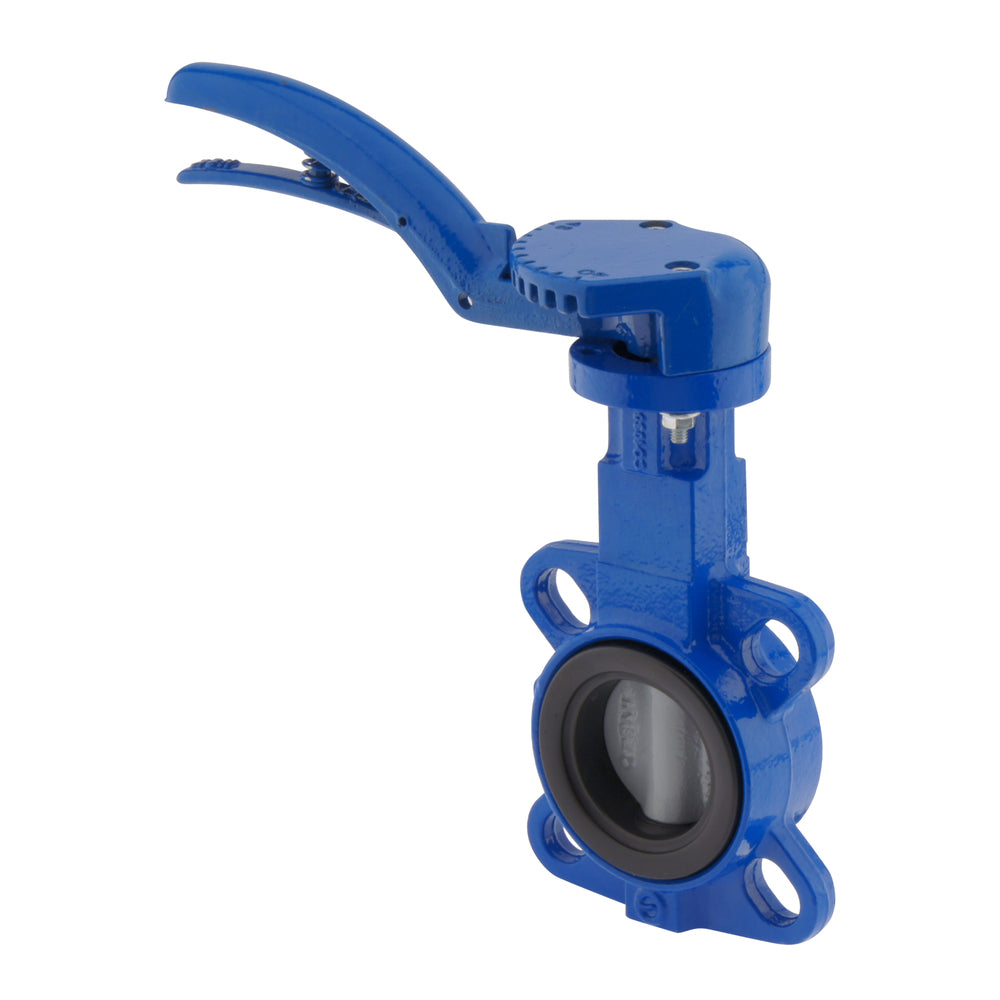

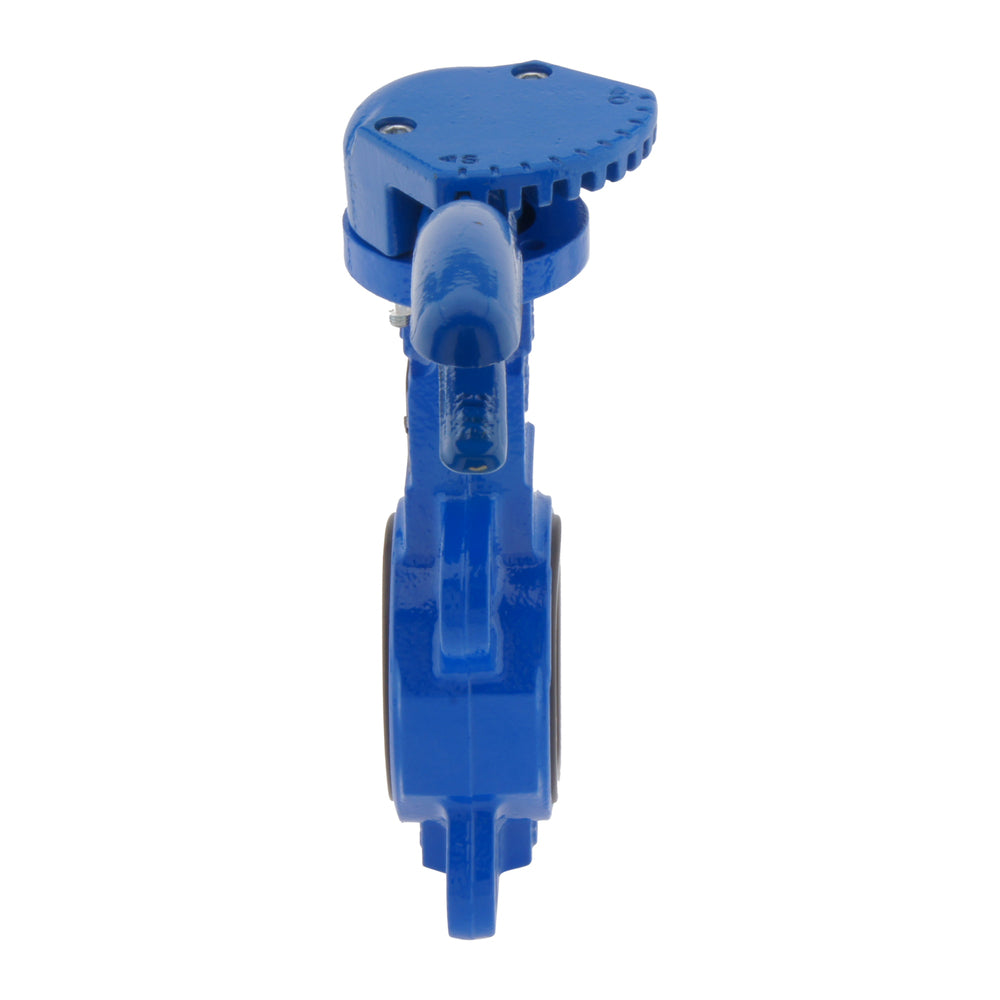

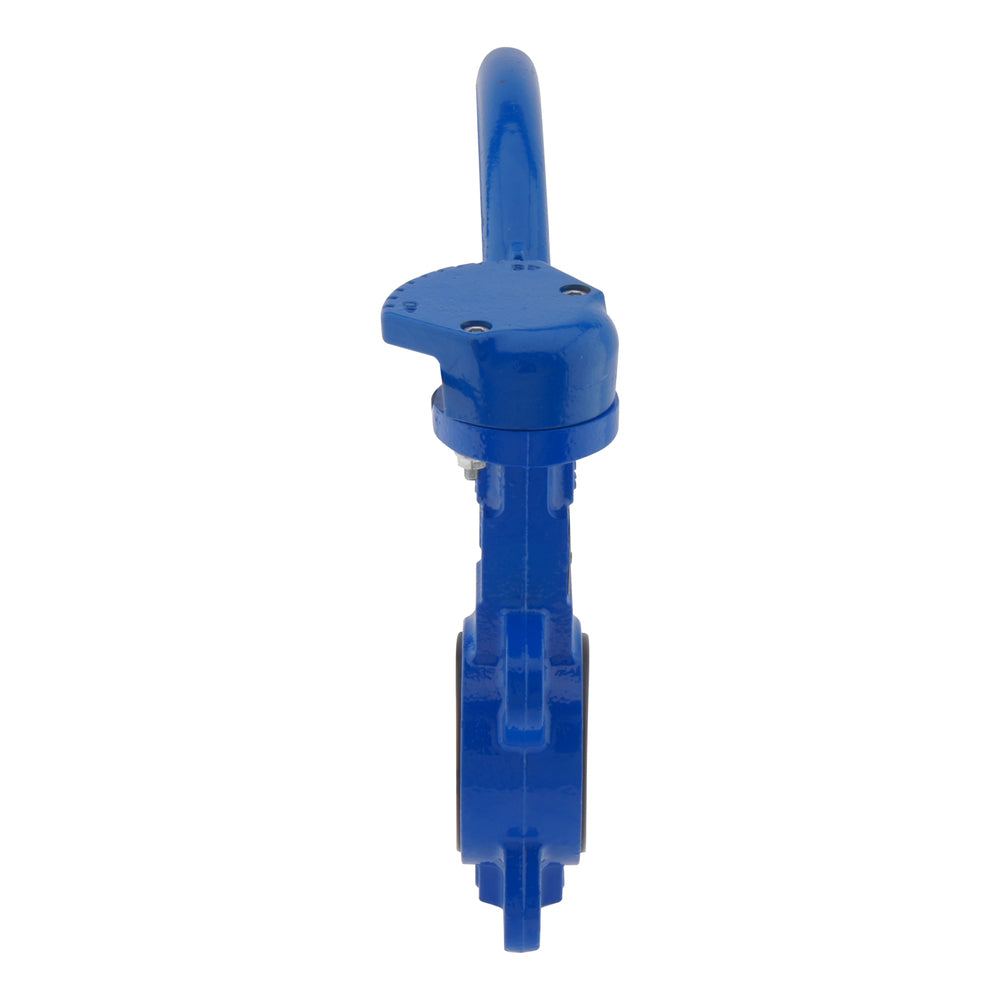

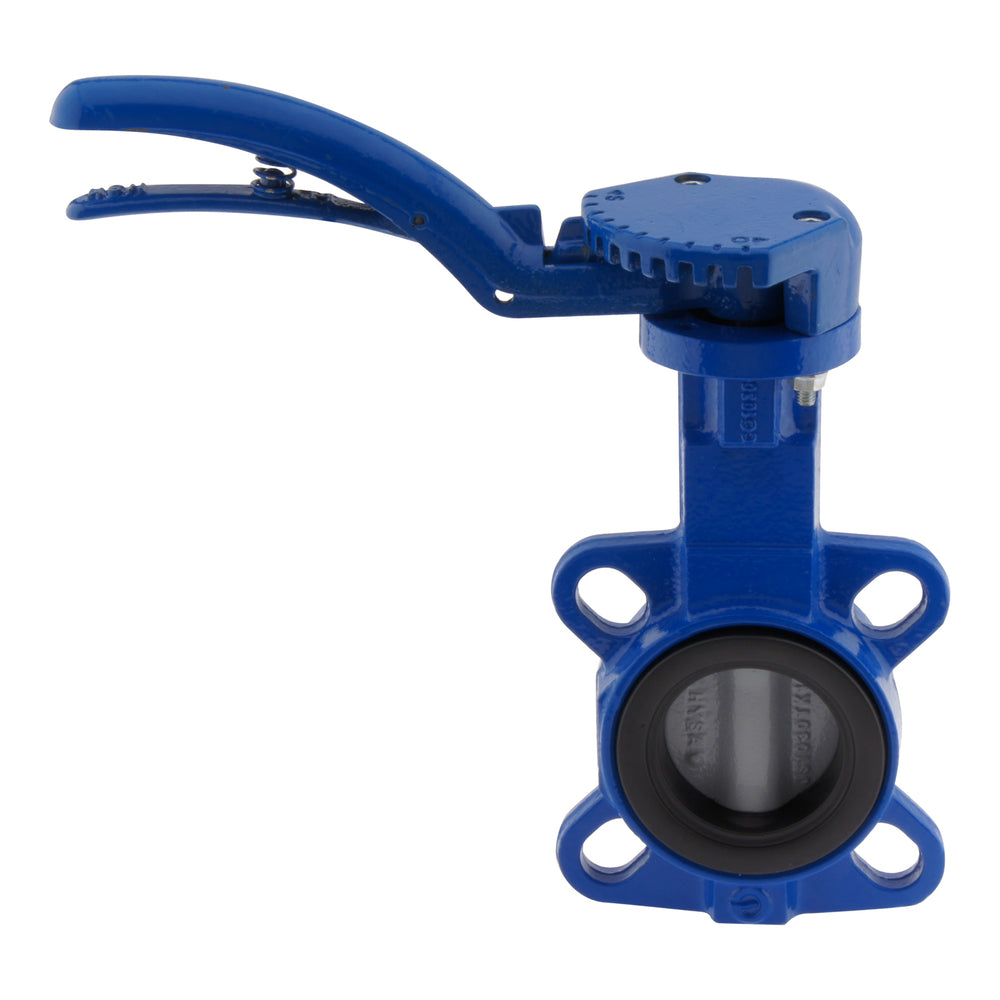

Vanne papillon DN250 (10 pouces) PN16 GGG40-Acier inoxydable-EPDM
Les vannes papillon sont des vannes quart de tour idéales pour les opérations de débit tout ou rien ou de modulation. Cette vanne est prévue pour 16 bars et est actionnée manuellement, mais peut être utilisée avec un actionneur (ISO 5211 F10). Le diamètre nominal est de 250 mm (10 pouces) et la bride est de type "wafer". Le boîtier en fonte (GGG40), le disque en acier inoxydable et le joint en EPDM lui confèrent une grande longévité et permettent une température de fluide comprise entre -10°C et 110°C. Convient à l'eau potable (agrément DVGW).
- Prix normal
- €870,84
- Prix normal
- €725,70
Description
Les vannes papillon sont des vannes quart de tour ideales pour les operations de marche/arrêt ainsi que pour la modulation du debit. Cette vanne est conçue pour des fluides non dangereux de 16 bars et est actionnee par un levier de pression. Veuillez noter que la pression maximale peut varier en fonction du type de fluide ; verifiez donc attentivement la fiche technique. Le diamètre nominal est de 250 mm (10 pouces) et est monte sur votre système par une bride de type wafer. Le boîtier en fonte (GGG40) convient à des pressions et des temperatures plus elevees que le GG25 standard. Le corps GGG40, associe à un disque en acier inoxydable et à un joint EPDM, permet à cette vanne d'être utilisee pour l'eau potable (homologation DVGW). Le joint EPDM permet une plage de temperature de -10°C à 110°C.
Pour
- La commande manuelle permet une utilisation et une comprehension aisees.
- Couple relativement faible pour changer de position par rapport aux robinets à tournant spherique.
- Valeur Kv elevee car le fluide peut s'ecouler en ligne droite.
- Sa longueur de construction est faible par rapport à son diamètre de 250 mm (10 pouces), compare à un robinet à boisseau spherique de taille similaire.
- Il peut être utilise pour un large eventail de fluides et de gaz.
- Convient à l'eau potable (agrement DVGW).
- Convient aux milieux visqueux.

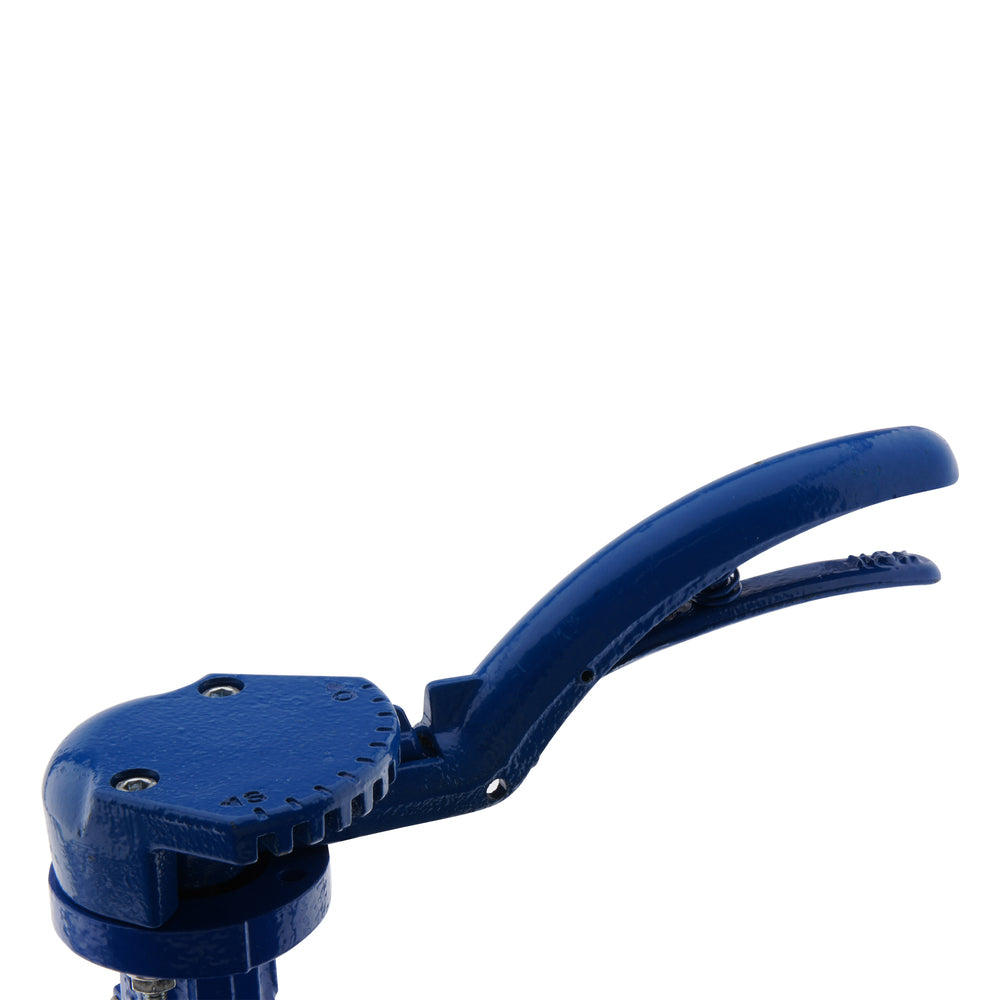

- Retirer le levier de serrage pour monter un actionneur grâce à la bride ISO 5211.
Cons
- Par rapport aux robinets à tournant spherique, le disque n'offre pas une voie d'ecoulement totalement degagee.
- Ne peut être monte qu'avec une bride de type wafer, qui ne peut pas être utilisee en fin de ligne.
Serie BFL
Les vannes papillon de la serie BFL constituent une solution très economique pour les operations de marche/arrêt ainsi que pour la modulation du debit. Actionnes manuellement par un levier de serrage avec cran d'arrêt ou par une roue dentee manuelle, ils sont faciles à utiliser. Convient pour des pressions de 4 à 16 bars en fonction de la taille du diamètre (25-300 mm), du fluide et de la combinaison de materiaux. Enlever le levier de serrage ou le volant pour creer une bride ISO 5211 (taille F05 à F12). Il presente une faible longueur constructive par rapport au diamètre et peut être installe à l'aide d'une bride de type lug ou wafer. Il existe egalement une large gamme d'options pour le boîtier, le disque et les materiaux d'etancheite permettant d'obtenir ces vannes papillon. Ils peuvent être utilises pour les liquides et les gaz dans des applications avec une large gamme de temperatures. Certains modèles peuvent egalement être utilises pour l'eau potable (agrement DVGW).
Exemple de numero de reference : BFLW-25-16-ABC
- BFL : Serie.
- W : Type de bride. W = type Wafer, L = type Lug.
- 25: Diamètre nominal (mm).
- 16: Pression maximale du liquide (fluide non dangereux).
- A : Materiau du boîtier*
- B : Materiau du disque.*
- C : Materiau d'etancheite.*
*Les combinaisons de materiaux possibles sont indiquees dans la fiche technique.
