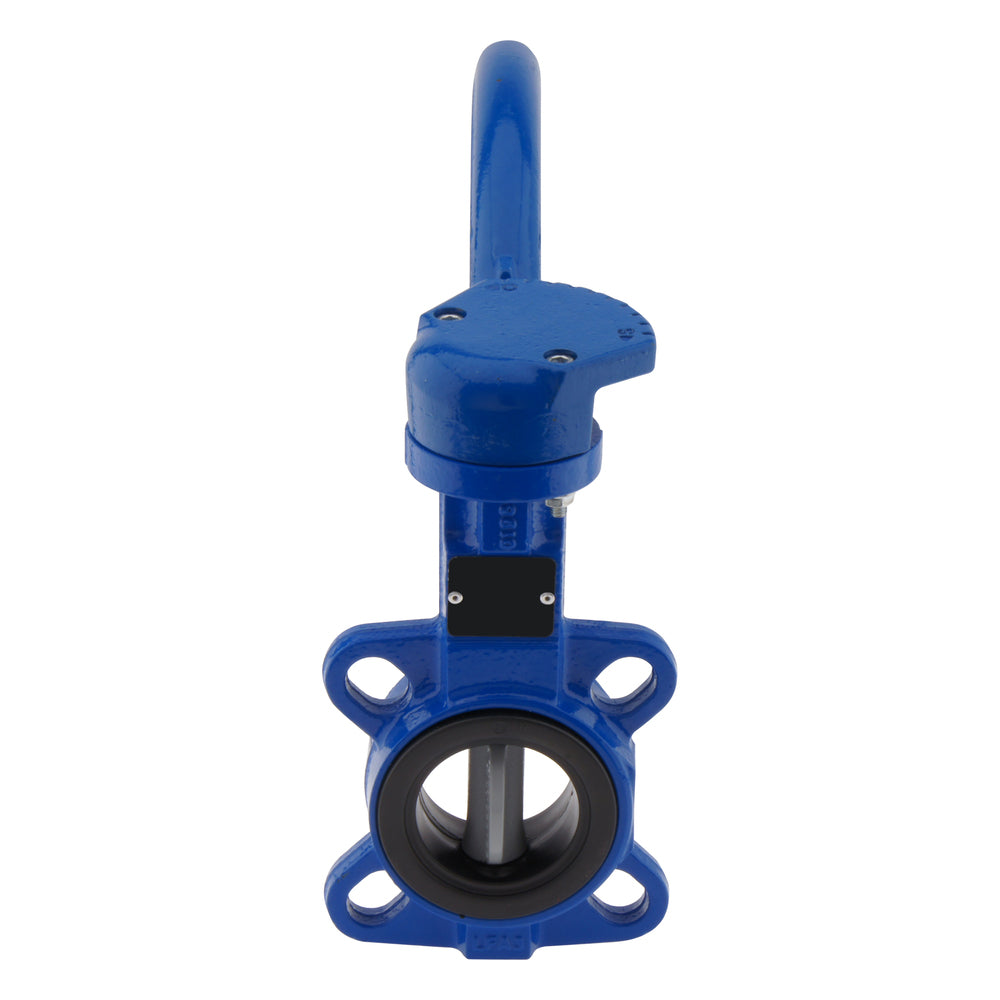

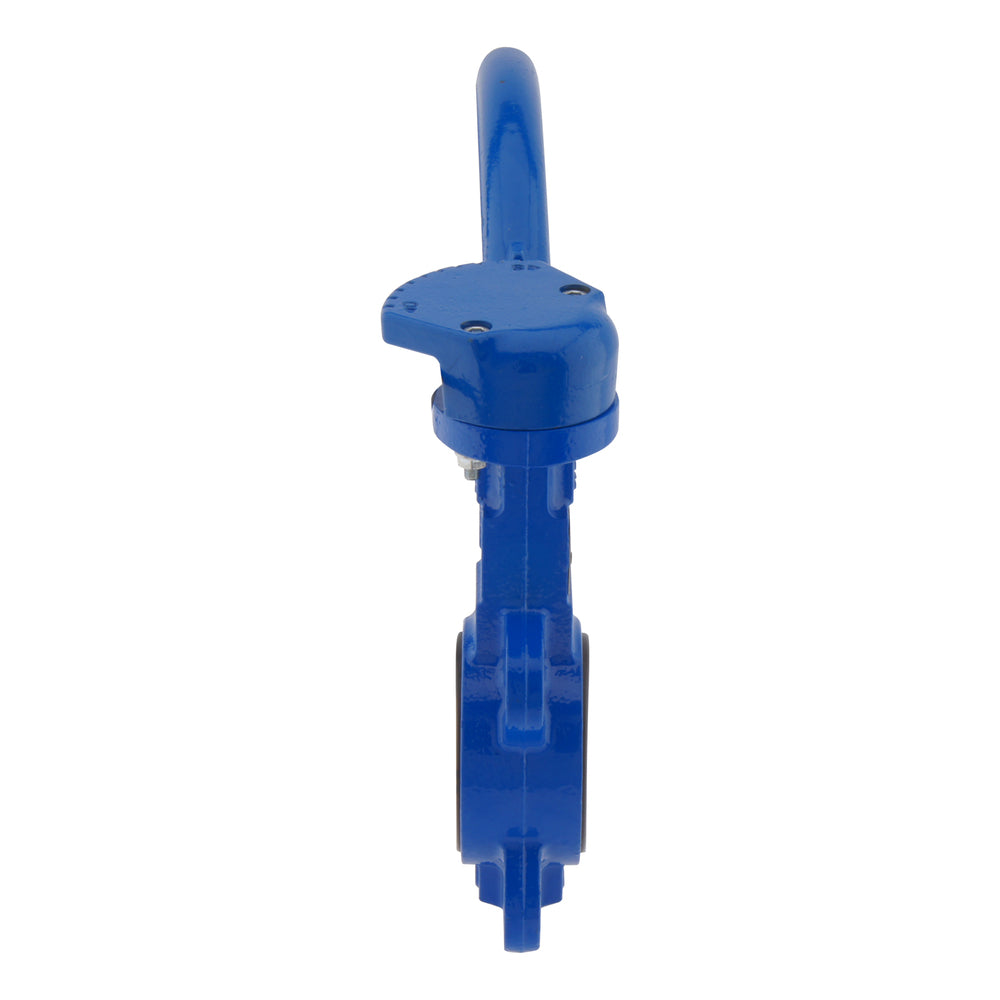

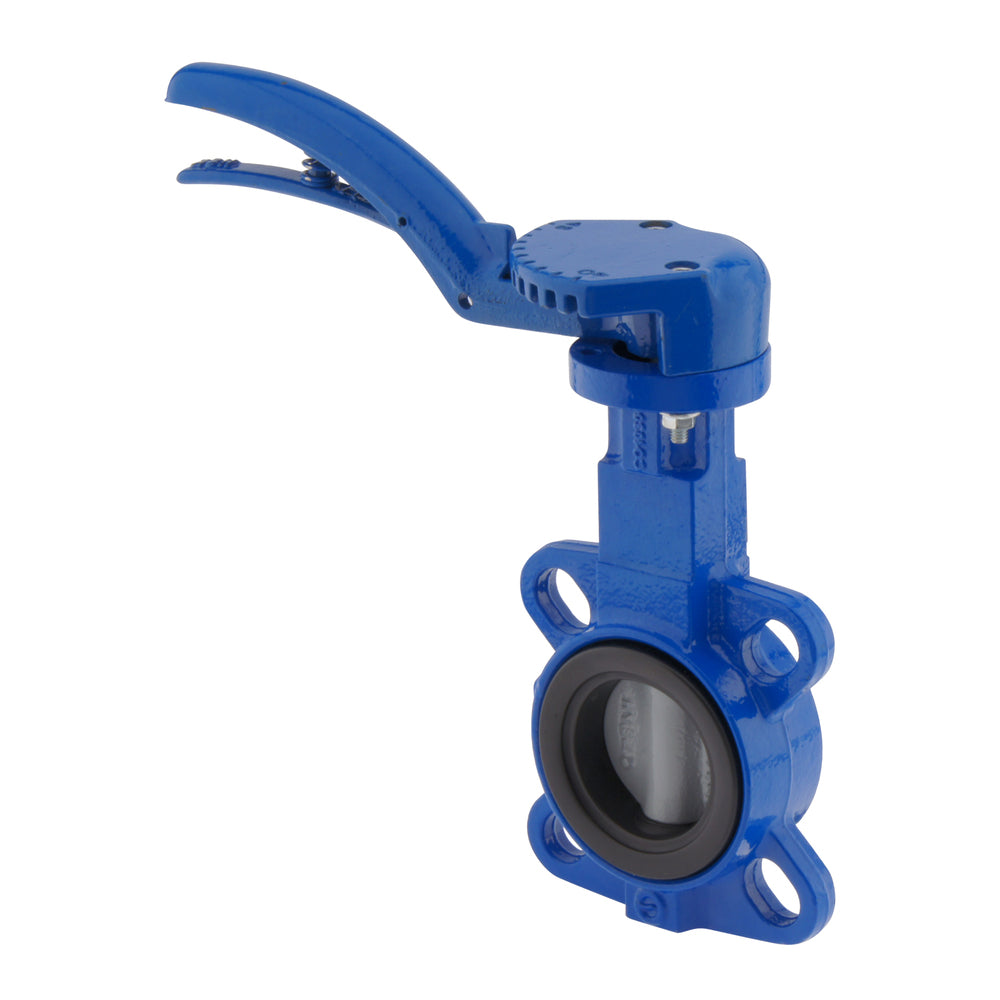

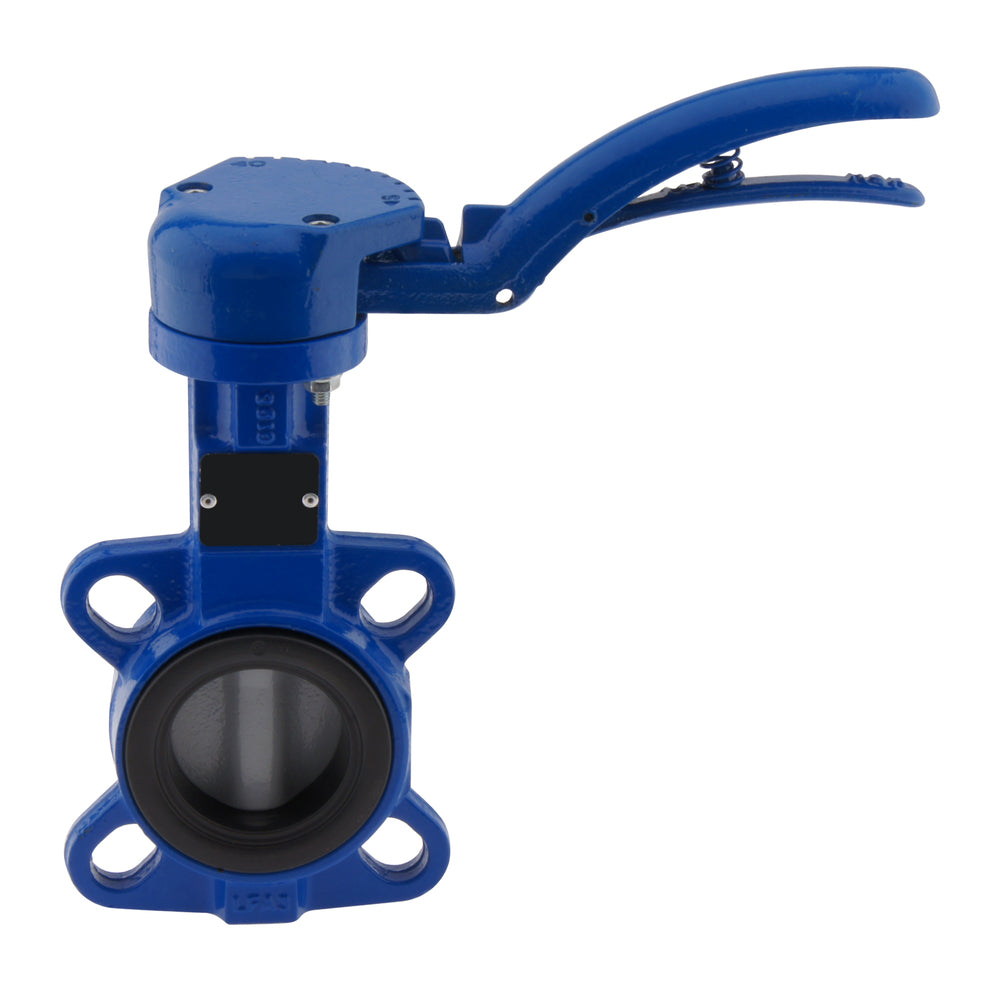

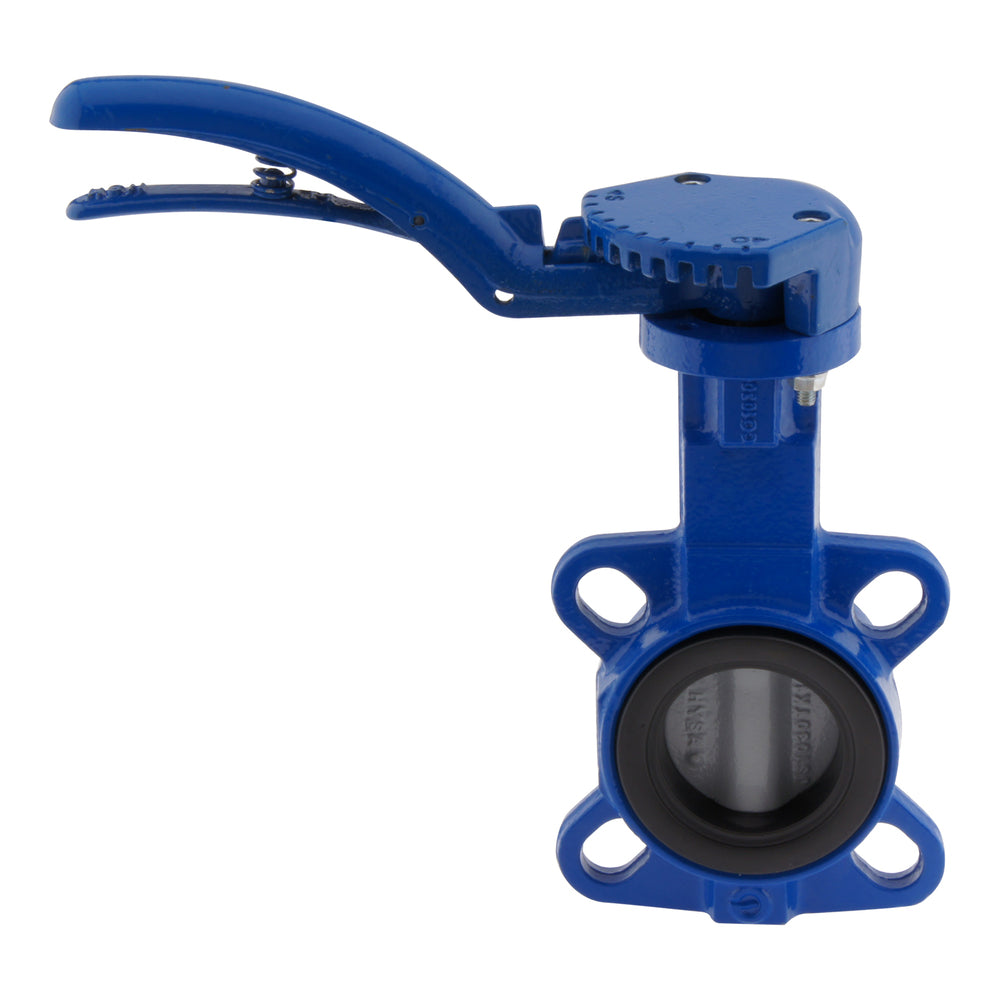

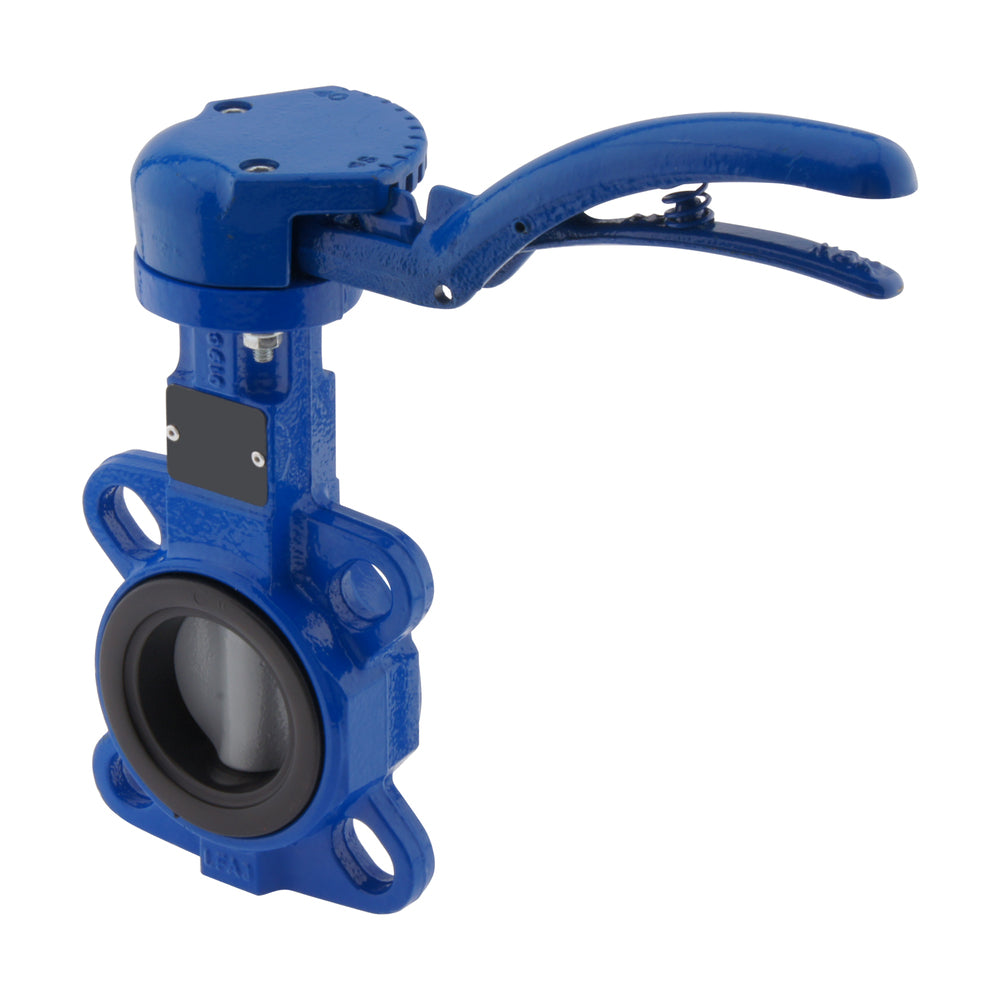

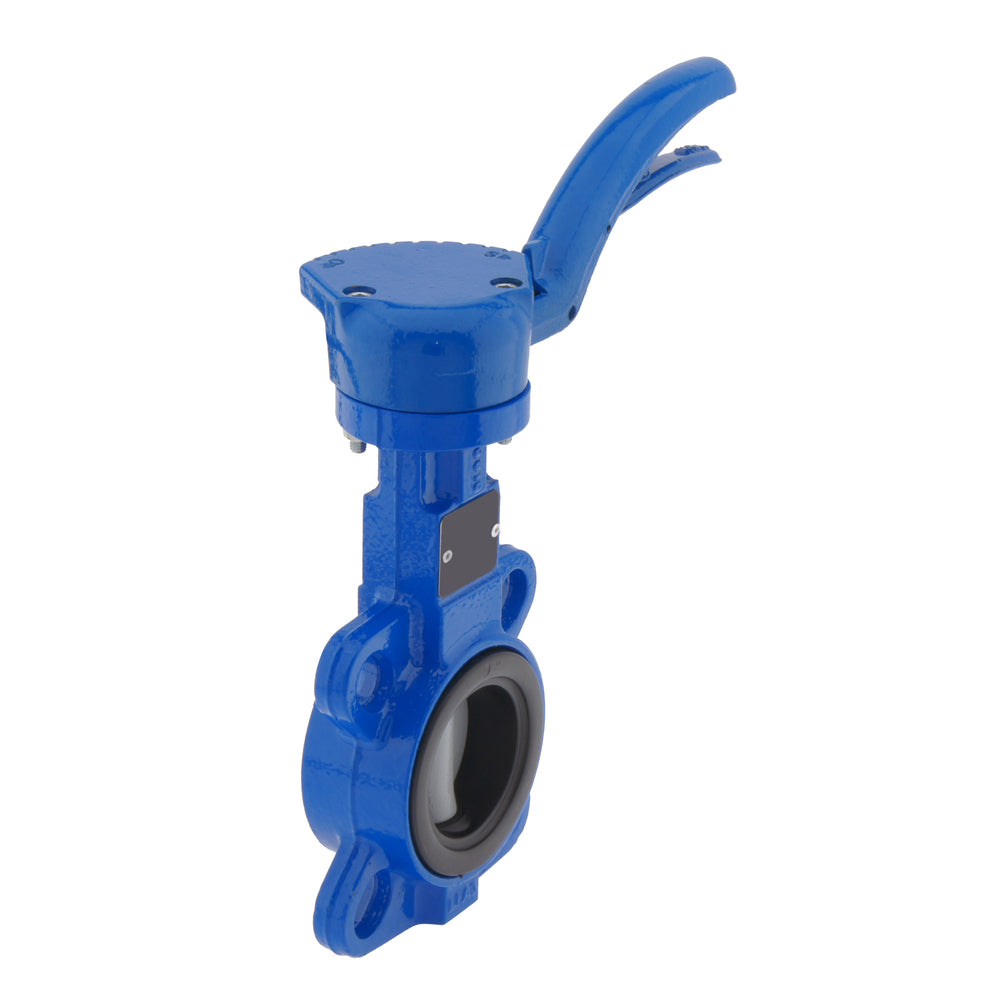

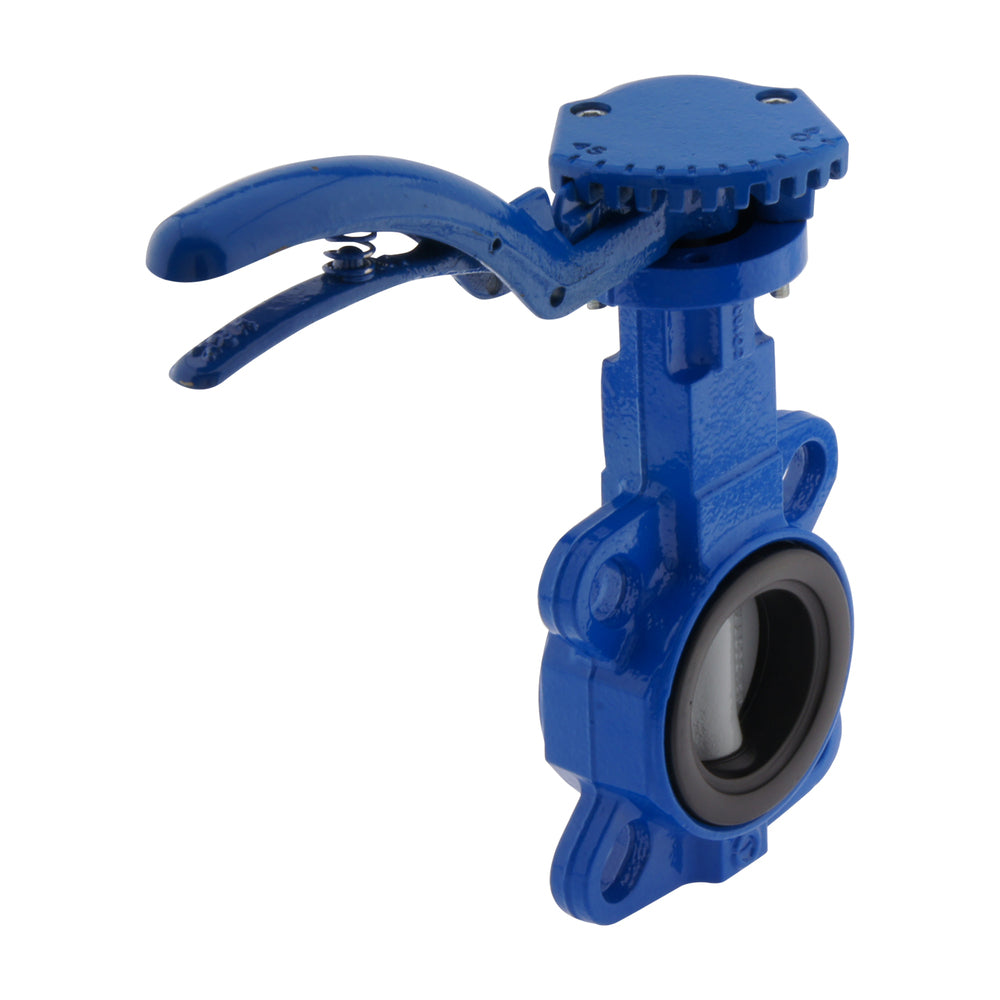

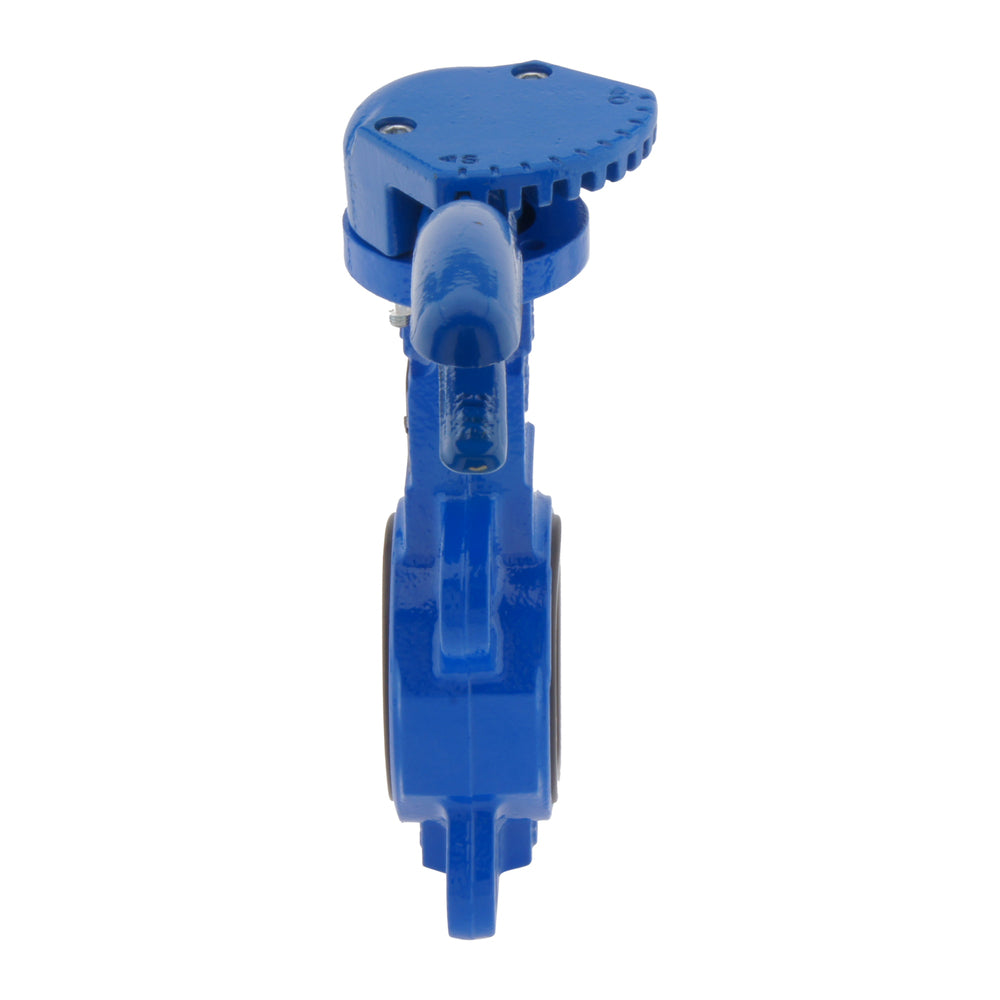

DN200 (8 pouces) PN16 Vanne papillon Wafer GGG40-GGG40 revêtu de polyamide-NBR

Les vannes papillon sont des vannes quart de tour ideales pour les operations tout ou rien ainsi que pour la modulation du debit. Cette vanne est conçue pour des fluides non dangereux de 16 bars et est actionnee par un levier de pression. Veuillez noter que la pression maximale peut varier en fonction du type de fluide. Veuillez donc verifier attentivement la fiche technique. Le diamètre nominal est de 200 mm (8 pouces) et est monte sur votre système par une bride de type wafer. Le boîtier en fonte (GGG40) permet de supporter des pressions et des temperatures plus elevees que le GG25 standard. Le disque revêtu de polyamide GGG40 est l'option standard. Le joint NBR permet une plage de temperature de 5°C à 85°C.

Pour

• La commande manuelle permet une utilisation et une comprehension faciles.
• Couple relativement faible pour changer de position par rapport aux vannes à bille.
• Valeur Kv elevee car le fluide peut s'ecouler en ligne droite.
• Sa longueur de construction est faible par rapport à son diamètre de 200 mm (8 pouces), par rapport à une vanne à bille de taille similaire.
• Il peut être utilise pour un large eventail de fluides et de gaz.
• Convient aux milieux visqueux.

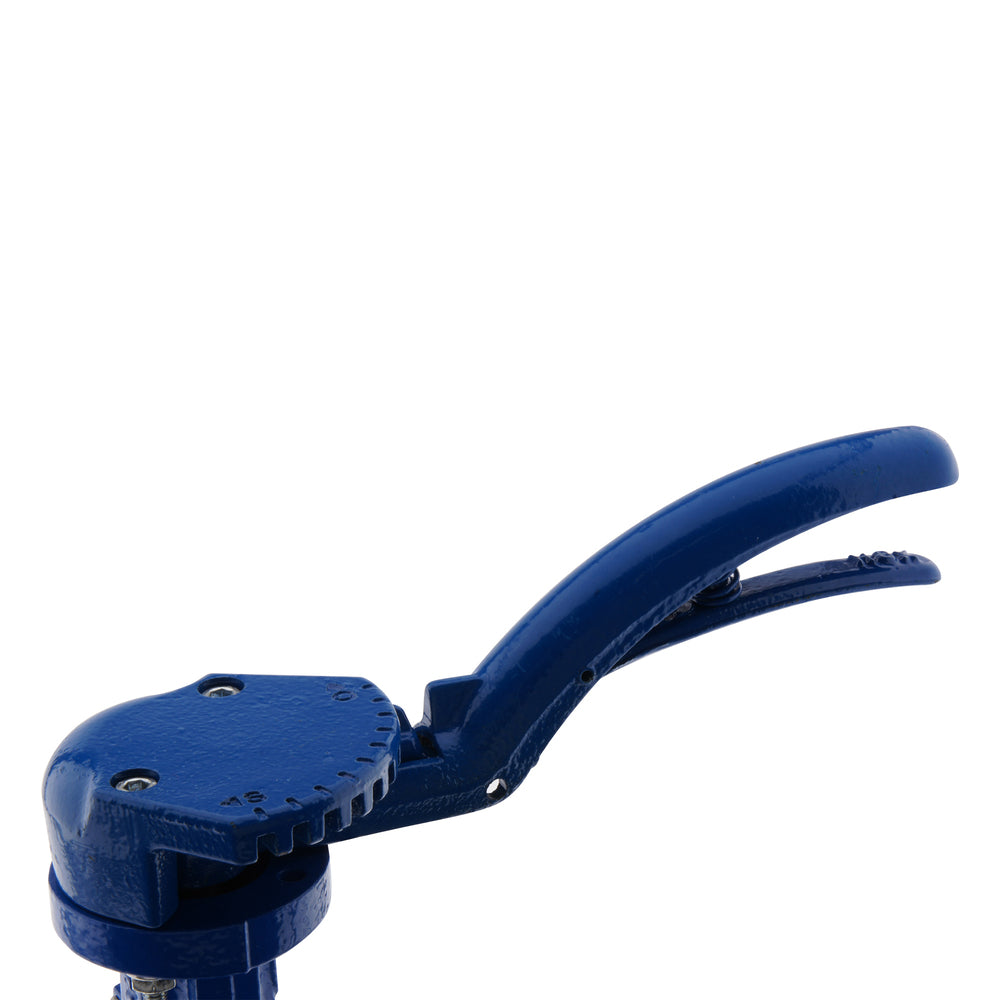

• Retirez le levier de serrage pour monter un actionneur grâce à la bride ISO 5211.

Cons

• Par rapport aux robinets à boisseau spherique, le disque ne permet pas de liberer complètement le passage du flux.
• Ne peut être monte qu'avec une bride de type wafer, qui ne peut pas être utilisee en fin de ligne.

Serie BFL

Les vannes papillon de la serie BFL sont une solution très rentable pour les operations de marche/arrêt ainsi que pour la modulation du debit. Actionnes manuellement, soit par un levier de serrage avec cran d'arrêt, soit par une roue dentee manuelle, ils sont faciles à utiliser. Convient pour des pressions de 4 à 16 bars en fonction de la taille du diamètre (25-300 mm), du fluide et de la combinaison de materiaux. Retirez le levier de serrage ou le volant pour creer une bride ISO 5211 (taille F05 à F12). Il a une petite longueur constructive par rapport au diamètre et peut être installe par une bride à ergots ou une bride à plaquettes. Il existe egalement une large gamme d'options de materiaux pour le boîtier, le disque et le joint permettant à ces vannes papillon d'exister. Ils peuvent être utilises pour les liquides et les gaz dans des applications avec une large gamme de temperatures. Certains modèles peuvent egalement être utilises pour l'eau potable (agrement DVGW).

Exemple d'un numero de reference : BFLW-25-16-ABC

• BFL : Serie.
• W : Type de bride. W = type Wafer, L = type Lug.
• 25: Diamètre nominal (mm).
• 16: Pression maximale du liquide (fluide non dangereux).
• A : Materiau du boîtier.*
• B : Materiau du disque.*
• C : Materiau d'etancheite.*

*Les combinaisons de materiaux possibles sont indiquees dans la fiche technique.
