DN20 PN40 Vanne à Bille 2 Voies à Brides, 1 Pièce, en Acier Inoxydable avec Actionneur Électrique 12 V AC/DC

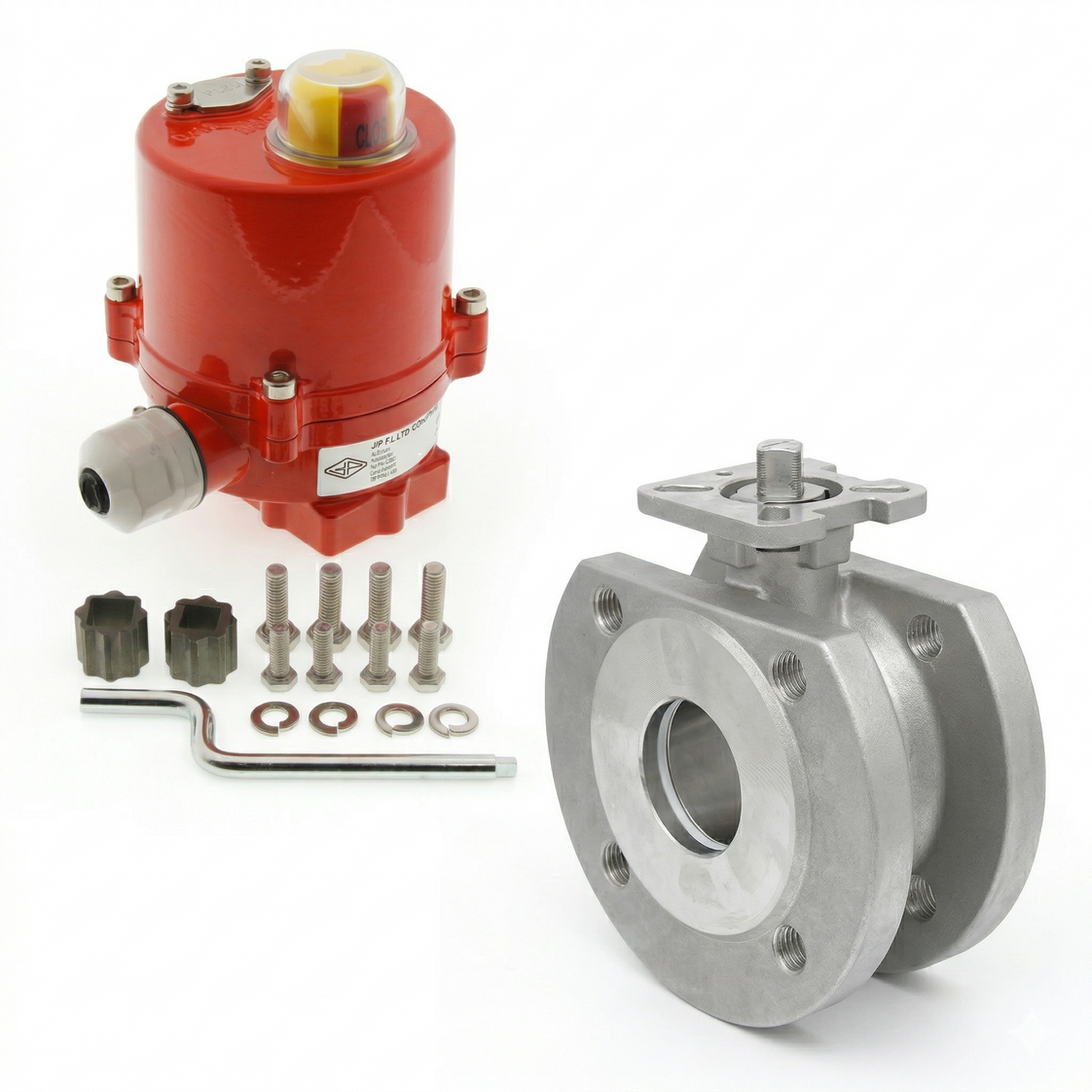

Cet actionneur électrique JP Fluid Control est proposé en combinaison avec une vanne à bille à brides 2 voies 1 pièce TamesonPRO. La vanne dispose de brides DN20 PN40 pour la connexion. Le corps et la bille de la vanne sont en acier inoxydable avec un joint en PTFE. L'actionneur convient à la fois pour du courant continu 12 volts (DC) et du courant alternatif 12 volts 50/60Hz (AC). Grâce à des interrupteurs sur la carte électronique, l'actionneur peut être réglé pour AC ou DC. Le réglage usine par défaut est le courant continu (DC). L'actionneur possède un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne tourne de 0 à 90 degrés en 8 secondes. Lorsque la bille atteint une position finale, le moteur électrique s'arrête et aucune énergie n'est consommée. L'actionneur est équipé de deux fins de course supplémentaires pour le signal de retour de position. Les fins de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur mécanique sur le dessus de l'actionneur montre la position de la vanne. L'actionneur est équipé d'une commande manuelle de secours.

La vanne a un diamètre d'alésage de 20 mm, avec une valeur Kv de 48 m³/h (Cv = 55.5 gpm). Kv exprime le débit d'eau en m³/h à une perte de charge de 1 bar. La vanne est classée jusqu'à 40 bar à 20°C (579 psi à 68°F). Elle convient pour des températures de -29°C à 160°C (-20°F à 320°F). La vanne est adaptée à l'eau, à la vapeur, à l'huile, à l'air comprimé, aux carburants, aux solvants et aux fluides agressifs.

Avantages :

• Vanne à bille robuste en acier inoxydable avec brides DN20 PN40
• Temps de commutation seulement 8 secondes
• Boîtier d'actionneur robuste IP67
• Fonctionne en 12V AC et DC (réglable par interrupteur)
• Deux fins de course supplémentaires pour le signal de retour de position
• Commandez manuelle de secours
• Indicateur de position visuel clair

Applications

Cette vanne peut être utilisée en combinaison avec des gaz et des fluides. La vanne est durable et adaptée à différents fluides agressifs et corrosifs. La pression maximale à température ambiante est de 40 bar (579 psi), à des températures plus élevées la température maximale autorisée diminue. La plage de température du fluide est comprise entre -29°C et 160°C (-20°F à 320°F). À haute température, il est recommandé d'installer la vanne dans un endroit ventilé. Il est permis d'installer la vanne dans un environnement humide à condition que toutes les pièces, comme un câble électrique approprié, soient correctement fixées. Quelques exemples d'applications pour cette vanne sont CVC, irrigation, automatisation industrielle, gestion de l'eau.

Schéma de câblage électrique

L'actionneur fonctionne avec du courant continu 12 volts et du courant alternatif 12 volts (50/60Hz). Sur la carte électronique se trouvent deux petits interrupteurs pour régler l'actionneur en AC ou DC. Le réglage par défaut est DC. L'actionneur consomme nominalement 0.2A, et 2.2A au couple maximal. L'actionneur dispose d'un contrôle à 3- points. Les bornes 1 (moins) et 2 (plus) sont connectées en permanence à l'alimentation. Les bornes 3 (moins) et 4 (moins) sont pour les signaux de commande. La connexion d'un de ces fils de commande ferme ou ouvre la vanne. Ne jamais connecter les bornes 3 et 4 en même temps pour éviter un court-circuit et des dommages. L'actionneur possède deux fins de course internes. Dès que la position finale de l'actionneur est atteinte (0 ou 90 degrés), le moteur s'arrête et aucune énergie n'est consommée. De plus, l'actionneur comprend deux fins de course supplémentaires pour des fonctions de contrôle. La position angulaire des fins de course peut être modifiée. Toujours connecter la terre et ne pas utiliser les tuyaux comme masse.

Schéma de câblage électrique de l'actionneur AG-040-C. Avant d'utiliser le courant alternatif, les interrupteurs sur la carte électronique doivent d'abord être réglés.

Montage

Assurez-vous que la position de la bille et de l'actionneur est correctement réglée avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour la connexion entre le tuyau et la vanne.

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
