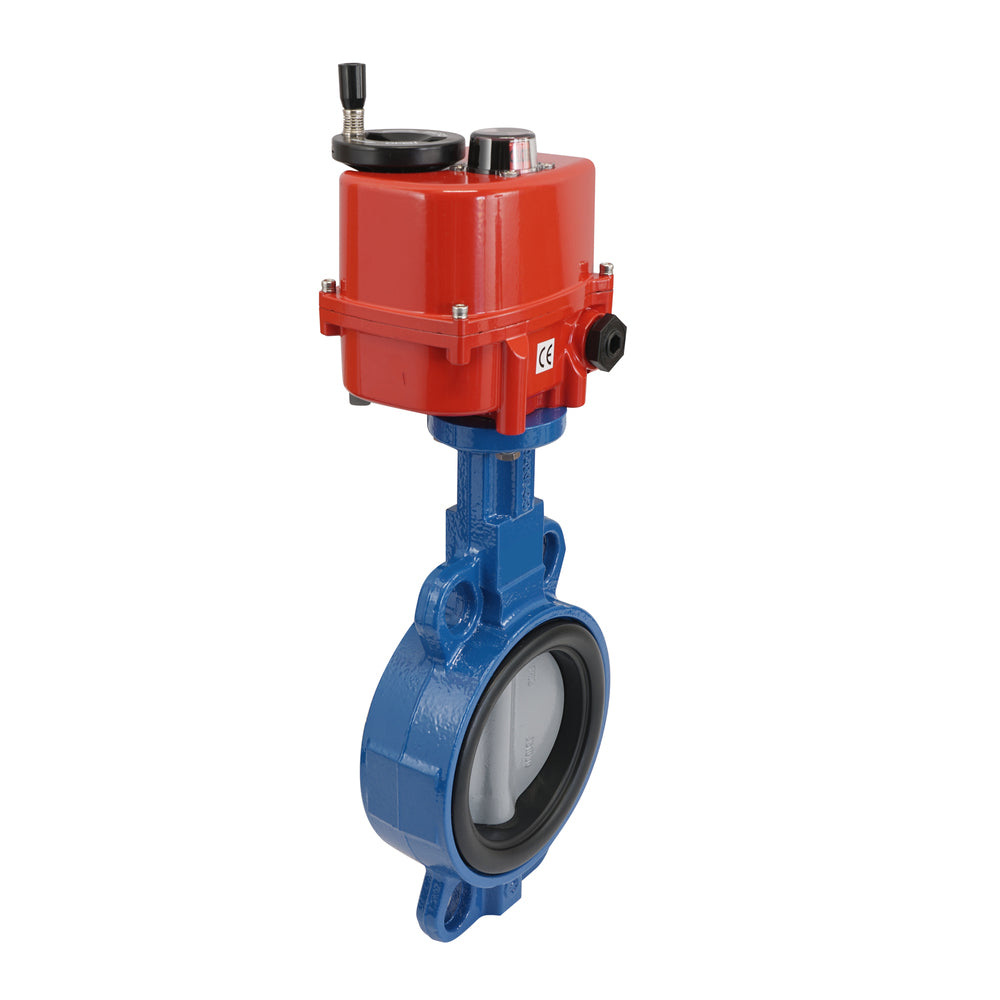

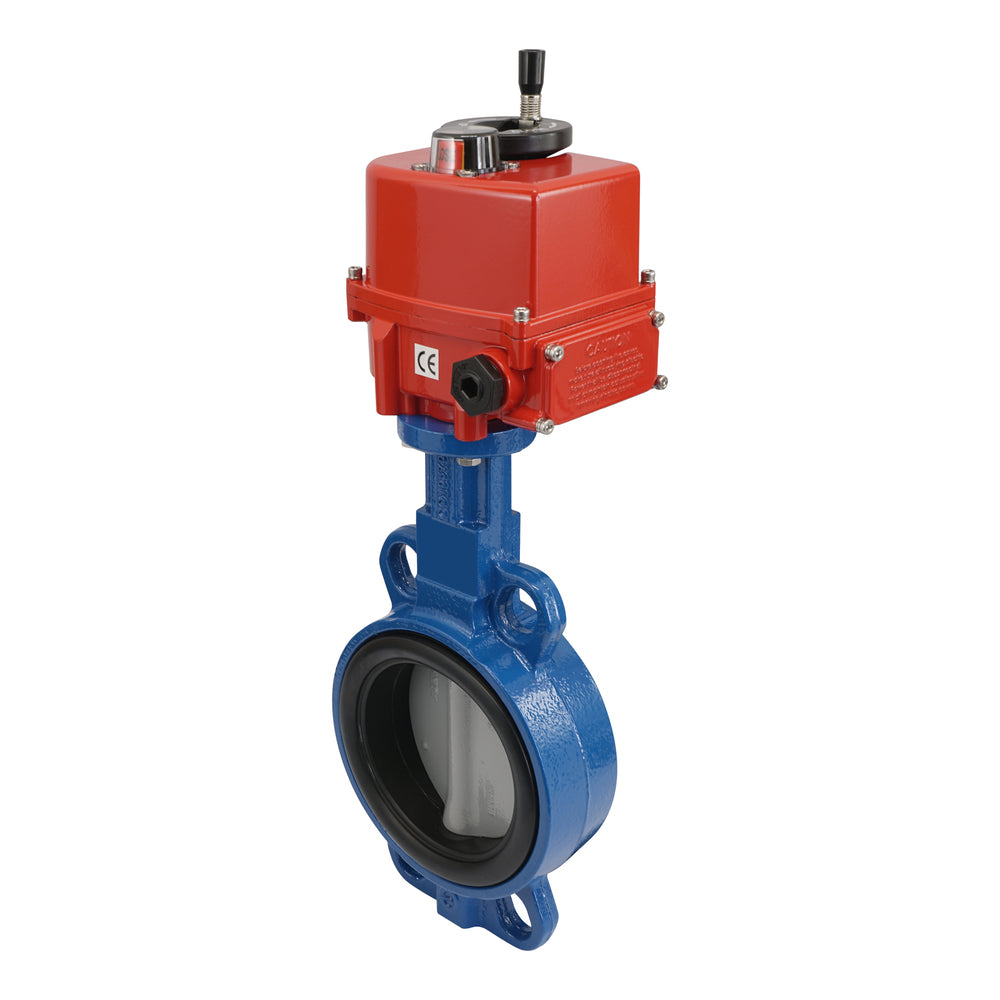

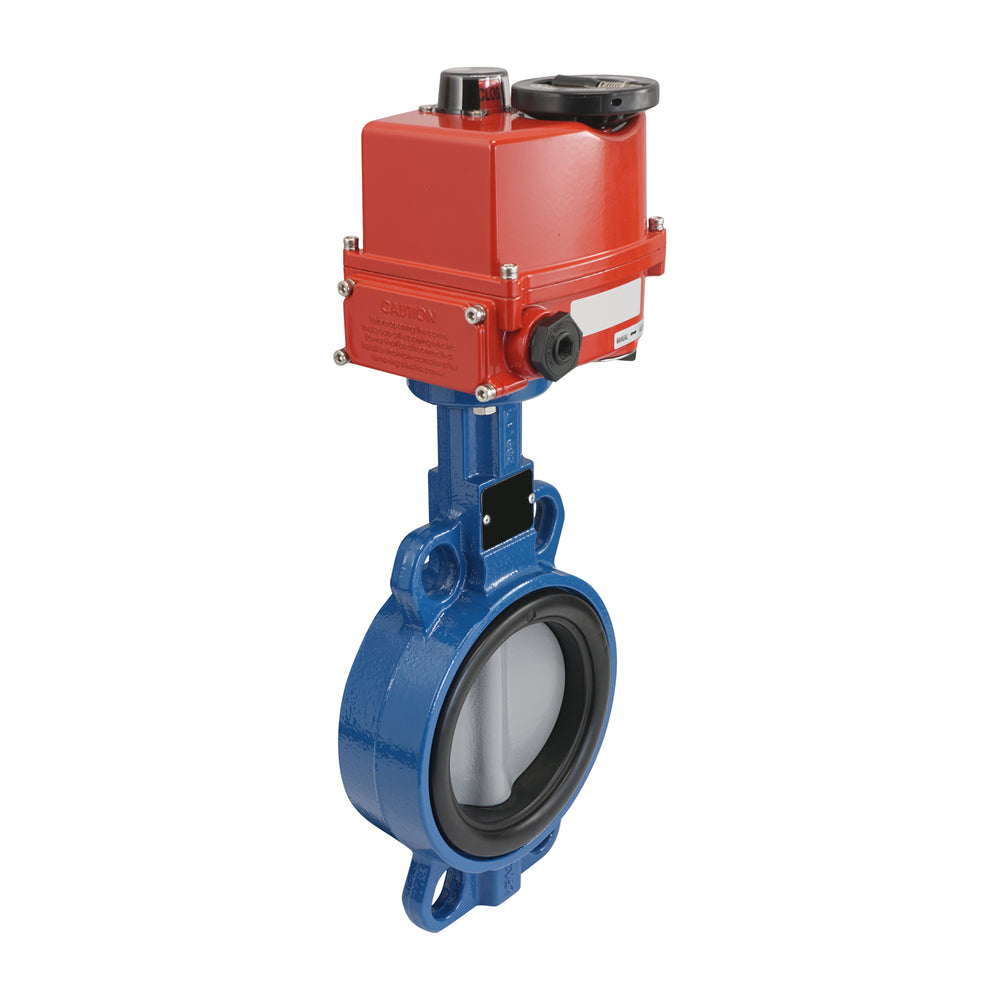

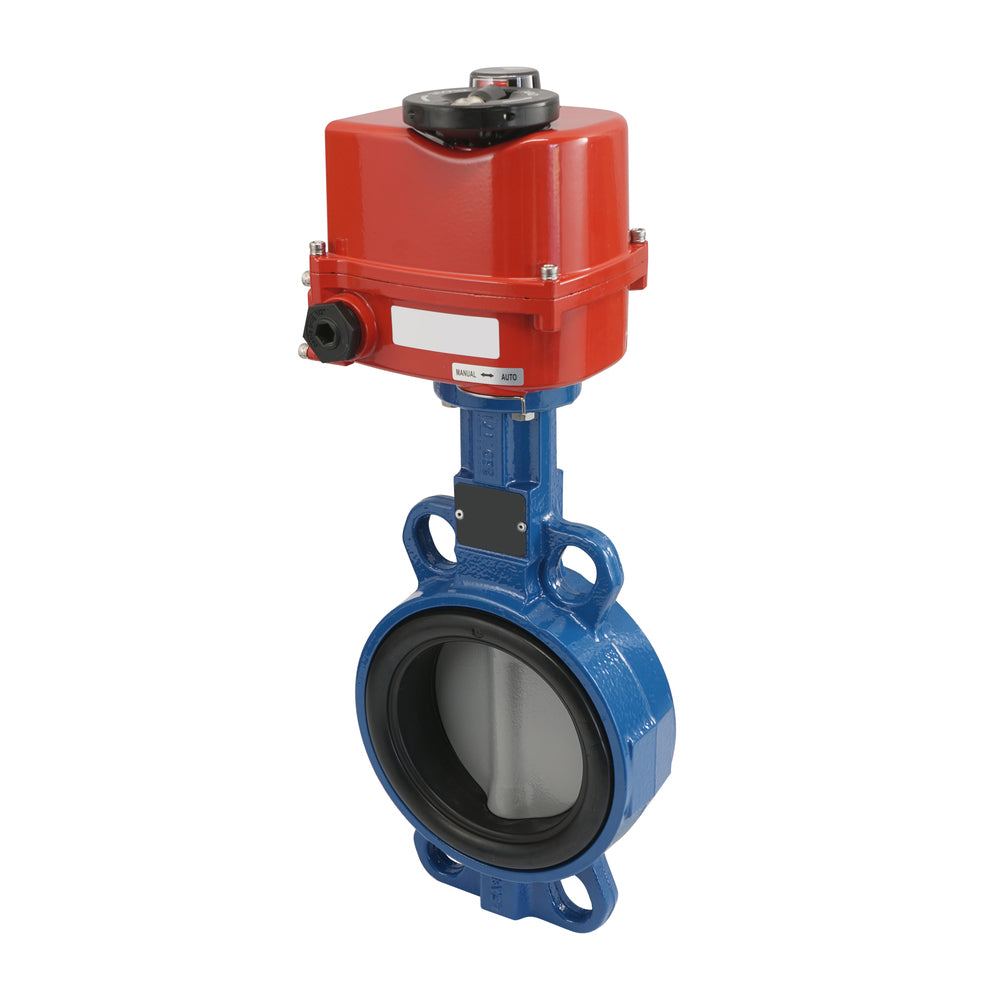

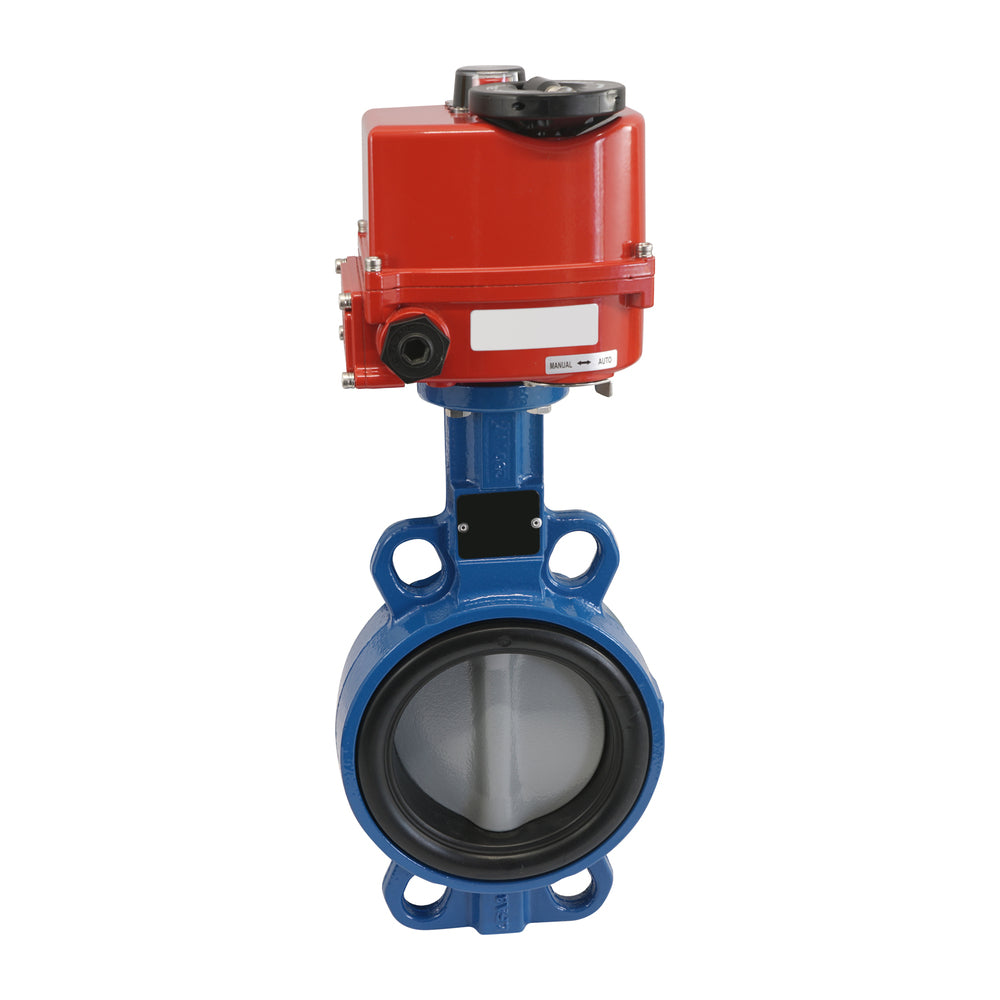

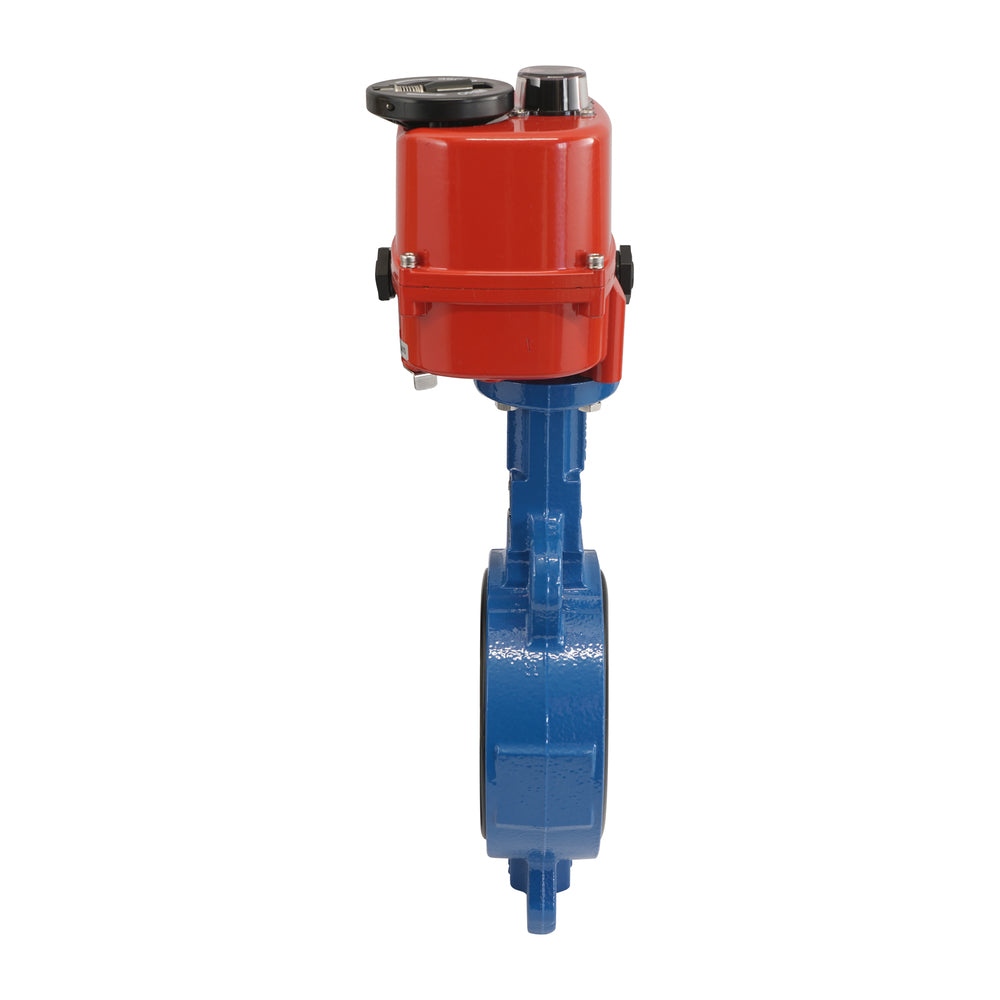

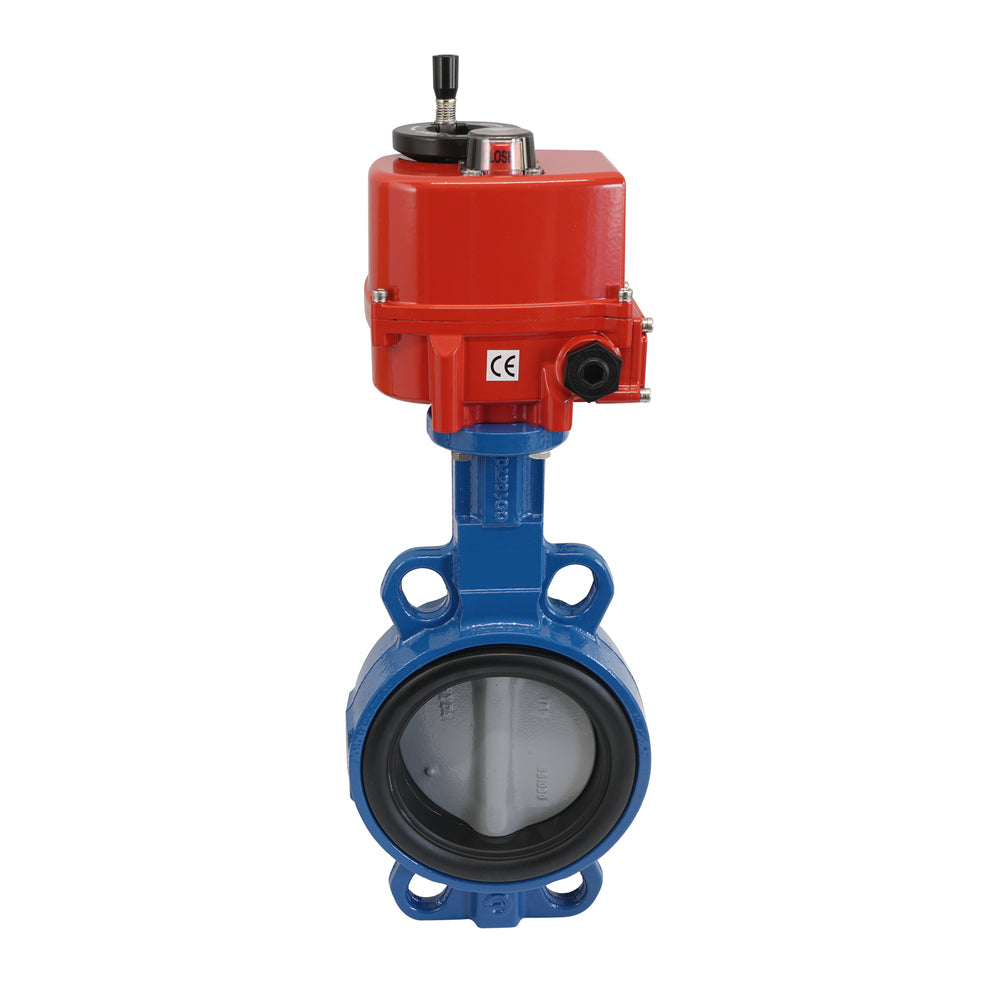

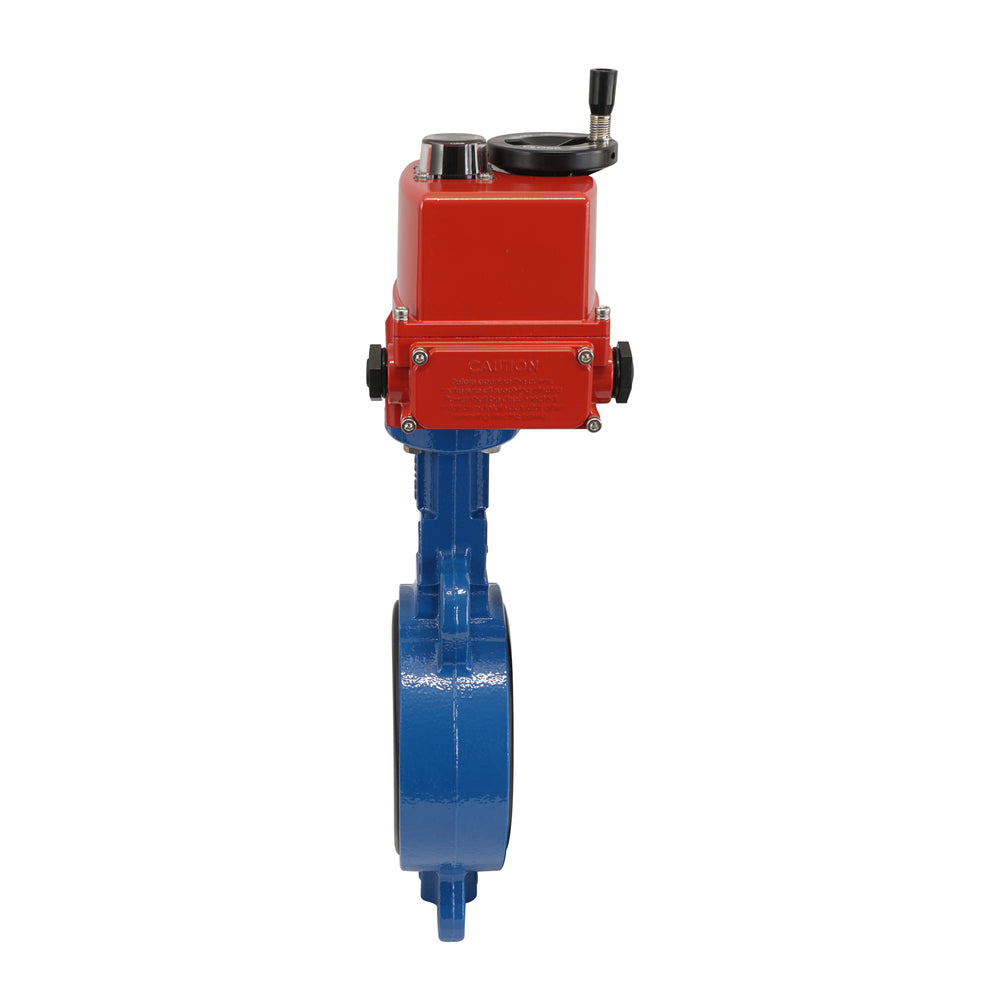

DN100 (4 pouces) 24 V AC/DC on/off Vanne papillon BBH électrique en fonte Languette PTFE/EPDM

Cet actionneur électrique est proposé en combinaison avec une vanne papillon. Il peut faire pivoter la valve de 0 à 90 degrés en 13 secondes. Il nécessite une tension d'alimentation de 24 V AC/DC, a un cycle de travail de S2 et est équipé d'un indicateur visuel de positionnement sur le dessus de l'unité pour voir clairement la position de la vanne. L'actionneur est monté sur la vanne via la bride ISO 5211 F03, F05 ou F07. La vanne papillon est dotée d'une bride à oreilles pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 100 (4 pouces) et d'une capacité maximale de 6 bars pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc attentivement la fiche technique. La vanne papillon est dotée d'un disque en acier inoxydable, ce qui la rend adaptée aux applications liées à l'eau, aux produits abrasifs ou aux produits alimentaires. Le joint PTFE/EPDM de la vanne permet une plage de température de 5°C à 110°C. L'actionneur est doté d'un boîtier robuste et compact en fonte (revêtement en poudre) et résiste à la poussière et à l'humidité (certifié IP67), à condition qu'un câble de taille appropriée soit correctement installé.

Pour :

• Pas de risque de coup de bélier en raison de la lenteur de la fermeture (13 s).
• Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
• Il ne consomme de l'énergie que pendant le mouvement et non pour maintenir l'ouverture ou la fermeture.
• Valeur Kv élevée car le fluide s'écoule en ligne droite.
• Sa longueur de construction est faible pour un diamètre DN 100 (4 pouces) par rapport à un robinet à boisseau sphérique de même diamètre.
• Il peut être utilisé pour un large éventail de fluides et de gaz.
• Convient aux milieux visqueux.

Cons :

• En cas de panne de courant, il n'est pas possible de l'utiliser à distance. Toutefois, il existe une fonction de neutralisation manuelle.
• Par rapport aux robinets à tournant sphérique, le robinet n'a pas une voie d'écoulement totalement dégagée en raison du disque.
• Ne peut être monté qu'avec une bride à oreilles.

Série AG-550-B

BFL

Les vannes papillon de la série BFL constituent une solution très économique pour les opérations de marche/arrêt ainsi que pour la modulation du débit. Actionnés manuellement par un levier de serrage avec cran d'arrêt ou par une roue dentée manuelle, ils sont faciles à utiliser. Convient pour des pressions de 4 à 16 bars en fonction de la taille du diamètre (25 à 300 mm), du fluide et de la combinaison de matériaux. Enlever le levier de serrage ou le volant pour créer une bride ISO 5211 (taille F05 à F12). Il présente une faible longueur constructive par rapport au diamètre et peut être installé à l'aide d'une bride de type lug ou wafer. Il existe également une large gamme d'options pour le boîtier, le disque et les matériaux d'étanchéité permettant d'obtenir ces vannes papillon. Ils peuvent être utilisés pour les liquides et les gaz dans des applications avec une large gamme de températures. Certains modèles peuvent également être utilisés pour l'eau potable (agrément DVGW).

Actionneur AG5

Les actionneurs de vanne électrique AG5 de JP Fluid Control offrent une liste étendue de caractéristiques standard, dont une commande de sécurité contre les dommages causés par un surcouple et une commande manuelle. Les actionneurs sont également disponibles avec différentes options telles que la modulation, appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement comprise entre 40 et 50 Nm. L'actionneur modulant AG5 DPS peut être contrôlé par 4-20 mA, 0-10V ou 2-10V.

Pièces de rechange

Vanne papillon : BFLL-100-6-BBH
Actionneur : AG-550-B

Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
