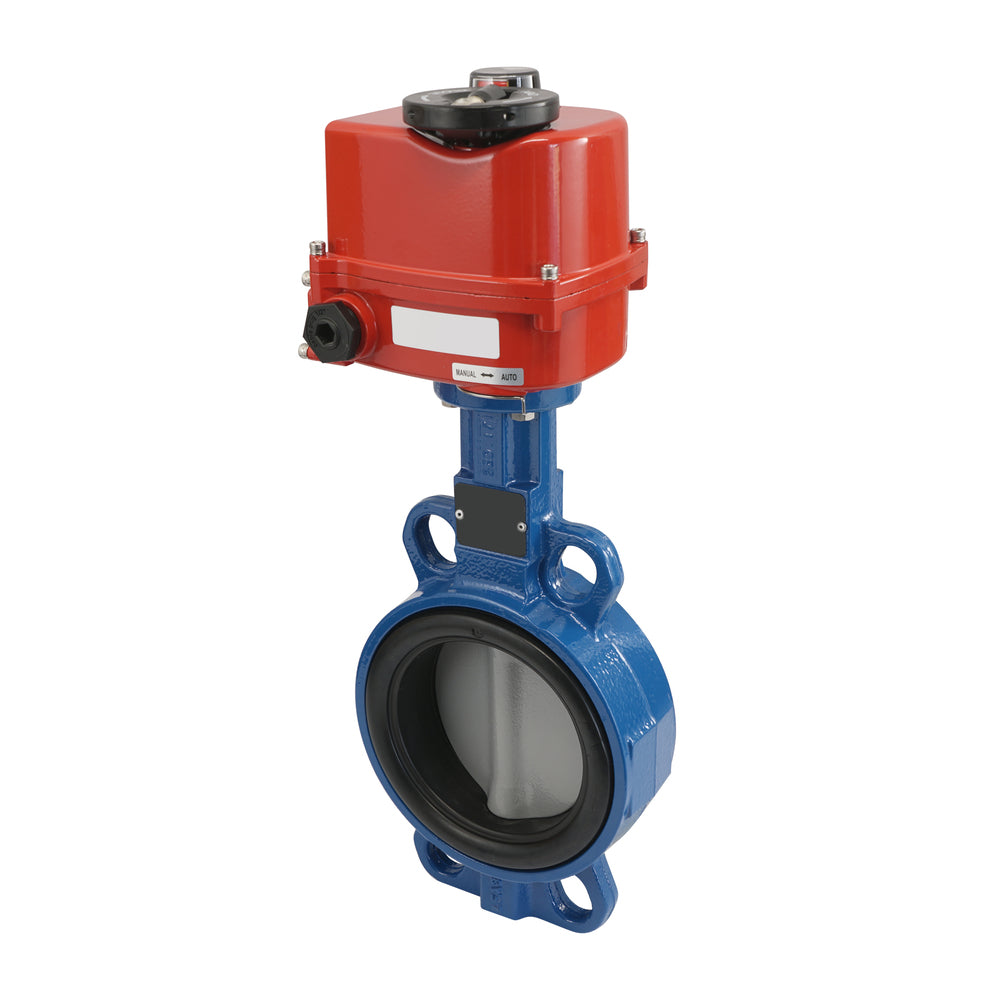

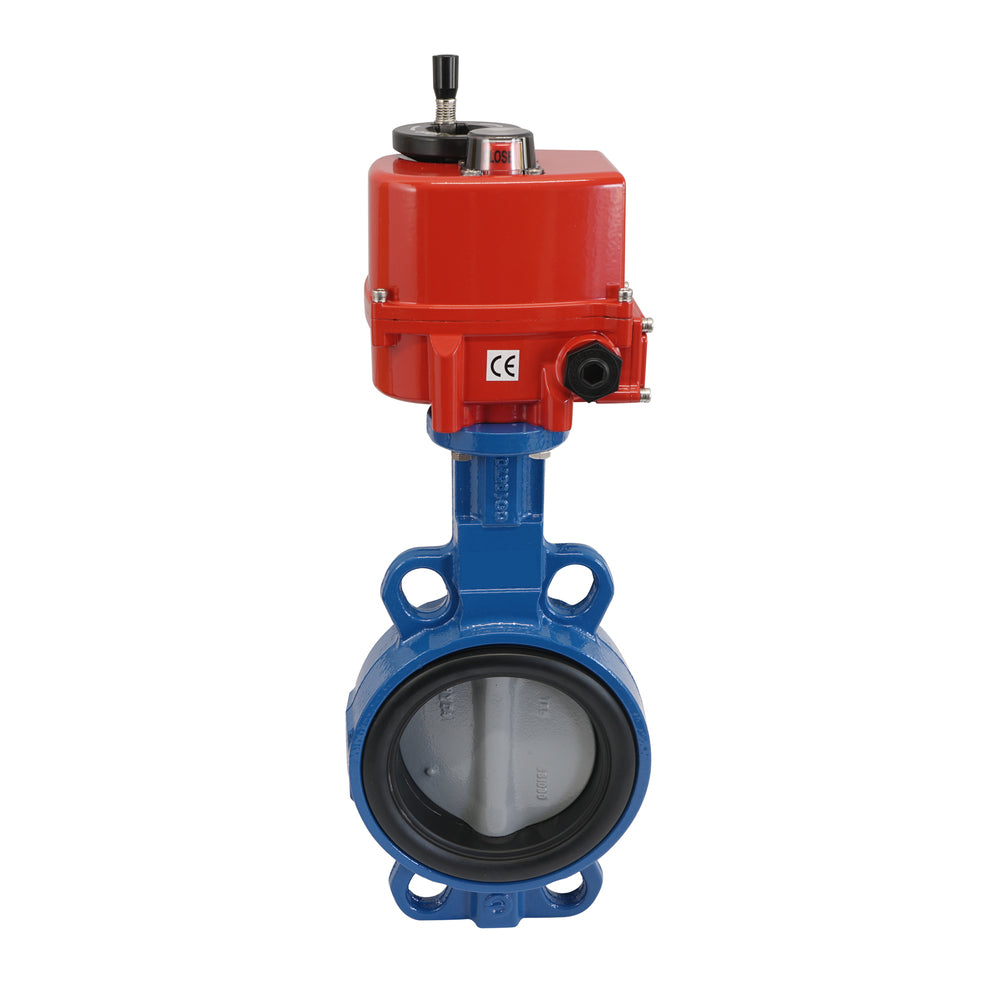

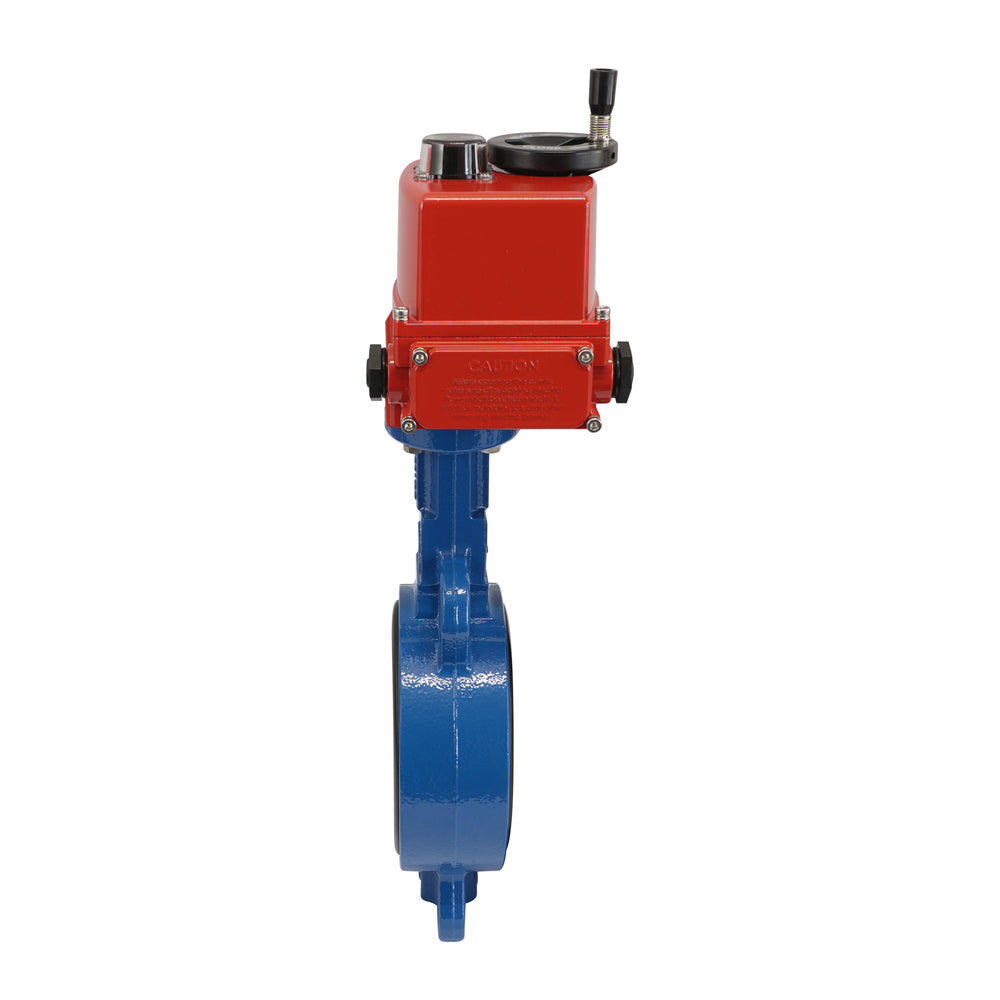

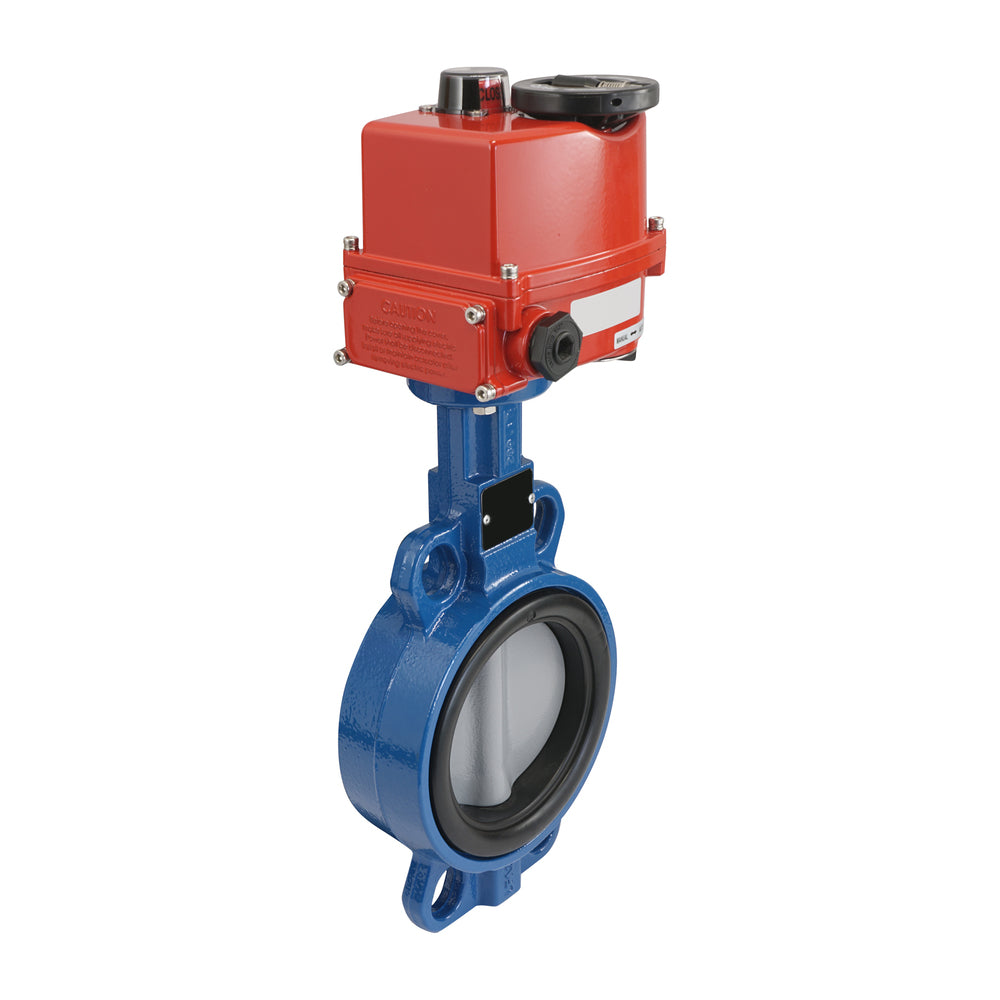

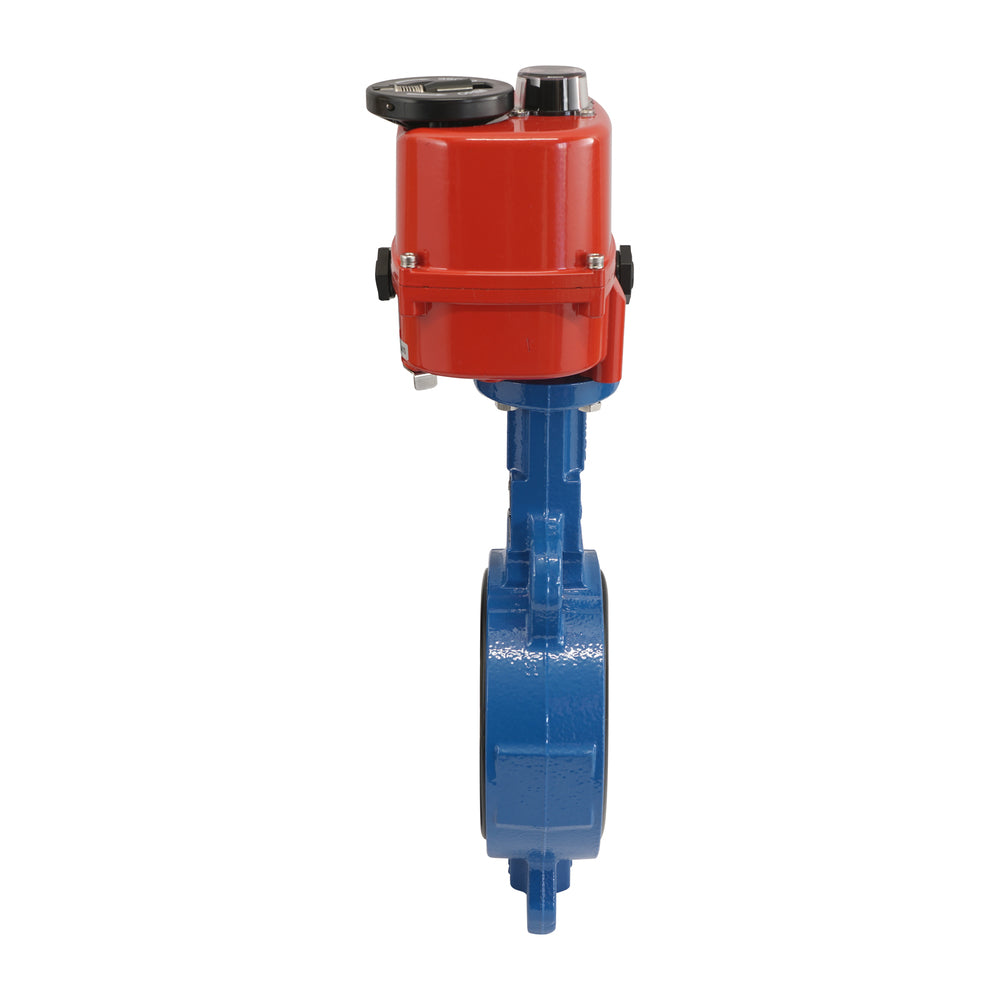

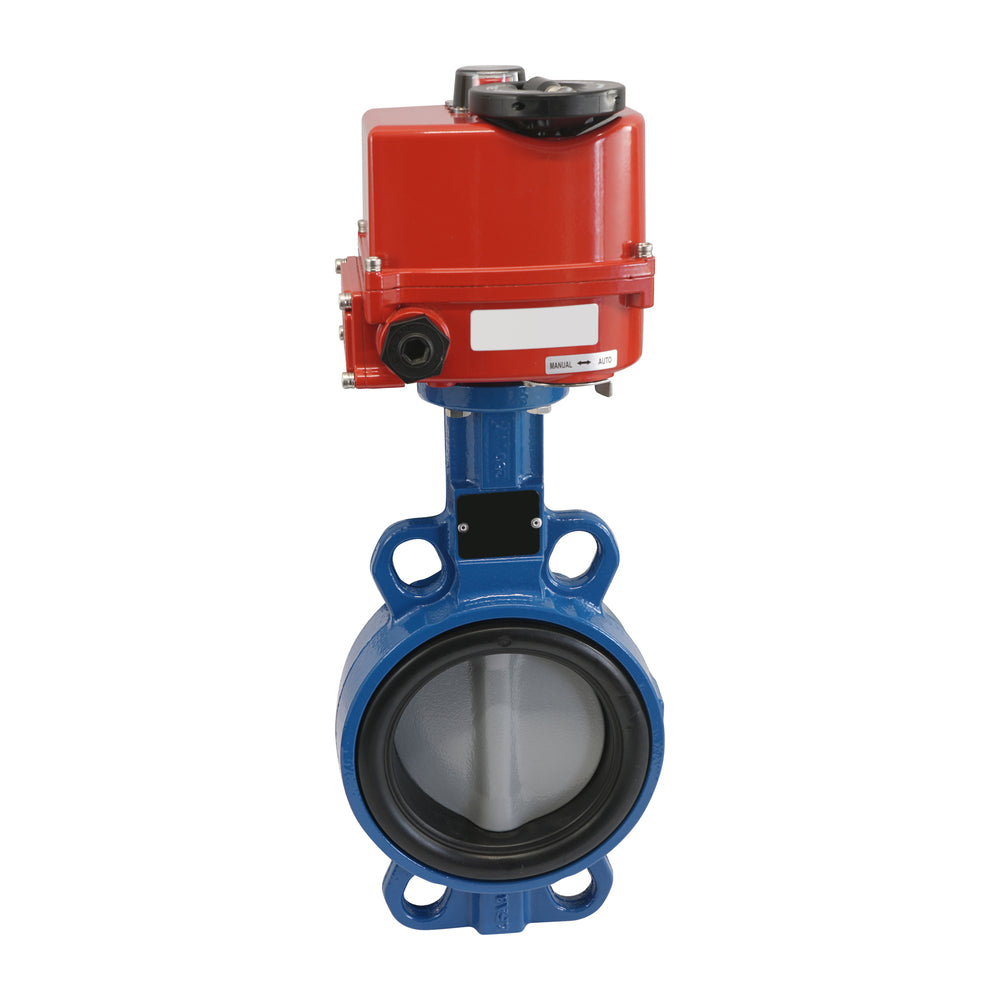

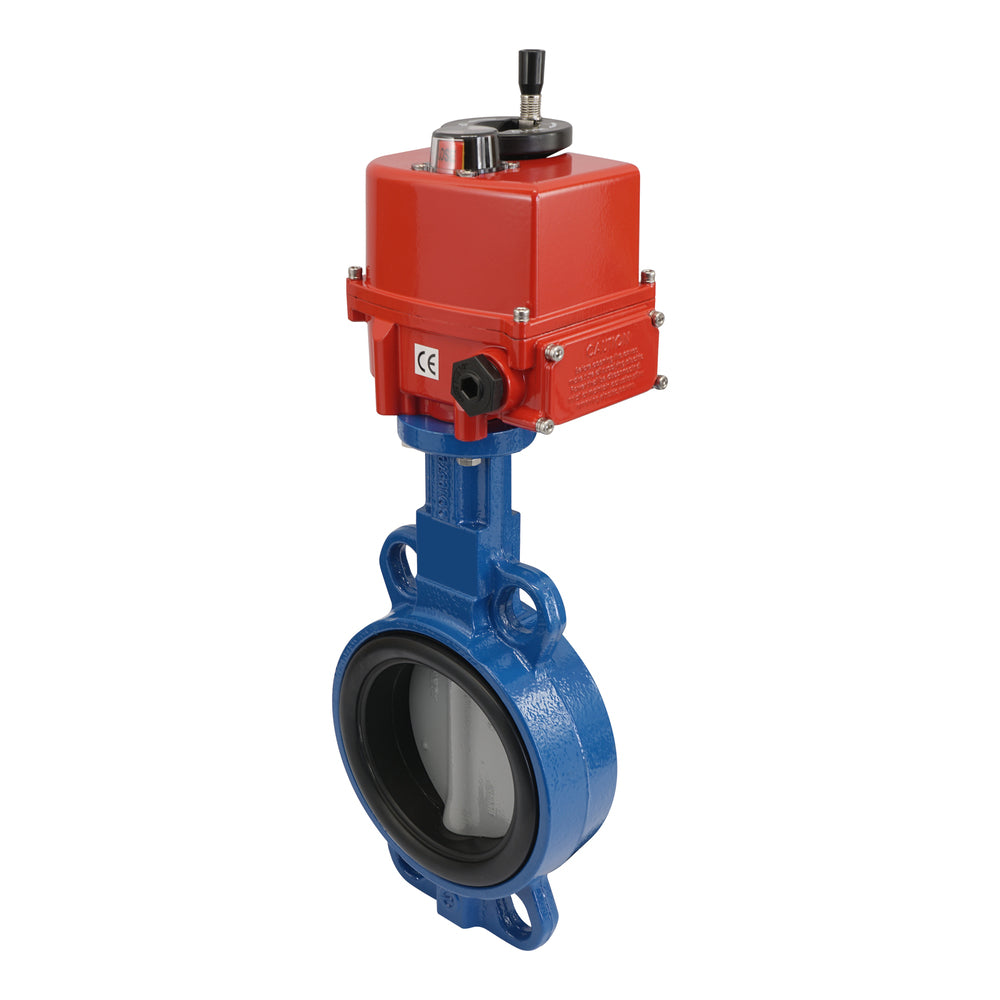

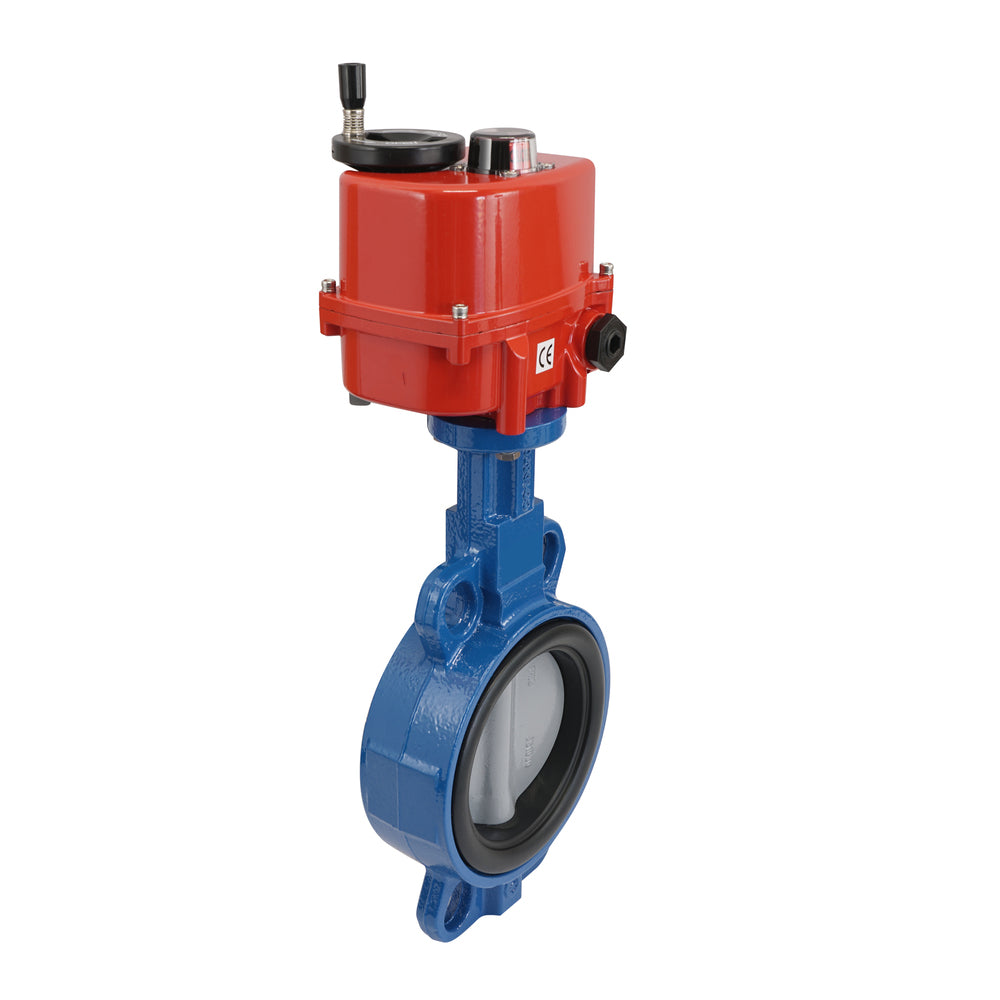

DN100 (4 pouces) 100-240 V AC on/off electrique Vanne papillon A-H en fonte Wafer EPDM

Cet actionneur electrique est propose en combinaison avec une vanne papillon. Il peut faire pivoter la valve de 0 à 90 degres en 13 secondes. Il necessite une tension d'alimentation de 100-240 V AC, a un cycle de travail de S2, et est livre avec un indicateur visuel de positionnement sur le dessus de l'unite pour voir clairement la position de la vanne. L'actionneur est monte sur la vanne via la bride ISO 5211 F03, F05 ou F07. La vanne papillon est dotee d'une bride de type wafer pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 100 (4 pouces) et d'une capacite maximale de 16 bars pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, verifiez donc attentivement la fiche technique. La vanne papillon a . Le joint EPDM de la vanne permet une plage de temperature de -10°C à 110°C. L'actionneur est dote d'un boîtier robuste et compact en fonte (revêtement en poudre) et resiste à la poussière et à l'humidite (certifie IP67), à condition qu'un câble de taille appropriee soit correctement installe.

Pour :

• Pas de risque de coup de belier en raison de la lenteur de la fermeture (13 s).
• Les composants sont interchangeables et peuvent être remplaces individuellement si necessaire.
• Il ne consomme de l'energie que pendant le mouvement et non pour maintenir l'ouverture ou la fermeture.
• Valeur Kv elevee car le fluide s'ecoule en ligne droite.
• Sa longueur de construction est faible pour un diamètre DN 100 (4 pouces) par rapport à un robinet à boisseau spherique de même diamètre.
• Il peut être utilise pour un large eventail de fluides et de gaz.
• Convient aux milieux visqueux.

Cons :

• En cas de panne de courant, il n'est pas possible de l'utiliser à distance. Toutefois, il existe une fonction de neutralisation manuelle.
• Par rapport aux robinets à tournant spherique, le robinet n'a pas une voie d'ecoulement totalement degagee en raison du disque.
• Ne peut être monte qu'avec une bride de type wafer, qui ne peut pas être utilisee en fin de ligne.

Serie AG-550-A

BFL

Les vannes papillon de la serie BFL constituent une solution très economique pour les operations de marche/arrêt ainsi que pour la modulation du debit. Actionnes manuellement par un levier de serrage avec cran d'arrêt ou par une roue dentee manuelle, ils sont faciles à utiliser. Convient pour des pressions de 4 à 16 bars en fonction de la taille du diamètre (25 à 300 mm), du fluide et de la combinaison de materiaux. Enlever le levier de serrage ou le volant pour creer une bride ISO 5211 (taille F05 à F12). Il presente une faible longueur constructive par rapport au diamètre et peut être installe à l'aide d'une bride de type lug ou wafer. Il existe egalement une large gamme d'options pour le boîtier, le disque et les materiaux d'etancheite permettant d'obtenir ces vannes papillon. Ils peuvent être utilises pour les liquides et les gaz dans des applications avec une large gamme de temperatures. Certains modèles peuvent egalement être utilises pour l'eau potable (agrement DVGW).

Actionneur AG5

Les actionneurs de vanne electrique AG5 de JP Fluid Control offrent une liste etendue de caracteristiques standard, dont une commande de securite contre les dommages causes par un surcouple et une commande manuelle. Les actionneurs sont egalement disponibles avec differentes options telles que la modulation, appelee DPS (Digital Positioning System). La serie a une plage de couple de fonctionnement comprise entre 40 et 50 Nm. L'actionneur modulant AG5 DPS peut être contrôle par 4-20 mA, 0-10V ou 2-10V.

Pièces de rechange

Vous trouverez ci-dessous une liste des pièces de rechange pour cet appareil en cas de besoin. Il suffit d'utiliser le numero SKU dans notre barre de recherche pour trouver la pièce appropriee.

Vanne papillon : BFLW-100-16-BBA-H
Actionneur : AG-550-A

Remarque : Ce produit est livre en pièces detachees, mais avec les accessoires de montage necessaires.
