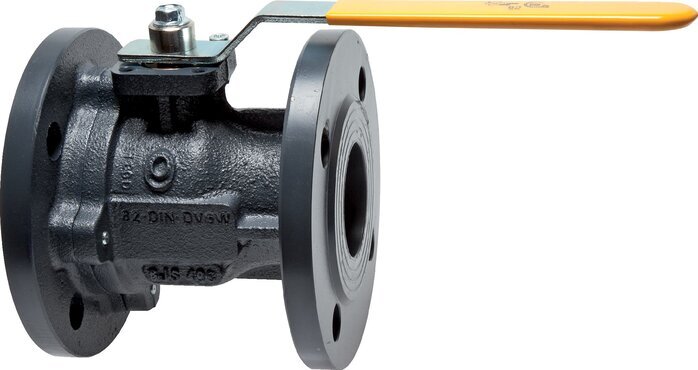

DN 80 PN 16 Robinet à boisseau sphérique à brides en fonte à 2 voies pour gaz
Robinet à boisseau sphérique à brides à 2 voies DN 80 en fonte avec joints PTFE/FKM. Longueur normalisée de 180 mm conforme à la norme DIN 3202-F4. La vanne convient pour l'eau, l'huile, l'air comprimé et les gaz combustibles conformément à la norme DVGW G260 jusqu'à une pression maximale de 16 bars ou 232 psi. La vanne est également adaptée au vide (max. -0,999 bar ou -14.49 psi). Actionné par une poignée et également adapté à un actionnement électrique ou pneumatique avec une bride ISO 5211, F07. La vanne peut être utilisée dans une plage de température allant de -20 à 120 °C (4 à 248 °F). Pour les gaz combustibles jusqu'à 60 °C ou 140 °F.
- Prix normal
- €627,86
- Prix normal
- €523,22
Description
Ce robinet à boisseau sphérique à brides à 2 voies et à passage intégral (80 mm) permet un contrôle fiable du débit en tout ou rien. Le robinet est doté de brides DN 80 PN 16 pour le raccordement des tuyaux des deux côtés et d'une longueur standard de 180 mm selon la norme DIN 3202-F4.
Le corps de la vanne est en fonte et la bille est en laiton. Les joints sont en PTFE/FKM. La vanne convient pour l'eau, l'huile, l'air comprimé, le vide (max. -0,999 bar ou -14,49 psi) et les gaz combustibles selon DVGW G260 jusqu'à une pression maximale de 16 bar ou 232 psi. La vanne peut être utilisée dans une plage de température allant de -20 à 120 °C (4 à 248 °F). Pour les gaz combustibles jusqu'à 60 °C ou 140 °F.
Utilisez la poignée pour faire fonctionner la valve. En le faisant tourner de 90 degrés, la valve s'ouvre ou se ferme. Si la poignée est perpendiculaire au tuyau, la vanne est fermée. Évitez de l'ouvrir et de le fermer rapidement afin de protéger le système contre les éventuels coups de bélier et autres dommages. La vanne est dotée d'une bride conforme à la norme ISO 5211 F07. La vanne peut donc être actionnée de manière électrique ou pneumatique. Vérifiez toujours si la conception de la bride de montage convient à votre actionneur.
Pour :
- La construction en deux parties permet l'inspection et la maintenance
- La vanne a une longueur normalisée selon la norme DIN 3202-F4
- Passage libre du fluide grâce à l'alésage intégral
- Grâce à la bride ISO 5211, il convient aux actionneurs électriques et pneumatiques et est équipé d'une poignée pour l'actionnement manuel
- Convient aux applications sous vide
- Interchangeabilité et maintenance faciles grâce à la bride standardisée DN 80/PN 16
Cons :
- Pour démonter la vanne afin de l'inspecter et de la nettoyer, il faut la retirer complètement du tuyau
- Veuillez noter que le montage d'un actionneur sur la bride supérieure ISO du robinet nécessite un adaptateur
Série BL2CI-AMF-GA
Notre série de robinets à boisseau sphérique à brides en fonte avec approbation pour le gaz va de DN 50 à DN 125. La pression de fonctionnement de ces vannes va de -0,9 bar ou -13 psi à 40 bar ou 580 psi . Le boîtier est en fonte GGG40 et la bille est en laiton chromé dur. Ces vannes sont adaptées à une grande variété de fluides, tels que l'eau, l'huile, l'air comprimé et les gaz combustibles. Les matériaux de haute qualité et les joints en PTFE/FKM offrent une plage de température de fonctionnement de -20 à 120 °C (-4 à 248 °F) et pour les gaz combustibles jusqu'à 60 °C ou 140 °F. La longueur des vannes est conforme à la norme DIN 3202-F4. Outre les brides pour le raccordement aux systèmes de tuyauterie, ces vannes sont équipées d'une bride ISO 5211. Cette bride permet le montage d'un actionneur électrique ou pneumatique. Pour actionner ces vannes, il faut utiliser une poignée. Ces robinets à boisseau sphérique ont un alésage complet et offrent des débits maximums avec la plus faible chute de pression. Les vannes de la série BL2CI-AMF-GA de Tameson se caractérisent par une longue durée de vie.
