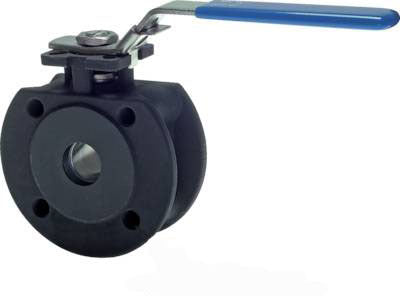

DN 65 PN 16 Vanne à boisseau sphérique compacte à brides en acier à 2 voies
Vanne à boisseau sphérique à brides DN 65 compacte à 2 voies en acier avec joints PTFE/FKM. La vanne convient pour l'eau, l'huile, l'air comprimé et les carburants jusqu'à une pression maximale de 16 bars ou 232 psi. La vanne est également adaptée au vide (max. -0,9 bar ou -13 psi). Actionné par une poignée et également adapté à un actionnement électrique ou pneumatique avec une bride ISO 5211, FlangeF07~FlangeF10. La vanne peut être utilisée dans une plage de température allant de -20 à 180 °C (4 à 356 °F).
- Prix normal
- €592.42
- Prix normal
- €493.68
Description
Ce robinet à boisseau sphérique à brides compact à 2 voies et à passage intégral (65 mm) permet un contrôle fiable du débit tout ou rien. Le robinet est équipé de brides DN 65 PN 16 pour le raccordement aux tuyaux des deux côtés.
Le boîtier de la vanne est en acier et la bille est en acier inoxydable 1.4408. Les joints sont en PTFE/FKM. La vanne est adaptée à l'eau, à l'huile, à l'air comprimé et aux carburants jusqu'à une pression maximale de 16 bars ou 232 psi et au vide (max. -0,9 bar ou -13 psi). La vanne peut être utilisée dans une plage de température allant de -20 à 180 °C (4 à 356 °F).
Utilisez la poignée pour faire fonctionner la valve. En le faisant tourner de 90 degrés, la valve s'ouvre ou se ferme. Si la poignée est perpendiculaire au tuyau, la vanne est fermée. Évitez de l'ouvrir et de le fermer rapidement afin de protéger le système contre les éventuels coups de bélier et autres dommages. La vanne est dotée d'une bride conforme à la norme ISO 5211 FlangeF07. La vanne peut donc être actionnée de manière électrique ou pneumatique. Vérifiez toujours si la conception de la bride de montage convient à votre actionneur.
Pour :
- La construction en deux parties permet l'inspection et la maintenance
- Passage libre du fluide grâce à l'alésage intégral
- Grâce à la bride ISO 5211, il convient aux actionneurs électriques et pneumatiques et est équipé d'une poignée pour l'actionnement manuel
- Convient aux applications sous vide
- Interchangeabilité et maintenance faciles grâce à la bride standardisée DN 65/PN 16
Cons :
- Pour démonter la vanne afin de l'inspecter et de la nettoyer, il faut la retirer complètement du tuyau
Série BL2E-AMF-SD
Notre série de robinets à boisseau sphérique compacts à brides en acier va du DN 15 au DN 125. La pression de fonctionnement de ces vannes va de -0,9 bar ou -13 psi à 40 bar ou 580 psi jusqu'au DN 50 et au-delà à 16 bar ou 232 psi. Le boîtier est en acier et la bille est en acier inoxydable. Ces vannes conviennent à une grande variété de milieux, tels que l'eau, l'huile, l'air comprimé, les carburants et les applications sous vide. Les matériaux de haute qualité et les joints en PTFE/FKM offrent une plage de températures de fonctionnement de -20 à 180 °C (-4 à 356 °F). Outre les brides pour le raccordement aux systèmes de tuyauterie, ces vannes sont équipées d'une bride ISO 5211. Cette bride permet le montage d'un actionneur électrique ou pneumatique. Pour actionner ces vannes, utilisez une poignée verrouillable. Ces robinets à boisseau sphérique ont un alésage complet et offrent des débits maximums avec la plus faible chute de pression. Les vannes de la série BL2E-AMF-SD de Tameson se caractérisent par une longue durée de vie.
