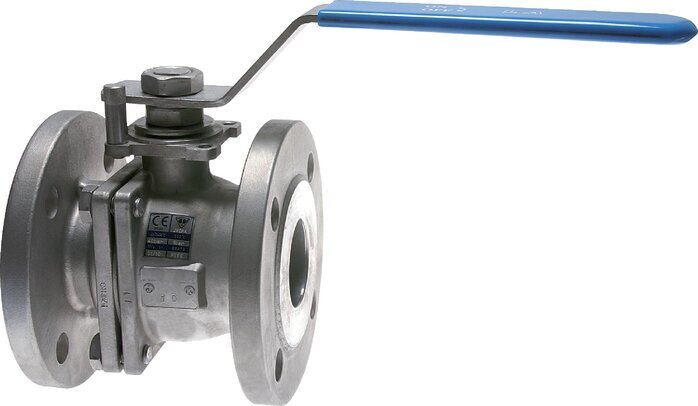

DN 50 PN 16 Acier inoxydable 1.4408 Vanne à bille à brides à 2 voies
Robinet à boisseau sphérique à 2 voies DN 50 à brides en acier inoxydable 1.4408 avec joints PTFE/FKM. Longueur normalisée de 150 mm conforme à la norme DIN 3202-F4. La vanne convient pour l'eau, l'huile, l'air comprimé, les carburants, les solvants et les fluides agressifs jusqu'à une pression maximale de 16 bars ou 232 psi. Actionné par une poignée, il peut également être actionné électriquement ou pneumatiquement par une bride ISO 5211, F07. La vanne fonctionne dans une plage de température allant de -20 à 200 °C (-4 à 392 °F).
- Prix normal
- €772.16
- Prix normal
- €643.47
Description
Ce robinet à boisseau sphérique à brides à 2 voies et à passage intégral (50 mm) permet un contrôle fiable du débit tout ou rien. La vanne est équipée de brides DN 50 PN 16 pour la connexion aux tuyaux des deux côtés et d'une longueur standard de 150 mm conformément à la norme DIN 3202-F4.

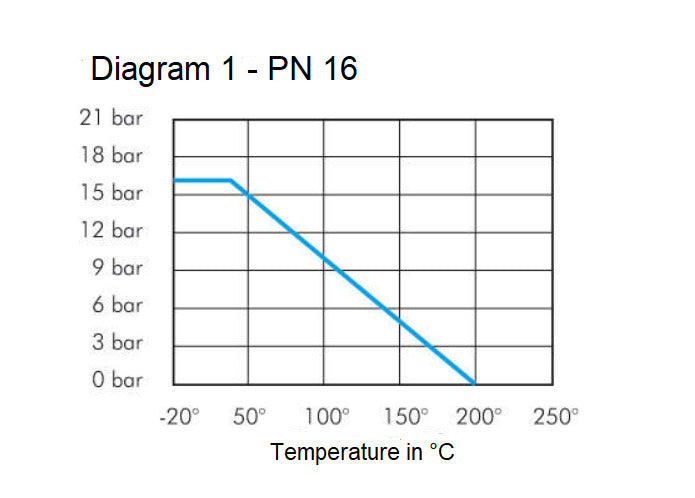

Le boîtier de la vanne est en acier inoxydable 1.4408 et la bille est en acier inoxydable 1.4408. Les joints sont en PTFE/FKM. La vanne est adaptée à divers fluides agressifs et corrosifs jusqu'à une pression maximale de 16 bars ou 232 psi. La vanne fonctionne dans une plage de température allant de -20 à 200 °C (de -4 à 392 °F).
Utiliser la poignée pour actionner le robinet. En le tournant de 90 degrés, la valve s'ouvre ou se ferme. Si la poignée est perpendiculaire au tuyau, le robinet est fermé. Évitez de l'ouvrir et de le fermer rapidement afin de protéger le système contre les éventuels coups de bélier et d'autres dommages. La vanne est équipée d'une bride conforme à la norme ISO 5211 F07. La vanne peut donc être actionnée électriquement ou pneumatiquement. Vérifiez toujours si la conception de la bride de montage convient à votre actionneur.
Pour :
- Convient aux fluides agressifs et corrosifs grâce au boîtier et à la bille en acier inoxydable.
- La construction en deux parties offre des possibilités d'inspection et d'entretien
- La longueur de la vanne est normalisée selon la norme DIN 3202-F4.
- Passage libre des fluides grâce à la construction à passage intégral
- La bride ISO 5211 permet l'utilisation d'actionneurs électriques et pneumatiques et est équipée d'une poignée pour l'actionnement manuel.
- Levier verrouillable
- Facilité de remplacement et d'entretien grâce à la bride standardisée DN 50/PN 16
Cons :
- Pour démonter le robinet afin de l'inspecter et de le nettoyer, il faut le retirer complètement de la tuyauterie
Série BL2SH-AMF
Notre série de robinets à tournant sphérique à brides en acier inoxydable s'étend de DN 15 à DN 200. La pression de fonctionnement de ces vannes peut atteindre 16 bars ou 232 psi. Le boîtier et la bille des vannes sont en acier inoxydable 316, qui présente une grande résistance à la corrosion. Ces vannes conviennent à une grande variété de fluides, tels que l'eau, la vapeur, l'huile, l'air comprimé, les carburants, les solvants et les fluides agressifs. Les matériaux de haute qualité et les joints PTFE/FKM assurent une plage de température de fonctionnement de -20 à 200 °C (-4 à 392 °F). La longueur des vannes est conforme à la norme DIN 3202-F4 et à partir de DN 150 à la norme DIN 3202-F5. Outre les brides de raccordement aux systèmes de tuyauterie, ces vannes sont équipées d'une bride ISO 5211. Cette bride permet le montage d'un actionneur électrique ou pneumatique. Toutes les vannes sont équipées d'une poignée verrouillable. Ces robinets à tournant sphérique ont un passage intégral et offrent des débits maximaux avec la perte de charge la plus faible. Les vannes de la série BL2SH-AMF de Tameson se caractérisent par une longue durée de vie.
