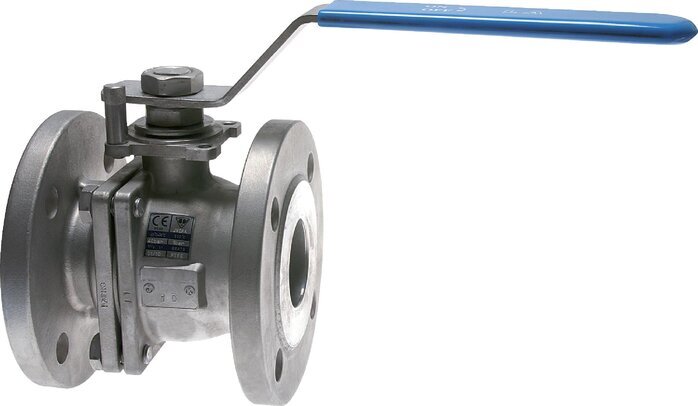

DN 100 PN 16 Acier inoxydable 1.4408 Vanne à bille à brides à 2 voies
Vanne à boisseau sphérique à brides à 2 voies DN 100 en acier inoxydable 1.4408 avec joints PTFE/FKM. Longueur normalisée de 190 mm conforme à la norme DIN 3202-F4. La vanne convient pour l'eau, la vapeur, l'huile, l'air comprimé, les carburants, les solvants et les milieux agressifs jusqu'à une pression maximale de 16 bar ou 232 psi. Actionné par une poignée et également adapté à un actionnement électrique ou pneumatique avec une bride ISO 5211, F07. La vanne peut être utilisée dans une plage de température allant de -20 à 200 °C (4 à 392 °F).
- Prix normal
- €1634.80
- Prix normal
- €1362.33
Description
Ce robinet à boisseau sphérique à brides à 2 voies et à passage intégral (100 mm) permet un contrôle fiable du débit en tout ou rien. La vanne est équipée de brides DN 100 PN 16 pour le raccordement des tuyaux des deux côtés et d'une longueur standard de 190 mm selon la norme DIN 3202-F4.

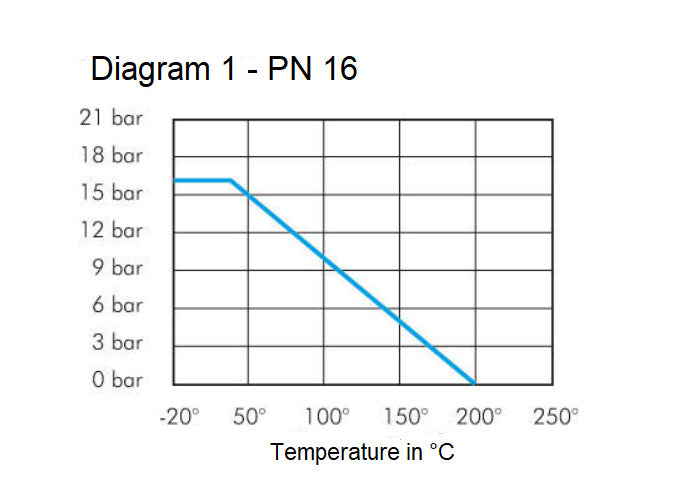

Le boîtier de la vanne est en acier inoxydable, la bille est en acier inoxydable et les joints sont en PPL. Les joints sont en PTFE/FKM. La vanne est adaptée à divers milieux agressifs et corrosifs jusqu'à un maximum de 16 bars. La vanne peut être utilisée dans une plage de température allant de -20 à 200 °C (4 à 392 °F).
Utilisez la poignée pour faire fonctionner la valve. En le faisant tourner de 90 degrés, la valve s'ouvre ou se ferme. Si la poignée est perpendiculaire au tuyau, la vanne est fermée. Évitez de l'ouvrir et de le fermer rapidement afin de protéger le système contre les éventuels coups de bélier et autres dommages. La vanne est dotée d'une bride conforme à la norme ISO 5211 F07. La vanne peut donc être actionnée de manière électrique ou pneumatique. Vérifiez toujours si la conception de la bride de montage convient à votre actionneur.
Pour :
- Convient aux milieux agressifs et corrosifs grâce au boîtier et à la bille en acier inoxydable
- La construction en deux parties permet l'inspection et la maintenance
- La vanne a une longueur normalisée selon la norme DIN 3202-F4
- Passage libre du fluide grâce à l'alésage intégral
- Grâce à la bride ISO 5211, il convient aux actionneurs électriques et pneumatiques et est équipé d'une poignée pour l'actionnement manuel
- Levier manuel verrouillable
- Interchangeabilité et maintenance faciles grâce à la bride standardisée DN 100/PN 16
Cons :
- Pour démonter la vanne afin de l'inspecter et de la nettoyer, il faut la retirer complètement du tuyau
Série BL2SH-AMF
Notre série de robinets à boisseau sphérique à brides en acier inoxydable va du DN 15 au DN 200. La pression de fonctionnement de ces vannes peut atteindre 16 bars ou 232 psi. Le boîtier et la bille des vannes sont fabriqués en acier inoxydable 316, qui présente une grande résistance à la corrosion. Ces vannes conviennent à une grande variété de milieux, tels que l'eau, la vapeur, l'huile, l'air comprimé, les carburants, les solvants et les milieux agressifs. Les matériaux de haute qualité et les joints en PTFE/FKM offrent une plage de températures de fonctionnement de -20 à 200 °C (-4 à 392 °F). La longueur des vannes est conforme à la norme DIN 3202-F4 et à partir de DN 150 à la norme DIN 3202-F5. Outre les brides pour le raccordement aux systèmes de tuyauterie, ces vannes sont équipées d'une bride ISO 5211. Cette bride permet le montage d'un actionneur électrique ou pneumatique. Toutes les vannes sont équipées d'une poignée verrouillable. Ces robinets à boisseau sphérique ont un alésage complet et offrent des débits maximums avec la plus faible chute de pression. Les vannes à bille de la série BL2SH de Tameson se caractérisent par une longue durée de vie.
