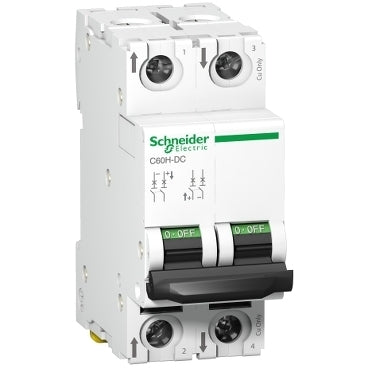

Disjoncteur Schneider Electric - A9N61526

Cet Acti9 C60H-DC est un disjoncteur miniature (MCB) basse tension à courant continu. Il est équipé d'un disjoncteur 2P avec 2 pôles protégés, un courant nominal de 6A et une courbe de déclenchement en C. Le pouvoir de coupure en cas de court-circuit atteint jusqu'à 20kA à 220VDC, conformément à la norme GB 14048.2.

Ce produit est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège les circuits contre les courts-circuits et les courants de surcharge. Il comprend VisiTrip pour la sécurité pendant la maintenance et VisiSafe pour réduire les temps d'intervention.

L'Acti9 C60H-DC est adapté à une utilisation dans des circuits de courant continu, tels que ceux que l'on trouve dans les secteurs du contrôle industriel et de l'automatisation, du transport et des énergies renouvelables. Il est conçu pour les bâtiments résidentiels et les petits bâtiments commerciaux. Il présente une endurance électrique allant jusqu'à 3000 cycles et une endurance mécanique allant jusqu'à 20000 cycles.

• La tension opérationnelle de l'Ue est de 500VDC,
• la tension d'isolation nominale de l'Ui est de 500VDC,
• et la tension nominale de tenue aux chocs de l'Uimp est de 6kV.

Il fonctionne à une fréquence de 50 ou 60 Hz et peut être monté sur rail DIN. Avec une largeur de 4 pas de 9 mm, il a un niveau de pollution de 3 et une catégorie de surtension de IV. Il est de couleur blanche (RAL9003) et pèse 0,256 kg. Selon la norme IEC 60529, son degré de protection est IP20 et IP40 lorsqu'il est fermé.

Il fonctionne à des températures allant de -25°C à 70°C, et peut être stocké à des températures allant de -40°C à 85°C.
