Disjoncteur Schneider Electric - A9N61508

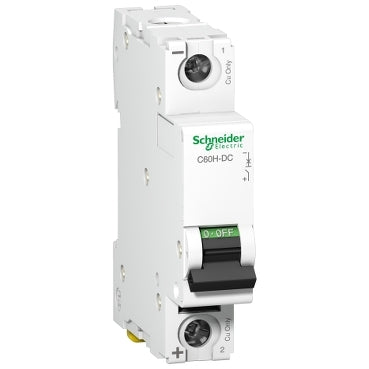

Cet Acti9 C60H-DC est un disjoncteur miniature (MCB) basse tension à courant continu. Il a 1P, un courant nominal de 10A et une courbe de déclenchement C. Le pouvoir de coupure en court-circuit atteint jusqu'à 10kA à 220VDC en conformité avec la norme EN 60947-2. Ce produit est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2.

Combinant les fonctions de protection contre les courts-circuits et les surcharges, de contrôle et d'isolation, ce disjoncteur miniature offre VisiTrip pour la sécurité pendant la maintenance et VisiSafe pour réduire le temps d'intervention.

L'Acti9 C60H-DC est utilisé dans les applications de circuits à courant continu, notamment dans les domaines du contrôle industriel et de l'automatisation, des transports et des énergies renouvelables. Il est spécialement conçu pour les applications de contrôle industriel, d'automatisation, de transport et d'énergie renouvelable. L'endurance électrique atteint jusqu'à 3000 cycles et l'endurance mécanique jusqu'à 20000 cycles.

La tension de fonctionnement (Ue) est de 250VDC, la tension d'isolation nominale (Ui) est de 500VDC et la tension de tenue aux chocs nominale (Uimp) est de 6kV. La fréquence de fonctionnement est de 50 ou 60 Hz. Il peut être monté sur un rail DIN et occupe une largeur de 2 pas de 9 mm. Le degré de pollution est de 3 et la catégorie de surtension est de IV.

Le produit est de couleur blanche (RAL9003) et pèse 0,128 kg. Conformément à la norme IEC 60529, le degré de protection est IP20 et IP40 lorsqu'il est fermé. La plage de température de fonctionnement est comprise entre -25°C et 70°C, et la plage de température de stockage est comprise entre -40°C et 85°C.
