Disjoncteur Schneider Electric - A9N61506

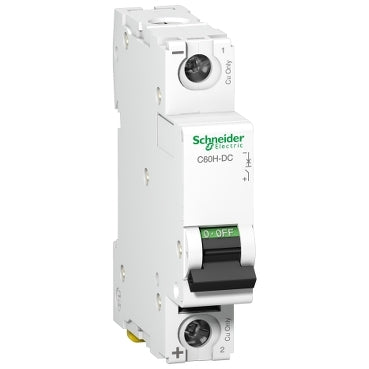

Cet Acti9 C60H-DC est un disjoncteur miniature (MCB) basse tension à courant continu. Il s'agit d'une unité unipolaire (1P), avec un courant nominal de 6A et une courbe de déclenchement en C. Le pouvoir de coupure en cas de court-circuit atteint jusqu'à 10kA à 220VDC, conformément à la norme EN 60947-2. Ce produit est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2.

Ce disjoncteur miniature protège les circuits contre les courts-circuits et les surcharges. Il est équipé de VisiTrip pour la sécurité lors de la maintenance et de VisiSafe pour réduire le temps d'intervention. L'Acti9 C60H-DC est adapté à une utilisation dans des circuits de courant continu tels que le contrôle industriel et l'automatisation, le transport et les énergies renouvelables. Il est spécialement conçu pour les applications de contrôle industriel, d'automatisation, de transport et d'énergie renouvelable. Il présente une endurance électrique allant jusqu'à 3000 cycles et une endurance mécanique allant jusqu'à 20000 cycles.

La tension de fonctionnement (Ue) est de 250VDC, la tension d'isolation nominale (Ui) est de 500VDC, et la tension de tenue aux chocs nominale (Uimp) est de 6kV. La fréquence de fonctionnement peut être de 50 Hz ou de 60 Hz. L'appareil peut être monté sur rail DIN et a une largeur de 2 pas de 9 mm. Le degré de pollution est de 3 et la catégorie de surtension est de IV.

Le produit est de couleur blanche (RAL9003) et pèse 0,128 kg. Conformément à la norme IEC 60529, le degré de protection qu'il offre est IP20 et IP40 lorsqu'il est placé dans un boîtier. La température de fonctionnement est comprise entre -25°C et 70°C, tandis que la température de stockage peut être comprise entre -40°C et 85°C.
