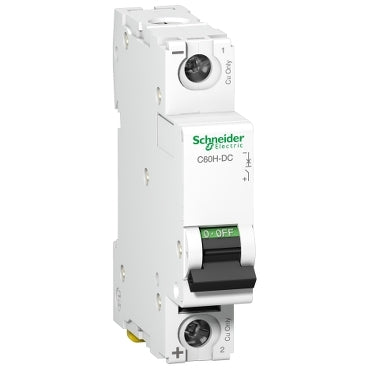

Disjoncteur Schneider Electric - A9N61503

Cet Acti9 C60H-DC est un disjoncteur miniature (MCB) basse tension à courant continu. Il est unipolaire, avec un courant nominal de 3A et une courbe de déclenchement en C. Le pouvoir de coupure en cas de court-circuit peut atteindre 10kA à 220VDC, conformément à la norme EN 60947-2.

Le produit est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur protège les circuits contre les courts-circuits et les surcharges. Il est équipé de VisiTrip pour la sécurité lors de la maintenance et de VisiSafe pour réduire le temps d'intervention.

L'Acti9 C60H-DC est utilisé dans les circuits de courant continu, tels que le contrôle industriel et l'automatisation, le transport et les énergies renouvelables. Ce dispositif est destiné aux applications de contrôle industriel, d'automatisation, de transport et d'énergie renouvelable.

Il a une endurance électrique allant jusqu'à 3000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension opérationnelle Ue est de 250VDC, tandis que la tension d'isolation nominale Ui est de 500VDC. La tension nominale de résistance aux chocs de l'Uimp est de 6kV.

La fréquence de fonctionnement est de 50 ou 60 Hz. Il peut être monté sur un rail DIN. Le dispositif a une largeur de 2 pas, chaque pas mesurant 9 mm. Son degré de pollution est de 3 et sa catégorie de surtension est de IV.

Le produit est disponible en blanc (RAL9003) et pèse 0,128 kg. Selon la norme IEC 60529, le degré de protection est IP20 et IP40 lorsqu'il est fermé.

La température de fonctionnement est comprise entre -25°C et 70°C, tandis que la température de stockage est comprise entre -40°C et 85°C.
